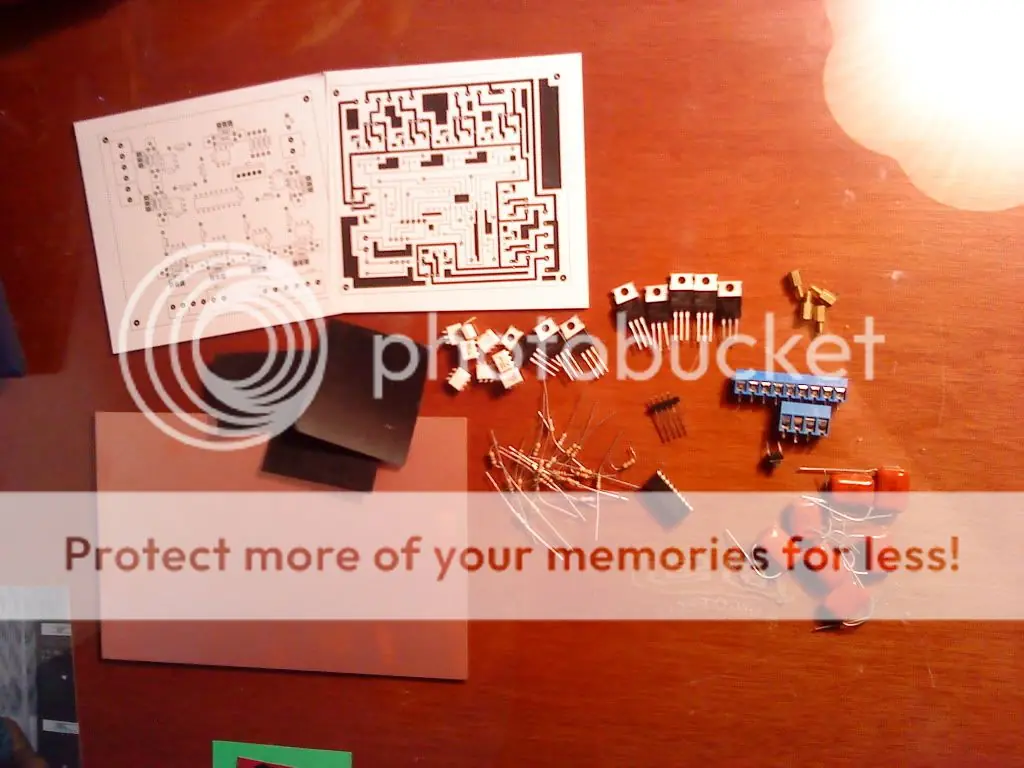

bueno para comensar nesecitamos unas cuantas cosas:
* componentes del diseño...
obvio
* diseño del pcb
* placa virgen
* acido (perclorato ferico)
* lija 400 de agua (fina)
* plancha (cualquier plancha sirve "no es nesesario pulverisador de agua o vaporizador" )
* punzon
primero que nada, el diseño del pcb se puede hacer con mil programas, lo importante es procurar rellenar lo mejor posible los espacios sin componente, pcb wizard contiene una opcion que lo hace automaticamente. esto por reaccionar la menor cantidad de acido (mientras mas espacios libres mas acido se utiliza)
en este punto uno puede elegir de muchos metodos de impresion en placa ( serigrafiado, placas foto-sensibles, plancha, a mano ,etc. ). en mi caso elegi la plancha " el mas barato ". la impresion se puede hacer en papel bond normal. acetatos, papel cuche.(todos requieren de una impresion laser) cada tipo de papel tiene diferente tiempo de fijacion. yo uso papel cuche de 75gr. "creo yo" ( uno fino )
ahora se debe limpiar la placa, una buena manera es lijandola (lija para metal de agua, fina ) con un poco de agua y alcohol para terminar . Todo esto para que no tenga grasa ni suciedad por lo que ya no la tocamos mas del lado del cobre.

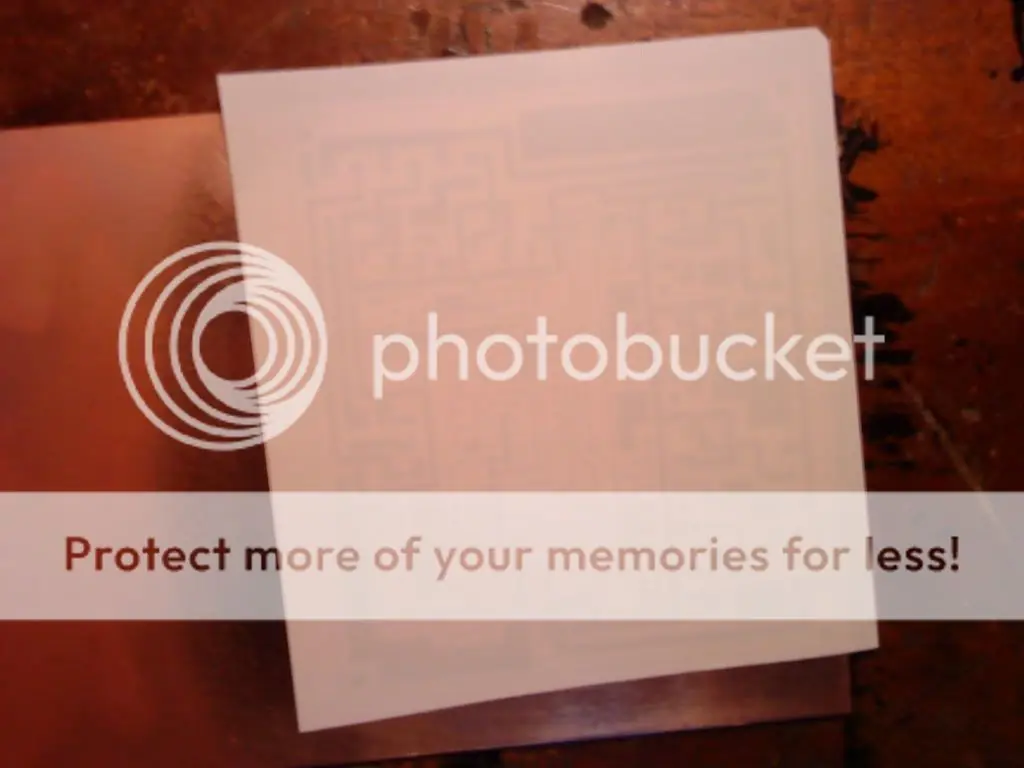

ahora debemos pegar la hoja que decidimos usar (obviamente el lado de la impresion va sobre el cobre) "yo tengo mucho cuidado de no mover el papel por eso no la pego"

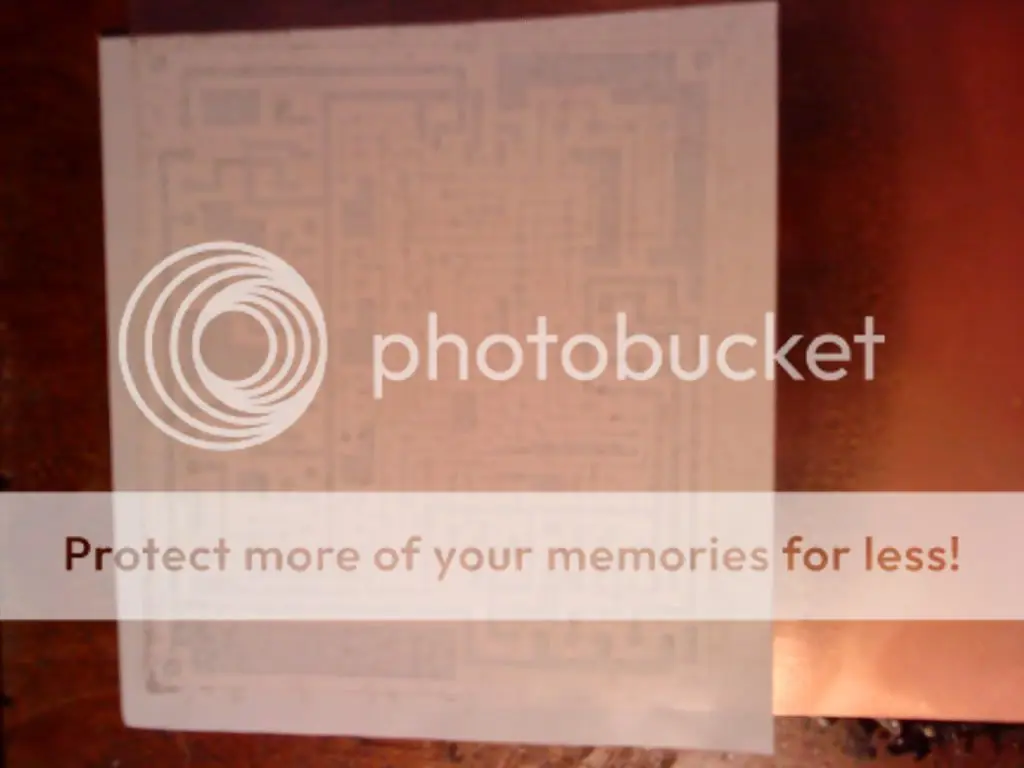

con la plancha se debe repasa la hoja (ojo las primeras pasadas son criticas por que la hoja aun no esta aderida a la placa y puede "pegarse a la plancha" ). se debe repasar los bordes que en general es donde nose pega bien, " la plancha al maximo ".

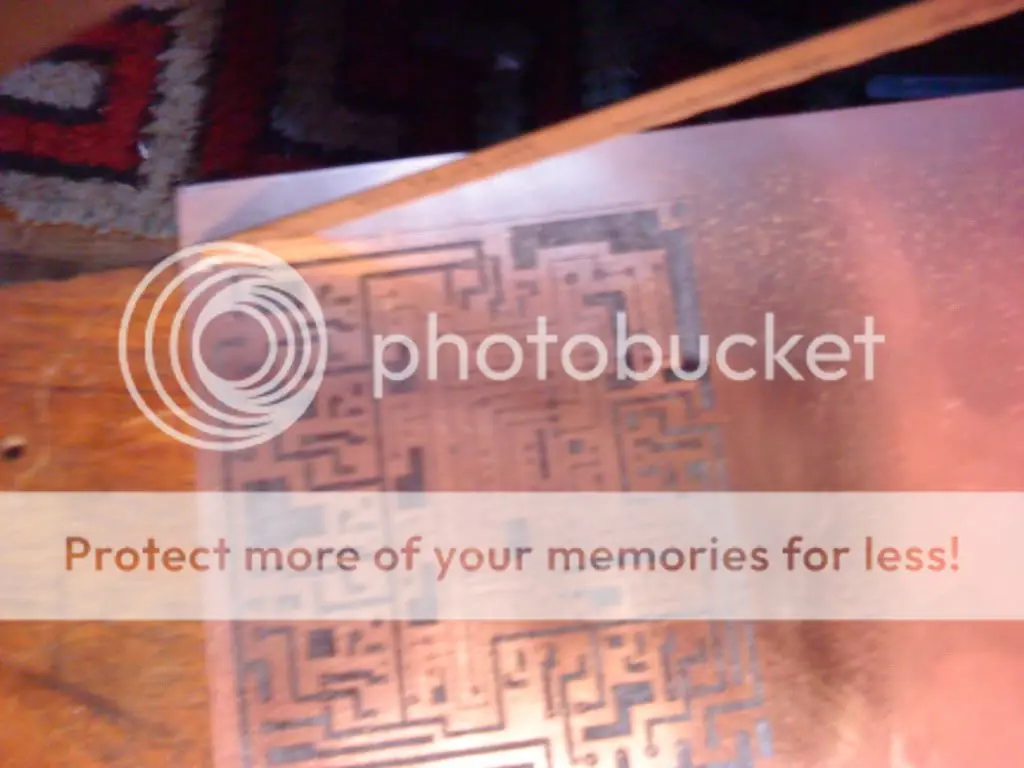

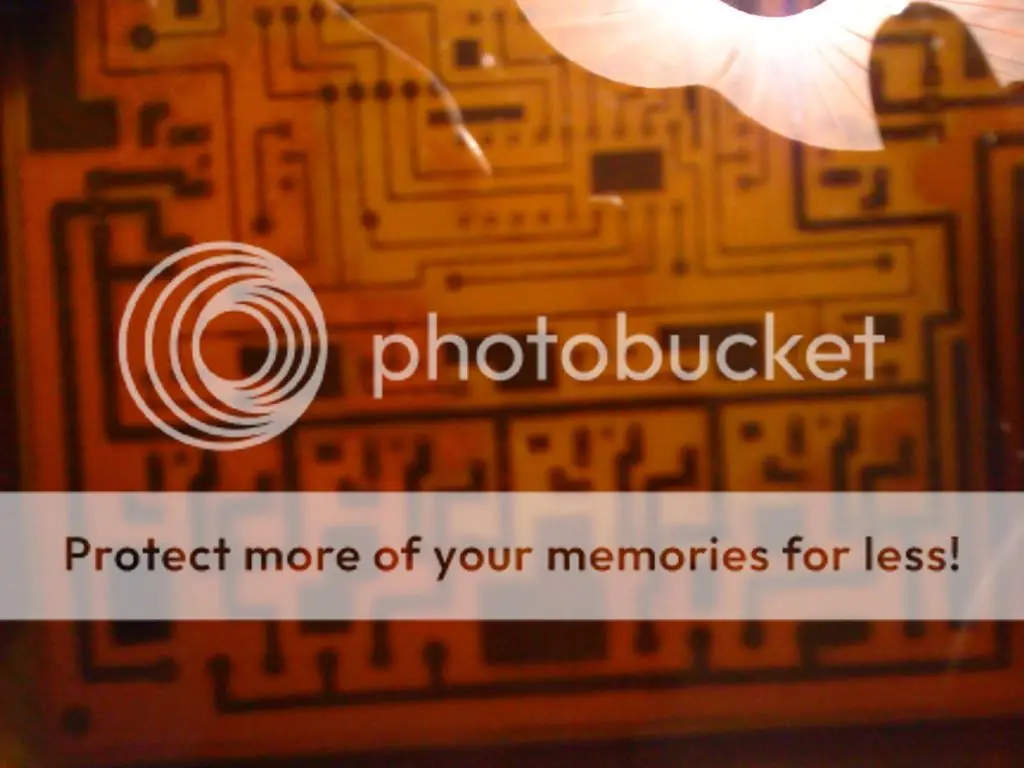

con el papel cuche en unos 2 minutos talves menos, el papel se pone un poco oscuro (manchado) y las lineas del circuito se ven mas oscuras. no es buena idea presionar mucho la plancha, las pistas se deforman.

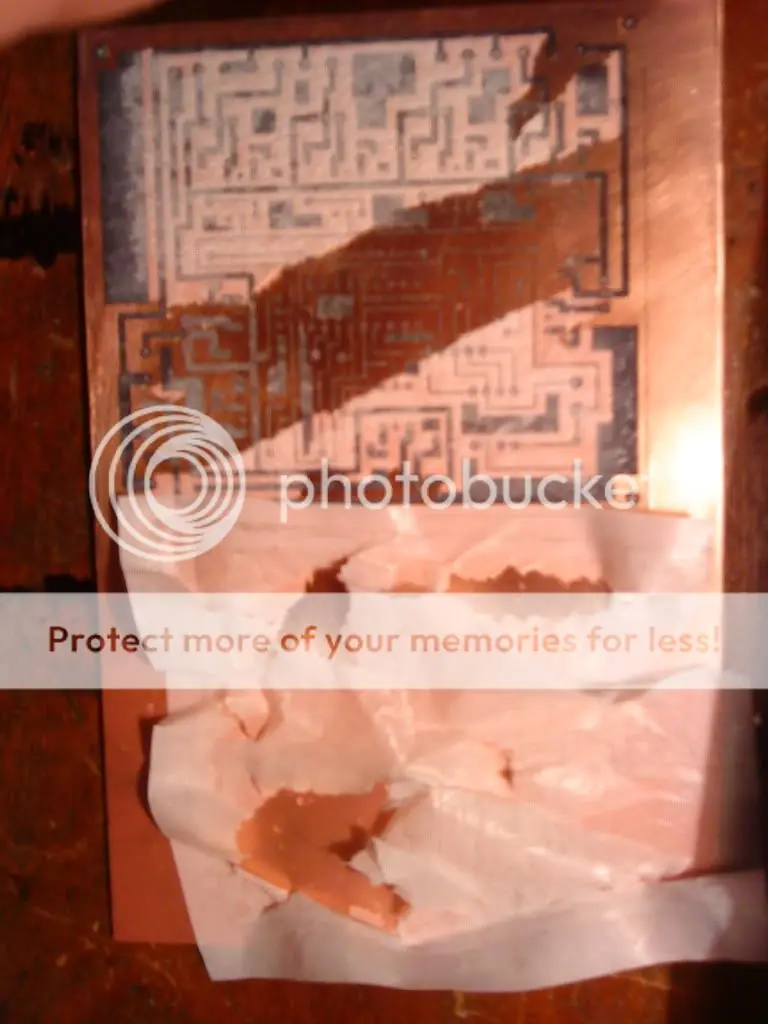

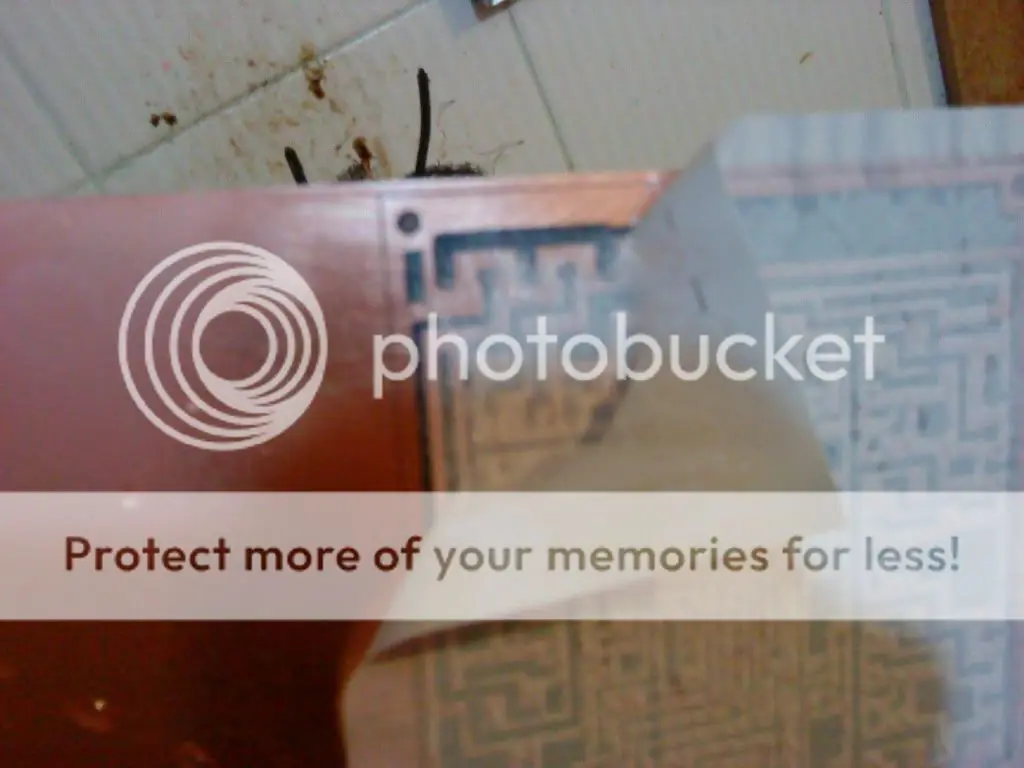

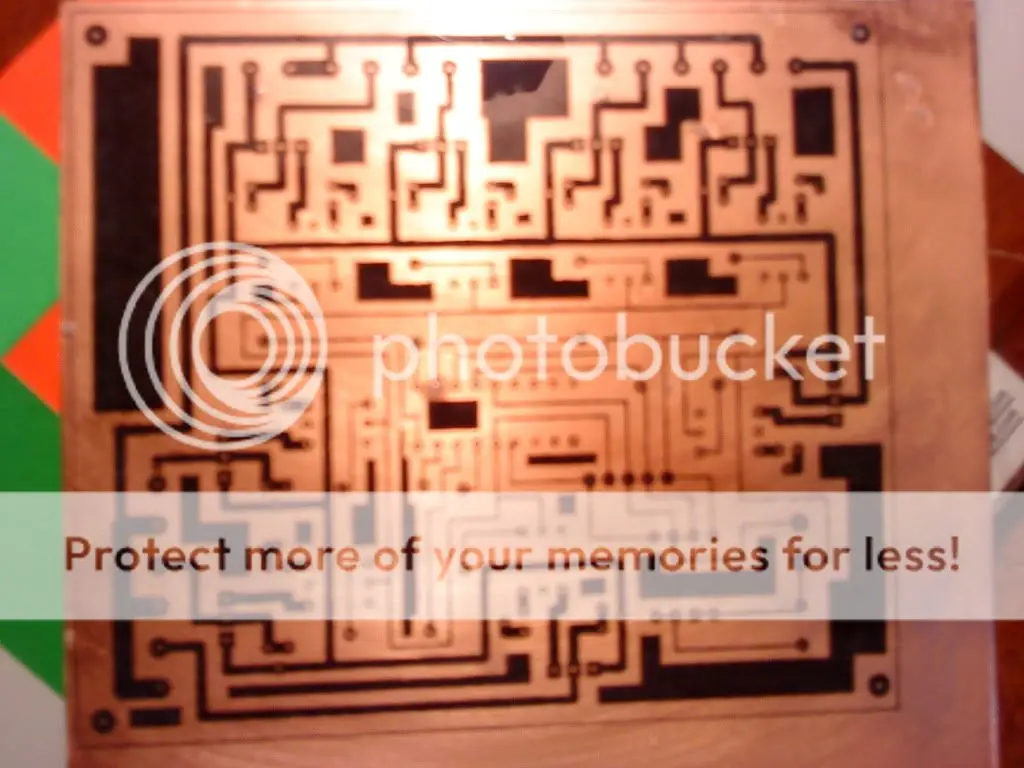

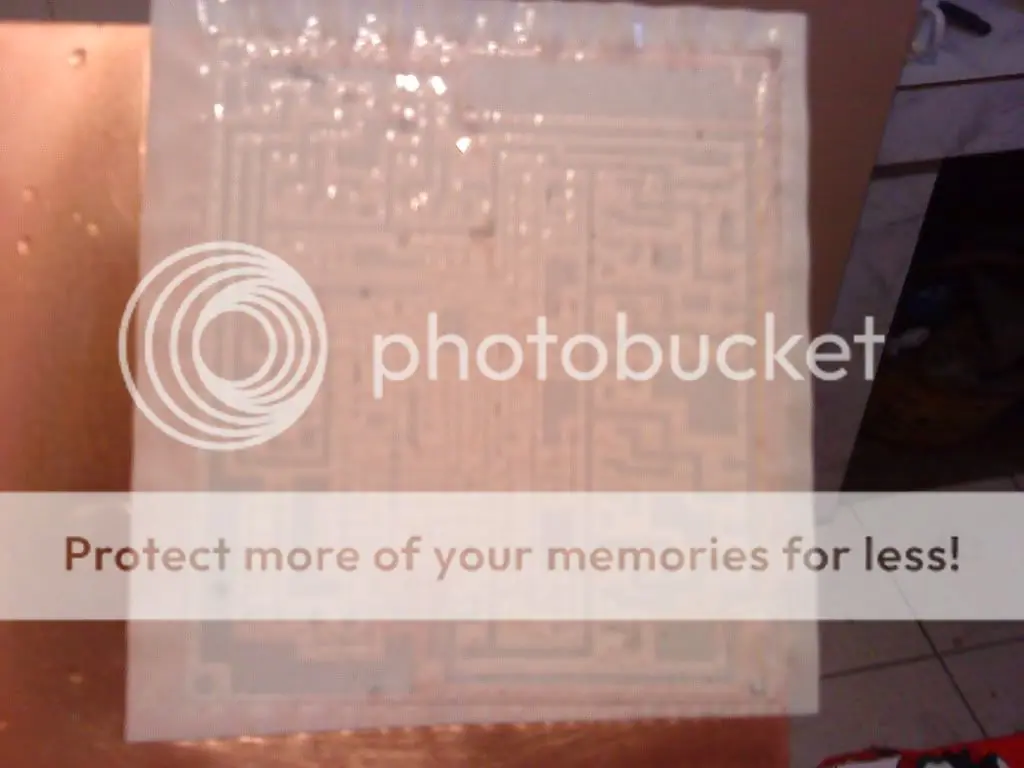

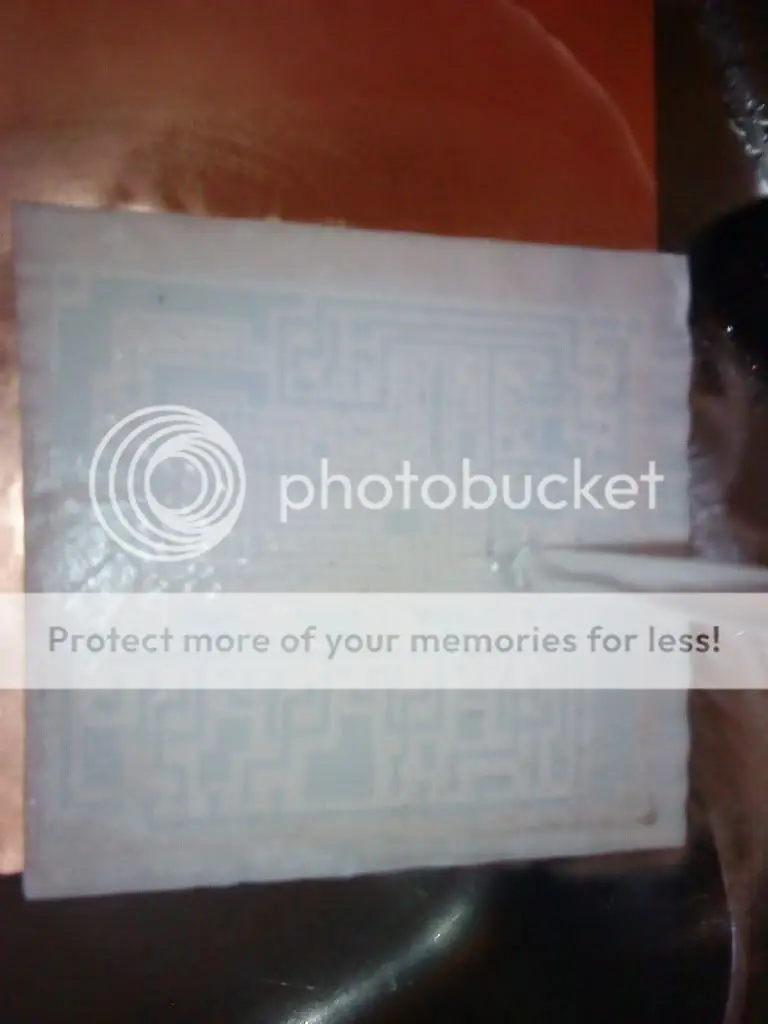

cuando el circuito esta totalmente visible, debemos meterlo a algun recipiente con agua "supuestamente es mejor si el agua esta caliente" yo lo hice con agua fria del grifo "2 a 3 minutos". (ojo la placa esta muy caliente ) el agua remojara el papel y se desprende facilmente, mientras mejor sea la transferencia de tinta a la placa menos tinta tendra la hoja desprendida.
ahora si podemos cortar la placa al tamaño final. no esta de mas limar los bordes, es importante hacer esto con cuidado ya que la impresion se raya con facilidad

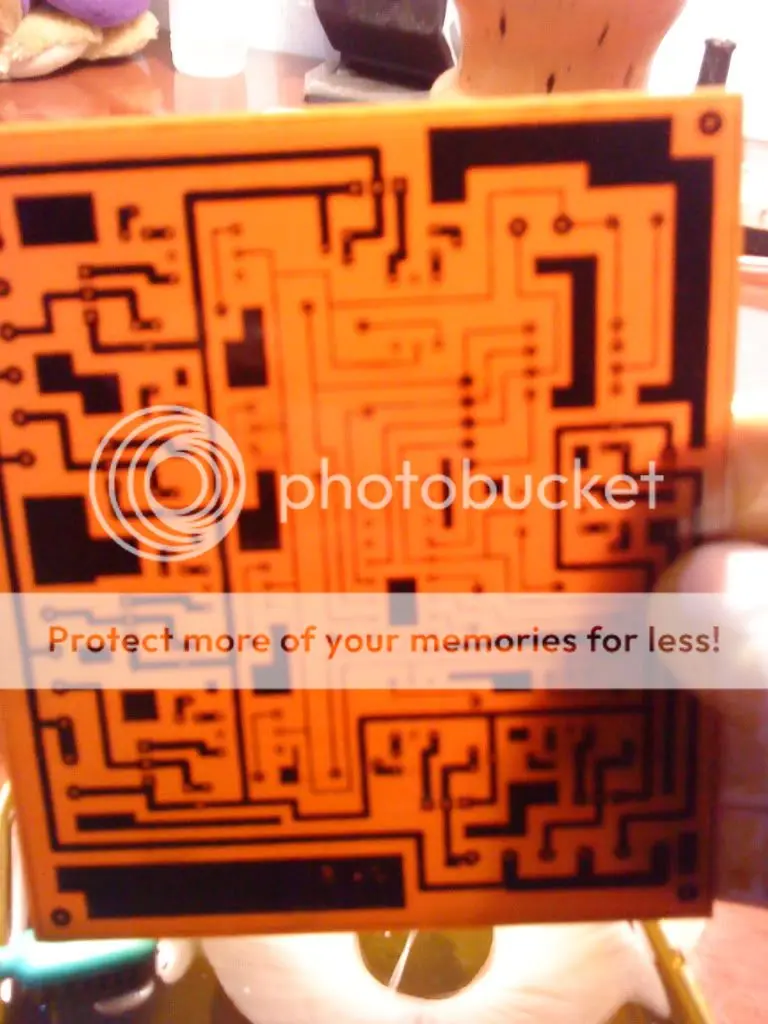

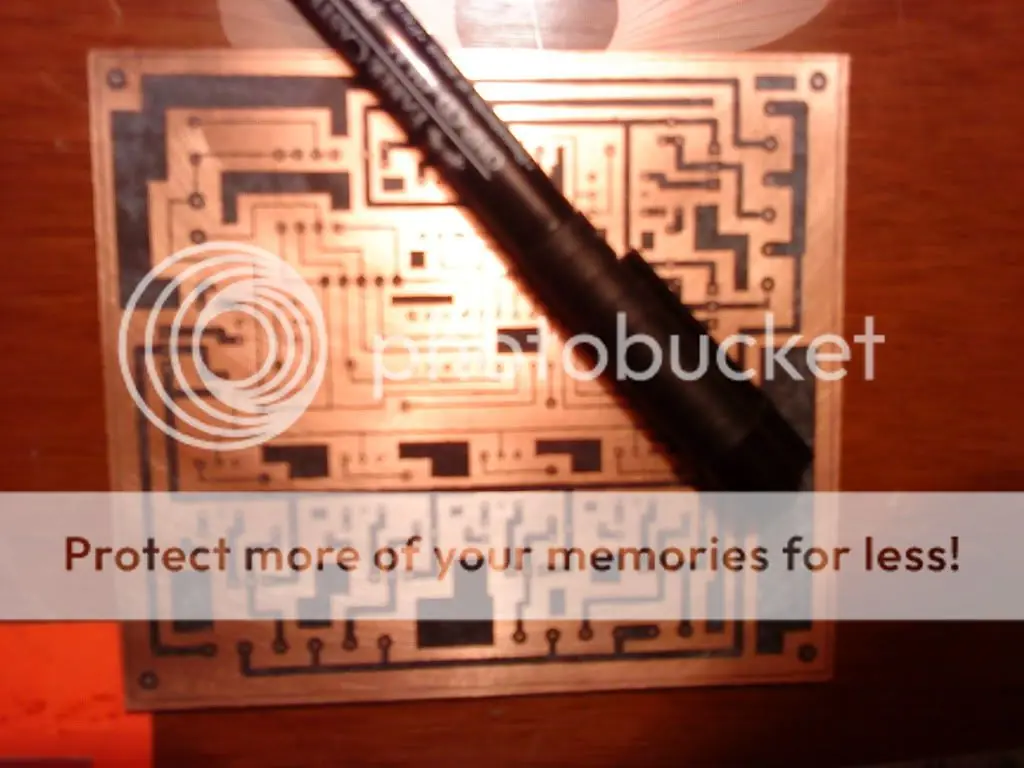

ahora debemos remarcar los lugares donde no se fijo bien la tinta
ahora es el momento del acido, se debe tener mucho cuidado ya que es corrosivo. no se deben almacenar o transportar en recipientes de metal y tampoco deben tener contacto directo con el acido (un guante es suficiente)

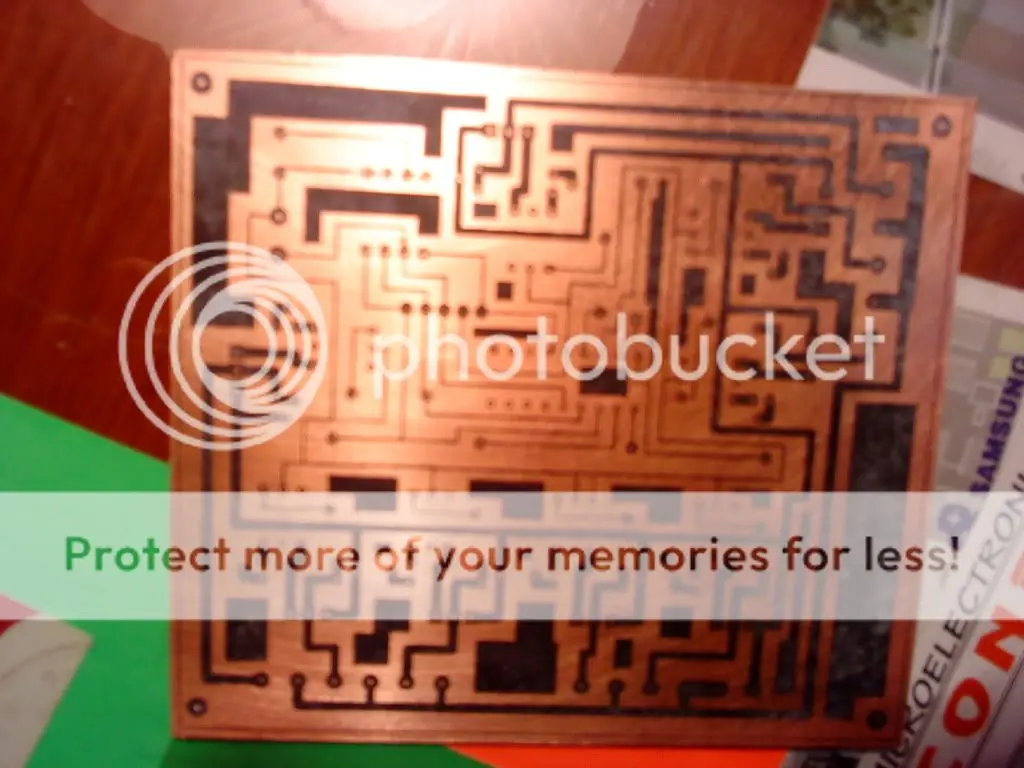

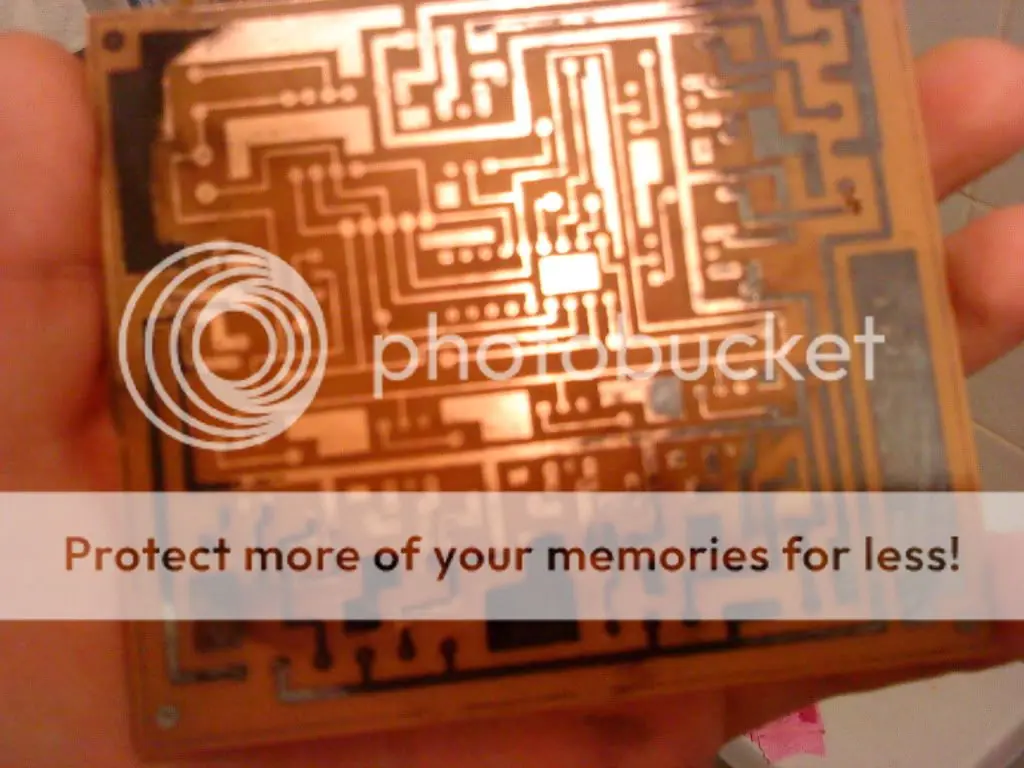

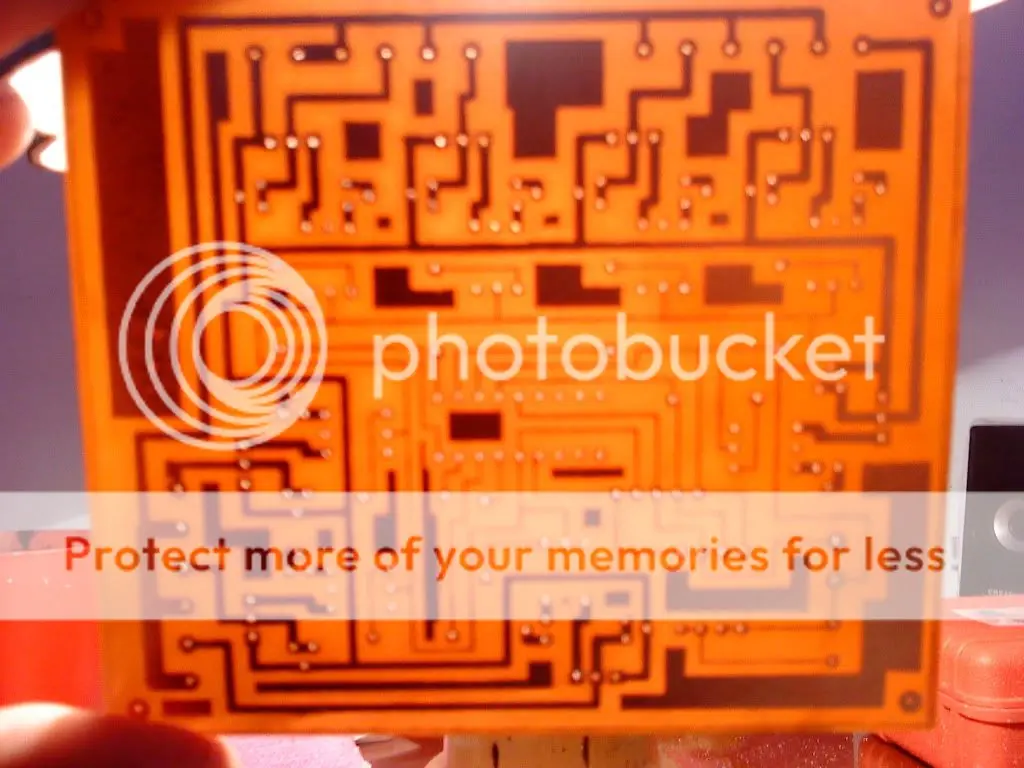

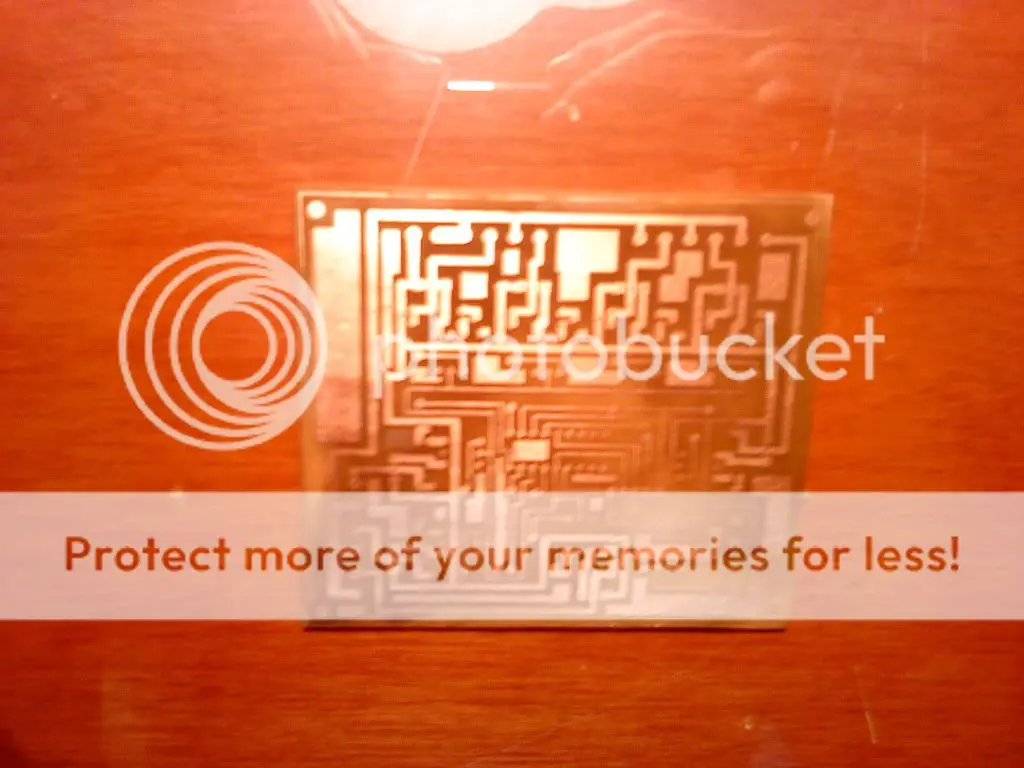

el acido desgastara el cobre no pintado, ayuda mucho mover el acido y la placa, ademas si el acido esta caliente reacciona mucho mas rapido. es inportante ver si la placa ya esta lista, (el tiempo extra que la placa este en el acido perdera calidad. el acido desgastara la pintura y adelgazara las pistas ) ademas los lugares pintados con el marcador permanente sera lo primero en desaparecer por el tiempo extra. cuando ya esta lista se debera lavar con agua, el poco acido en la placa la desgatara igualmente. la placa ya esta impresa, para borrar las lineas del marcador permanente se puede usar tiner o algun disolvente (el alcohol no limpia nada)

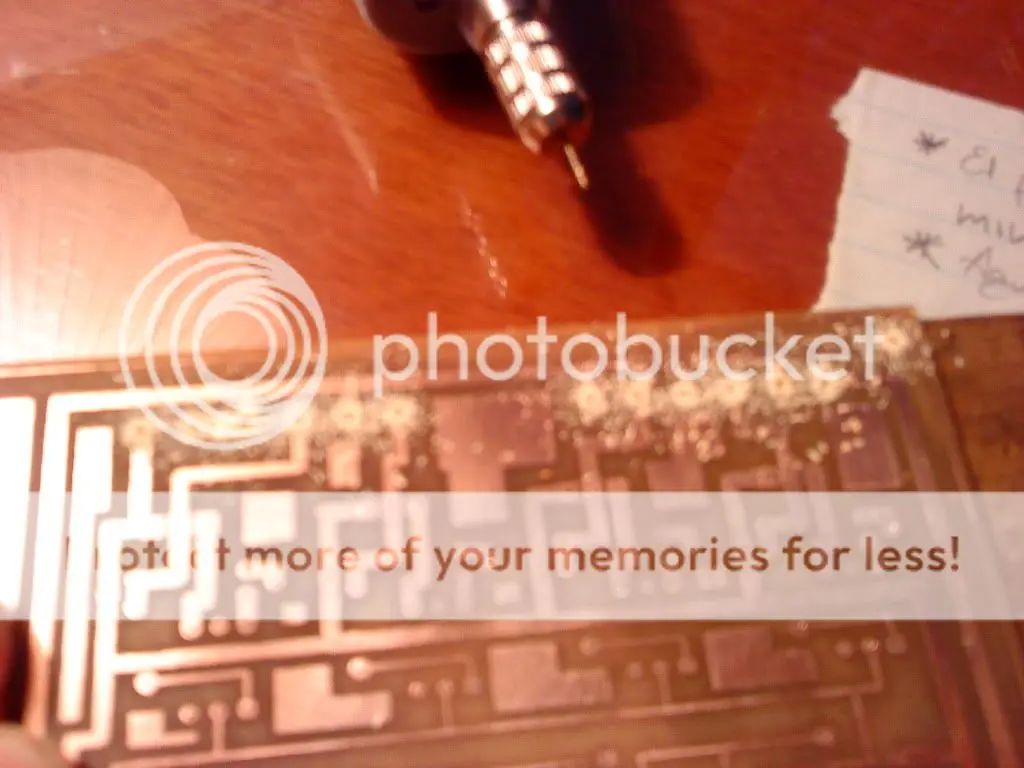

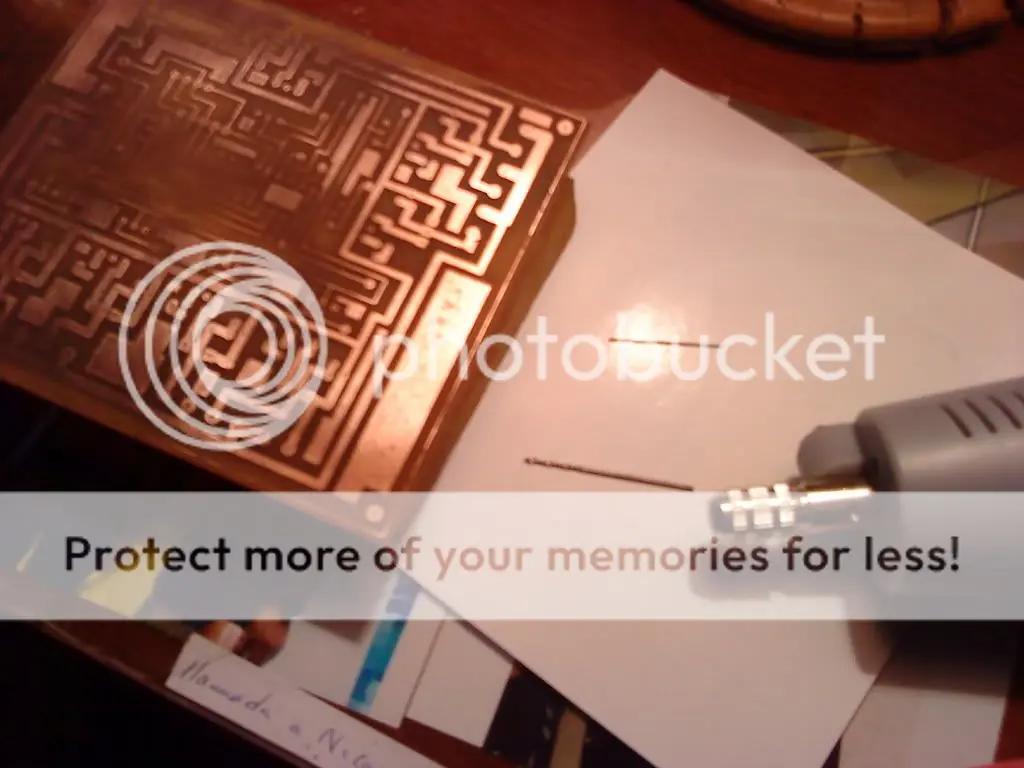

ahora solo falta perforar la placa y ensamblarla,antes de perforarla es buena idea marcarla con un punzon ( si las marcas son demaciado pequeñas la broca se sale y raya la placa. si las pistas son muy delgadas las puede cortar ).
las brocas que yo use, son de 1/16" y 1/32". que la verda son muy dificiles de encontrar y son fragiles.
lo principal al perforar es no esforsar la broca, es mas que suficiente el peso del taladro, asi obviamente van a tardar pero asi alargan la vida de las brocas y del taladro. ojo si es tipo dremel tambien es conveniente cuidarlo.

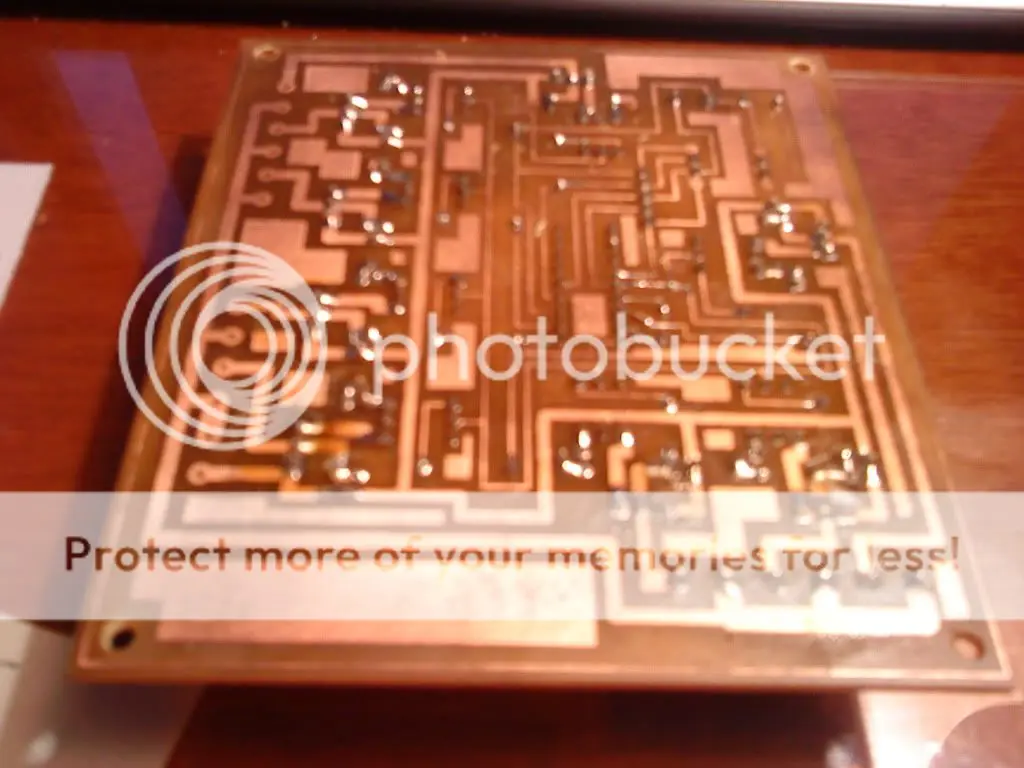

por sentido comun soldar los componentes mas pequeños

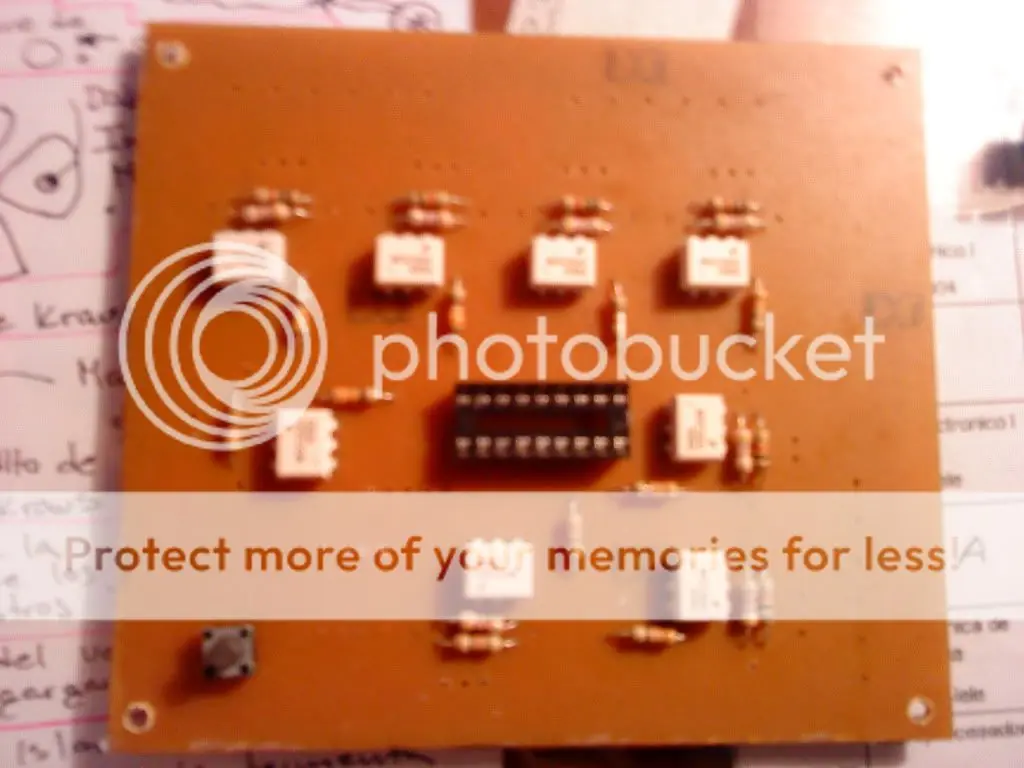

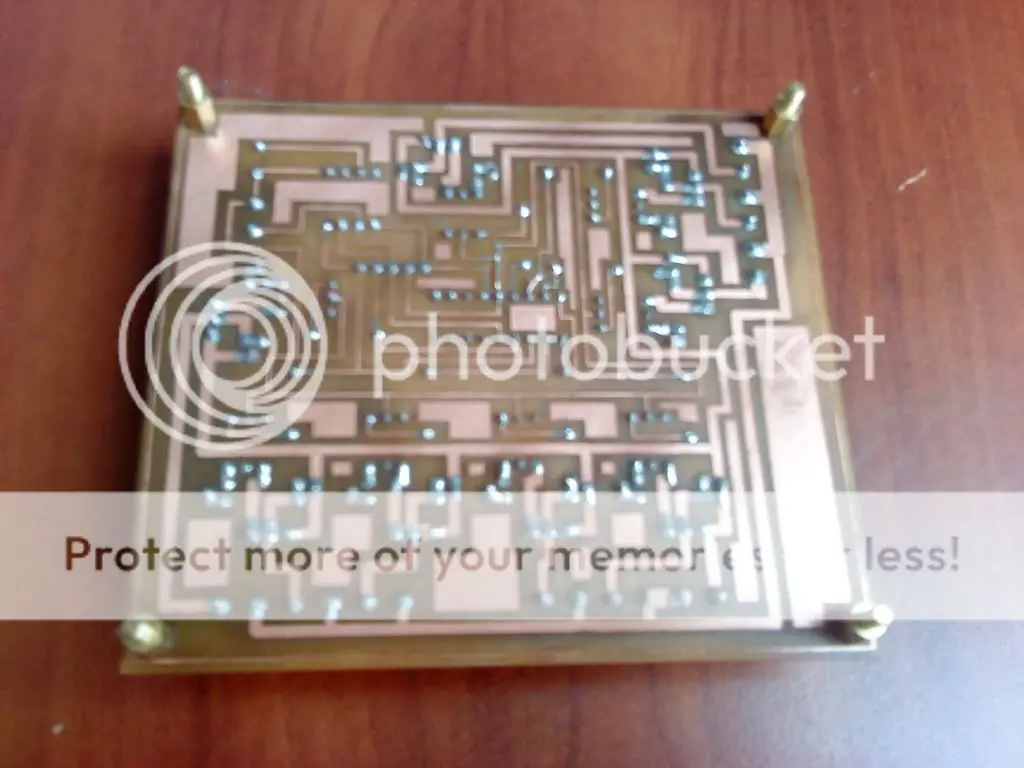

la mia ya esta lista.

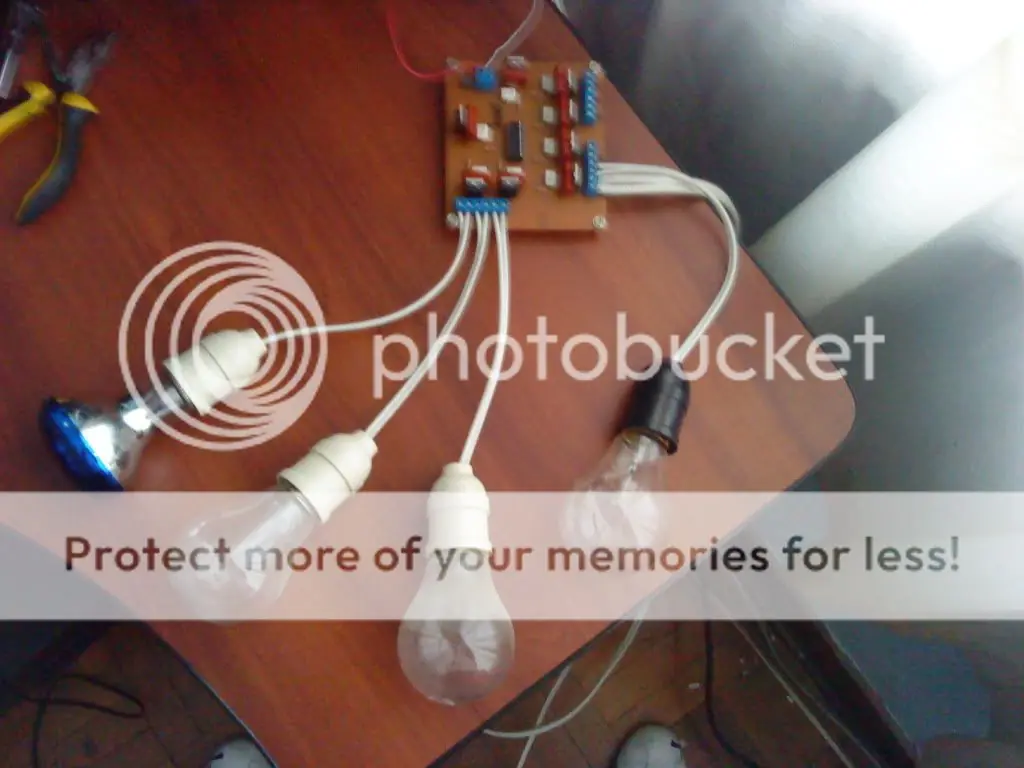

la placa era para un juego de 8 luces controlado por un micro prosesador pic (me faltaron Lamparas jaja)
