El Programa GLOBE establece especificaciones para los instrumentos. Sin embargo, GLOBE no vende instrumentos ni apoya oficialmente instrumentos fabricados y / o vendidos por otros (incluidos los miembros del Equipo de Ciencias). Mayoría de los protocolos GLOBE utilizar materiales fácilmente disponibles y los instrumentos comerciales. Sin embargo, la situación para el fotómetro solar GLOBE es un poco diferente porque no existe fuente comercial.

Este documento describe cómo construir un fotómetro solar que cumple con las especificaciones establecidas por el equipo científico. La mayoría de los componentes están disponibles en el mercado, pero el circuito impreso (PC) la alimentación y detectores de luz debe ser obtenida directamente del equipo científico. Los proveedores de partes que figuran a continuación incluyen los utilizados por el equipo científico en el desarrollo de la versión actual del fotómetro solar GLOBE, pero las partes están disponibles en otros proveedores, también.

A pesar de que es posible construir un fotómetro solar GLOBE "desde cero" (a excepción de los detectores LED) un enfoque mucho más fácil es trabajar con elementos idénticos a los utilizados por el equipo científico. Un kit completo de piezas, incluyendo un caso que ya está perforado y la batería, pero sin incluir el voltímetro digital necesarias para controlar la salida del instrumento, está disponible por $ 30 (cheque o giro postal de un banco de EE.UU. o cooperativa de crédito solamente), con franqueo pagado en los EE.UU., a partir de:

David R. Brooks
9 Embajada Círculo
Norriton Oriente, PA 19403

Las instrucciones se refieren a este juego de piezas. Estas instrucciones se supone un cierto conocimiento y experiencia práctica con los principios de construcción eléctrica y la terminología, técnicas de soldadura, y las precauciones de seguridad. Es especialmente importante para los estudiantes de realizar cualquier tipo de construcción electrónicos para estar bajo supervisión de un adulto para ambas razones prácticas y de seguridad. Un soldador puede causar quemaduras graves. Algunos de los componentes del fotómetro solar GLOBE son muy sensibles al calor y puede ser fácilmente destruido por el sobrecalentamiento durante la construcción. técnicas de soldadura sin cuidado puede producir la soldadura puentes y / o soldaduras frías, ya sea de las cuales dará lugar a un instrumento que no sea trabajo. Ni el equipo ni la Ciencia Programa GLOBE puede asumir la responsabilidad de los instrumentos armado incorrectamente, y yo no puedo prometer para prestar asesoramiento o ayuda últimos que aparece en este documento.

Después de haber emitido estas advertencias, quiero hacer hincapié en que la construcción de un fotómetro solar GLOBE, sobre todo de un kit de piezas, es una empresa perfectamente razonable que los estudiantes de secundaria. Ciertamente, la instrumentación comercial juega un papel esencial en la toma de mediciones ambientales. Sin embargo, creo que es una experiencia valiosa para los estudiantes a hacer sus propios instrumentos siempre que sea posible, ya que aumenta su comprensión y apreciación de los retos de la toma de mediciones confiables. He trabajado con varios grupos de estudiantes y profesores para hacer fotómetros GLOBE dom Mis experiencias demuestran que es raro encontrar a estudiantes o profesores con conocimientos de construcción electrónicos. En todos los casos, ha sido necesario prever un tutorial sobre la construcción eléctrica, algunos materiales y componentes de la práctica, y una cuidadosa supervisión del proceso. Es más fácil trabajar en parejas, así que tiene sentido para cada par de participantes para construir dos instrumentos.

Un instrumento completa debe ser calibrado. Esta es una tarea difícil y, en la actualidad, el equipo de ciencia es la única fuente de calibrado fotómetros solares GLOBE. Es un ejercicio interesante para estudiantes de secundaria para realizar una calibración "Langley trama" (como se describe en otra parte de mi sitio web), pero dichas calibraciones no serán confiables a menos que se realizan en los sitios (sitios de elevaciones por lo general alta) con gran estabilidad atmosférica condiciones.

El objetivo del equipo científico es tratar de apoyar todos los esfuerzos para recopilar datos de aerosoles con el fotómetro solar GLOBE. Si usted construye su propio fotómetro solar, se le invita a discutir temas de calibración con el equipo científico antes de emprender un programa de medición de aerosoles. La buena noticia es que es posible tomar las medidas ahora y calibrar el fotómetro solar más tarde. Incluso es posible adivinar una calibración aproximada mediante la adopción de medidas y la estimación de las condiciones de cielo a través de la observación cuidadosa.

Piezas

Información para proveedores figuran en esta lista:

Newark Electronics (www.newark.com): 1-800-463-9275.
RadioShack (www.radioshack.com): la fábrica de propiedad y tiendas de franquicia en los Estados Unidos. Las partes con el prefacio de RSU debe ser mediante correo postal a través de una tienda RadioShack o por teléfono: 1-800-843-7422.

Descripción del artículo y la fuente

Caso, 2 "x3-1 / 8" x 6 "de plástico, RadioShack RSU11907623
No sustituya un caso de un tamaño diferente y no cambian la ubicación de la placa de circuito impreso dentro de la caja, como se describe a continuación.

Interruptores: interruptor SPST, RadioShack 275-624; interruptor SPDT, RadioShack 275-625
La de un solo polo de un solo tiro (SPST) cambiar es el de encendido / apagado y el de un solo polo doble tiro (SPDT) esté en rojo y selector de canal verde. El kit de piezas puede incluir dos interruptores SPDT de una fuente distinta de RadioShack. Para el interruptor de encendido y apagado, una de las terminales del interruptor SPDT es simplemente no se utilizan.

Titular de la pila de 9V, Newark Electronics 50F4688
Este soporte de la batería de plástico tiene cuatro agujeros de montaje, pero sólo dos se utilizan. Cuanto más fácilmente disponible "snap-on" conectores de la batería de 9V no son un buen sustituto.

tornillos (2): 8-32 x 1 / 4 "pan cabezal de la máquina Phillips, (2) # 6-1/4" de cabeza troncocónica de chapa de estrella
Los tornillos pueden ser de cabeza redonda o de cabeza redonda, Phillips o la ranura, pero creo que los tornillos de cabeza Phillips más fácil trabajar con. Los tornillos son de chapa para la fijación de los soportes en L (planchas esquina) al principio del caso. Los tornillos de máquina 8-32 se atornillan directamente en los agujeros en el soporte de la batería relativamente suaves de plástico - no es necesario para aprovechar los agujeros.

clavijas jack: (1) rojo y (1) negro, Newark Electronics 89F357 y 89F358
Tomas con terminales no son fáciles de encontrar. Los de Newark Electronics son de buena calidad, con conectores chapados en oro. Ellos vienen sólo en paquetes de 10. Las puntas de voltímetro derivaciones estándar ajuste tomas de enchufe de patillas, pero son demasiado pequeñas en diámetro para la entrada de banana más ampliamente disponibles.

(2) 1 "x 1 / 2" de zinc o de metal recubierta en los hierros de esquina (L-entre paréntesis), Stanley 75-6104
Estos soportes de metal se venden típicamente envasados con tornillos para madera, pero los tornillos de la chapa antes mencionados se debe utilizar para fijar los soportes al caso.

Placa de circuito impreso
Usted debe usar la tarjeta para PC que ha sido especialmente diseñada para el fotómetro solar GLOBE, que está disponible en el equipo científico. En principio, es posible sustituir una tarjeta perforada estándar configurados para el paquete en línea dual (DIP) los componentes, pero esto no es recomendable.

amplificador operacional, (2) Linear Technology LTC1050CN8, Newark (Farnell)
Amplificadores operacionales normalmente están disponibles en más de un paquete de configuración. El CN8 especifica un paquete de 8-pin de doble línea (DIP) de configuración. Aunque otros amplificadores operacionales se pueden utilizar, las sustituciones no se recomiendan. Esta parte puede ser difícil de obtener en cantidades pequeñas.

detectores de LED: Hewlett-Packard (Agilent) HLMP-D600 verde esmeralda, o su equivalente; HLMP-3762 de color rojo de alta intensidad, o equivalente
Los detectores de LED son los componentes más críticos en el fotómetro solar GLOBE. La respuesta espectral de estos detectores se ha estudiado ampliamente por el equipo científico. Para que un fotómetro solar para ser aprobado para su uso en el programa GLOBE, sus detectores deben ser obtenidos directamente del equipo científico.

Resistencias: 2,2 Mohm, 1/4-Watt, 5% película de carbón, y 5,6 Mohm, 1/4-Watt, 5% película de carbón

condensadores: 0,1 uF disco de cerámica (1), Newark 29F014, 220 pF poliestireno (2), Newark (Farnell) 105-062
La tensión nominal y la tolerancia de estos condensadores no son críticos, pero no sustituyen los condensadores de cerámica del disco para los condensadores de poliestireno.

cable de conexión, 20 o de calibre 22, rígido o flexible
negro, de aproximadamente 15 cm (6 " )
rojo, de aproximadamente 15 cm (6 " )
verde, de aproximadamente 5 cm (2 " )
El cable trenzado está bien, pero es algo más difícil de trabajar con pequeños agujeros en la placa de la PC y los terminales de los interruptores pequeños.

Aluminio cinta
Esta cinta se utiliza para cubrir el final de la caja del instrumento que contiene la abertura de la luz solar. Esta cinta es en realidad de aluminio delgado. No sustituya en color plata "cinta adhesiva".

pegamento de cianoacrilato ( "pegamento" )
Para planchas esquina.

batería de 9V, rectangular estándar
Cualquier batería de 9V debe durar muchos meses en uso normal. Las pilas alcalinas son más caros que otros tipos y no son necesarios. Regular baterías de 9V (a veces conocido como "trabajo pesado" pilas) cuestan más o menos EE.UU. $ 1 cada uno, pero a veces son difíciles de encontrar. Probablemente no es digno de usar baterías recargables en esta aplicación.

Equipo / Herramientas

soldador
De 25 W con punta de un lápiz pequeño. (No utilice ningún tipo de soldador o un soldador con una potencia de más de 30 watts.) Puedo usar un soldador conmutable entre 15 y 30 vatios. El ajuste es de 15 W para el trabajo en la tarjeta de circuitos e interruptores y la creación de 30 W es para las demás conexiones. Para minimizar la posibilidad de quemaduras accidentales, una "jaula de tipo" soporte soldador es muy recomendable.

soldadura
Esta debe ser la soldadura de resina de núcleo específicamente destinadas a trabajos electrónicos. Me parece el diámetro más ampliamente disponible, 0,062 ", a ser demasiado grande para trabajar en esta placa de circuito impreso, por lo que yo siempre uso .032" soldadura de diámetro. soldadura sin plomo está disponible si usted prefiere usar eso, pero es significativamente más caro.

destornilladores
Phillips para tornillos de la carcasa y Phillips o de punta recta para batería y tornillos de las esquinas de hierro.

alicates
Regular, de punta de aguja y de corte diagonal

cuchillo de pequeñas embarcaciones
Esto es necesario para cortar la cinta de aluminio alrededor de la abertura de la luz solar.

una navaja de hoja recta o wirestripping herramienta

fórceps o de resorte de clip del disipador de calor. (Opcional)
Para las piezas de explotación y cables en su lugar. Pinzas y también funcionando como un disipador de calor. Resorte de clip disipadores de calor de aluminio se han incluido con el kit soldador.

lupas (opcional)
Esto es útil para examinar sus conexiones soldadas en la placa de circuito impreso.

voltímetro digital
Cualquier voltímetro digital o multímetro hará. Yo uso un RadioShack Modelo 22-802 multímetro digital. Tiene un rango automático DC escala voltios y es lo suficientemente pequeño para caber en un bolsillo de la camisa. También es lo suficientemente pequeño como para ser conectado a su fotómetro solar con cinta de velcro para una persona puede hacer mediciones con facilidad. El voltímetro es necesaria tanto para probar su fotómetro solar durante la construcción y para realizar mediciones con un instrumento completado. Un voltímetro analógico no está lo suficientemente precisas para el uso de estas mediciones.

Paso a paso las instrucciones para la construcción de un fotómetro solar GLOBE

El diagrama esquemático del fotómetro solar GLOBE se muestra a la derecha. Este diagrama utiliza símbolos estándar para mostrar cómo funciona el circuito, pero es insuficiente como una guía para realmente construir tal instrumento. Si usted no tiene ninguna experiencia con la construcción de electrónica, consiga ayuda de alguien que lo ha hecho. Esto no es un proyecto difícil, pero es fácil cometer errores y muy difícil de corregir esos errores más adelante! Puede ser una buena idea a la práctica algunos de los componentes de soldadura antes de abordar este proyecto. Compre un pedazo de tarjeta perforada y algunas resistencias y condensadores y la práctica de soldadura ellos.

En algunos de estos pasos, se le indica que retire el aislamiento de los extremos de los cables. Usted puede hacer esto con un pequeño cuchillo o una herramienta wirestripping. En cualquier caso, debe tener cuidado de no "nick" el alambre de cobre relativamente suave. Una vez que el cable tiene muescas, se puede romper cuando está plegado. A menos que se indique lo contrario, debe franja alrededor de 6 o 7 mm (1 / 4 " ) de aislamiento del extremo del alambre. Ambos extremos del cable debe ser despojado, aunque un paso de la construcción en particular es necesario conectar un solo fin. Si no te has No hecho esto antes, la práctica en algunas piezas de alambre.


A. Preparar los interruptores

Es fácil de sobrecalentamiento de los terminales de soldadura de estos interruptores en miniatura, así que esté preparado para trabajar con rapidez. Prueba de la "sensación" de la acción del interruptor antes de soldar los cables. Si la acción cambia de manera significativa después de conectar los cables, el interruptor puede estar dañado. Las instrucciones asumen que los dos interruptores son interruptores SPDT porque eso es lo que se suministra con el juego de piezas.



En la foto, el botón inferior tiene todos sus equipos originales y el interruptor de la parte superior se muestra con su tuerca y arandelas exteriores removido, listo para el montaje a través del caso en un paso posterior.

1. Corte y pele:
3 cm (1-1/4 " ) el cable rojo
4 cm (1-1/2 " ) el cable rojo
Estas longitudes de cable (y la longitud en el paso 4) son aproximadas. Pueden ser un poco más largo que la longitud especificada, pero no deben ser más cortos. Utilizando pinzas de punta fina, forma un pequeño gancho en un extremo de cada cable. Conecte el extremo de gancho de alambre de 3 cm a la terminal central de uno de los interruptores y suavemente rizado el gancho alrededor de la terminal. Soldadura en su lugar. De la misma manera, conectar y soldar el alambre de 4 cm a uno de los terminales externos. (No importa cuál.) La tercera terminal no se utiliza. Usted puede (suavemente!) Doblar a un lado con unos alicates de punta fina o pinza si fuera poco con unos alicates de corte diagonal.

2. Corte y pele:
4 cm (1-1/2 " ) el cable rojo
4 cm (1-1/2 " ) el cable verde
4 cm (1-1/2 " ) cable negro, despojado de 1 cm (3 / 8" )
Utilizando pinzas de punta fina, doble suavemente los terminales externos ligeramente hacia afuera, lejos de la terminal central. Utilizando pinzas de punta fina, forma un pequeño gancho en un extremo de cada cable. Para el cable negro, el gancho va en la final con 1 / 4 "de aislamiento se quitó. Conecte el extremo del gancho del cable negro a la terminal central del interruptor restante y suavemente rizado el gancho alrededor de la terminal. Soldadura que en su lugar . De la misma manera, conectar y soldar el cable verde a uno de los terminales externos y el cable restante rojo al terminal exterior restantes. Asegúrese de que ninguno de los cables se toquen cables o terminales adyacentes.

B. Conecte la placa de circuito impreso.

Los lados de la tarjeta de la computadora son ligeramente cónica para encajar en el caso. Las muescas pequeñas en cada esquina de la parte superior del tablero permitir que el caso cubierta para caber en su lugar. El procedimiento básico seguido para la preparación de la tarjeta de circuitos es la soldadura de los componentes sensibles al calor, al menos-en primer lugar. Los rastros de cobre en esta placa PC son frágiles, por lo que debe tener cuidado de no sobrecalentar las conexiones. Piezas montadas en el tablero de PC siempre se insertan en el impreso (frontal) de la tabla y soldadas en la parte trasera.

1. Franja de una pieza de 1 cm de alambre y soldadura de todo el ON / OFF puntos de conexión SWITCH. (El interruptor de encendido / apagado se conectarán en la línea que va desde la batería hasta el punto de conexión BAT +, por lo que estos puntos de conexión de la tarjeta de circuitos deben estar conectados entre sí.) Recorte exceso conduce desde la parte posterior del tablero.



Para conocer los pasos 2-4, la dirección de la componente conduce no importa. Los componentes deben ser montados cerca de la superficie frontal del tablero.

2. Suelde un condensador de 220 pF de poliestireno en todo el MOhm 2,2 (rojo-rojo-verde) y el 5,6 MOhm (verde-azul-verde) resistencias, cerca de cada extremo de la resistencia. (Perdón por esto! Las versiones posteriores de la placa de circuito impreso se incluyen puntos de conexión separados para estos condensadores.) No se debe calentar la resistencia. Recorte el exceso conduce el condensador. (No corte la resistencia lleva!)

3. Soldar la resistencia de 2,2 MOhm / condensador a la resistencia R1 y 5,6 MOhm / capacitor en R2. Tenga cuidado de no cambiar esas resistencias. Asegúrese de que la resistencia / condensador de asambleas no bloqueen la zona en la que los amplificadores operacionales se montarán después. Recorte el exceso de cables de la parte posterior del tablero.

4. Suelde el 0,1 uF condensador de cerámica del disco en C1. Recorte el exceso conduce.

Para conocer los pasos 5 y 6, la orientación de los componentes es crítico. No invierta las clavijas de estos componentes!

5. Suelde los dos amplificadores operacionales en U1 y U2. Los amplificadores operacionales son idénticos, por lo que no importa lo que uno va en qué lugar. La muesca y / o la línea blanca impresa en la parte superior de la caja amplificador operacional debe coincidir con la posición de la muesca impreso en la placa de circuito impreso. (Esta banda es claramente visible en la foto.) Puede que sea necesario para enderezar suavemente los pines amplificador operacional para que quepan en los agujeros. Instale los dos amplificadores operacionales. Asegúrese de que los ocho pines se encuentran en sus respectivos agujeros Y QUE EL amplificadores operacionales estén debidamente orientados! Soldar todos los pines. Con el fin de evitar el sobrecalentamiento del amplificadores operacionales, tómese su tiempo y alternar entre los dos



6. Suelde el LED verde en el D1 y el LED rojo en el D2. El lugar pequeño apartamento en el hombro de la caja del LED debe coincidir con el lado plano del dibujo en el anverso de la tarjeta de circuitos. (Este llano es apenas visible en la foto - es más clara en el LED rojo). ASEGÚRESE DE TENER EL LED debidamente orientado ANTES DE SOLDADURA ELLOS! Indebidamente a los LEDs ORIENTADA SON LOS ERRORES MÁS COMUNES DE CONSTRUCCIÓN. Es muy fácil sobrecalentarse estas conexiones LED. Utilice un soldador limpio y tratar de minimizar el tiempo durante el cual el hierro está en contacto con los pines y los conectores PC LED bordo. Asegúrese de que la vivienda de LED encaja plana contra la superficie frontal de la placa de circuito impreso. Esto es mucho más fácil de hacer con dos personas - una de presionar el LED contra la superficie de la junta y el otro para soldar los pines. Después de soldar un pin (no hace ninguna diferencia que usted hace una primera), asegúrese de que la vivienda de LED encaja plana contra el frente de la tabla. Si no es así, volver a calentar la conexión y empuje suavemente la carcasa hacia abajo contra el tablero. Espere al menos 30 segundos entre la soldadura de los pines primero y segundo. Recorte el exceso de cables de la parte posterior del tablero.

7. Corte de 5 cm (2 " ) el pedazo de hilo negro. Franja de 1 cm de aislamiento de un extremo y 7 mm del otro extremo. Suelde el final con 7 mm de aislamiento se quitó a la salida del conector de la placa de circuito impreso. Nota que el conector de SALIDA + no será utilizado.



8. Corte de 5 cm (2 " ) el pedazo de hilo negro. Franja de 1 cm de aislamiento de un extremo y 7 mm del otro extremo. Suelde el final con 7 mm de aislamiento se quitó a la BAT-conector de la placa de circuito impreso.

9. Conecte el cable rojo de la ya previamente preparada de encendido / apagado al conector BAT + en la placa de circuito impreso.

10. Conecte el cable verde de los canales previamente preparado interruptor de selección al conector OUT1 en el tablero de PC. Conecte el cable rojo al conector OUT2 en el tablero de PC. Tenga en cuenta que el conector COM no se utilizará.

Tenga en cuenta que la PWR DPM y J1 conexiones en la placa de circuito impreso no se utilizan.

C. Conecte la batería y probar el fotómetro dom

Es útil para completar las conexiones en el orden indicado de modo que usted puede probar el funcionamiento del instrumento antes de montarla en su caso.



1. Oriente el soporte de la batería y la tarjeta de la computadora, ya que se instalará en el caso. Asegúrese de que el interruptor ON / OFF está en la posición de apagado - el buscador en "puntos" a la terminal no utilizada cuando el interruptor está apagado. (Ponga su voltímetro con una escala de resistencia y el interruptor de prueba midiendo la resistencia entre los terminales del interruptor. Cuando el interruptor está apagado, no debe haber lectura de resistencia.)

2. Suelde el cable restante del interruptor on / off al terminal + del titular de la batería. (Los terminales están marcados en la parte inferior interna del soporte de la batería.

3. Suelde el cable negro que sale del BAT-conector de la placa del PC con el terminal - de la titular de la batería.

4. Asegúrese de que el interruptor on / off sigue apagado. Instale la batería de 9V en el soporte. Tenga en cuenta que los conectores de las teclas + y - son diferentes terminales de la batería para que la batería sólo se instalará en un sentido. Empuje con fuerza hacia abajo y adelante de la batería hasta que los conectores encajen en su lugar en el soporte.

5. En este punto, usted puede probar todo el circuito. Esto es más fácil que ver con dos personas. Lea todas las instrucciones primero para que sepa qué buscar. A lo largo de esta prueba, usted debe asegurarse de que los extremos pelados de los cables de los interruptores y placa de circuito impreso no se toquen entre sí en cualquier lugar.

Método de detección y de utilizar su fotómetro solar, utilizar un voltímetro digital (DVM) en lugar de un medidor analógico. Asegúrese de seleccionar una configuración DC voltios. Algunos DVMS son "autoajustable," lo que significa que se seleccione un rango apropiado voltios DC cuando una señal se aplica a los conductores de prueba. En otros casos, usted debe seleccionar manualmente un rango. Márgenes típicos son 200mV, 2V y 20V.
Cuando un médico veterinario está conectado a la salida de su fotómetro solar con la batería se apaga, usted verá "basura" lecturas en el voltímetro, pero no el 0 V se podría esperar. Este es un comportamiento normal para DVMS. Si usted no ve las tensiones se indican a continuación cuando el interruptor ON / OFF está activada, su fotómetro solar no está funcionando.

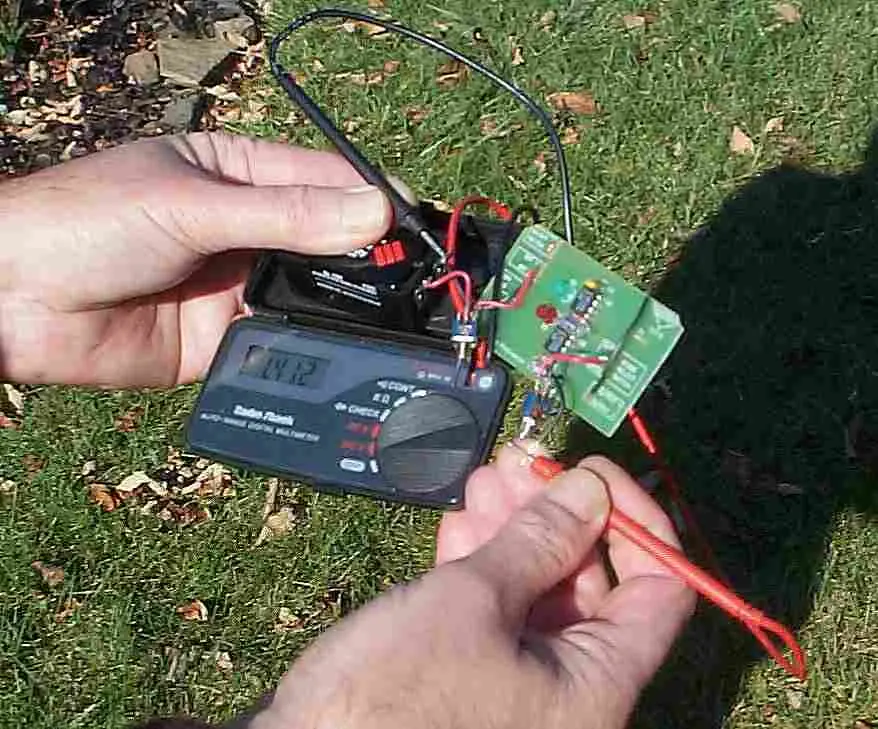

Para probar el circuito, una persona debe sostener el voltímetro dirige en contra de los cables de salida del circuito. El positivo (rojo) cable del voltímetro debe comunicarse con el cable negro que sale de la terminal del centro del selector de canal y el negativo (negro) de plomo deben comunicarse con el conductor negro de la salida de conexión. La ventaja voltímetro negativo en vez se puede tocar a la terminal de batería negativo, como se ve en la foto. (El cable negativo de la salida de conexión es el cable negro visible en la parte derecha de la placa de circuito impreso.) Gire el interruptor on / off en. Si te proteja de los indicadores LED de luces de la habitación, su médico veterinario debe mostrar una tensión inferior a 1 mV. Dependiendo del número de dígitos de su muestra DVM, puede ver una tensión "oscuro" de la señal de 0V. Prueba de los dos canales al cambiar la posición del selector de canal. (No importa el canal que la primera prueba.) Si usted ha cometido un error en el cableado del tablero de PC, es posible cortocircuito en la batería de 9V al girar el fotómetro solar en. Si esto ocurre, la batería se caliente, caliente o incluso al tacto. Esto es grave y debe encontrar la fuente del problema antes de continuar. Probablemente usted tendrá que reemplazar la batería, también.
En luces de la habitación luminosa, su voltímetro puede leer unos pocos milivoltios. Si usted toma su fotómetro solar exterior y que brille la luz del sol sobre los detectores LED, debería ver una señal de un voltio o dos cerca del mediodía en un día soleado. Uso del selector de canal, cambiar a otro canal. Aquí, también, debe ver una señal de una o dos voltios. Si por completo los detectores de escudo contra el sol, debería ver la disminución de la señal de salida a su "voltaje oscuro" nivel de menos de 1 milivoltios. La foto muestra una lectura de 1.412V canal verde en un día de otoño soleado. Debido a que los detectores de ver la luz desde el cielo entero, en lugar de luz que llega directamente del sol, esta lectura es algo superior a la que se puede esperar cuando el circuito está instalado en su caso.

6. Cuando haya terminado, asegúrese de desactivar tanto el fotómetro solar y su voltímetro digital. Si el fotómetro solar pasa esta prueba para ambos canales, está listo para instalar la placa de circuito impreso, soporte de la batería, e interruptores en el caso. Es poco probable que encuentre problemas si se han cuidado con la construcción. Los componentes utilizados para la construcción de este instrumento son muy fiables y yo personalmente he tenido nunca un fotómetro solar una buena construcción no funcionan. Sin embargo, el énfasis está en "una buena construcción". Si el fotómetro solar no funciona, es casi seguro debido a un error de su parte. Revise su trabajo, especialmente la polaridad de los LEDs y amplificadores operacionales y, usando una lente de aumento, la calidad de las soldaduras.

Como se dará cuenta si tiene que probarlo, es muy difícil de quitar y volver a instalar los componentes conectados incorrectamente. Los rastros de cobre en esta placa PC son muy delicados (futuras versiones mejorará en esta situación), y es fácil de destruir las huellas en el proceso de la eliminación y la reinstalación de componentes. Para todos los propósitos prácticos, la amplificadores operacionales no se puede quitar una vez que se sueldan en su lugar - usted es mejor empezar de nuevo. Con mucho cuidado, es posible volver a instalar la resistencia de las combinaciones de condensadores y los LEDs.

NOTA: Si desea que el equipo científico para calibrar el fotómetro solar antes de empezar a hacer las mediciones, usted debe comunicarse con ellos antes de proceder con los pasos de montaje final, ya que es mucho más fácil hacer la calibración antes de la placa de circuito impreso que se instala en su caso . Desconecte el soporte de la batería por desoldar los cables en los terminales de la batería titular. (Esto es relativamente fácil de hacer y hay poco peligro de dañar los componentes críticos.) No desoldar cualquier conexión en el tablero de PC o en el interruptor on / off.

D. Instale la tarjeta de circuitos y la batería en el caso.

1. Instale los conectores de clavija en el caso. El gato negro se acerca a la parte inferior de la caja, así que hacer esto primero. El anillo de plástico negro sigue desde el interior de la caja, con el pequeño "hombro" en la instalación de 7 mm (1 / 4 " ) el agujero de montaje. Deslice la arandela de seguridad sobre el extremo roscado, y luego el tornillo en la tuerca. Apriete la tuerca con alicates. Asegúrese de que esté apretado, ya que es difícil llegar a esta tuerca después de la segunda toma de clavija está instalado. Cuando el gato negro está instalado, instale el rojo por encima de ella.

2. Fije los soportes de la alineación con los tornillos de la chapa. La parte del soporte que sobresale de la caja va en cada extremo del caso. Coloque una regla (como una regla) sobre el caso por el lado de los soportes para asegurarse de que son rectos. Apriete los tornillos, asegurándose de que la alineación del soporte no cambia. Coloque una pequeña gota de pegamento a cada lado de cada soporte donde se asienta sobre el caso. Tenga cuidado de no dejar que este pegamento obtener en los dedos o la ropa, ya que es imposible de eliminar y puede irritar la piel. Deje que el pegamento se seque durante varios minutos. Ponga un pedazo de papel adhesivo en la parte delantera del soporte trasero (opuesto a la final a la abertura de sol), presione firmemente en su lugar, y se recorta cuidadosamente alrededor de los bordes del soporte con un cuchillo afilado.

3. Quitar una tuerca y ambas arandelas de ambos interruptores de palanca. Deseche las arandelas planas más grandes, pero mantenga las arandelas pequeñas con dientes de bloqueo. En cada tornillo interruptor de la tuerca restante hasta el final del casquillo contra la caja del interruptor. Apriete suavemente. (Es suficiente sólo para usar los dedos para esto.)

4. Gire suavemente el interruptor on / off para que el terminal no utilizados estén en frente de la tarjeta de circuitos. Gire suavemente el interruptor de selección de canales de modo que el terminal con el cable verde esté dirigida hacia la placa de circuito impreso.

5. Deslice la placa de circuito impreso en la ranura más cercana al final con los orificios de interruptor. La parte frontal de la junta debe, por supuesto, la cara hacia el final del caso con el orificio de apertura sol en ella. Sostenga el soporte de la batería por lo que es la orientación adecuada contra el lateral de la caja. Guía de los dos interruptores de palanca en sus agujeros. Utilice unos alicates de punta fina para doblar con cuidado los cables según sea necesario para que los interruptores de palanca encajan en sus agujeros. Trate de no doblar un cable que se conecta a la placa de circuito impreso, ya que es donde el cable es mayormente propensos a romperse a causa de un nick que usted haya hecho cuando estaban de extracción. Si se rompe un hilo, desoldar el extremo roto de la placa de circuito impreso, restrip el cable, y Resolder ella. (La longitud original especificada para los cables son lo suficientemente largos para que pueda hacer esto). Cuando haya terminado con este paso, la placa de circuito impreso debe descansar en el fondo del caso y los interruptores deben estar en sus agujeros orientados como se indica en el paso anterior. Asegúrese de que no haya cables cerca de los LEDs, donde podrían bloquear la luz solar que brilla en los extremos del LED.

6. Fijar el soporte de la batería hacia el lado de la caja con los dos tornillos 8-32. Apriete los tornillos ajustados, pero no los apriete demasiado, ya que esto puede doblar las partes del caso.

7. Desde el exterior de la caja, deslice la arandela y una tuerca en el que sobresale de la rosca del buje de encendido / apagado y el tornillo de la tuerca. Ajustar esta tuerca suavemente con alicates. Haga lo mismo con el selector de canal. Es fácil de pelar los hilos de estas tuercas pequeñas. Si eso sucede, puede cambiar esta tuerca con la que actualmente está enroscada contra la caja del interruptor y vuelva a intentarlo. Tenga cuidado de no ejercer presión sobre la palanca con las pinzas mientras ajusta las tuercas, ya que se rompen fácilmente.

8. Con unas pinzas de punta de aguja, hacer un bucle en el extremo del cable negro que sale de la SALIDA-conector de la placa de circuito impreso. Envuelva este bucle alrededor de la final de la toma de clavija negro y soldadura en sitio. Esta conexión requiere mucho más calor que las conexiones realizadas en la placa de circuito impreso y es importante para calentar lo suficiente la toma de clavija que la soldadura fluye alrededor del cable y la terminal de gato. Hacer un lazo en el extremo del cable rojo que viene de la terminal central del selector de canal. Soldadura a la toma de clavija roja. Cuando termine este paso, asegúrese de que los cables no toquen las terminales adyacentes en el selector de canal.

9. Retire el papel de la cinta de aluminio y el centro sobre el extremo de la caja con la abertura de la luz solar. El borde de la cinta debe estar alineado con el borde abierto de la caja. Presione la cinta hacia abajo de manera uniforme sobre el extremo de la caja y suave con los dedos. Hacer un pequeño corte en cada esquina de la caja donde la cinta se extiende más allá del fondo del asunto. Envuelva la cinta alrededor de los bordes hacia fuera y suave con los dedos o con una herramienta suave como el mango de un destornillador o el mango de un cuchillo. Con un cuchillo pequeñas embarcaciones con una hoja afilada y puntiaguda, corte con cuidado la cinta de la apertura de la luz solar. (Usted debe ser capaz de ver el contorno de este agujero, una vez que ha presionado y se alisó la cinta contra el extremo del caso.) No los bordes de la cinta debe permanecer sobre el agujero, en el que podría bloquear la luz solar.

E. Pruebe su fotómetro completado sol en la luz del sol. Haga esto con el caso de la tapa.

1. Conecte el voltímetro digital en las tomas de salida. Seleccione un DC voltios ajuste. Si el intervalo se deben ajustar manualmente, utilice un rango que esté a la altura 2V.

2. Lleve a su fotómetro solar exterior y gire el interruptor on / off en. Coloque el lado abierto de la caja para la luz del sol cae sobre los detectores. Su voltímetro debe leído en alguna parte entre el 1 de V y V 2 en pleno sol. Prueba de ambos canales. Es posible que la tensión de salida para uno o ambos canales, a pleno sol superará 2V. Esto está bien, pero es posible que tenga que elegir una escala diferente voltios DC en un DVM que no se ajuste automático del rango.
F. Complete el montaje de su fotómetro dom

1. Asegúrese de que no haya polvo o suciedad dentro de la caja. Limpie suavemente los extremos de los LEDs con la punta de una toalla de papel húmeda. Después de hacer esto, no toque los extremos de los LEDs con los dedos.

2. Stick un pedazo de cinta adhesiva sobre la batería y su titular - esto mantendrá la batería se vaya a soltar, si deja caer accidentalmente su fotómetro dom (Esta cinta no se proporciona con el juego de piezas, pero puede usar cualquier tipo de cinta que está disponible.)

3. Si la placa de circuito impreso no se ajusta bien contra el fondo del asunto, presione hacia abajo y deje caer una gota de pegamento cerca del centro del tablero donde se encuentra con el fondo del asunto. Sostenga el tablero en su lugar durante unos minutos hasta que seque el pegamento.

4. Coloque la cubierta con los cuatro tornillos autorroscantes de cabeza Phillips. Por lo general, la tapa está un poco más claramente de una manera que el otro.

5. Retire el papel del encendido / apagado y rojo / verde y las etiquetas del canal instalarlas junto a los interruptores. (Puse mis etiquetas en el borde exterior de cada interruptor, pero no importa realmente.) Visto desde la parte superior de la caja, con el soporte de alineación trasero cerca de usted (como lo haría sostener el instrumento al realizar una medición) , el interruptor on / off está a la izquierda. Hasta (a usted) es, a lo largo está apagado. Para el selector de canal, el rojo es hacia abajo, el verde es para arriba.

6. Siguiendo los procedimientos descritos en otras partes de alineación en mi página web, marca de cruces donde las señales de la luz del sol rojo y verde son máximas. Utilice el rojo y el verde lápices o bolígrafos, si es posible. Los dos puntos de alineación debe ser un poco menos de 1 cm de distancia, con la mancha roja cerca del exterior (superior) final de la L-soporte que la mancha verde.

Su fotómetro solar GLOBE está listo para usar. Póngase en contacto con el equipo científico acerca de la calibración.

Piezas incluidas en el juego

Tenga cuidado de no perder ninguna pieza, ya que no duplicar o piezas adicionales se proporcionan.

Una dom GLOBE caso fotómetro, taladrados, con tornillos para la cubierta
Un fotómetro solar GLOBE placa de circuito impreso
Un 2,2 MOhm, 1/4W, 5% de carbono resistencia de la película (un código de color rojo-rojo-verde-oro
Un 5,6 MOhm, 1/4W, 5% de carbono resistencia de película (de color azul-verde-azul-oro)
Un condensador de 0,1 uF disco de cerámica
Dos condensadores de 220 pF de poliestireno
LT1050CN8 dos amplificadores operacionales
Un LED rojo (modificado por el Equipo Científico de GLOBE)
Un LED verde (modificado por el Equipo Científico de GLOBE)
Dos interruptores de palanca miniatura SPDT con hardware
Una batería de 9V titular
Una batería de 9V
Una toma de clavija roja con el hardware
Una toma de clavija negro con el hardware
Dos 8-32x1 / 4 "tornillos de la máquina
Dos # 6x1 / 4 "tornillos de chapa
6 "# 24 cable rojo
6 "# 24 alambre negro
2 "# 24 cable verde
Dos L soportes (planchas de esquina)
Un conjunto de etiquetas adhesivas
Un trozo de cinta aislante
Una pieza de papel adhesivo de devolución
