Proyecto Hello Kitty!
Asi comienza este nuevo modding que empece. El objetivo es una compu para mi hijita de 6 años "su primera PC". Hace unas semanas elegimos algunos perifericos de Hello Kitty, Mouse, pad, teclado, auriculares y parlantes multimedia, que compramos en China de Sanrio, el licenciatario oficial de Hello Kitty, demas esta decir que tal clase de perifericos no existen en el pais y hay que comprarlos afuera.
La computadora en si, sera algo basico. La plataforma sera AMD.
Tras varias semanas en busca de un gabinete que se adapte a la tematica. Tampoco la idea es gastar mucho porque no lo amerita. Asi que la opcion mas viable, es usar algun gabinete usado y barato, total la reforma sera completa y no vale la pena algo nuevo. La verdad que no encontre nada que me sirva. La mejor opcion era un COMPAQ que iba al pelo por el formato frontal, pero fue muy chico porque son los AT que venian con la fuente acostada en la mitad. De hecho, compre uno, una semana antes de empezar con el modding de cabeza dura y es demasiada la reforma que implica a la carcaza y no quiero tardar tanto en este modd.
STAGE 1
* Desarmado y acondicionamiento de piezas para pintura
Finalmente usare un viejo gabinete, que retire se servicio hace un tiempo en el laburo y que en realidad fue mi primera PC alla por el año 99. Aunque sirve, hubiera preferido que no tenga ventana frontal. Porque queria poner un acrilico retroiluminado usando 2 bahias pero me limitare a usar una sola.
El gabinete esta 9 puntos, no esta roto ni nada. Ya habia desmantelado por completo para mandar a arenar el chasis y los laterales y me casi me olvido de sacarle fotos... Lo presente asi nomas para las pic.
Y aqui ya desmantelado, las piezas que salen al arenado antes de aplicar la imprimacion de 2 componentes (PRIMER)
* Primera modificacion: Eliminar ranura disketera 3.25. Hoy en dia queda fea y carece de fundamento alguno su permanencia. Ademas eliminar el piquito que queda debajo del boton de Power.
Imagen del frente sin modificar
Aqui ya masillado usando masilla epoxica catalizada de 2 componentes. (Si es la que usan los chapistas de autos)
Primeras 3 piezas listas para la base de primer.
DIA 3
Bueno a los que se hayan enganchado con loque vieron hasta ahora... No se van a defraudar. Lo que tengo pensado no es chiquitaje... Eso si no esperen un gran hard, pero si un buen laburo. Es para una nena de 6, que lo va a usar con algunos jueguitos de Disney y algo de internet... Con un PIII le alcanazaria, aunque no seria tan mala persona con mi hijita en meterle un PIII
Mas bien lo hago porque me apasionan este tipo de trabajos...
Ese mismo dia fui a buscar el chasis del gabinete que mande a arenar y luego aprovechar en darle una mano de PRIMER, al menos a la chapa. Una vez que la chapa tenga una mano de imprimación, puedo trabajar sin temor al oxido.
Ahi por su puesto tengo que hacer reformas para la refrigeracion. Hace 10 años, era una locura pensar en refrigeracion y este gabinete tiene esos años. Es por eso que no se ven dotaciones para grandes coolers. Si bien el lugar existe, hay que adaptarlos. Solo hay que hacer pequeños cambios para las exigencias actuales. Antes solo bastaba con un cooler chico en el micro y nada mas.
Partes cuando llegaron del arenado
Al trabajar con pinturas a 2 componentes no se pueden dejar si usar en el momento. A una hora de preparada la pintura ya no sirve mas. Una vez regulada la pistola hay que pintar lo mas rapido antes que la pintura catalice.
OJO! primero fui a lo de un chapista amigo, que me dio un pequeño curso teorico de pintura y mañana pongo en practica.
Pero para eso hay que esperar a las fotos y los resultados.
Mas adelante una lista de gastos, para saber lo que sale aproximadamente hacer un modding a esta escala.
Este proyecto, voy a hacerlo a todo culo. Tengo pensadas cosas un poco fuera de lo convencional. Si bien no habra muchos recursos destinados al hard, porque no se justifica, el material final en cuanto a trabajo, le voy a poner lo mejor que pueda, siempre y cuando tenga las ganas en desarrollarlo...
Esto que vieron son solo los preparativos. El laburo aun no comenzo y tampoco se termian en dos dias. ya que me llevo aproximadamente 6 meses de principio a fin.
DIA 5
STAGE 2
* Imprimacion y pintura
Aca la lista de los materiales necesarios y lo que costaron
* Thinner Oro x 1L ...............................$ 10
* Lijas al agua 180, 360 y 2000............... $ 8
* Masilla plastica 2 componentes ..............$ 22
* Primer poliuretanico x1L + endurecedor....$ 57
* Pintura Epoxi blanca x1L+ catalizador ..... $ 79
* Diluyente p/epoxi x1L...........................$ 34
* Entonadores Violeta y Rojo ...................$ 22
* Compresor 2.5HP ..............................$650
* Pistola Motta (made in Spain)................$240
* Guantes...........................................$ 3
* Pinceles, trapos y tachos (ya tenia)
Aca las pinturas de primera calidad que emplearemos.
Esa mañana de Domingo, comence con la primera mano de primer a todas las piezas mientras encendia el fuego y puse la carne a la parrilla. Siguiendo los consejos del amigo chapista, una pavadita la aplicacion de primer(base). Lo mas importante, es encontrar la viscosidad de la pintura para calibrar la pistola adecuadamente. El primer es una pintura muy dosil, facil de aplicar y no requiere de gran habilidad
Para el mediodia ya tenia todas las piezas imprimadas y secando al sol. Que cumplio la funcion de horno. Pues las chapas quemaban al tacto ya que era mediados de marzo y hacia mucho calor. Secaron mas rapido de lo que dura un pedo
. En el tarro decia que en horno a 65º secaba en 4hs. y las chapas tomaron mas de 65º
Luego del almuerzo, prepare epoxi banco y probe sobre un carton... Aca ya dejo ser color de rosa lo facil
Las primeras piezas me salieron bastante bien. Si bien el epoxi es una pintura dificil de aplicar, bien aplicada toma una terminacion espejada, es muy dura al aplicar y si se diluye demasiado se corta.
Con la viscosidad que me dijo el chapista, le mande pero no era lo mismo que con el primer. O me quedana aspero o si intentaba cubrir bien me quedaba con mucha carga de pintura. Me costo mucho encontrarle el punto de pasada.
Tal es asi que el chasis del gabinete, la pieza mas grande se me chorreo un poco. La pintura parecia estar bien estando la cara pintada acostada, pero al cambiar de posicion la cara pintada, la pintura buscaba la gravedad. Lo ideal hubiera sido pintar una cara acostada, dejar que la pintura "tire" un par de horas y luego pintar otra cara acostada, que tire y asi... Pero hubiera termnado el dia del arquero.
Las chorreadas, las corrijo con lija una vez que frague bien la pintura, antes de darle la segunda mano para luego al final terminacion bicapa.
De todos modos como tengo que hacer algunas reformas en las chapas y luego darle otra mano, no pasa nada
Aca ya pintadas con Epoxi las piezas del interior y caras internas que van de blanco y una del frente que va de lila, junto con algunos accesorios y botones de pwr y reset tambien lila.
El siguiente paso es comenzar con las reformas en el tema de refrigeracion. Siempre y cuando la pintura este dura y me lo permita.
Aca es cuando me arrepenti en la elecion de la pintura epoxi. Tendria que haber utilizado poliuretanicas... Pero ya estaba en carrera y habia que seguir.
Bueno...
La cosa, es que al llegar esa tarde de la aduana (ya era el 10° dia, no recuerdo bien) reviso el estado de secado de las punturas y no pude dejar como estaban. Agarre la lija 180 y empece a lijar, cuando me quise acordar ya estaba el compresor con la pistola cargada con pintura. Aun no estando bien seca de las manos anteriores. Un rato de sol permitio darle mas solete.
Pero esta vez meti mas diluyente, bastante mas... Y ALELUYA SEA EL SEÑOR!!!!!!!!!!!!!!!!!!!!!!!! Doy con la formula de la Coca Cola !!!!
No me paro nadie, estuve toda la tarde repintando
Mientras secaban al sol, comence con el modding de la fuente XFX 600W que usara esa PC
Aca completamente desarmada la fuente.
La carcaza con una mano de PRIMER. Use primer en aerosol porqque la pistola ya estaba cargada con epoxi y tenia en aerosol.
Las segundas manos fueron de pelicula; Corregi casi todos los errores, el tema era la viscosidad. La complicacion fueque a media tarde con las piezas de color rosa. En la pintureria me recomendaron usar epoxi rojo para llegar al color deseado, pero Yo opte por entonador $15 antes de 1 litro de rojo $80 del cual usaria solo un 5%. La cosa es que cuando la pintura entonada secó, perdio su color quedando apenas diferenciable del blanco. Lo que me hizo ir nuevamente a la pintureria a comprar Epoxi rojo para corregir la cagada.
Aqui algunas pics de como van quedando en crudo algunas piezas el brillo espejado y la uniformidad de la pintura.... falta lijado y laca bicapa aun.
Tengan en cuenta que ver en fotos es una cosa comletameente a verlo de verdad.
El frente
Aca algunas piezas de chapa, incluidas las que quedarian rosa, pero ya secando la pintura, casi ni se diferencia el rosado del blanco.. Una cagada. Asi que despues de cenar ese mismo dia, ya le meti pintura con el color como va... Fotos mas adelante...
STAGE 3
* Reformas para refrigeracion y detalles decorativos
Con lo primero que empiezo es con un panel fontal donde ira un cooler de 8cm en las bahias sobrantes del frente. El material elegido fue MESH con perforaciones de 2mm.
El gabinete consta de 4 bahias de 5.25. La superior tendra un panel acrilico retroiluminado, la segunda una lectora de DVD y las dos restantes seran destinadas a la refrigeracion, en tanto que en la bahia de 3.5, va un lector multitarjetas.
Asi comienza la fabricacion del panel doble en Mesh...
Usando como plantilla una tapita de bahia, delineo el contorno con marcador indeleble.
Para el doblado de chapas me fabrique con dos perfiles en "L" ajustados en la morza y una planchuela, un plegador de chapa. Y a mazasos obtuve un doblado perfecto. Fundamental, de otra forma no bubiera sido posible hacer un panel con este material.
Luego corte con amoladora el sobrante para trabajar mas comodo.
El panel tendria que ser lo mas preciso posible, no mas de 1/2 milimetro fuera de medida. Y a tal escala es complicado calcular exactamente donde tiene que quedar el pliegue con una herramienta tan rudmentaria. A calibre tome las medidas a un factor de error de 0.1mm. Con lo que gane asi un poquito mas de margen de error en como me quedara el plegado. Coloque la tapa de la bahia para tomar las medidas...
Luego de marcado la linea de plegado a seguir doblando...
Los primeros dos pliegues uno a cada lado fue muy bien y me salio exacto a la medida del lugar en el frente. Ahora el problema se me presenta al cerrar la 3º oreja de la chapa. Previendo esto, hice un corte a 45º con el objetivo de marcar el boblez y luego terminarlo a mano. Pero al probar me di cuenta que no quedaria perfecto y se notaria el 3° pliegue.
Asi que la solucion al problema fue algo radical... Corte un perfil a la medida exacta entre las orejas y asi no me impediria al bajar el plegado
Aqui se ve como quedo el plegado aun estando apretada la chapa en la morza.
Aqui el panel semi terminado hechas las patitas para el montaje en el frente del gabinete.
PRIMERA CAGADA!!!!!!!!!! Al marcar para hacer las patiras tache al reves y corte las que tenia que dejar, Cuando lo presente me queria morir. varias horas de laburo al pedo!!!!!!!!!!!!! Otra pieza no iba a hacer, asi que le busque la vuelta.
Y mientras presentaba el panel pensando la manera de corregir este error, me acorde..... Y la lectora?? Donde la meto???? El panel es de 3 bahias y solo habra dos libres
SEGUNDA CAGADA!!!!!!!!!
Estuve a punto de tirar la pieza, incluso de no poner el panel retroiluminado. Respire 3 veces y me arriesgue a hacer la reforma y achicarlo a 2 bahias.
Panel reformado y presentado en posicion
Ya imprimado esperando pintura
COSTO DEL MESH: Gratis... Me regalaron ese recorte Tiempo en fabricar el panel 3:30 horas.
STAGE 4
Llegaron los perifericos que se compraron en china!!! (no llegaron el mismo dia, sino que en partes)
TECLADO SLIM, MOUSE PAD, AURICLARES IN EAR
MOUSE 1600dpi
ADORNO PARA MONITOR
PARLANTES MULTIMEDIA EN FORMATO PELUCHE
Aca una imagen de la idea de como debe quedar el frente, solo una idea usando fotoshop. Hay que definir la grafica final aun, pero esta cerca, para mi hija es perfecta, pero se puede hacer mejor. Hoy fui a la grafica donde suelo hacer trabajos habitualmente, donde tienen lo ultimo en laser e impresion y todo el piripipi, pero no tienen forma de imprimir sobre esa superficie y menos siendo curva.
Quiero imprimir algo asi directo en el frente, ahora que esta completamente liso sin poros para luego aplicar arriba 3 o 4 manos de laca "Berniz" bicapa, porque asi blanco liso como esta, parece el frente de una heladera SIAM.
STAGE 5
Estuve algo mas de un mes trabajando en la impresion del frente y no di pie con bola. Un dia se me ocurrio usar algun tipo de tranfer para probar... y decidi que hasta que no consiga transfer para hacer una prueba no quiero seguir. Es decir, hasta que no resuelva eso, no me conviene hacer la terminacion final en pintura, el dia que pinte, pinto todo de un saque. Lleva mucho laburo luego limpiar la pistola y los accsesorios para pintar una o dos piezas. Ademas para los retoques finales, tengo que preparar color y como la pintura dura un dia sin usar y luego ya no sirve, se corren riesgos que queden piezas de distintos colores. El laburo de pintura esta casi finalizado... El tema del tranfer, lo consegui, pero me tomo varias semanas y muchas pruebas hacer que me quede bien.
Aca unas fotos de las piezas ya pintadas en rosa chicle ya terminadas, ya que no vieron. el nuevo color. Tengo que retocar las partes que van con bicapa, que son los laterales, la tapa y el frente solo necesita laca sin retoque alguno.
Lo que si me voy a poner mañana Viernes Santo (no se olviden que me llevo tiempo hacerlo), armar la fuente y voy a hacer el frente de policarbonato que ira retroiluminado, o por lo menos a empezarlo. Aca tambien estuve un poco trabado, porque no consegui acrilico de 10mm. Lo maximo que consegui fue policarbonato de 6mm; la idea era unir dos para que quede de 12mm. Pero no consigo el adhesivo que va. Usaria Fastix como ultima opcion. Hice ya un par de pruebas, la gotita, PVC y no sirvieron, el fastix fue lo que mejor quedo aunque le quita transparencia, por eso es la ultima opcion. Ahora voy a ir a comprar los leds y a ver si consigo el adhesivo para acrilico, me mandaron a un lugar de manualidades que pueden tener.
En esta imagen estan los policarbonatos para construir el panel y se ven los laterales ya lijados matado el poro, tambien esperando Bicapa.
Y luego ya terminado el frente, usando nuevamente fotoshop como deberia quedar si lo puedo llevar a cabo. Si no habra que buscar otra forma de pintarlo no tan compleja. (Hay un plan B)
STAGE 6
PRIMERA PRUEBA EXITOSA EN TRANSFER!!!!!!!!!!
El tema es que es un poco atrevido lo que quiero lograr y se me complica paso a paso. Hay avances, pero son mas los fracasos. El tema del transfer me esta volviendo loco hace varias semanas porque no me queda como quiero. Creo que en el proximo intento le doy a la tecla. Lo mismo pense las ultimas 4 veces
(no pierdo esperanzas, a golpes se hacen los machos)
No se imaginan lo que recorri para llegar a esto, las veces que fracase al hacer un transfer sobre una superficie como esta, o que cuando lo tenia pipi cucu, se me salpico con agua y se corrio la tinta que necesita 48 hs de secado pero tenia solo 1 hora de colocado. En fin... La cosa es que tuve que despintar por completo y empece de cero con el panel frontal mas de una vez ya que que es el que mas se lucira y el que mejor tiene que quedar. Que por cierto hace un ratito termine de pintar nuevamente... Ya perdi la cuenta de las veces que lo repinte
La ultima repintada, use otro metodo, le di calor con pistola de aire apenas pintado, lo lleve a 75º por 1/2 hora y ahora esta en el freezer a -18º . Ya lo voy a sacar para que seque a temperatura ambiente a ver si mañana se endureció y puedo lijar para aplicar el transfer sigueindo el consejo a cerca de la terminadion del poro y arugado de la pintura(obvio que fui varias veces mas a lo del amigo chapisa)... Vamos a ver que sale me parecio medio raro la del calor y freezer, pero le hice caso. Siguiendo la instruccion de quien sabe del tema.
Lo que pretendo es muy dificil, me lo explico el chapista amigo a quien consulto casi a diario y a su hijo, dueños del taller. Cuando ayer le contaba al hijo como iba avanzando, quien ademas es aficionado a los hobbies y se cagaba de risa, me enseño un par de tecnicas sobre moldes y matrices para relieves para fibra de vidrio y cosas que por ahora no voy a usar, pero me abrio un poco la cabeza para hacer algo mas adelante. Y me hizo usar las variables de temperatura para el epoxi que estoy haciendo aunque no le tengo mucha fe.
La pintura no es tan facil como pensaba, que pinto y al rato esta lista... Por mas que sea a dos componentes y toda la bola, lleva su tiempo y su modo de secado... Me doy cuenta que es un arte y lo estoy descubriendo a prueba y error. Es decir, la idea es que me quede un espejo efecto piano y me doy cuenta que no todo lo que brilla es oro. Lo que parece facil es mas dificil que la mierda, pero vamos a ver como termina. Creo que no voy por buen camino.
STAGE 7
Como ya les dije, me trabe en la parte del transfer. Una vez que di con el metodo, me costo un infierno que me quede bien. Luego mtenia la tapa del frente, que ofrecia un obstaculo inimaginable!!!.
La parte redondeada de arriba en la tapa me hizo parir... Hasta fue necesaria una remoción total de la pintura para comenzar de cero no se cuantas veces. Fueron mas de 7 los intentos hasta que me quedo bien. El transfer es demasiado delicado y se estropea muy facil y se usa calor con una plancha para que se adhiera. Aca les muestro en donde quedaba mal una y otra vez y en este que fue el ante ultimo intento que lije la parte mala para tratar de emparchar, pero fue inutil.
Por suerte con mucha paciencia pude sacar el transfer sin estropear a pintura. Hice el intento nuevamente pero dejando la parte que no me salia bien. Es decir modifique el dibujo para que sea un centimetro mas corto, asi seria una superficie plana. Y eureka!!!!!!!!!!!!!!!!!!!!!!
Aqui el resultado ya con una mano apenas de laca bicapa poliuretanica a 2 componentes...
Me senti realizado ese dia cuando termine de pintar
Aca ya tiene dos manos.
Y no se si brilla el hijo de puta, despues de lo que me hizo renegar. No deje practicamente un solo dia de hacer algo en este trabajo. Pero sin antes terminar el transfer no queria seguir. Ya que todo lo demas requeria pintura. Ya para todo esto, hacia como 3 meses que habia empezado.
Al usar la laca, me entusiasme mal!!!!!!!!!! Queria pintar todo jaja. Nada que ver la verga de epoxi al lado de la laca, esa va como piñazo. Asi que le di una mano a todas las partes del gabinete ya pintadas. Asi que mañana si tengo tiempo empieza el armado del gabo.
Al frente le faltan por lo menos dos manos mas de laca previo lijado para alcanzar la terminacion vidriosa y sin poro.
Mientras tanto, y ya que prepare el compresor... Mientras secaba la primer mano de laca me fui corriendo a comprar una lectora de DVD. Ya que las usadas que tengo, ninguna anda bien, leen a veces y a veces no, ya tienen unos años y a pesar que no tienen mucho uso, no quieren mas lola.
Compre una SONY comunacha. Aca vean como la destripamos y preparo para mandarle soplete
Como ven voy poniendo cinta de pintura en donde no quiero que no penetre la pintura
Aca se me colgo la maquina:s Bue... Para que seque colgue la lectora recien pintada de un alambre. Eso me permitio pintarla toda de una sola vez
STAGE 8
Para todo esto, me seguia todo el tiempo la nena con su incesante pregunta: Papaaa!!!! ¿Cuando vas a terminar mi compu??????????????????????????????????????????
Sigue de cerca cada paso. Cuando vienen amigas a casa le muestra las cosas y les cuenta sobre su computadora. A todo esto ya estamos cerca del 4° mes desde que empece el trabajo y aun falta mucho...
Empece a armar la carcaza del gabinete. Una vez que les di una mano de laca poliuretanica a cada pieza.
Aca una de las partes que va por la 3ª mano de laca y los frentes de las lectoras a la 2ª.
Aca la fuente ya pintada y armada esperando nomas...
Y ambas partes del frente, con 7 u 8 manos de laca (perdi la cuenta) previo lijado luego del secado completo de la 3ª mano. Ya corregida alguna chorreada en algun lateral, alisado total del poro. Las ultimas manos fueron a mayor presion mas abierto el abanico y la mezcla mas liquida que en las primeras y a su vez meti el doble de catalizador para acelerar el secado. Entre las manos de hoy deje secar aproximadamente 40 minutos a 1 hora entre pasadas. Como quedo, no creo que haga falta lija para corregir ni alizar poros. Hay que ver mañana que haya tirado a ver como quedo. Ahi le voy a dar al menos dos dias para que endurezca, y quizas le de mas. Hacen falta mas de 7 dias para alcanzar el curado completo.
Por ultimo los frentes de las lectoras terminados.
En pinturas tengan en cuenta que llevo gastado el doble +/- de lo que gaste al principio. Si hubiera optado por poliretanica (ya lo saben), hubiera sido mas facil y gastado menos.
STAGE 9
Hasta llegar aca, entrando al 4° mes por una cosa o por otra, el trabajo estuvo en Stan By mas de 1 mes y un poco mas... Pero sigue señores!!!!!!!!!!!
El gabinete esta practicamente terminado desde hace tiempo. Pero como faltaba el hard (micro, mother y memos) quedo en standby hasta que la semana pasada actualice parte de mi hard y le paso el mio a esta compu. Es por eso que veran cosas no concordantes en cuanto al hard, pero esporque las cosas son heredadas de mi hard, solo el micro y la lectora fueron compradas exlusivamente para esta maquina.
*Pasos fnales :
1- Panel acrilico grabado con laser: Lo mande a grabar hace algo mas de una semana y mañana lo voy a retirar. Luego tengo que diseñar el sistema de retroiluminacion.
2- Ventana lateral: Tambien compre el acrilico hace mas de una semana y mañana veo si lo termino.
3- Monitor: Aun falta, tengo que comprar uno y luego moddearlo, pero para ello voy a usar pinturas poliuretanicas, ya que el epoxi no queda como quiero y llva mucho trabajo.
Hoy por lo pronto ya empece con el montaje del hard y armado del frente, colocado de leds pwr y reset y botones. Esto me llevo mucho trabajo, ya que de tantas manos de pinturas y laca los orificios quedaron mas chicos y con mucha paciencia los lleve al tamaño original. tengo que retocar el boton de encendido que quedo muy bajo y algo torcido. Para el boton de encendido use un muñequito de Kitty y para el reset una flor plastica.
EL HARD EMPLEADO EN ESTA PC
MICROPROCESADOR: AMD - ATHLON x2 245 (Multi Core a 2.9 ghz)
MOTHER: ASUS M4A78EM
MEMORIA: KINGSTON 8GB DDR2 800mhz
VIDEO: NVIDIA GEFORCE 7100 256mb
AUDIO: SOUND BLASTER AUDIGY 7.1 Channel
HD: 1TB Seagate
REFRIGERACION: Cooler stock del PHENOM 955 (de mi maquina que nunca saque de su caja)
XFX 600watt
UNIDAD DE DVD: SONY
Otros:
MONITOR No definido
TECLADO: Hello Kitty oficial Sanrio
MOUSE: Hello Kitty oficial Sanrio
PARLANTES: Peluches de Hello Kitty
Empezamos ahora si con el montaje del hard, el gabo esta terminado y comienza el armado.
El micro con su cooler stock, el cual no fue colocado. Veran en la foto que este cooler es chico, y en el que esta colocado se aprecian varios Head Pipes, ademas es mucho mas importante el discipador.
La VGA, a la que le cambie el discipador stock, por un cooler con un mejor discipador comprado una vez en DealExtreme (China) por u$5.84. Puesto que nunca lo use, ahora me vino al pelo. A la derecha se ve el discipador que se retiro.
La placa de sonido
El HDD
STAGE 10
* El tramo final
Antes de continuar con el montaje del hard, le doy unas 2 ultimas manos de laca a los paneles laterales y superior.
Aca ya luego de laqueado este panel y colocada ventana de acrilico en el panel izquierdo.
Ahora una vez que me hicieron el grabado laser sobre un policarbonato, comienzo con la retroiluminacion del panel, lo que me resulto bastante mas dificil de lo que pensaba
Aca una prueba que hice con un torno neumatico, pero no me salio ni parecido a lo que tenia en mente... Murio solo en el intento esa prueba.
Comienzo perforando en los costados uns orificios de 3mm donde se introducen uno leds.
Luego le pegue un vinilo blanco detras para lograr el efecto neon. Pero lamentablemente no me gusto nada una vez encendido.
Aca se me presento el mayor problema, ya que no pude de ninguna forma hacer los agujeros a maquina por donde ingresarian los leds a panel, por el escaso espacio, no daban los angulos. Asi que recurri a una demasiado compleja herramienta de alta tecnologia.
Un clavo caliente
El panel presentado luego de quitarle el film blanco, listo para poner los 4 leds a traves de los orificios, que estos hacen a su vez de traba para que el panel permanezca en su sitio como si fueran cerrojos.
Aqui ya terminado, la mejor opcion para lograr el efecto neon, fue una lamina de carton detras. sin que este pegada al panel ya que los adhesivos juegan en contra con la luz y anulan el efecto. Lo ideal es que haya una minima separacion de aire entre materiales.
Ahora si ya con el hard montado, comienza la instalacion de Windows mientras voy terminando.
Asi quedo el panel que acabamos de hacer, y por el que estuve 2 dias trabajando para que quede como queria...

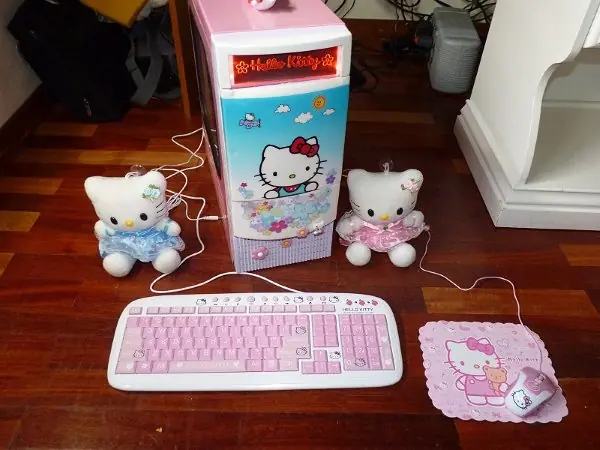

Bueno... Aca les presento el trabajo terminado. Lo unico que me queda por hacer es el monitor, que aun no lo compre. Y tambien mandar a hacer un desktop acorde a la tematica, porque por ahora no tiene escritorio en su habitacion.
Lo unico que resta al gabinete, son unos stickers 3D que habiamos comprado, pero resulta que mi nena los uso hace unas semanas para jugar y pegarlos en los cuadernos de la escuela. Asi que habra que comprarlos otra vez. Apenas los ponga actualizo.
Espero haya gustado este modd...
En estos dias, me pongo con el sistema operativo. Donde la tematica va a ser completamente de kitty. Para lo cual tengo algunas cositas preparadas.
