Materiales:
- Teclado
- EL-Wire
- Leds de alta luminosidad (3 o 4) dependiendo de cuantos leds tenga tu teclado
- Soldadura
- Barra de silicona (o La Gotita para pegar el EL-Wire en el teclado)
- Cable electrico de dos vias (para el poder de 12V sacado desde la PSU)
-Funda termoretractil de 3mm y 7mm (lamas angosta para lasterminaciones de las soldaduras de cables, y la masgrande para forrarel cable adicional que saca poder de la parteposterior del gabinete yla PSU)
- Plug mini de audio mono macho
- Plug mini de audio mono hembra (para chassis)
- Switch de palanca miniaturizado (para chassis)
Herramientas:
- Dremel o Multiproposito con extension flexible
- Cautin (idealmente punta fina y bajo wattaje, 15 a 20W)
-Idealmente un soporte para cautin y unaestacion de trabajo desoldadura con pinzas y lupa (yo solo tengo elsoporte para cautin)
- Pistola de silicona caliente (no es necesario si usas La Gotita)
- Alicate (o Pelacables idealmente)
- Destornilladores (del tipo y tamaño adecuado para los tornillos presentes en tu teclado)
-Taladro y broca de metal de 4mm para el orificio en la parte posteriordel gabinete (yo lo hice con Dremel pero demore un mundo)
- Martillo y clavo (para el punto donde se hara el orificio en la parte posterior del gabinete)
- Fuente de poder de pruebas (idealmente) o un cargador de IPOD o MP3 si tu teclado es de USB

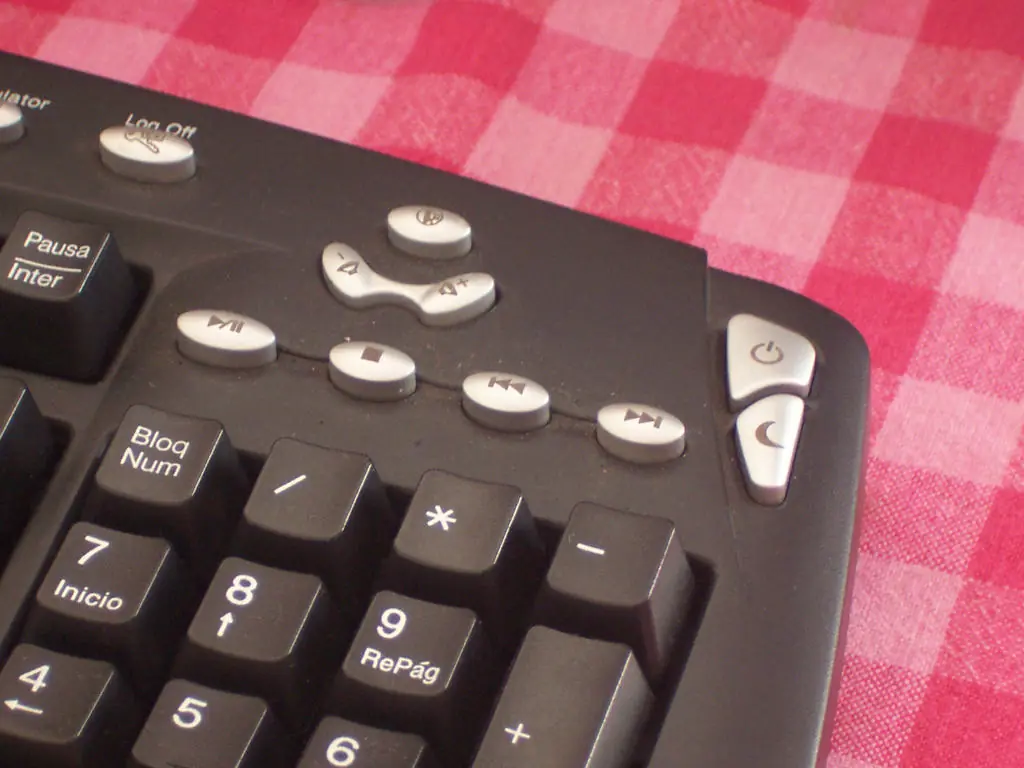

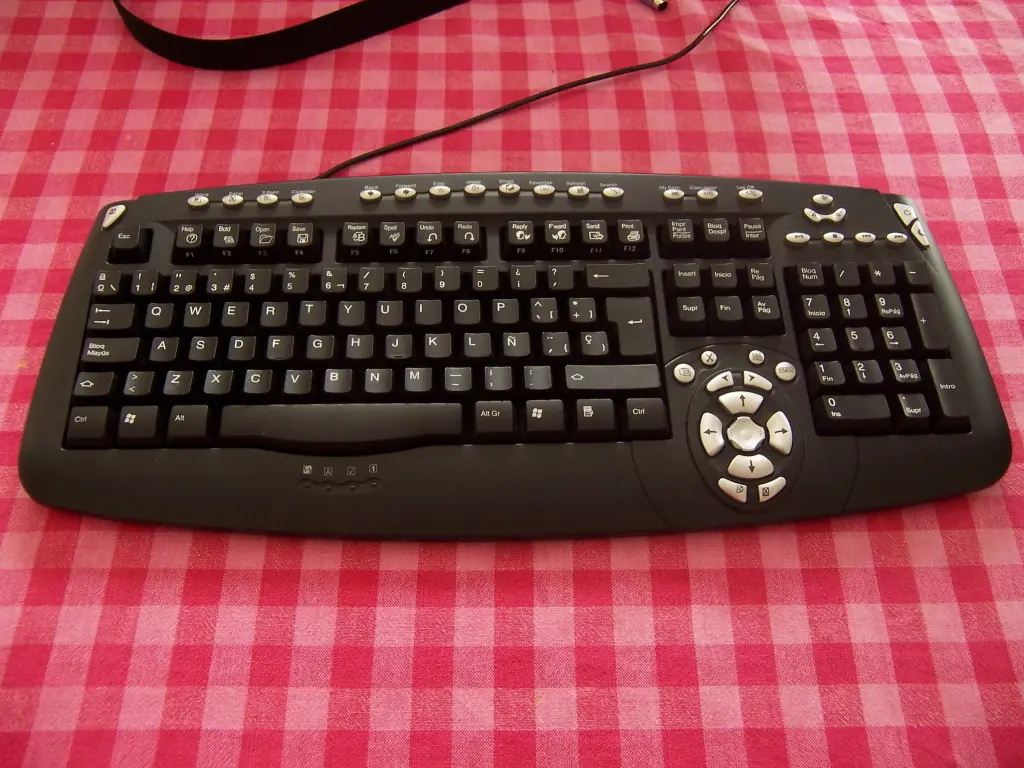

Este es el sujeto previo a ser expuesto a modificacion

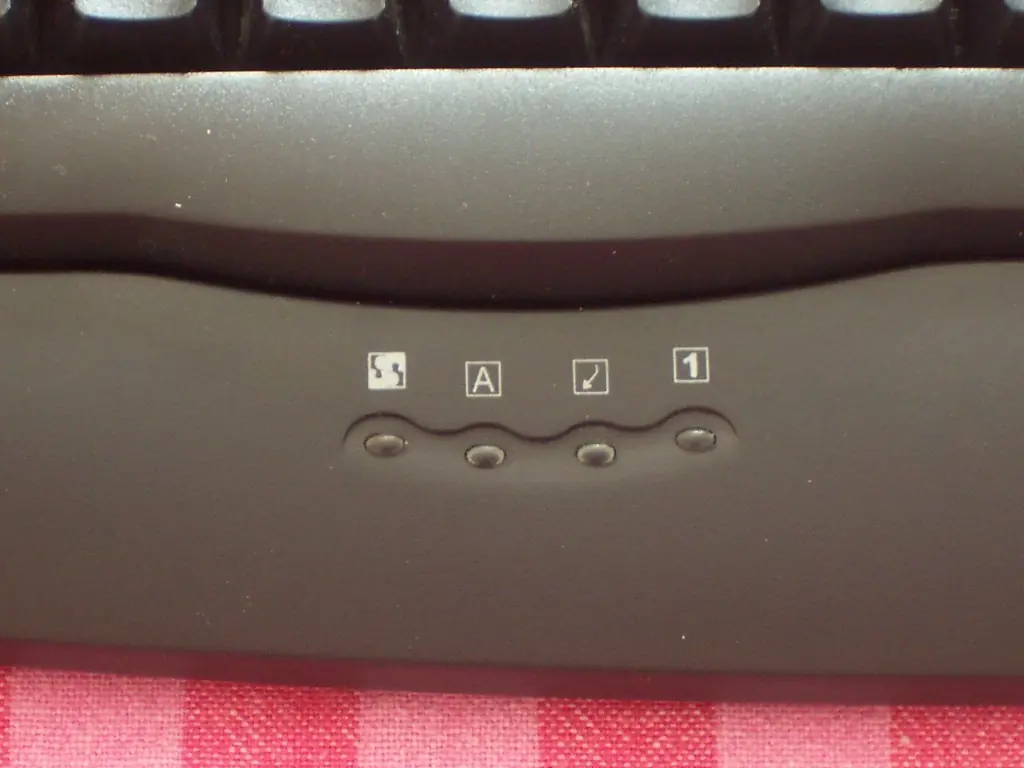

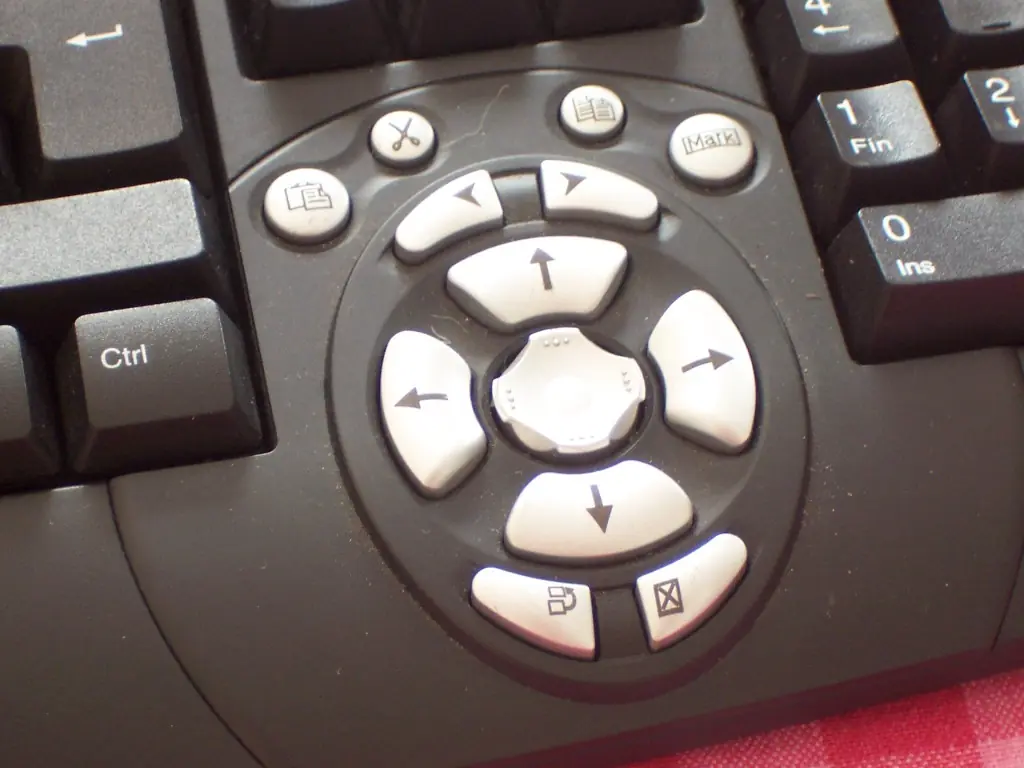

Puedenverdonde estan situados los leds, los cuales cambie por leds azules dealtapor supuesto… Tiene varios botones adicionales que fue una de lascosasque me gusto mucho… lo otro es que es negro… hace tiempo queriaunteclado negro… que hiciera juego con mi gabinete…

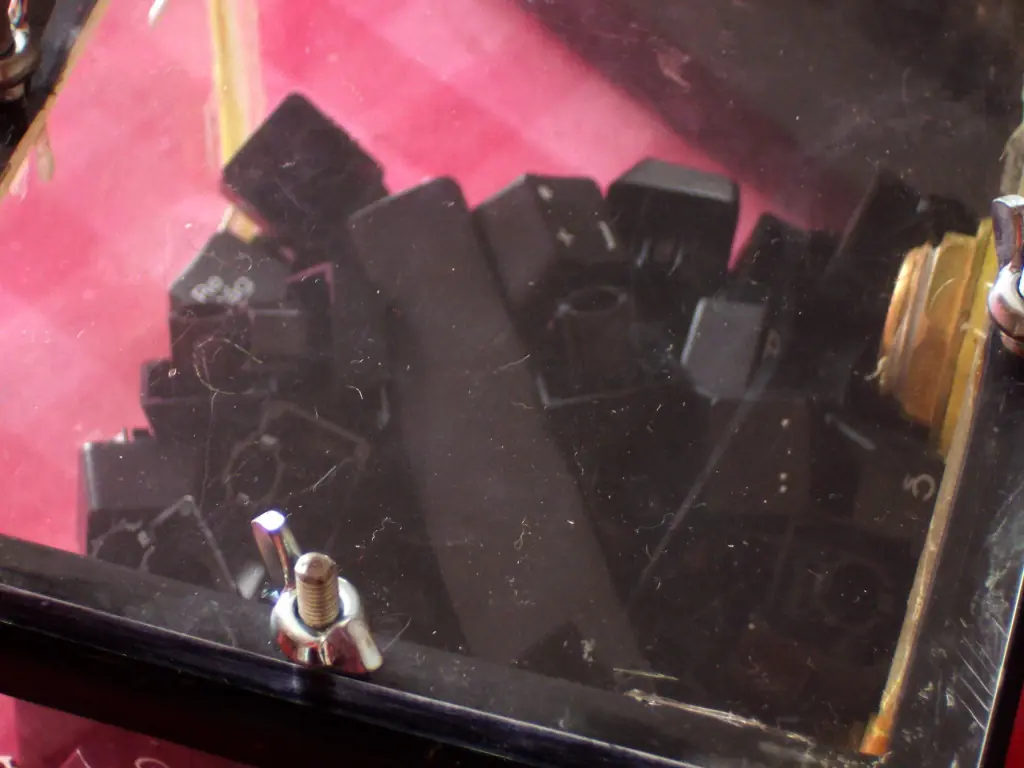

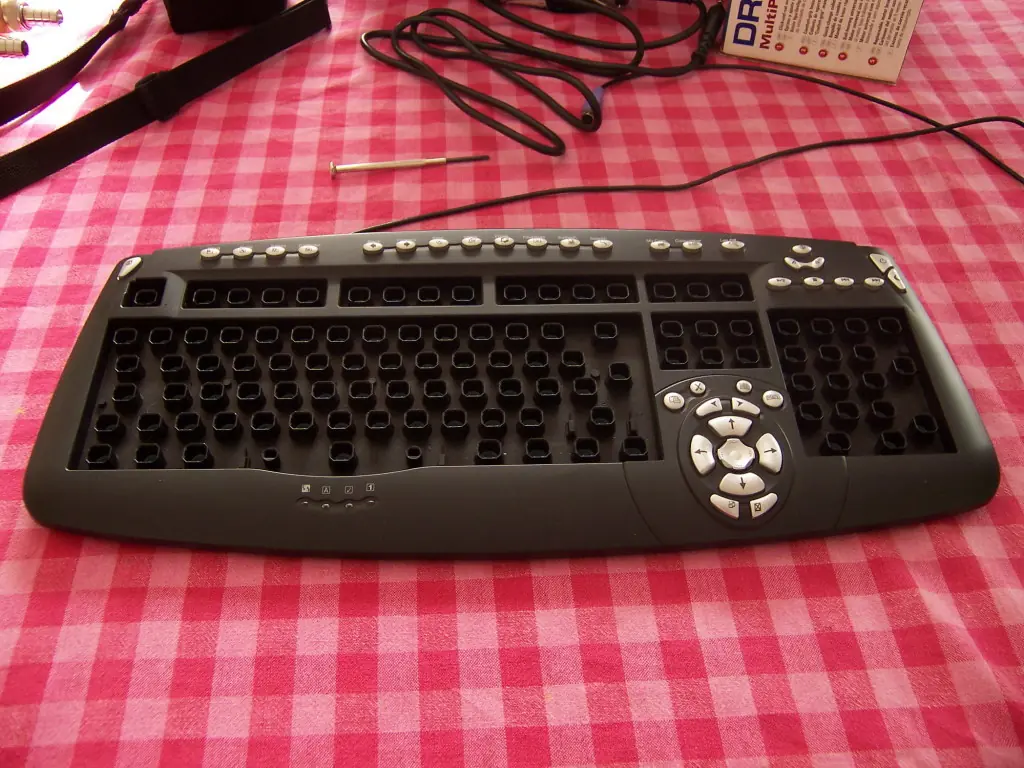

Aquivenal amigo teclado sin sus teclas, las cuales para que no seperdieranpuse en un reservorio acrilico de bomba que empezo a fallar yse filtra(proximamente servira para el modding del mouse una parte yotra paralas patas de acrilico de mi gabinete jejeje)

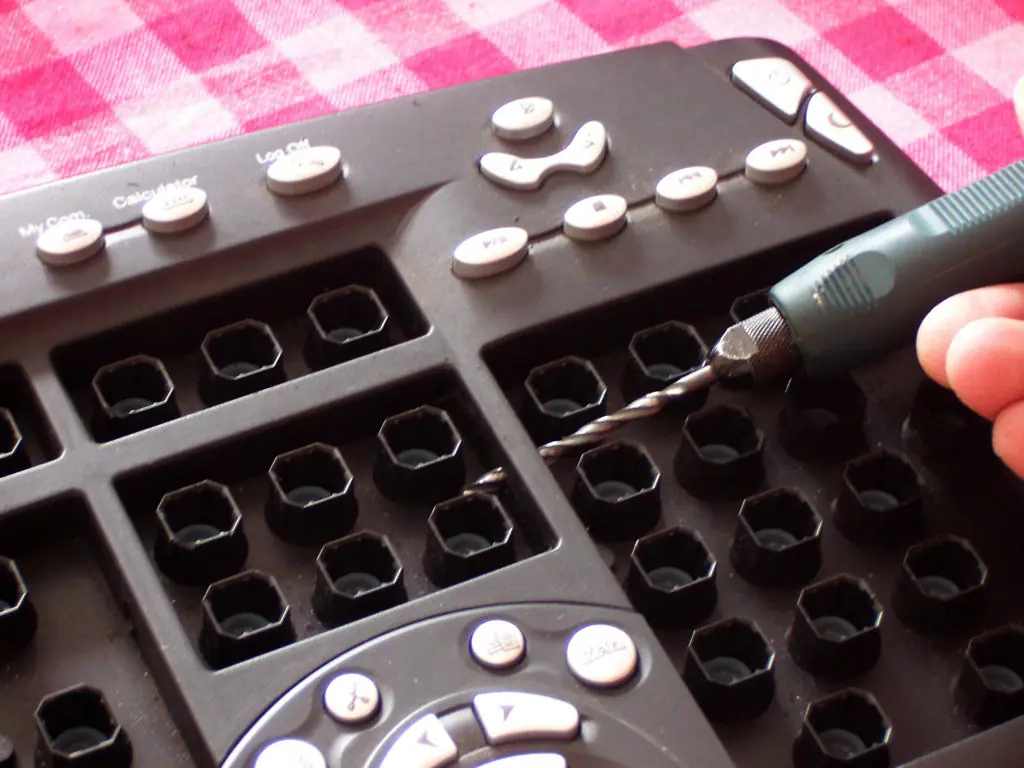

Buenoparapoder instalar el EL-Wire hay que hacer algunos orificios en eltecladopara comunicar los distintos compartimentos entre si… y tenerclaro pordonde va a salir el EL-Wire desde el interior del teclado aesoscompartimentos… yo lo hice salir por el sector del tecladonumerico…
Bueno,unavez que estan hechos los orificios, desarmas el teclado e insertaselEL-Wire desde dentro hacia afuera, y vas trazando la ruta queseguira entu teclado… La idea es que ilumine la mayor cantidad detaclas y seaarmonioso y que no te queden zonas sin iluminar… al menosen mi tecladoyo segui la ruta que se muestra abajo.

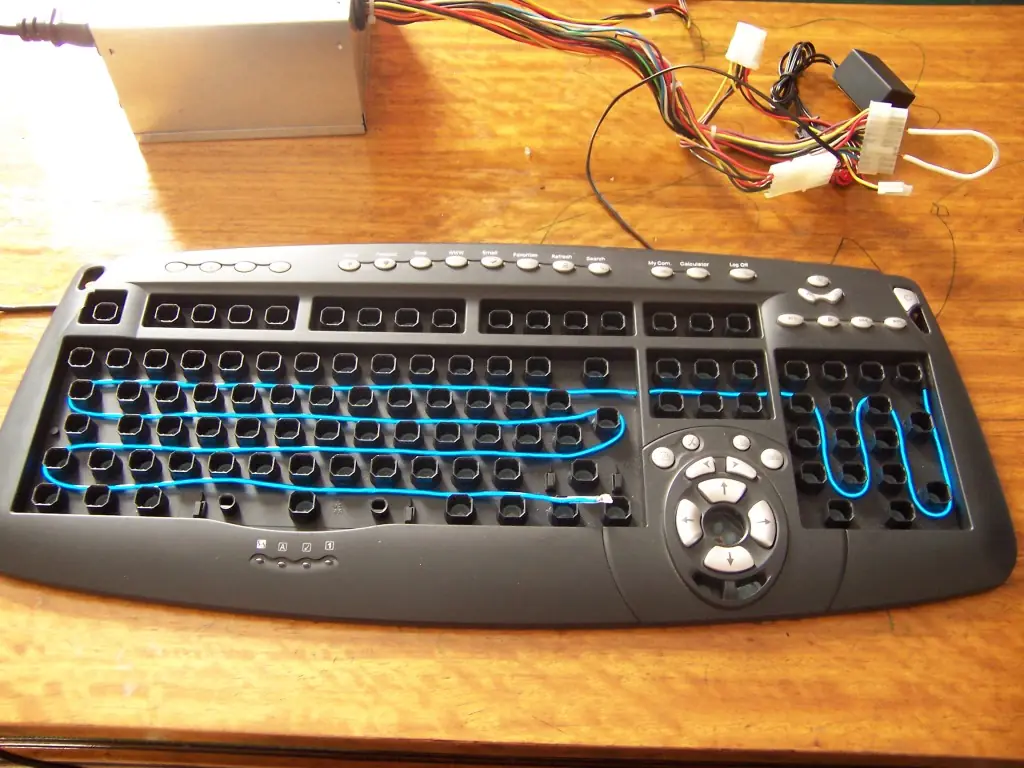

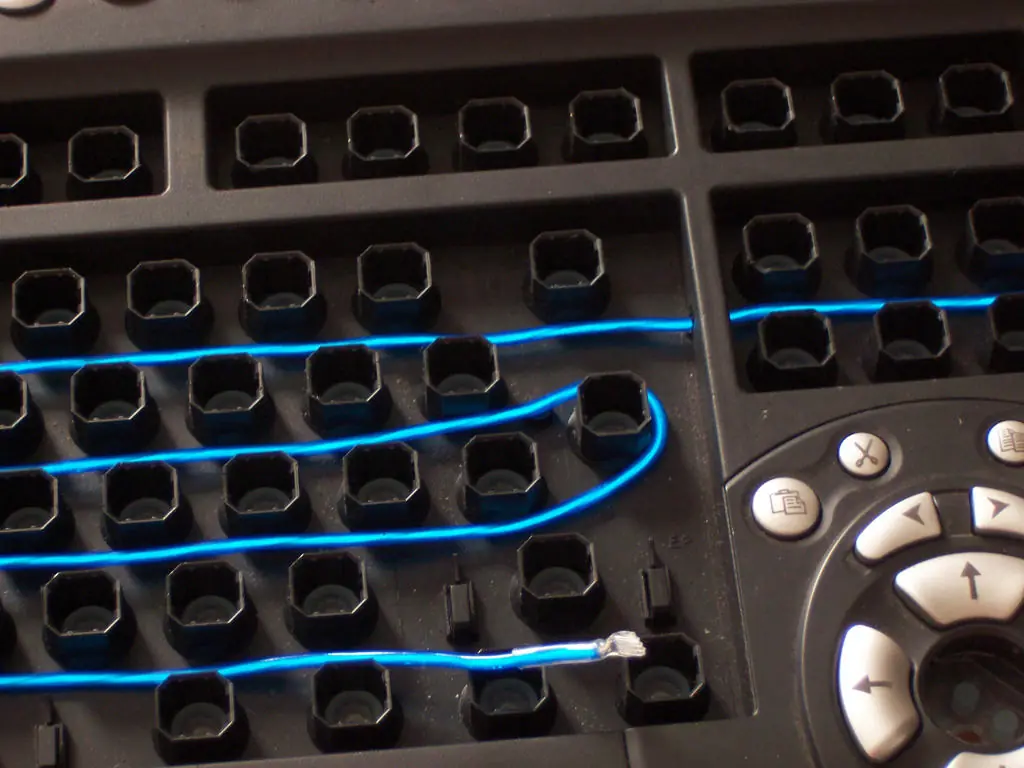

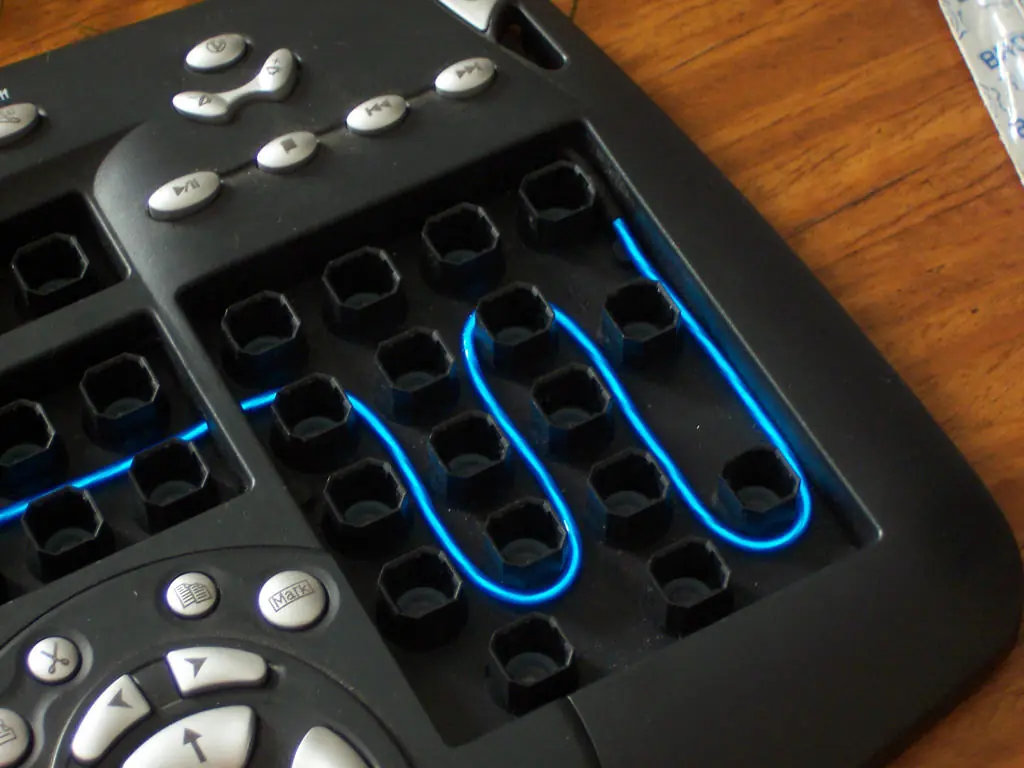

Aqui ven el EL-Wire aun suelto, sin fijaciones y encendido para ver como quedaba… y otras dos fotos con mas detalle…

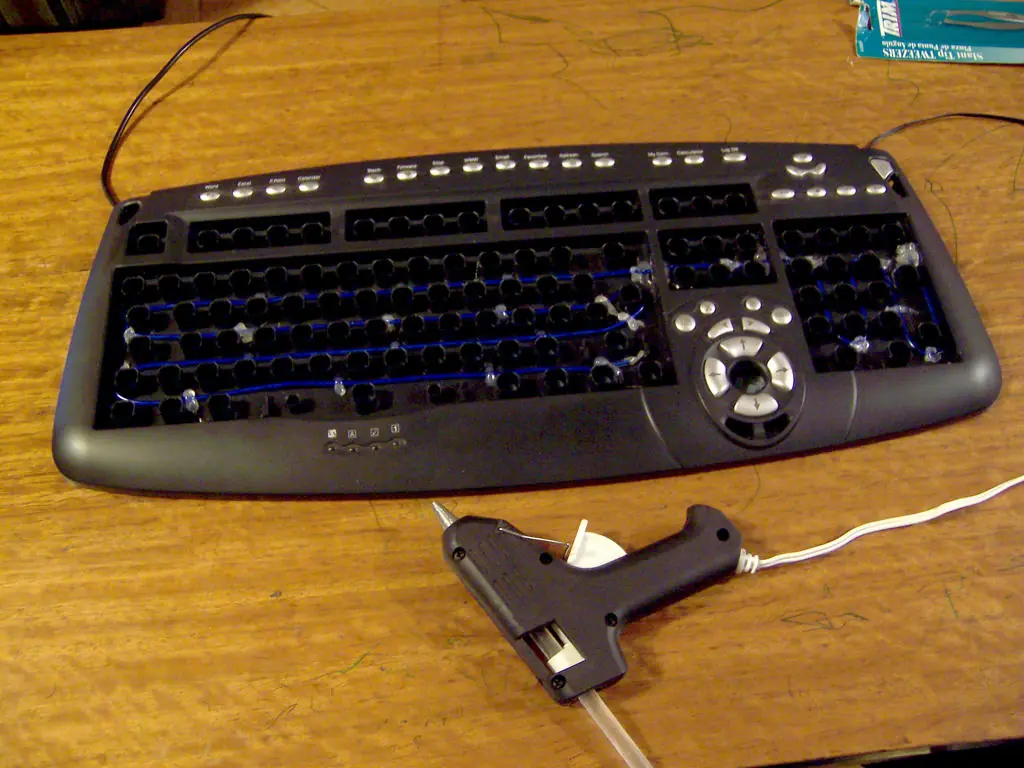

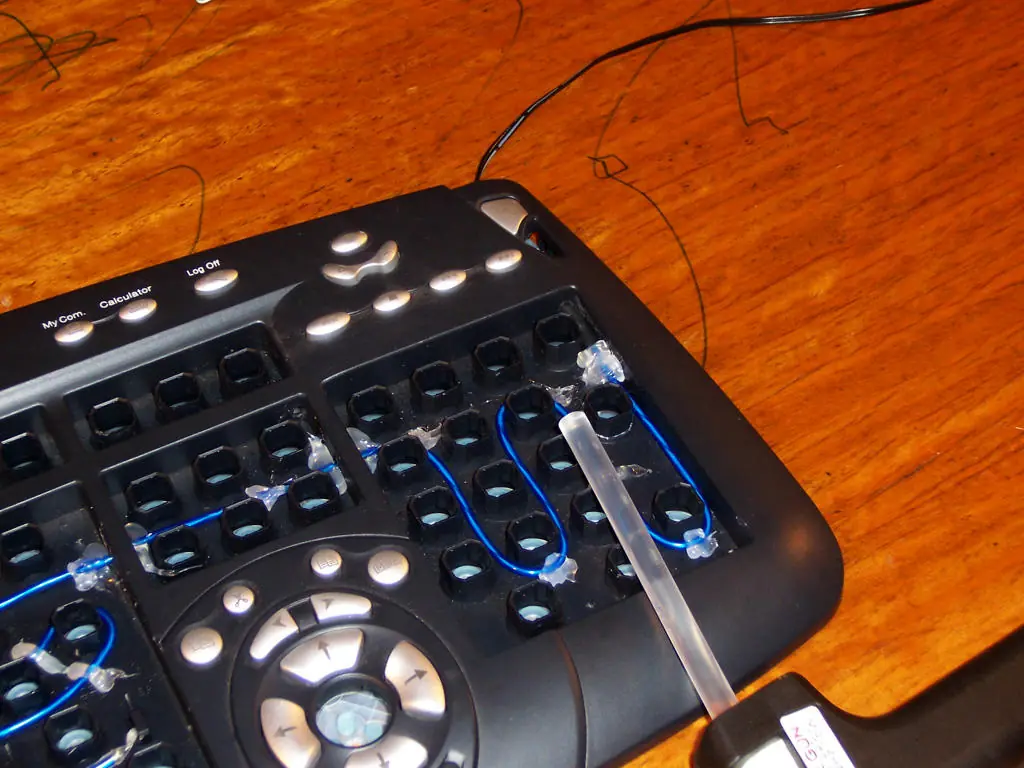

Unavezque decidi que la ruta seguida era la mas adecuada… utilice unapistolade silicona caliente para fijar el EL-Wire… no es muy sencilloporquehay que dejar que se sece bien para que pegue al plastico… estasiliconacaliente no pega muy bien el plastico… una vez que lo tuvelisto se meocurrio que podria haber probado pegarlo con la gotita(Super BonderExtra), pues despues probe pegar plasticos transparentesentre si y lagotita no se come el plastico… asi que si otro lo va ahacer mejor usela Gotita u otro pegamento similar…
Buenoahoraviene la parte del encendido… como yo no quiero que el EL-Wireesteencendido en todo momento ubique un punto en mi teclado en elcualcupiera un switch de palanca mini… hice el orificio con mi dremelyVOILA… En la segunday tercera fotos pueden ver donde ubique elinversordel EL-Wire.
Importantedecirque el cable El-Wire viene con un conector especial para ponerloalinversor y que el inversor trae un molex para conectarlo a los 12Vde laPSU… Bueno ese conector del El-Wire fue eliminado y el cable fuesoldadodirectamente al cable que sale del inversor, y fue reutilizadoen laextension que va al switch de palanca… El molex del EL-Wire fuecortadoy el cable de poder del inversor fue conectado a un cableadicional queva junto con el cable del teclado forrado en una fundatermoretractilpara hacer ver mas elegante el Modd.

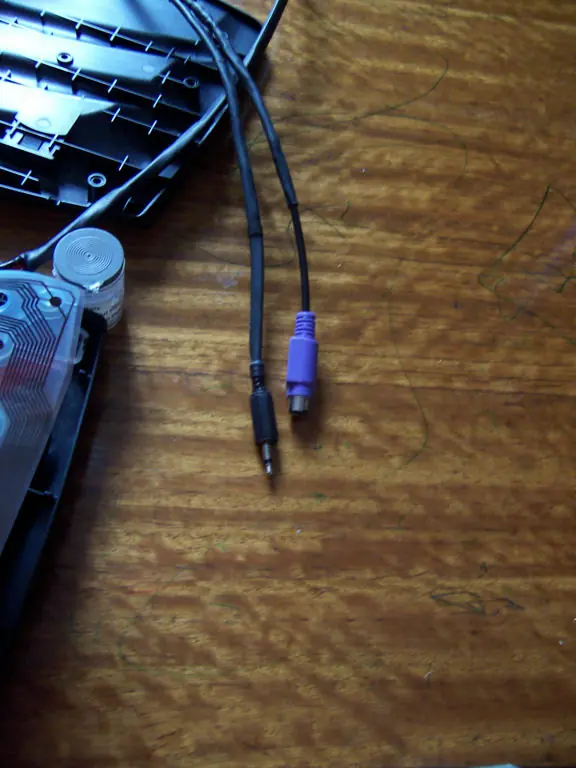

Aquipuedenver el conector PS/2 del teclado y un plug mono de audio detamañomini… por este conector ingresa el poder hacia el inversor… venquequeda elegante la terminacion…

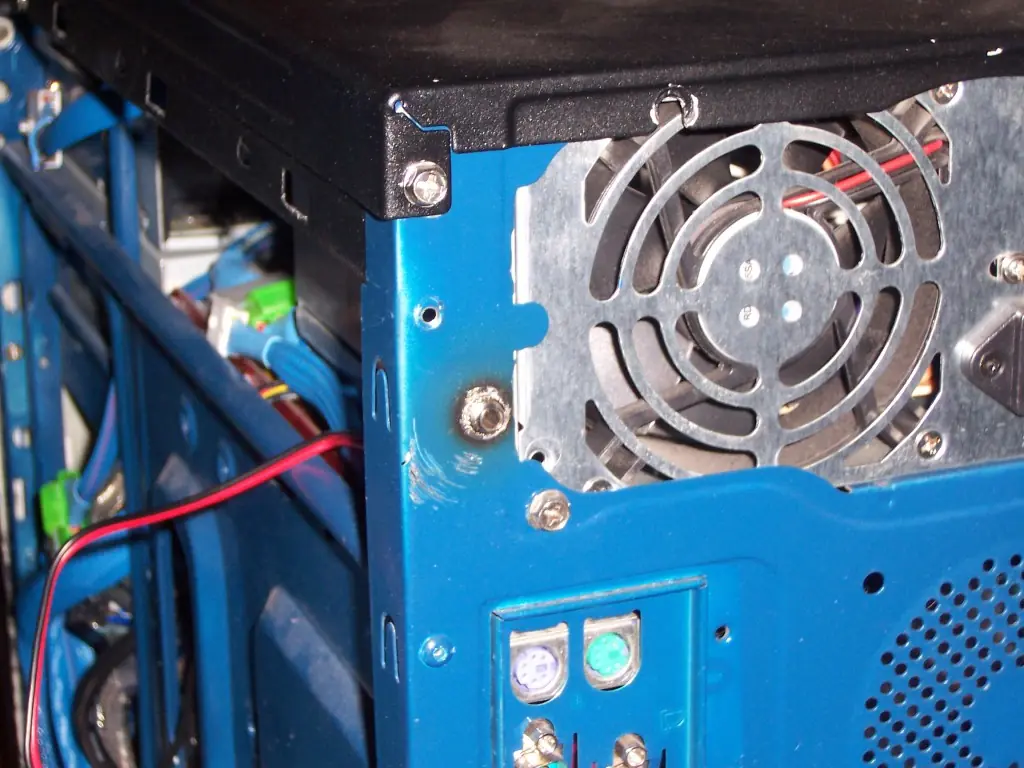

Ustedessepreguntaran… y a donde va ese plug mini?? Bueno aqui les va lafoto…hice un orificio para un conector hembra mono mini en laparteposterior del gabinete, aun lado de la PSU y cerca del puerto PS/2delteclado… esta parte de la lata del gabinete es especialmentegruesa…casi me heche una broca de 3mm en el proceso… recomiendo con unpunzono un clavo marcar donde va a quedar el agujero y realizar eltrabajocon taladro, no con dremel, y con broca de metal…

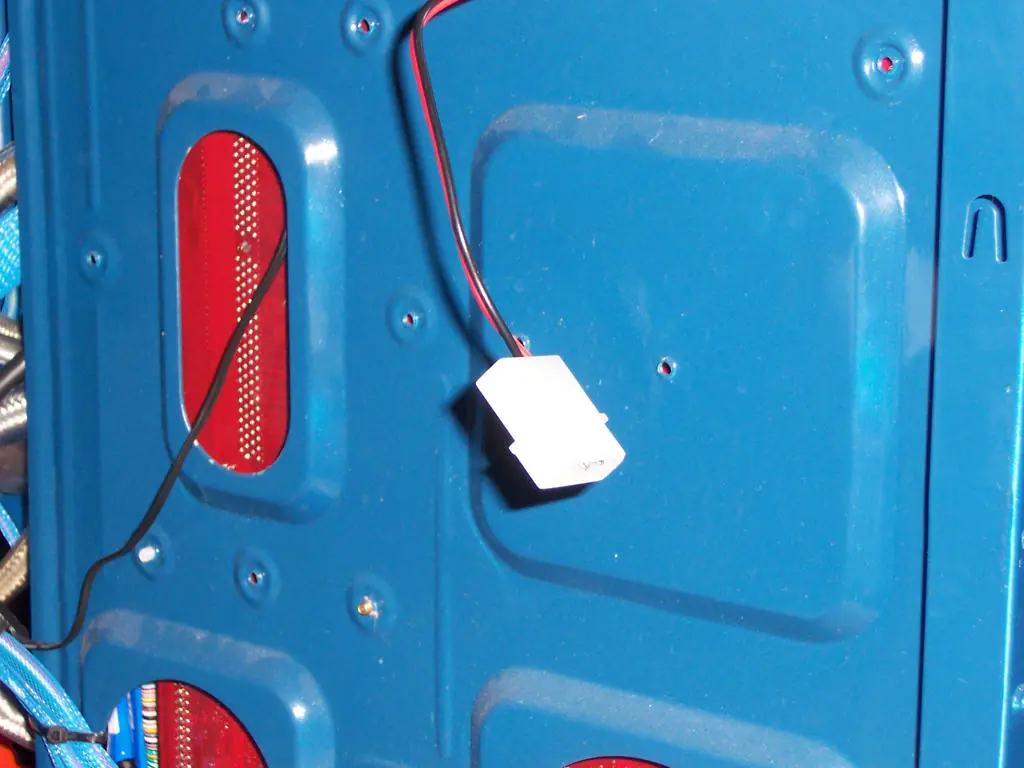

Ahora…dondecreen que fue a parar el molex del EL-Wire?? Pues justamente auise vedonde fue utilizado… no queria dejar mi PSU pegada al gabineteasi queutilice este molex y de esta forma queda mas ordenada laconeccioninterna del poder del EL-Wire hacia el teclado… que tal??
Estoessolo para mostrarles la CANTIDAD de cables que queda escondido delavista.. de tal forma que a traves de la ventana se vea masordenado…mas adelante mostrare la ventana pues por ahora no tengo unafotoadecuada…

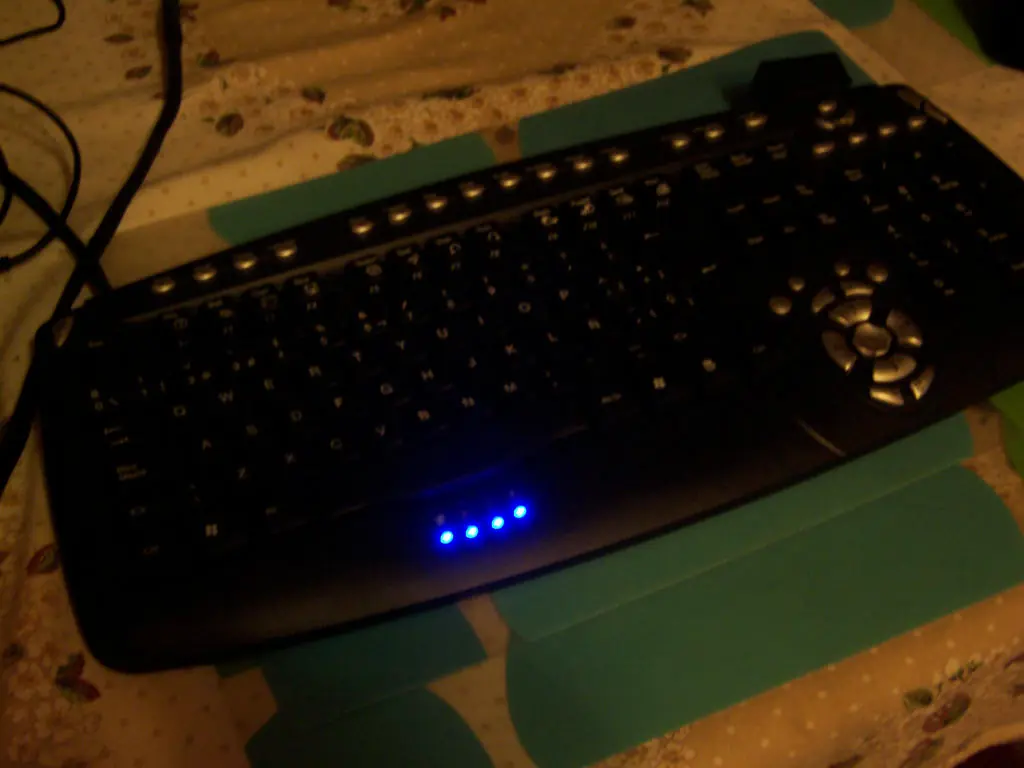

Y el resultado final… un teclado con cambio de leds azules e iluminacion por debajo con un bello EL-Wire azul
Nota:Yo1º Que Nada LoProbare Con El Teclado Viejo ! Y no Es Necesario HacerUnHueco al Gabinete o CPU atras Algunos Led Que viene Para Las motosSon aPilas Pregunten En Cualqier Casa De Autos o Motos.Aunque LePuedenCambiar La Conexion A Una Electrica Asi No Gastan Pilas. Lo DigoPorExperiencia.. jeje
