LA HISTORIA DE LAS TARJETAS GRÁFICAS - POR BRANKO MANDICHE
Hoy por hoy es inconcebible un equipo informático sin tarjeta de vídeo, este es además uno de los componentes del ordenador que históricamente más han y están evolucionando, seguramente ni los más nostálgicos volverían a los años '60 en el que los ordenadores se comunicaban con nosotros mediante la emisión de mensajes a través de primitivas impresoras de línea.
DESCRIPCIÓN
Una tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora de gráficos o adaptador de pantalla, es una tarjeta de expansión para una computadora u ordenador, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor o televisor.
HISTORIA
Todo parte a los finales de los años 60 , cuando se pasa de usar impresoras como elemento de visualización a utilizar monitores. Estas primeras tarjetas visualizaban texto a 40x25 u 80x25.
La primera tarjeta de vídeo, que se presentó junto al primer PC, fué desarrollada por IBM en 1980, recibió el nombre de MDA (Monochrome Display Adapter), sólo era capaz de trabajar en modo texto, representando 25x80 lineas en pantalla. Apenas disponía de RAM de vídeo (4 Kbytes) lo que hacía que sólo pudiera trabajar con una página en memoria. Para este tipo de tarjetas se usaban monitores monocromo (normalmente de tonalidad verde) de ahí el nombre que recibe esta tarjeta. Durante muchos años esta tarjeta, fué tomada como el estándar en tarjetas de vídeo monocromo.
Imagen de la tarjeta MDA :
Los primeros gráficos y colores llegaron a los ordenadores en 1981 con la CGA (Color Graphics Adapter), ésta era capaz de trabajar tanto en modo texto como en modo gráfico.
En modo texto al igual que la MDA, representa 25 líneas y 80 columnas en pantalla, pero el texto era menos legible, debido a que los diferentes caracteres se basaban en una matriz de puntos más pequeña que en el caso de las tarjetas MDA. En modo gráfico, la CGA podía representar 4 colores con una resolución de 320 x 200 puntos.
La CGA estaba equipada con cuatro veces más memoria que su antecesora (16Kbytes) y podía conectarse a monitores RGB que eran capaces de emitir color (una mejora considerable si pensamos que la MDA se conectaba a monitores monocromo).
Dejando de lado por un momento a IBM, hablaremos de la HGC (Hércules Graphics Card) que salió al mercado un año después de la aparición del primer PC.
Sus posibilidades con respecto de las anteriores eran abrumadoras puesto que además del modo texto, la tarjeta HGC puede gestionar dos páginas gráficas con una resolución de 720x348 puntos en pantalla. Con ello combina la estupenda legibilidad en modo texto de la MDA con las capacidades gráficas de la CGA, ampliando incluso la resolución, sin embargo la tarjeta HGC no era capaz de mostrar color por pantalla por lo que no llegó a estandarizarse como la CGA. La tarjeta Hércules tenía una memoria de 643 Kbytes y no era totalmente compatible con las tarjetas de IBM.

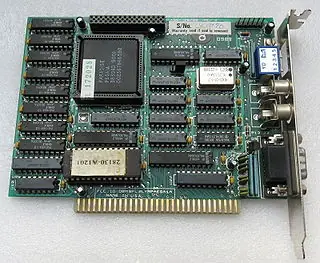

IBM en 1985 presentó la EGA (Enhaced Graphics Adapter), esta tarjeta era totalmente compatible con la MDA y la CGA. Con una resolución en el modo gráfico de 640x350 puntos, se podían representar 16 colores diferentes de una paleta de 64 colores, con ram de 256 kbytes.
Estas cifras hacían ya posible que los entornos gráficos se extendieran al mundo PC (los Apple llevaban años con ello), aparecieron entonces GEM y Windows entre muchos.
Acercándonos al año 1990, IBM desarrollo dos tarjetas de vídeo, la VGA y la MCGA, esta última estaría destinada a los ordenadores PS/2 de gama baja que montaba la compañía.
Durante este periodo la memoria de las tarjetas de vídeo se fueron incrementado rápidamente, de forma que a finales de '93 ya se podía ver tarjetas con 2Mbytes de RAM.
Con las tarjetas SVGA se consiguen resoluciones de 1.024 x 768 puntos. El número de colores que puede representar depende de la cantidad de memoria RAM que se tenga instalada. Con 512 Kbytes se pueden conseguir 16 colores con resolución 1.024 x 768, mientras que con 1 Mbyte el número de colores es de 256 con esa misma resolución.
Hoy por hoy todas las tarjetas que sacan al mercado son compatibles con el estándar SVGA.
ERA 3D
La evolución de las tarjetas de vídeo dió un giro importante en 1995, hasta esta fecha las mejoras en los adaptadores gráficos se habían ceñido a un incremento de las resoluciones y colores soportados por estas, pero los juegos de la época exigían mucho más, es entonces cuando empezaron a aparecer las primeras tarjetas 2D/3D, fabricadas por compañías como: Matrox, Creative, S3, ATI etc, estas seguían cumpliendo con el estándar SVGA pero implementaban algunas funciones 3D que las hacían mucho más potentes, aunque su precio era muy elevado y no pudieron suplir claramente a las tarjetas SVGA tradicionales.

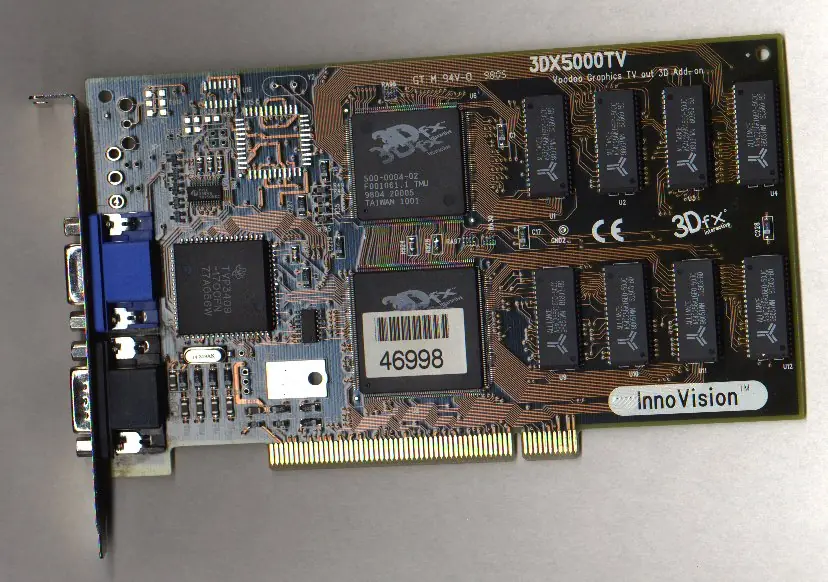

Fue en 1997 cuando surgió la verdadera revolución del 3D, la compañía 3DFX sacó el chip gráfico Voodoo, la potencia de cálculo (450.000 triángulos por segundo) y la cantidad de nuevos efectos que aportaba esta tarjeta (Mip Mapping, Z-Buffering, Anti-aliasing, Bi-Linear...) la situaban en una posición privilegiada con respecto a las tarjetas 2D/3D de la competencia.
Voodo Tarjeta
Esta tarjeta tenía dos problemas, el primero es que sólo era capaz de trabajar a 640x480, pero sin dura, el inconveniente mayor era que solamente podía realizar cálculos 3D, es decir, se necesitaba una tarjeta SVGA extra para mostrar la imagen en pantalla, lo que encarecía el precio.
Pero mas tarde en 1998 Lanzaron la Voodoo2, esta era seis veces más potente que su antecesora, además incorporaba nuevos efectos (como el Tri-Linear). La resolución en pantalla que podía emitir también se vió aumentada, ahora era posible mostrar 800x600 e incluso 1024x768 con el modelo Voodoo2 SLI pero seguía necesitando una tarjeta 2D extra.
Pero fue a finales de este mismo año cuando nació la primera tarjeta gráfica 2D/3D que realmente era potente, la NVIDIA TNT (conocida también como la "Vodoo2 Killer" , su procesador gráfico 3D no tenía nada que envidiar al de la Voodoo2, de hecho era capaz de mover 6 millones de triángulos por segundo por los tan solo 3 millones que movía la voodoo2, y además de esto tenía la ventaja añadida de no necesitar una tarjeta SVGA extra, por lo que rápidamente empezó a comerle terreno en el mercado.
El panorama en 1999 se dibujaba de la siguiente manera, existían dos grandes compañías fabricantes de gráficas que prácticamente acaparaban el mercado, estas eran NVIDIA y 3DFX, la última aprendió de sus errores y el siguiente modelo de tarjeta, la Voodoo3, ya realizaba.
las dos funciones (2D/3D), aunque la compañía 3DFX estaba muy lejos de ser capaz de competir en potencia y prestaciones con la tarjeta rival de NVIDIA, la TNT2 (clásica) . La Voodoo3 era capaz de mover 8 millones de triángulos por segundo y la TNT2 9, por lo que la reina seguía siendo la tarjeta de NVIDIA, además esta contaba con más memoria, 32 Mbytes por los 16 con los que venían las Voodoo3 de gama alta.
RIVA TNT2
VOODO 3
Como se puede ver cada vez era más la potencia que generaban estas tarjetas gráficas, en este punto el puerto PCI que se venía usando para ellas desde hace ya muchos años empezaba a quedarse corto, para satisfacer estas nuevas necesidades intel desarrollaría el puerto AGP (Acelerated Graphics Port), este nuevo puerto solucionaría los graves cuellos de botella que se producían entre el procesador y las tarjetas gráficas. Otro campo que se vio afectado fué el de la memoria, ahora las tarjetas poseían entre 16 y 32 Mbytes, una auténtica locura si lo comparamos con los 4 Mbytes que se solían poner hace solo 2 o 3 años atrás.+
A finales de 1999 hasta mediados del año 2002, la compañía dominante del mercado NVIDIA (3DFX fue adquirida por esta) empezó a sacar sus modelos Gforce, Gforce2, Gforce3, Gforce4. NVIDIA basó la mejora de sus tarjetas en el procesador gráfico, de forma que cada vez eran mas rápido y podían realizar más cálculos en menos tiempo. Atrás compañías como ATI se dedicaron a mejorar los algoritmos 3D que realizaban sus tarjetas para obtener mejores resultados con micros menos potentes.
Durante esta época las mejoras en las tarjetas de vídeo se ceñían a la cantidad de algoritmos 3D vía hardware que una tarjeta podía realizar, además de mejorar hasta niveles impensables los procesadores de las mismas. El campo de las memorias también se vio salpicado, ahora se necesitaban memorias muy rápidas, empezaron a aparecer las tarjetas gráficas con memoria DDR. En cuanto a la cantidad de memoria, las primeras Gforce salieron con 32 Mbytes, las Gforce2 y 3 solían llevar 64 Mbytes y ya las Gforce4 entre 64 y 128 Mbytes. Mas tarde Nvidia y Ati radeon empezarían a competir.
Desde 2007 hasta la actualidad, las 2 grandes empresas y competitivas, Nvidia y Amd Graphics, con el avance de la tecnologia, han ido sotisficando su productos, funciones como el 3d, que anteriormente era casi inimaginable actualmente ya se an cumplido. Las tarjetas de Video actuales de gama alta an ido sobrepasando los buses graficos que las sostienen, a tal punto de crear verciones modernas cada cierto periodo de tiempo, el cual son menos de 2 años. El bus Pci- e 3.0, recientemente creado, es el nuevo soporte para Graficos de pc.
Primera Motherboard con Pci- e 3.0
dijo:srock, reconocida empresa fabricante de tarjetas madres que recientemente obtuvo el puesto de el 3º mayor fabricante de tarjetas madre de la industria, es muy conocida por sus curiosas pero innovadoras creaciones; y su reciente lanzamiento, Fatal1ty Z68 Professional Gen3 no podría ser la excepción al coronarse como la primera tarjeta madre en usar el bus PCI Express 3.0.
Ahora Graficos Actuales de las empresas Nvidia y Amd Graphics:
Nvidia gtx 590:
dijoresentamos la nueva NVIDIA® GeForce® GTX 590, la tarjeta gráfica DirectX 11 más potente jamás creada. Con un elegante exterior que alberga dos GPUs GTX 500 de 512 núcleos y un sistema de refrigeración por cámara de vapor de diseño especial, la GTX 590 ofrece alto rendimiento con estilo.
Amd HD 7970
dijo:La primera GPU del mundo de 28nm. La nueva y revolucionaria arquitectura de GCN. Listo para DirectX ® 11. PCI Express 3.0.El procesador AMD Radeon ™ HD 7970 es su lista personal de tecnología de vanguardia.
