Mando de NES por USB
Hola taringueros encontre esto en la web y quise compartirlo con todos ustedes.....Este post esta dedicado a todos los "MACeros" y "PCros" que usaban el mando de la NES o disfrutan usando emuladores de NES. Aquí enseñaremos como contruir tu propio mando PC-NES, el cual con un emulador se podrá usar para jugar. También veremos donde comprar el mando si no quieres soldar.
Vista al pasado
Mientras Xbox, PS2 y los pc con las últimas tarjetas gráficas consiguen la mayor atención en el mundo de los juegos hay una comunidad de retro-gamers que buscan revivir los momentos UP DOWN LEFT RIGHT A B SELECT START de su Mike Tyson´s Punch Out. Hay muchos tipos de emuladores de consolas del ayer como Atari 2600, Commodore 64 y una de nuestras favoritas: LA NES
La NES hizo su debut en USA en 1986 en 2 packs. Arcade ($199) y Deluxe ($249). El arcade traia el Super Mario Bros y el Deluxe el R.O.B. y la Zapper. Sobre 70 millones de unidades fueron vendidas en el mundo y esta es una buena razon para que su hardware este siendo hackeado.
Las caracteristicas técnicas de la NES son:
CPU: 8-bit 6502 NMOS (1.79MHz)
RAM: 2KB (16Kb), 2KB Video RAM
Colores: 52 (24 on screen)
Resolución: 256x240 pixels
Sonido: PSG audio
Para nuestro HOW-TO solo necesitaremos un mando y el kit de una compañía llamada RetroZone. También se puede usar el de raphnet.net.
Componentes:
Mando NES (Vale cualquiera pero aquí solo hablaremos del oficial)
RetroZone NES Kit
Estaño y soldador
Nosotros pillamos un mando de NES por $5 en una junk shop.
Y el kit, RetroZone NES Kit por $16 .
Si no quieres soldar y/o no tienes acceso a mandos de la NES puedes comprar el mando USB por 10$ más (24.99 + Shipping) también en RetroZone. Si pides el mando, deberías de querer ir a la sección de emuladores para ver como funciona el mando USB.
Haciendo el mando
Después de pedir nuestro kit y conseguir un mando de la nes nosotros nos pondremos con nuestro estaño y empezaremos. Usaremos un soldador de 35W e intentamos no hacer grandes soldaduras para poder fotografiar mejor, tu eres libre de hacer el trabajo como mejor lo veas.
Quita los tornillos del mando con un destornillar pequeño de cabeza estrellada.
Remover la chapa que esta a la vuelta y examina el plomo del cable. Verás 5 cables coloreados.
Corta los cables por la base donde ellos se enconentran con el cable negro.
Pela los cables para ver el cable.
Aquí está el diagrama Retrozone de cables que se conectan. En el núcleo del kit hay un microcontrolador PIC16C74, este pequeño chip es bien conocido en los circulos de ingenería USB para crear hardware basado en este conector (nota: esta es una razón por la que hay que comprar el kit y no vale comprarlo en otro sitio).
El kit también incluye:
2 resistencias
2 condensadores
Cables
Soldando los items según el diagrama de cables supuestamente tendrás completo el mando.
Antes de colocar la carcasa del mando y de atornillarla, nosotros seguiremos testeando la unidad para estar seguro que funciona.

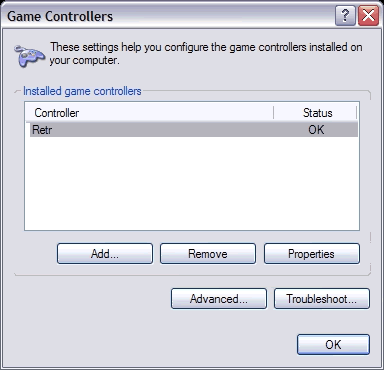

Nosotros conectamos en nuestro pc y el Windows XP lo detectará avisando que hay un nuevo joystick. En poco tiempo tendremos acceso a él. Tu puedes ver el mando en el panel de control (Inicio - Panel de Control - Controladores de juegos).
Aquí puedes calibrar el mando si se requiere (muy rara vez habrá que hacerlo).
Una vez que se confirma que funciona, nosotros ponemos la carcasa en el mando y nos dirigimos a las web de emuladores.
Emulación
Hay muchos emuladores de NES, nosotros probamos muchos pero el mejor para nosotros fue NESten, fue uno de los nos reconoció el mando para usar con nuestros juegos. Prácticamente casi todos los emuladores lo pillarán actualmente.
Después de bajar e instalar el NESten iremos a: Input section > Player 1 Input y seleccionaremos el mando.
Autor
hillip Torrone
