Bueno este seria un tutorial en referencia a mi vga(msi nx8800gt), sobre como realizar un v-mod(modificar voltage de la gpu). No voy a explicar los conceptos basicos del overclock, porque, si estan por hacer este tipo de modificacion estan bastantes informados.
Si desean aprender lo basico pasen por el post de este usuario que se mando un tutorial MUY COMPLETO:
http://www.gratisjuegos.org/descargar/saca-el-maximo-potencial-de-tu-vga-overclock-tuto-y-caps-propias-mu
Para los que deseen hacer los mismo con sus respectivas vga´s ES SU RESPONSABILIDAD, POR EL RIESGO DE PERDER SUS VGA´S
Aqui esta una lista de muchas vga´s con v-mod y sus respectivas fotos y aclaraciones:

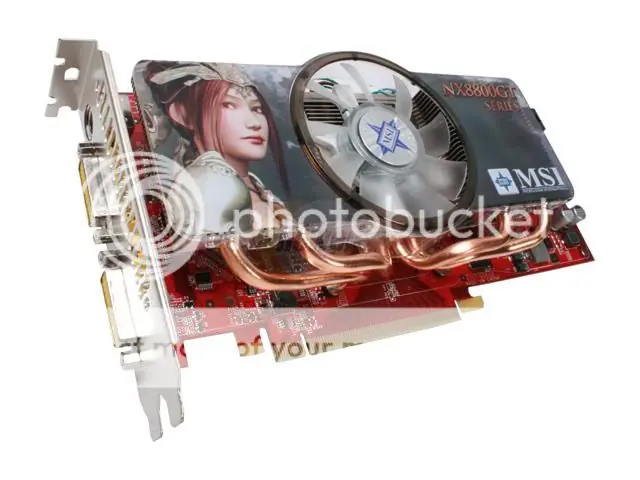

Primero mi vga: msi nx8800gt stock clocks: 660mhz core / 1650mhz shaders / 950mhz mem.

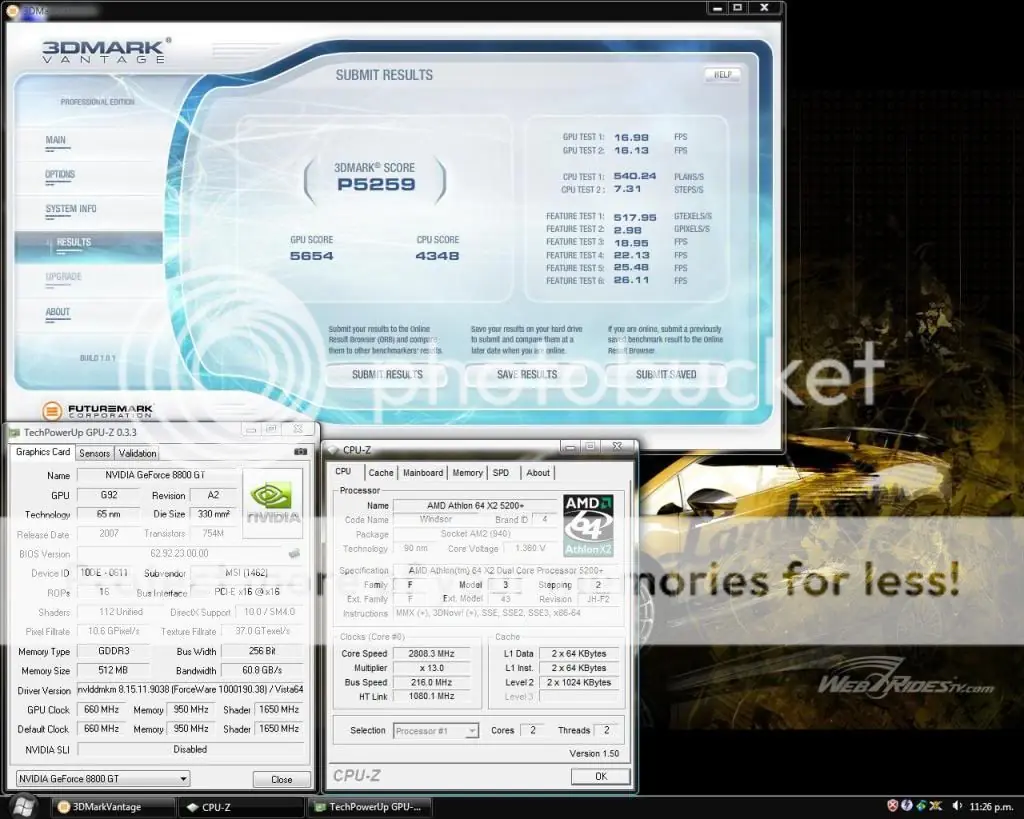

Todos los puntajes que se ven son del 3dmark vantage en modo perfomance:

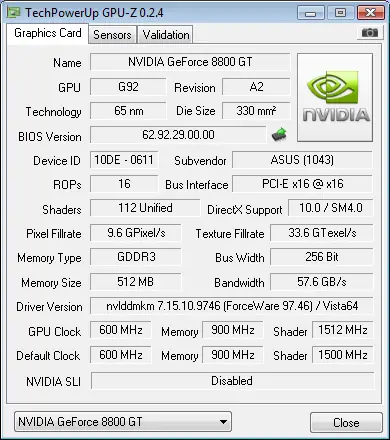

como ven esta 8800gt ya traia oc de fabrica nada de el otro mundo pero se debe tener en cuenta(por el porcentaje total de oc y ganacia en juegos).Las 88gt´s con relojes de fabrica son asi:
600mhz core / 1500mhz shaders / 900mhz mem.
Como choque contra una pared en los 740mhz core / 1850mhz shaders / 1070mhz mem. Decidi hacer un flash de bios para intentar ganar un poco mas de voltage para la gpu( lamentablemente no ayudo en nada).

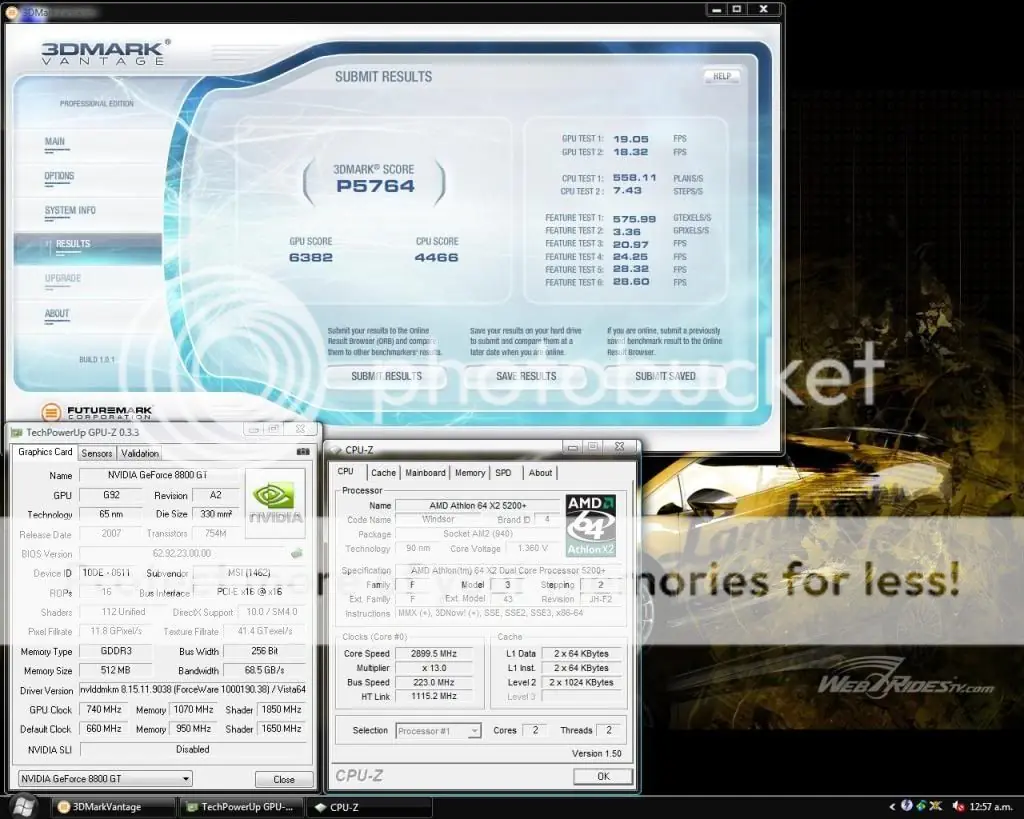

Este es el puntaje con el oc antes del v-mod:
Bien finalmente llego el dia despues de googlear muchoooo, consultar con un amigo que esta a un par de materias de ser ingeniero electronico (un capo el vago), y gracias a esta pagina(http://www.overclock.net/), que fueron los que me dieron los ultimos detalles. Aqui esta el post en particular de mi consulta. Antes de que comiencen a comentar de mas aclaro yo soy catalizador, y los resultados de OC eran preliminares, luego de jugar con los relojes, los voltages y cambiar el cooler.
Lo que se uso fue:
vga:8800gt ( IC RT8802A)
vr: 100k multivuelta. se uso este, porque, al medir la resistencia del pin #4 y masa (ground), se obtuvo una resistencia de 1.5k, y de esa manera tener un mayor control de la resistencia
multimeter
IC RT8802A:
El v-mod:
Se realizo el puente entre el pin 4 del IC y la masa (ground), por supuesto usando el vr en su maxima resistencia para evitar daños y luego comenzar a jugar con las resistencias y las temperaturas( con algo de miedo por perder lo que en ese momento era mi unica vga), por suerte todo quedo perfecto.
Pero claro como todo oc las temperaturas suben, pero, este caso subieron y bastante, por lo que tuve que colocar un disipador de cpu(coolermaster tx3), se adapto la base para que encaje, eso fue lo mas facil.Pero termino ocupando mucho espacio y unos disipadores individuales de cobre para los modulos de vram.

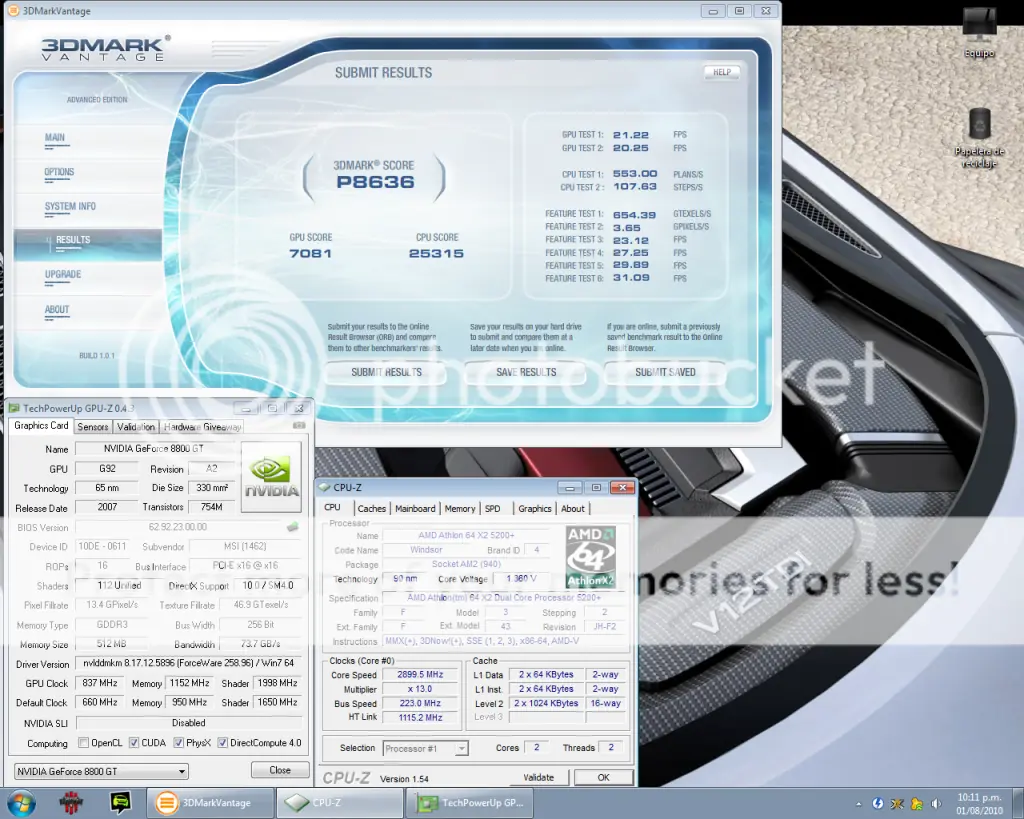

y finalmente el maximo oc que logre:
837mhz core / 1998mhz shaders / 1152 mhz mem. Estables¡
El resultado del OC:
Para tener una idea mas clara de la ganancia gracias al OC, hago esta comparacion:
8800GT=9800GT
8800GT con OC antes del vmod=GTS250=9800GTX+=HD4850
8800GT con OC Y V-MOD=8800ultra=HD5750
Bueno eso fue todo cualquier duda que tengan pregunten.
y gracias por pasar.
