Para realizar esta "alarma láser" necesitamos:
- Un láser
- Una alarma para puertas
- Una batería de 9V
- Soldador
- Estaño
- Pedazos de cinta aisladora
- Un poco de cable fino
- Un pedazo de papel celofán rojo (Opcional)
- Pistola de silicona
Componentes electrónicos:
- Un LDR, fotoresistencia
- Una resistencia 100K 1/4W
- Una resistencia 68 Ohms (Recomiendo que sea de más de 1/4W porque se calienta un poco)
- Un SCR (Tiristor)
Lo primero que vamos a hacer es desarmar la alarma:
Tiene un solo tornillo en la parte inferior donde se ponen las pilas, las cuáles vamos a sacar porque no las necesitamos. En el interior tiene un PCB algo así:

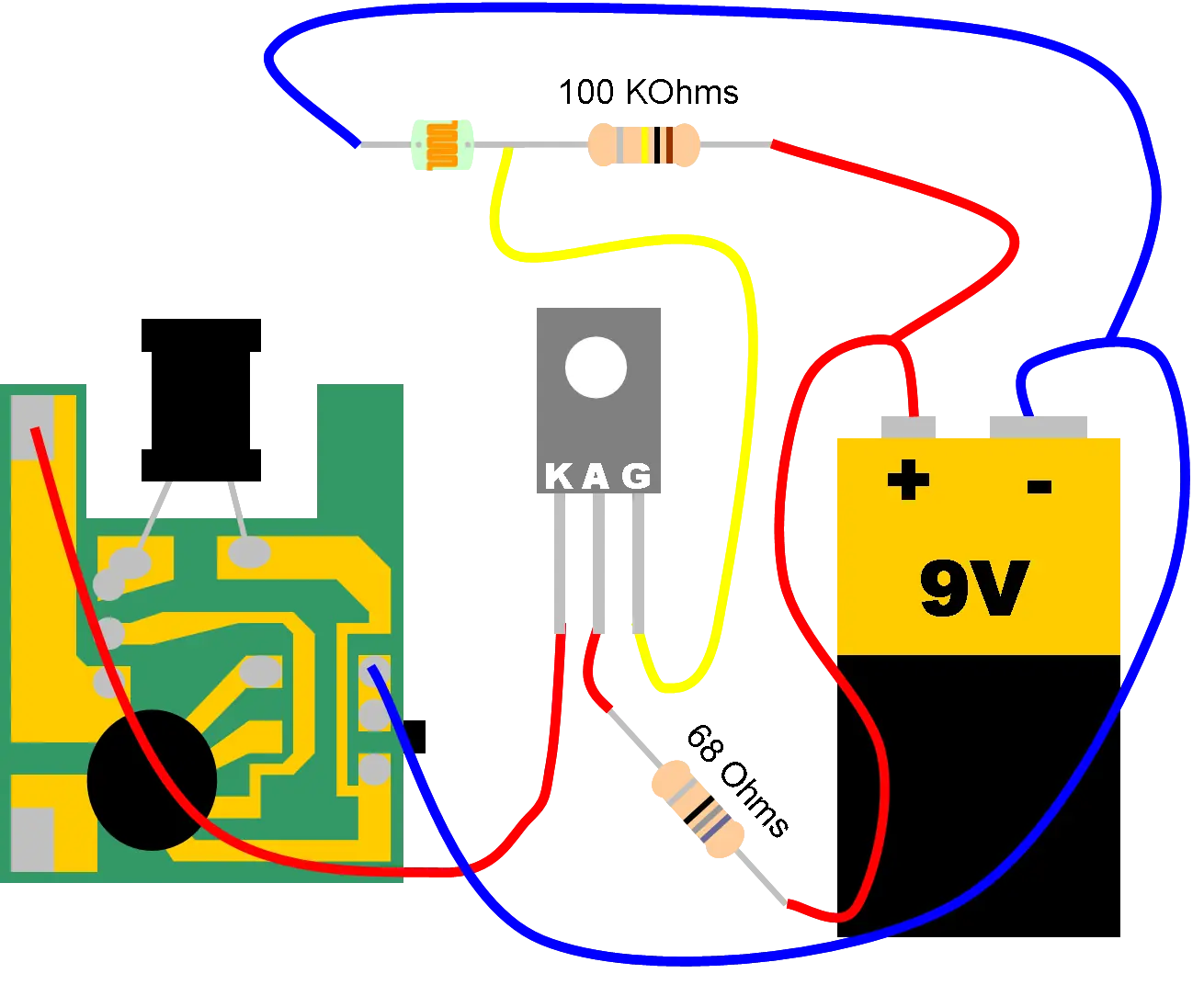

Después hacemos el circuito que detallé en la siguiente imagen:

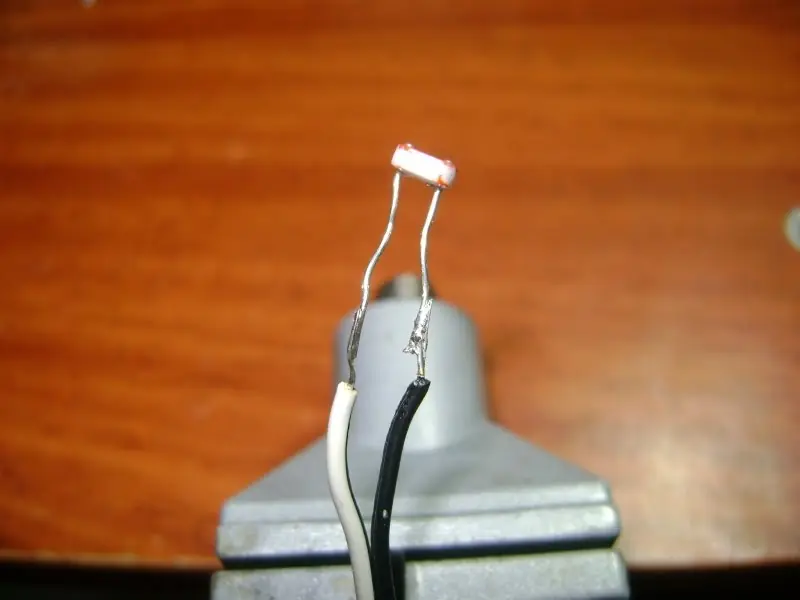

A la fotoresistencia es mejor cortarle un poco las patas y conectarla por medio de cables cortos, ya que esto nos hará mas fácil colocarla en su lugar después
Después del lado contrario a donde va la llave hacemos un agujero para que pase el haz de luz del láser

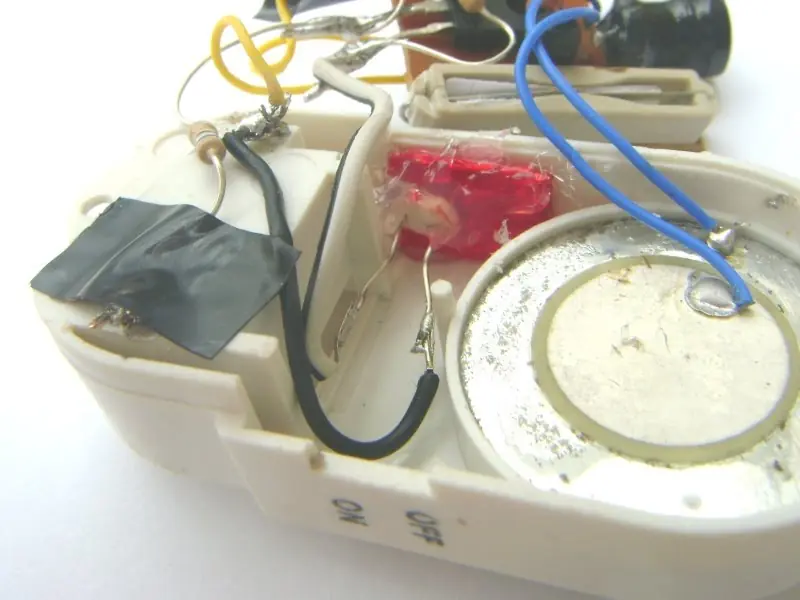

Del lado de adentro podemos colocarle un pedazo de papel celofán rojo para que no entre tanta luz exterior sino sólo la del láser, y detrás de éste le pegamos la fotoresistencia.

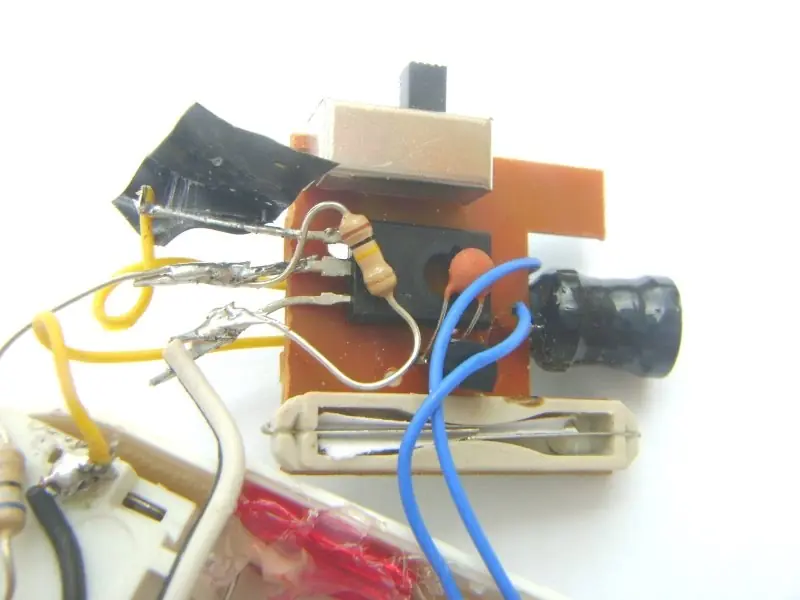

Luego vamos a asegurarnos de que la alarma esté sonando todo el tiempo, yo le puse un papel para separar las placas, como se ve en la siguiente imagen:
Hay que tratar de que todos los componentes queden adentro de la caja de la alarma para que al cerrarla parezca que no le hicimos modificaciones
También es recomendable poner unos pedazos de cinta aisladora para que no se produzcan falsos contactos.
Finalizamos cerrando la alarma, y probamos apuntando con el láser al agujero, luego prendemos la alarma con la llave y si comienza a sonar cuando apagamos el láser, entonces todo funciona bien, hay que fijarse que el sonido sea el mismo que si tuviera las tres pilas, ya que si lo escuchamos muy fuerte y distorsionado es probable que se haya producido algún falso contacto.
Para que el láser quede siempre prendido podemos pegarle una cinta al botón, o sino mejor podemos abrirlo y colocarle una llave

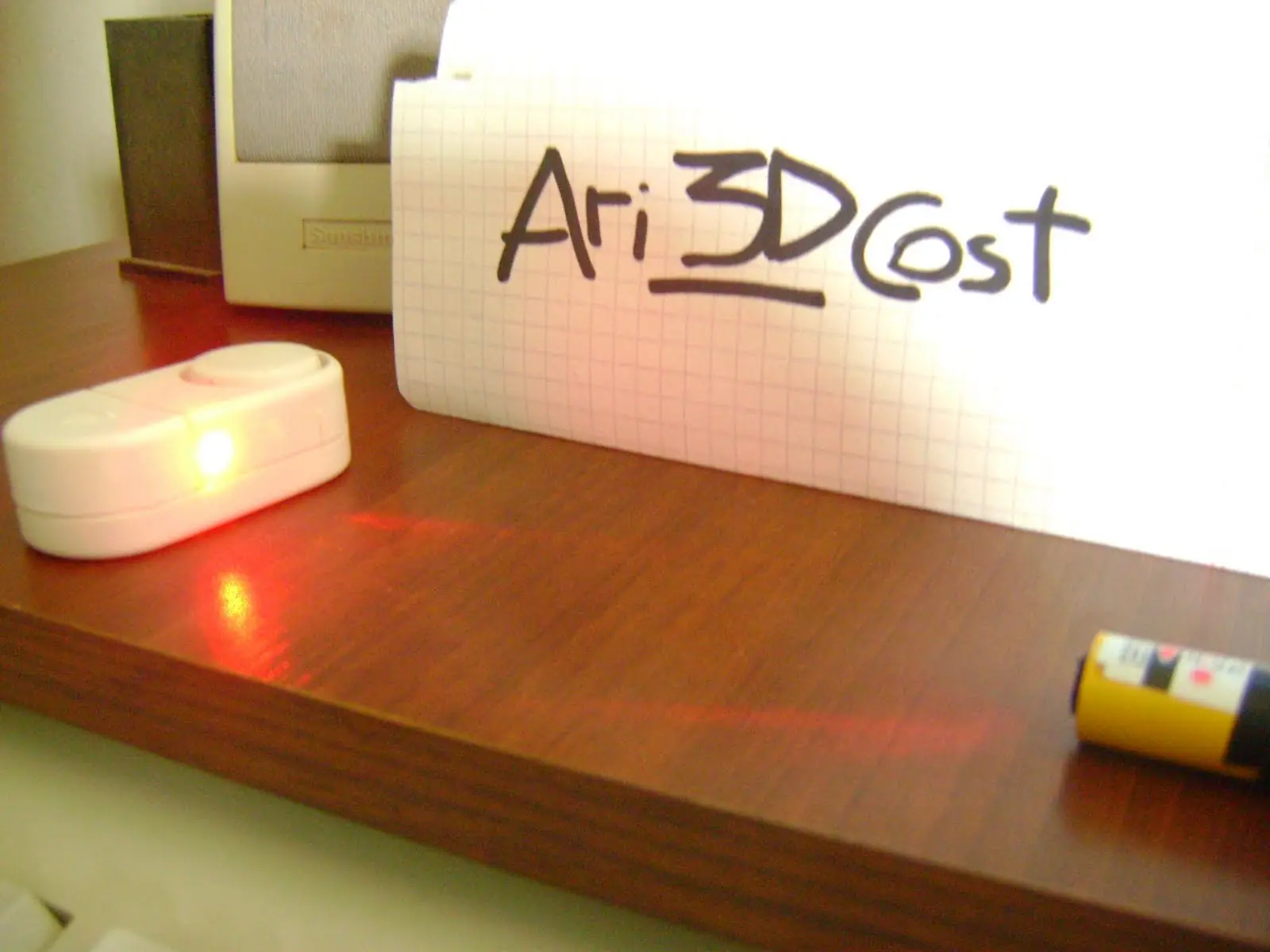

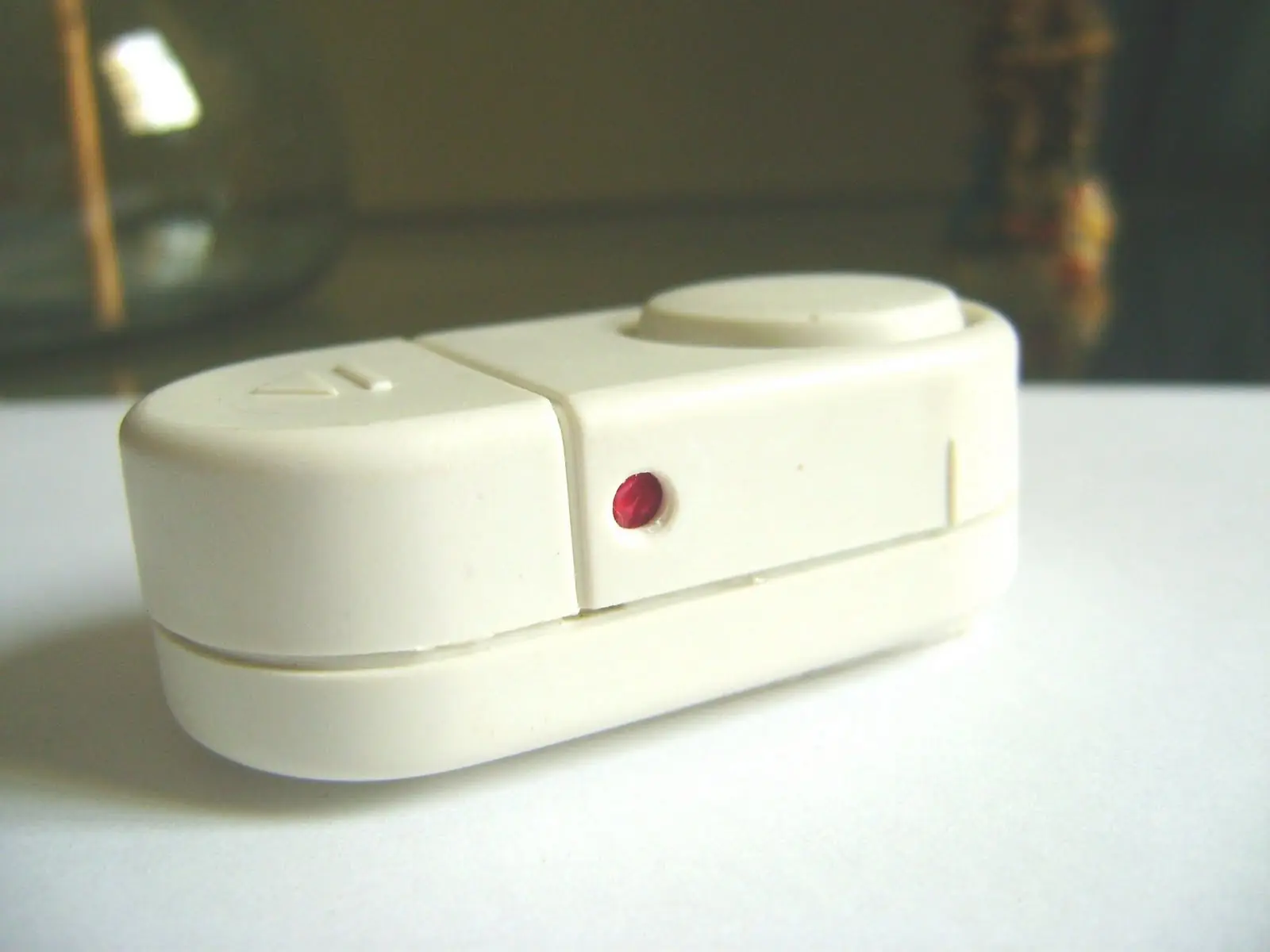

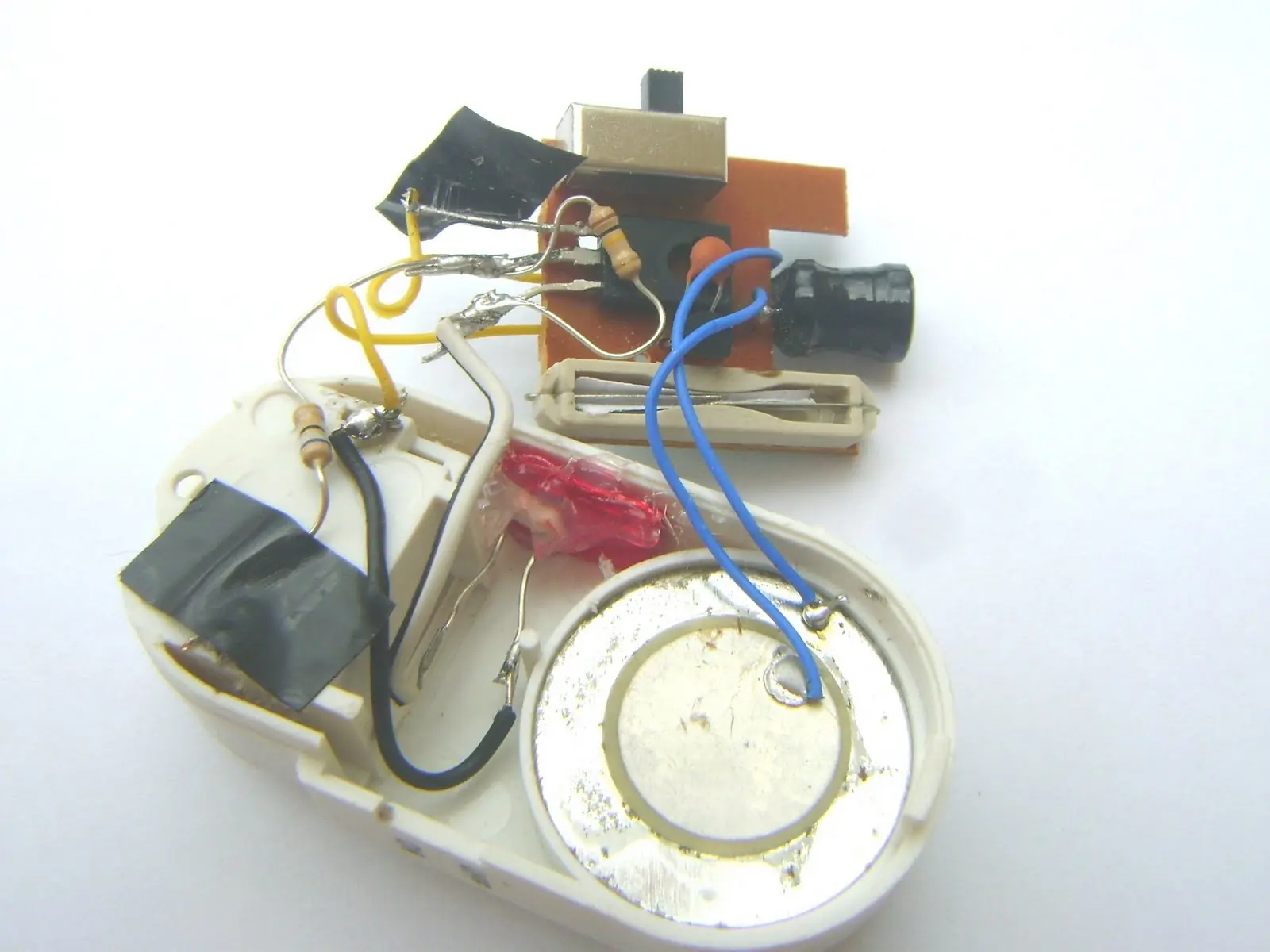

Acá les dejo unas imágenes de como quedo terminado
Cualquier problema o error que vean, comenten así lo arreglo
