Quizás el submarino sea de los navíos mas conocidos por todos nosotros en especial a los que les gusta la idea de comprender como funcionaron y funcionan estas maquinas destructoras, dejando atrás los prejuicios (que he visto mucho aquí en T!) de que la guerra es mala ( y claro que lo es) pero a su vez contribuye a grandes avances tecnológicos como el submarino que lo presentamos a continuación.
Se puede hacer una distinción entre el termino “submarino” y “sumergible”, en general el lego asocia ambas palabras a una nave capaz de viajar por debajo del agua. Muchos consideran submarinos solamente a los atómicos dado que, como veremos mas adelante, son los únicos que pueden permanecer sumergidos por periodos casi indefinidos.Ahora bien ¿Qué partes conforman un submarino?
Para entender como funciona necesitamos saber porque se compone:
Estructura General del un Submarino Convencional.
Casi todos los submarinos actuales presentan una estructura de doble casco: un casco interno de acero, resistente a la presión y que resguardaría los elementos vitales del submarino (tripulación, maquinaria y equipos especiales).Un segundo casco, menos resistente, cubre total o parcialmente el casco resistente de acero. El espacio que hay entre ambos cascos se halla dividido en varios compartimentos que se pueden llenar o vaciar: son los tanques de lastre principales, que permiten la emersión-inmersión del submarino. Entre los dos cascos se aloja asimismo el combustible. Entre los tanques de lastre secundarios podemos encontrar: tanques de nivelación de popa y de proa, tanques de aceite, de agua sucia, de agua dulce, de regulación, de compensación de torpedos de combustible de compensación y otros
Algunos submarinos presentan un único casco, resistente a la presión, en cuyo interior se instalan los tanques (minisubmarinos de ataque o los submarinos nucleares).
Los submarinos modernos suelen tener forma ahusada. Este diseño, usado ya en los submarinos más primitivos, se inspiró en el cuerpo de las ballenas y reduce significativamente el arrastre hidrodinámico sobre el submarino bajo el agua, pero empeora su comportamiento frente al oleaje e incrementa el arrastre en superficie. Dado que las limitaciones de los sistemas de propulsión en los primeros submarinos militares le obligaban a operar en superficie la mayoría del tiempo, el diseño de sus cascos era un compromiso. Debido a las bajas velocidades subacuáticas de estos submarinos, normalmente muy por debajo de 10 kt (18 km/h), el mayor arrastre bajo el agua se consideraba aceptable. Sólo al final de la Segunda Guerra Mundial, cuando la tecnología permitió operaciones submarinas más rápidas y prolongadas y la mayor vigilancia aérea enemiga obligó a los submarinos a permanecer sumergidos, volvieron los diseños de los cascos a tener forma ahusada, reduciendo el arrastre y el ruido. En los submarinos militares modernos, el casco exterior está recubierto por una gruesa capa de goma especial o placas anecoicas para absorber el sonido y hacer más silencioso el submarino.
Casi todos los submarinos actuales presentan una estructura de doble casco: un casco interno de acero, resistente a la presión y que resguardaría los elementos vitales del submarino (tripulación, maquinaria y equipos especiales).Un segundo casco, menos resistente, cubre total o parcialmente el casco resistente de acero. El espacio que hay entre ambos cascos se halla dividido en varios compartimentos que se pueden llenar o vaciar: son los tanques de lastre principales, que permiten la emersión-inmersión del submarino. Entre los dos cascos se aloja asimismo el combustible. Entre los tanques de lastre secundarios podemos encontrar: tanques de nivelación de popa y de proa, tanques de aceite, de agua sucia, de agua dulce, de regulación, de compensación de torpedos de combustible de compensación y otros
Algunos submarinos presentan un único casco, resistente a la presión, en cuyo interior se instalan los tanques (minisubmarinos de ataque o los submarinos nucleares).
Los submarinos modernos suelen tener forma ahusada. Este diseño, usado ya en los submarinos más primitivos, se inspiró en el cuerpo de las ballenas y reduce significativamente el arrastre hidrodinámico sobre el submarino bajo el agua, pero empeora su comportamiento frente al oleaje e incrementa el arrastre en superficie. Dado que las limitaciones de los sistemas de propulsión en los primeros submarinos militares le obligaban a operar en superficie la mayoría del tiempo, el diseño de sus cascos era un compromiso. Debido a las bajas velocidades subacuáticas de estos submarinos, normalmente muy por debajo de 10 kt (18 km/h), el mayor arrastre bajo el agua se consideraba aceptable. Sólo al final de la Segunda Guerra Mundial, cuando la tecnología permitió operaciones submarinas más rápidas y prolongadas y la mayor vigilancia aérea enemiga obligó a los submarinos a permanecer sumergidos, volvieron los diseños de los cascos a tener forma ahusada, reduciendo el arrastre y el ruido. En los submarinos militares modernos, el casco exterior está recubierto por una gruesa capa de goma especial o placas anecoicas para absorber el sonido y hacer más silencioso el submarino.
Forma ahusada en un submarino antiguo
Como podemos ver guarda similitud con los peces (aerodinámica)
En la parte central, separada de los compartimentos de proa y popa y separados por unos mamparos, se colocan las baterías, debajo de las cámaras de gobierno y de mando del barco. En estas cámaras se hallan instalados los sistemas de control remoto de los motores, los cuadros eléctricos y los sistemas de regulación de los tanques, los equipos de orientación y de gobierno de la nave, los controles de los timones,
Por encima de la parte central y sobresaliendo del casco, encontramos la Vela, una estructura no resistente que envuelve a la Torreta (la estructura interna y resistente que se encuentra ligada al casco) y que es hidrodinámica y que tiene la función de proteger a la torreta, los mástiles y los apéndices de esta zona del buque, alojando los peroscopios, el radar, el snorkel y las diferentes antenas. Mientras que la torreta se utiliza para embarcar, desembarcar y salir al exterior navegando en superficie, la vela tiene una plataforma que hace las funciones de puesto de mando cuando el submarino navega en emersión. En muchas clases primitivas de submarinos, la sala de mando se ubicaba en esta torreta, conocida como «torre de control». Sin embargo, desde entonces la sala de mando se ha ubicado dentro del casco del submarino. No debe confundirse dicha sala con el «puente», que es una pequeña plataforma abierta situada en lo alto de la vela y usada para observaciones oculares mientras se opera en superficie. Puede haber también una plataforma cerrada adicional bajo ésta con ventanas y limpiaparabrisas para el mal tiempo.
En el compartimento de proa y siempre en el interior del casco, se hallan los equipos de la dotación: cocinas, duchas, WC, literas de marineros y de suboficiales, armarios, zonas de relax... En el espacio que hay en proa entre los dos cascos se disponen los tubos lanzatorpedos y el sonar.
A popa y en el interior del casco resistente se hallan situados los mecanismos propulsores: motores Diesel, eléctricos, engranajes de los timones, combustible...
Ya que conocemos que conforman el submarino continuamos con su funcionamiento...
Se trata de un invento bastante antiguo, aunque no ha sido hasta principios del siglo XIX que el submarino tomó aproximadamente la forma que hoy conocemos. Los primeros registros del uso de estos vehículos datan del siglo XVII, cuando los cosacos utilizaron una barca sumergible para llevar a cabo misiones de reconocimiento e infiltración. Pero el primer sumergible del que se tiene información fidedigna fue construido en 1620 por un holandés al servicio de Jaime I de Inglaterra llamado Cornelius Jacobszoon Drebbel. Estos prototipos fueron probados en el Támesis entre 1620 y 1624.
Por supuesto, y como no podría ser de otra manera, los militares advirtieron rápidamente el potencial que podían tener estos sumergibles, lo que hizo que a partir de allí su desarrollo fuese mucho mas rápido.
Desde el punto de vista constructivo, un submarino moderno tiene dos cascos, uno dentro de otro. El exterior recibe el nombre de “Casco Hidrodinámico”, y es el que le confiere a la nave la figura hidrodinámica necesaria para que pueda desplazarse con velocidad tanto en la superficie del agua como en inmersión.
El casco interior, llamado “Casco Resistente”, como su nombre lo indica, está construido para resistir la presión del agua cuando el submarino se sumerge. Desde el punto de vista físico no es mas que un enorme cilindro de acero de gran resistencia, en cuyo interior se encuentran todos los alojamientos destinados a la tripulación (camarotes, comedor, cocina, etc.). Dentro de este casco también se encuentran los compartimientos de torpedos, y la zona de comando (navegación, informaciones, periscopio, etc.).
Cuando el capitán del submarino decide sumergirse, todas las aberturas del casco resistente se cierran, convirtiéndolo en un recipiente estanco capaz de mantener lapresión y el oxigeno necesario para que sus tripulantes puedan sobrevivir debajo del agua.
Desde el punto de vista constructivo, un submarino moderno tiene dos cascos, uno dentro de otro. El exterior recibe el nombre de “Casco Hidrodinámico”, y es el que le confiere a la nave la figura hidrodinámica necesaria para que pueda desplazarse con velocidad tanto en la superficie del agua como en inmersión.
El casco interior, llamado “Casco Resistente”, como su nombre lo indica, está construido para resistir la presión del agua cuando el submarino se sumerge. Desde el punto de vista físico no es mas que un enorme cilindro de acero de gran resistencia, en cuyo interior se encuentran todos los alojamientos destinados a la tripulación (camarotes, comedor, cocina, etc.). Dentro de este casco también se encuentran los compartimientos de torpedos, y la zona de comando (navegación, informaciones, periscopio, etc.).
Cuando el capitán del submarino decide sumergirse, todas las aberturas del casco resistente se cierran, convirtiéndolo en un recipiente estanco capaz de mantener lapresión y el oxigeno necesario para que sus tripulantes puedan sobrevivir debajo del agua.
Aquí vemos las escotillas que dejan entrar y salir el lastre para sumergirse y emerger respectivamente
El submarino necesita de un sistema de tanques para poder sumergirse (y volver a emerger). Efectivamente, poseen los llamados "tanques de inmersión", generalmente ubicados a ambos lados del casco que, una vez inundados, le dan al submarino el peso necesario para poder descender. Igual que un pez, la cantidad de agua dentro de estos tanques le confiere una flotabilidad apenas positiva, permitiéndole bajar, subir, o navegar entre dos aguas.
La dirección está resuelta de una forma similar a la de los aviones. Un submarino posee timones verticales y horizontales. El timón vertical es el que le permite efectuar los giros, mientras que los timones horizontales (situados a los lados) son los que le permiten el desplazamiento vertical y el mayor o menor ángulo en las maniobras de inmersión y emersión.
El avance (o retroceso) se obtiene gracias a una o más hélices unidas al eje del motor, tal como ocurre en un barco. En el caso de los submarinos militares, estas helices tienen un diseño especial que las hacen muy silenciosas, para evitar ser detectados por los enemigos.

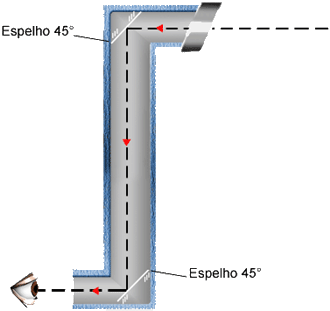

El periscopio es básicamente un tubo dotado de espejos en su interior, que puede desplegarse fuera del agua cuando el submarino se encuentra sumergido pero cerca de la superficie. Este mecanismo permite a la tripulación ver la superficie del mar sin necesidad de exponer la nave a la vista de un posible enemigo. Los submarinos más modernos han reemplazado el sistema óptico de los periscopios por una cámara y una pantalla de TV, pero el principio y utilidad de este implemento es el mismo.
El principal problema que enfrenta la tripulación de un submarino es la provisión de aire respirable. De nada sirve tener un casco superresistente que nos permite alcanzar grandes profundidades si una vez allí no podemos respirar. Durante años los submarinos tomaban el aire de la superficie, lo comprimían y almacenaban en depósitos. Luego, a medida que la tripulación (o los motores diesel) lo necesitaba, se iba descomprimiendo.
Pero en la década de 1950 la energía nuclear reemplazó los motores diésel de los submarinos, a la vez que permitía la extracción del preciado oxigeno del agua de mar. Este adelanto permitió a los submarinos permanecer sumergidos durante semanas o meses, y se realizaron viajes considerados imposibles, como la travesía por debajo de la capa de hielo que cubre el Polo Norte en 1958, efectuada por el USS Nautilus.
Una foto del USS Nautilus el submarino mencionado arriba
(foto tomada en 2007)
En la practica, los factores que limitan la permanencia subacuática de estos buques son los suministros alimenticios y los problemas psicológicos que pueden surgir en una tripulación confinada en un espacio tan reducido.
Aquí un modelo mas avanzado de los primeros sumergibles

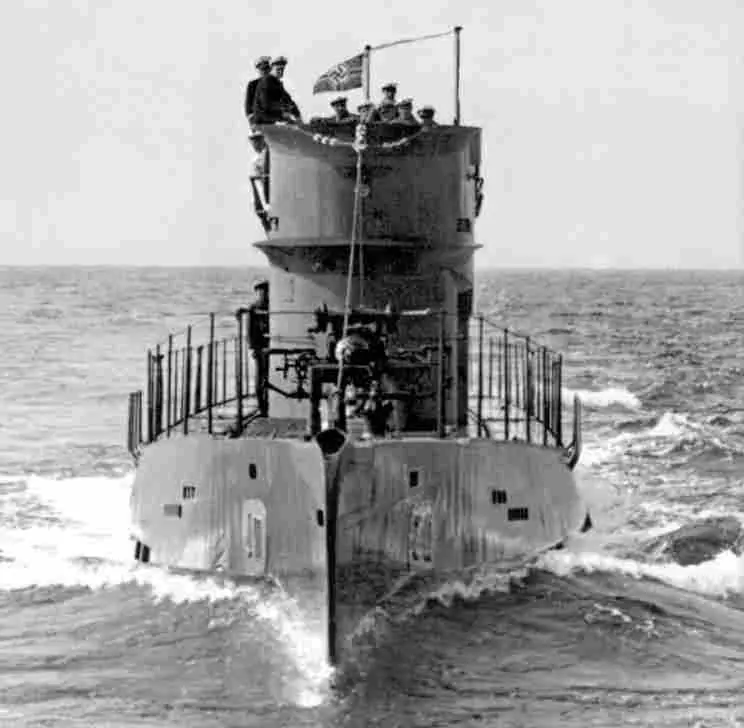

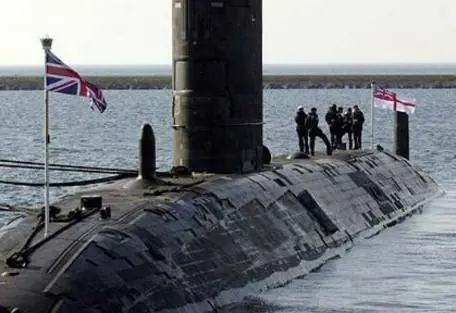

Fotos de un submarino aleman (1) y uno ingles (2) durante la Segunda Guerra Mundial
Foto de un submarino actual
La diferencia es enorme ¿Cierto?
Todo este post estuvo dedicado solo a los submarinos de guerra pues los de investigación son una historia totalmente diferente
Hasta aquí llego mi post esperando que les agrade y que hice bastante esfuerzo para tratar de no solo copiar y pegar sino escribir algunas partes y otras si copiarlas, les pido que comenten aunque sea para criticar pues así se en que mejorar espero les guste y si quieren algún post en especifico me lo dejen en los comentarios
