hola a todos, este trabajo que verán a continuación no es mío, pero igual quise compartirlo porque me pareció muy bueno, les dejo las imágenes juntos con los textos (traducidos por mí) casi igual a como está en la página original, espero les guste
Era un GRAN fan del cómic de Mike Mignola "Hellboy" mucho antes de la película. Cuando salió la adaptación a cine de Guillermo del Toro en 2004, no estaba decepcionado. Aparte de hacer un gran trabajo uniendo elementos de la historia con una trama coherente, el diseño de producción fue brillante.
Aunque habían varias réplicas, tuve ocho días de vacaciones sin mucho que hacer y un montón de trozos de madera MDF, así que decidí hacer mi propia "Mano derecha de la perdición".
Quería hacer una versión portátil de la mano, así que escalé los planos apropiadamente... un poco más grande que la original para acentuarla.

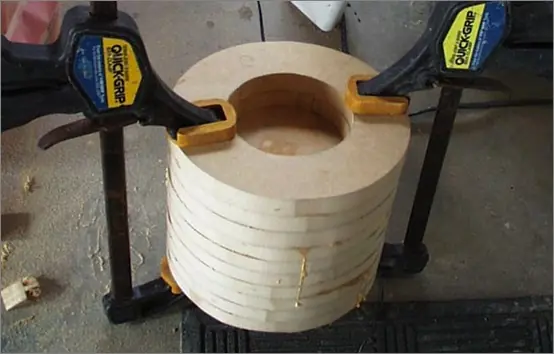

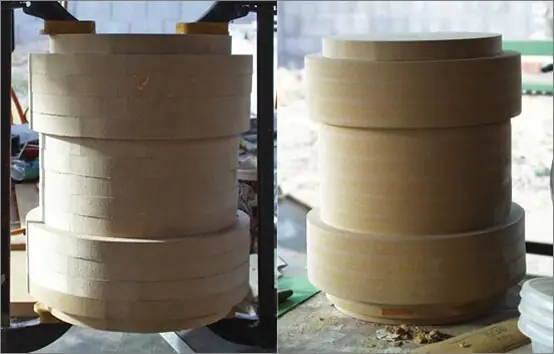

Laminé varios discos de madera MDF 3/4 para hacer el antebrazo, todo hueco a excepción de los extremos.

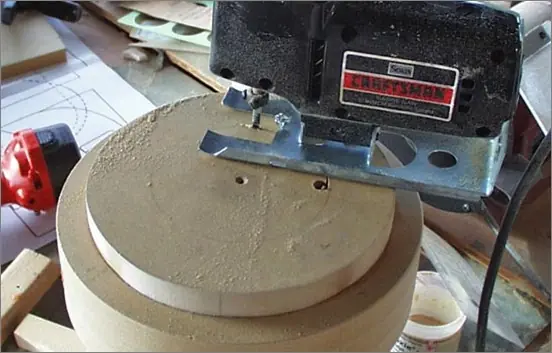

Corté los diámetros de los bordes para que se acercara más al contorno que necesitaba.
El antebrazo después de pulirlo en el torno. No era necesario, pero me ahorró un montón de tiempo en lijarlo.
Después de suavizarlo corté los bordes.
Hice la mano del mismo modo, pero con un espacio para mi mano.

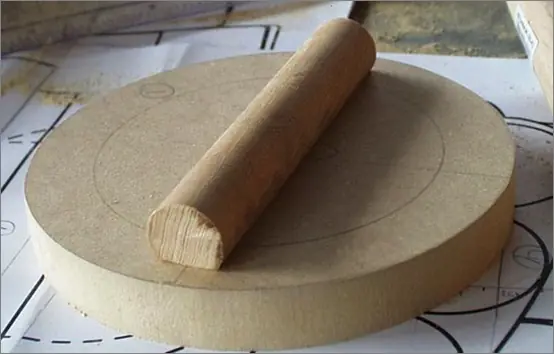

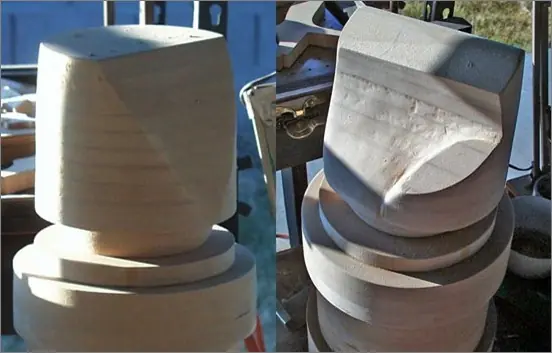

Corté una manija (irá dentro de la muñeca) para poder sujetarla al tenerla puesta. La mano fue torneada para pulirla y darle forma, a continuación la "palma" con algunos cortes en la sierra de mesa.

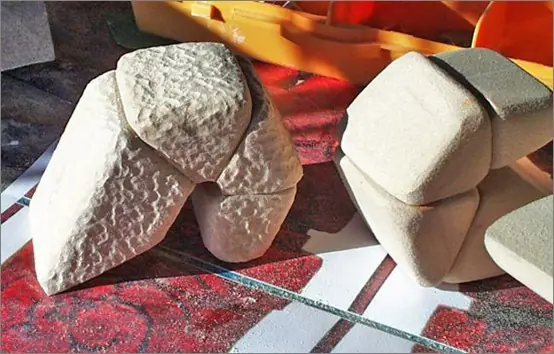

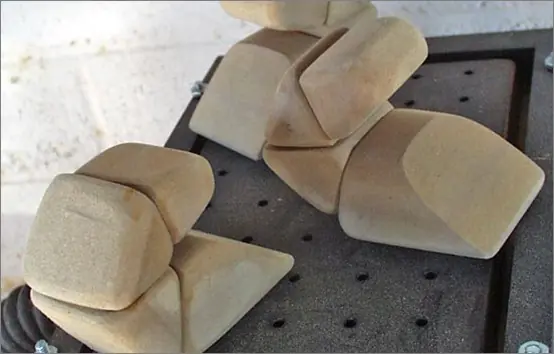

La parte de la mano irá en forma de puño (a diferencia de la parte abierta en la réplica de referencia) así que tuve que hacer cada articulación de los dedos individualmente, de modo que encajen en esa posición. Teniendo en cuenta la articulación extra en cada dedo!

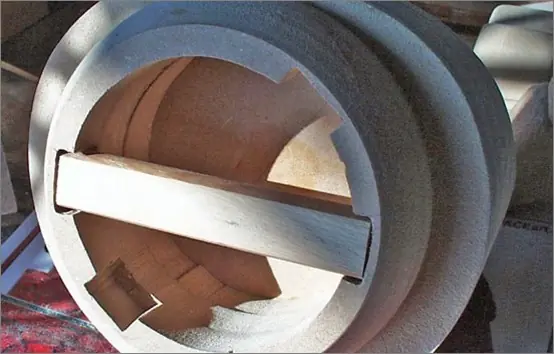

Aquí está la manija dentro de la muñeca, las otras muescas fueron errores... necesitaba la mano para aujstarla con la mía dentro.

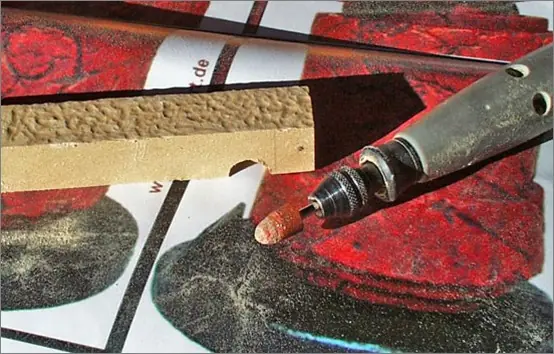

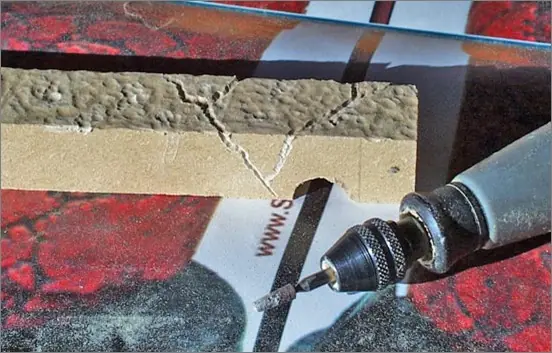

Como la mayoría de piezas estaban por ser terminadas, tenía que encontrar la forma de recrear la textura de piedra en la mano. En un trozo de MDF practiqué con una broca en forma de bala para desbastar la superficie.

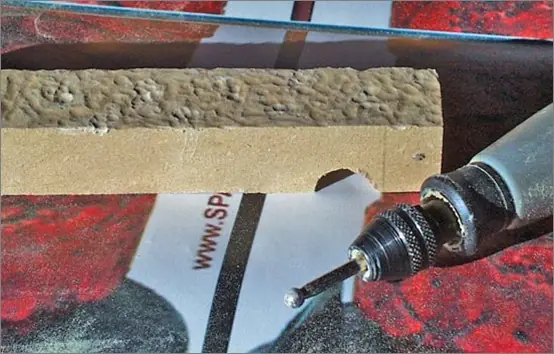

Luego usé una broca con punta redonda para hacer algunas hendiduras.
Luego usé una broca más fina para hacer las grietas.

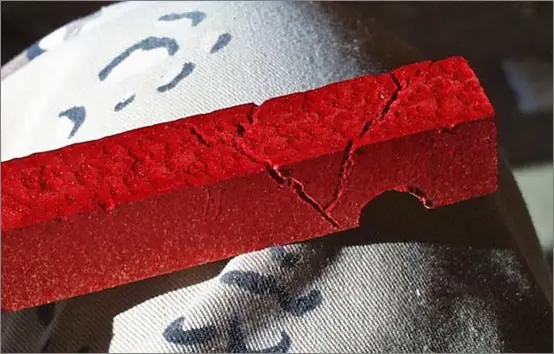

El paso final fue aplicar un poco de rojo, ¡solo para ver que tal quedaba!
Añadiendo textura a los dedos...

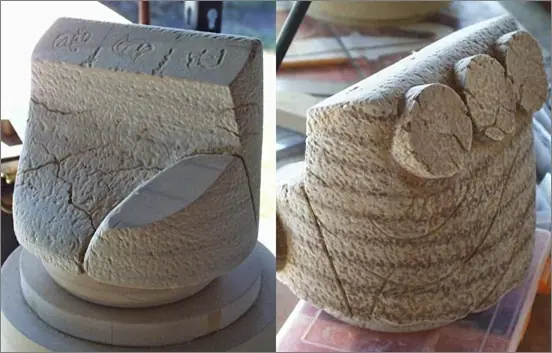

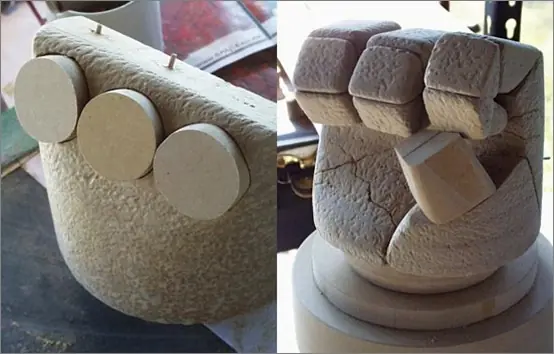

Con la textura de la mano terminada, ya era hora de hacer los discos que van sobre los nudillos. Desde la parte posterior la mano se va completando, hice unos agujeros para insertar los discos.
Los discos ya puestos con su textura.

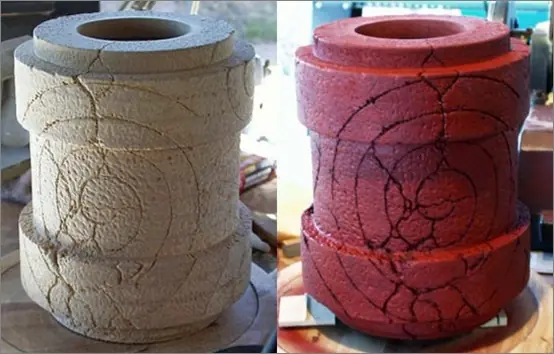

Pasé varios días haciendo la textura del antebrazo. Con esta parte terminada, sellé el MDF con un sellador de lijado y apliqué un rojo óxido para imprimación automotriz.

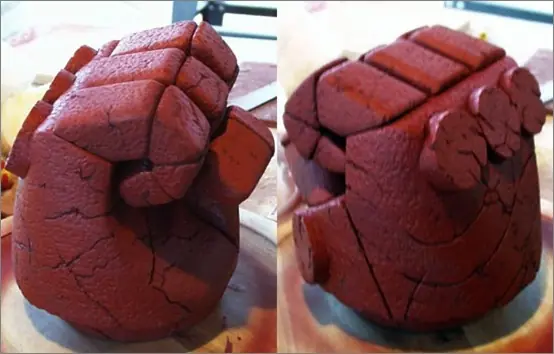

Me gustó tanto el color que decidí continuar con la aplicación para resaltar los detalles.

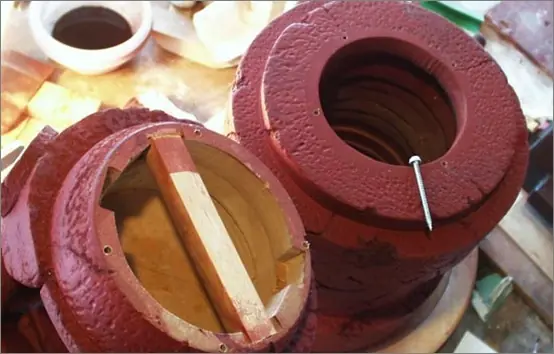

Con anticipación añadí un borde en el extremo del antebrazo para poder unirlo a la mano con tornillos para madera.

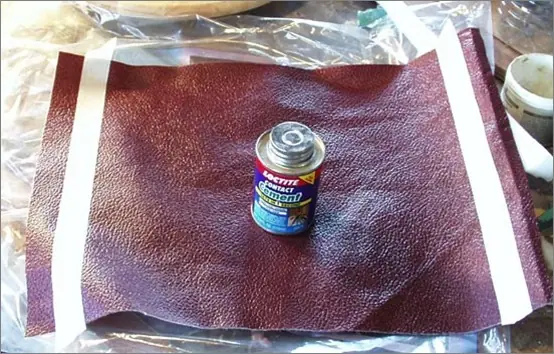

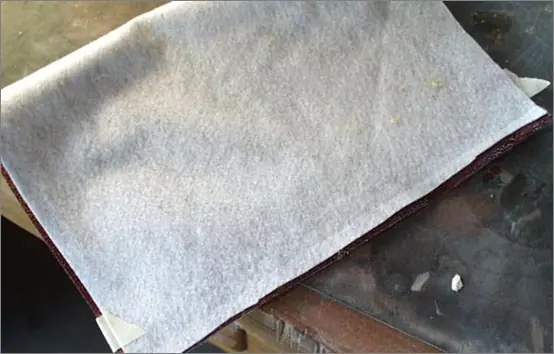

PERO, antes de hacerlo tenía que mejorar el interior para que sea más comodo de usar. Encontré unos retazos de vinilo con textura de cuero que funcionaría muy bien, corté un trozo a la medida y pegué la costura con cemento de contacto
Ya que es un revestimiento para el interior tuve que pegarlo desde adentro...

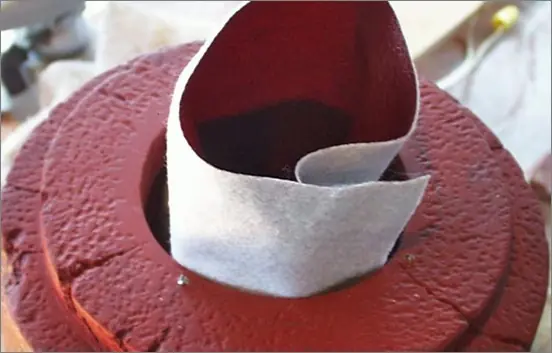

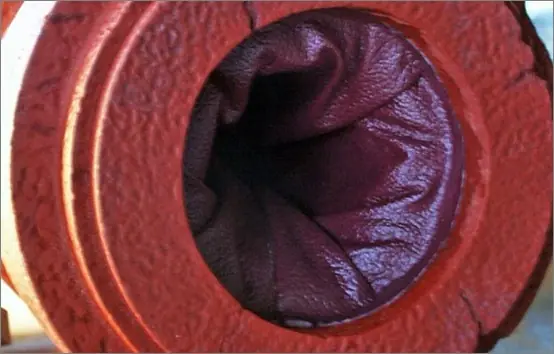

El revestimiendo se inserta en la mano...

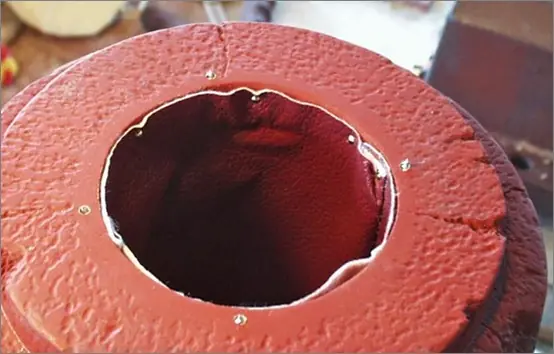

El borde asegurado a la muñeca con pequeños clavos.

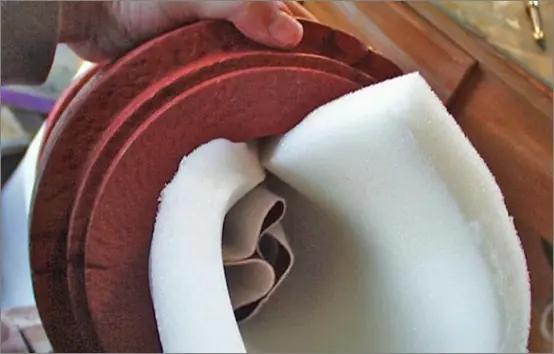

En el otro extremo junto la mano y el antebrazo utilizando tornillos para madera desde adentro. Luego un acolchado de espuma entre el revestimiento y el interior del antebrazo.
Ahora que todo está en su lugar, pegué el borde del revestimiento al interior del antebrazo.
(aquí omití un comentario que pretendía ser gracioso pero me pareció un poco tonto)

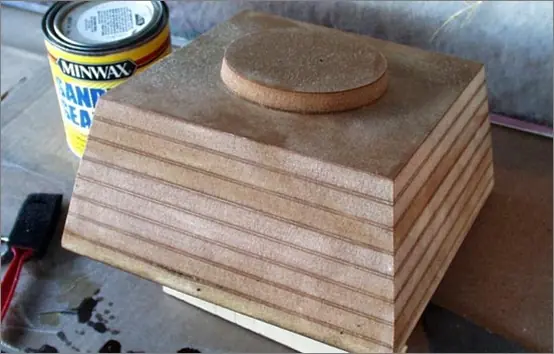

Usé la misma técnica con el MDF para construir una base para la mano.
Quería hacer una placa con el logo para ponerla en la base, Imprimí el logo del cómic en sentido opuesto, lo puse boca abajo sbre 0.060 de estireno, humedecí la placa con diluyente thinner. Cuando se quita el papel ¡queda una copia perfecta que se aplica al plástico!

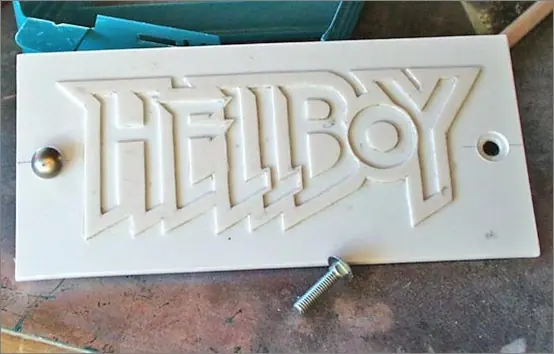

Corté el logo pegado a un 0,090 de estireno. Encontré un par de pernos e hice agujeros en la placa para colocarlos.

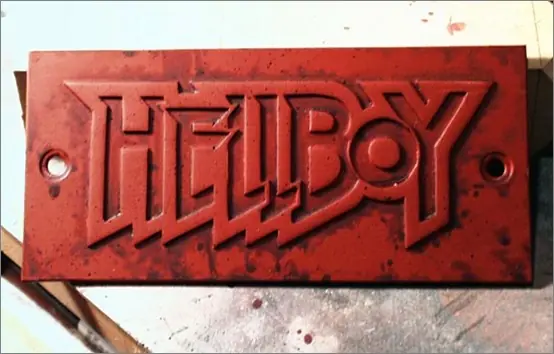

La placa fue pintada igual que la mano.

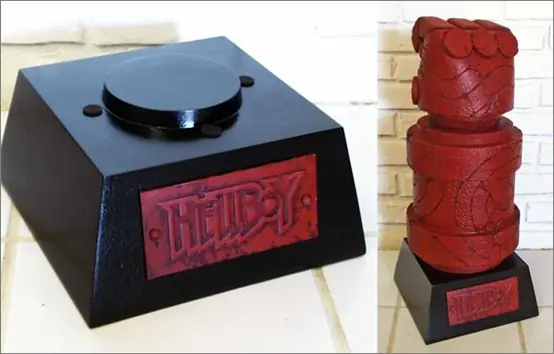

A la base le apliqué una textura de goma laca con esponja y luego una pintura negra. También añadí unos topes a los lados para protejer la base y la mano.
Si quieres crear tu propia mano, estos planos te servirán:
link:
no se ustedes, pero a mi si me gustaría hacer la mano, de hecho un disfraz completo de Hellboy sería genial
