AUTO SOLAR
Este auto solar se construye con ayuda de pocos materiales fáciles de obtener. El único problema sería la celda solar que no se encuentra fácilmente en nuestro medio. Aunque se pueden usar celdas solares descartadas de máquinas calculadoras.
MATERIALES
- Trozos de plastoform
- Ruedas de autos de juguete
- Arandelas pequeñas
- Tubos de puntabola de plástico
- Motor de auto de juguete
- Cables delgados
- Celda solar
- Poleas
- Trozos de alambre o palitos de pacumutu
CONSTRUCCION
1. Como se puede ver en la figura de arriba, debemos cortar un trozo rectangular de plastoform para hacer el chasis del auto solar siguiendo las dimensiones que se indican. Se puede hacer un auto de igual o menor tamaño. Luego se colocan en ambos extremos unos rectángulos de refuerzo y sobre estos unas armellas.
2. Luego tomamos unas ruedas de juguete y les aseguramos a estas un eje de palo de pacumuto o de alambre. Las ruedas traseras deben tener una polea y espaciadores.
3. Como se puede ver en el dibujo de abajo, los espaciadores evitan que las ruedas hagan fricción contra el chasis y se frenen. Se los hace de trozos de puntabolas de plástico. Las poleas se las puede obtener de caseteras en desuso.
4. Como se ve la forma de colocar el motorcito con su respectiva polea sobre el chasis. La correa de transmisión es de goma y se la obtuvo de la misma casetera de la que se quitaron las poleas. El motor se sujeta con un trozo de lata o simplemente usando silicona caliente.
5. Luego se hacen las conecciones al motor. Debemos tener cuidado con la "polaridad" es decir que el polo positivo y el negativo estén conectados de manera correcta al motor, no sea que al funcionar vaya hacia atrás. Debemos conectar una pila para asegurarnos que el motor gire en la dirección apropiada.
6. En la foto podemos ver el carro solar completo y listo para funcionar. Como se puede notar, estamos usando un panel solar bastante grande y es que el motorcito de auto de juguete consume mucha corriente y no funcionaría con un panel menor. En caso de no tener a mano este tipo de paneles recomendamos usar motorcitos de walkman en desuso. Estos tiene además la ventaja de que vienen con su propia polea y funcionan con muy poca corriente.
Generador electrostatico y botella de leyden de frasco de pelicula
la botella de leyden es un capacitor que tiene dos conductores, uno en la parte exterior y otro en la parte interior. Como conductores se pueden usar trozos de lámina de aluminio (la que se usa para la cocina).
Primero debes obtener un alambrito, corta un trozo de la lámina de aluminio y envuelve con este el frasco de rollo de película fotográfica. Luego debes colocar en el interior otro trozo de lámina de aluminio, si deseas puedes usar pegamento, ten cuidado de hacer secar un buen tiempo porque los gases que se quedan en el interio pueden hacer explotar el frasco. Toma la tapa, haz una perforación e introduce en esta un tornillo y asegura en la parte de abajo un trozo de alambre obtenido de un clip para papel. Este alambre debe hacer contacto con la lámina que colocaste en el interior. Toma un trozo de cable (con varios hilos) y sujetalo en la parte de arriba del tornillo, llamaremos a esta parte "cepillo de colección". Observa el dibujo de abajo:
Generador Electrostático
Es generador es simplemente un tubo de pvc que se frota con un paño o un trozo de tela.
El aparato se hace funcionar colocando la botella de leyden en el borde de una mesa, lugo debes hacer que el cepillo de colección toque al tubo de pvc mientras lo haces deslizar frotando en el paño o tela. El alambre que se ve que sale de la botella de leyden es simplemente una conexión a tierra, en vez de esto puedes pedir a alguien que tome el frasco sujetando por la parte que tiene la lámina de aluminio. Esta persona no recibirá una descarga si no toca la lámina y el tornillo
COMO HACER UN COHETE CON UN PALITO DE FOSFORO
Este es un sencillo cohete que se hace con un palito de fósforo, un clip para sujetar papeles y papel de aluminio (del usado para hornear).
Cómo se hace
Primero debes obtener un gancho de metal o un alambrito, corta un trozo del papel de aluminio y envuelve con este el palito de fósforo junto al gancho o el alambrito. Quedará un canal por el que deben salir los gases de la combustión del fósforo. Obtendrás algo como lo que se ve en la foto de abajo:
Torre de lanzamiento
Se la hace del clip. Simplemente lo separas del medio. La parte más ancha va hacia abajo y en la parte angosta del clip debe ir colocado el cohetito.
El cohetito se hace funcionar colocando la llama de un encendedor en la parte en que se encuentra la cabeza del palito de fósforo, al cabo de un momento el fósforo se enciende y los gases que salen por el canalito lo impulsan hacia arriba debido a la Ley de la "acción y reacción". SI ERES NIÑO TEN MUCHO CUIDADO AL HACER ESTE EXPERIMENTO Y PIDE LA AYUDA DE UNA PERSONA MAYOR.
MOTOR ELECTRICO INUSUAL
Este es un inusual motor eléctrico muy sencillo de construir
Ajusta la posición del reed switch y la de la bobina hasta que el motor comienza a girar cuando se le da un ligero giro con las manos. Los reed switches se dañan muy fácilmente y si está funcionando parcialmente entonces el motor no funcionará. Es mejor hacer colocar un capacitor en paralelo tal como se muestra en el circuito debido a que se forma un arco en el interior del reed switch. El problema se minimiza si se usa una sóla pila, pero el motor funciona mejor con dos o más pilas.
Si la bobina se hace con un núcleo de ferrita funcionará mucho mejor, aunque se puede hacer con pocas vueltas de alambre esnmaltado envuelto sobre un clavo.
ESTE ES UNO DE LOS MEJORES
Este experimento es muy interesante desde el momento en que se escucha y ve un gran Bang! y lanza una llama naranja y al frasco de película a más de seis metros de altura.
Tiene muchos nombres: La bomba piezo eléctrica, cañón químico, Flash, etc. Dejamos que lo nombres de acuerdo a tu gusto.
Este experimento es muy fácil de hacer, te tomará unos 15 minutos y el costo es realmente barato puesto que usarás materiales desechados o reciclados.
El combustible lo puedes encontrar en el tocador de tu mamá, pues usa perfume en spray, fijador en spray para el cabello o un refrescador de aliento llamado Binaca.
El aparato es muy simple. Un par de cables se colocan a través de agujeros en la tapa. Los otros extremos se sueldan a un ingnitor de un encendedor de cigarrillos o a un encendedor de cocinas a gas. Luego se montan los elementos en un trozo de madera, pero puedes omitir este paso si lo deseas.
Para disparar el cañón aprieta el spray (perfume, fijador de cabello o Binaca) dentro del frasco de película, presiona contra la tapa y presiona el botón del encendedor.
Con un gran Bang! y una llama de color naranja, el pequeño frasco sube alto en el aire. Con algo de práctica para colocar la cantidad exacta de combustible, podrás hacer que el frasco suba hasta a 10 metros en el aire. Si usas muy poco o mucho combustible, no funcionará o subirá muy poco.

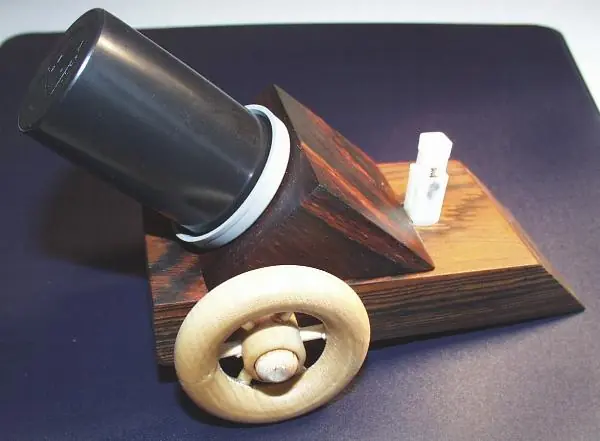

El aparato terminado lo puedes ver arriba, y al lado el primer combustible que usamos donado por una persona que no lo sospechaba.
Aquí puedes ver el frasco con la tapa quitada, puedes ver los dos cables saliendo de la tapa. paragraph(); El bloque de madera tiene un agujero en un extremo para sujetar el ignitor de encendedor de cocina a gas. También puedes hacer dos agujeros para hacer pasar por ellos los cables del ignitor que van hasta la tapa del frasco o simplemente coloca los alambres directamente hacia la tapa por encima.
Aquí hay un acercamiento de los cables que hacen posible la chispa. Te recomiendo que estén separados a 1 mm, más o menos, aunque esta parte no es crítica. Siempre y cuando los extremos de los cables estén lo suficientemente juntos, una chispa saltará cuando presiones el ignitor.
Aquí te muestro el ignitor con los cables soldados a sus contactos; hay muchas clases de ignitores, los que se usan para encendedores de cigarrillos son muy caros, te recomiendo los de encendedor de cocinas a gas.
Abajo hay otro ignitor desarmado, es fácil de desarmar con pocas herramientas.
Abajo puedes ver otro ignitor más grande. Algunos tienen ya los cables para hacer las conexiones, otras veces tienes que soldar tu mismo los cables.
SENCILLO VOLCAN
QUE SE NECESITA
Plastilina
1 Cucharada de Bicarbonato de Soda
Colorante para tortas (rojo)
Jabón líquido
1/4 taza de vinagre
CONSTRUCCION
Este experimento se lo hace sobre una mesa en la cual se ha colocado previamente trozos de papel periódico, porque se puede hacer un desastre!
Modela tu volcán con plastilina de color marrón y verde. Se puede usar color rojo en la parte de arriba del volcán para simular la lava que fluye. Se hace un agujero en el centro del volcán con ayuda de una varilla de madera o un tubo de ensayo.
Para hacer que el volán haga erupción se coloca en el interior una cucharada de bicarbonato de soda, unas gotas de colorante de comida (para tortas de color rojo), unas gotas de jabón enm líquido y finalmente una cucharada de vinagre. A los pocos instantes notarás que comienza a salir la "lava" que se produce por la reacción del bicarbonato con el vinagre. !
El Vibrabot (Autómata)
Un automata, que significa espontáneo o con movimiento propio, según la Real Academia Española, es una máquina que imita la figura y los movimientos de un ser animado. Un equivalente tecnológico en la actualidad serían los robots autónomos. El mundo de los autómatas es tan amplio como su definición. El ser humano ha querido crear seres animados desde el mismo inicio de su historia, construyendo mecanismos artificiales para todo tipo de fines desde científicos, investigación, para agilizar sus tareas o por mero entretenimiento.
Por supuesto el siguiente proyecto no es tan imponentes como aquellos que, históricamente, se remontan desde el Antiguo Egipto donde algunas estatuas despedían fuego de sus ojos, poseían brazos mecánicos ó emitían sonidos cuando los rayos del sol los iluminaba, con el fin de causar el temor y el respeto a todo aquel que las contemplara. O tan complicados como las estatuas Griegas con movimiento debido a la energía hidráulica, el teatro de marionetas mecánicas que representaban la Guerra de Troya de Herón de Alejandría, ó la paloma mecánica capaz de volar gracias a vapor de aire en propulsión de Archytas inventor del tornillo y la polea. Ni tan terrible como el sistema de Polibio utilizado por Nabis, tirano de Esparta, que consistía en un artilugio con forma de mujer con clavos en su pecho y brazos y que abrazaba mortalmente a todo aquel que incumplía sus pagos. Y por supuesto menos encantador que el mítico Trono de Salomón, un árbol de bronce con pájaros cantores, leones y grifos mecánicos móviles. El proyecto consiste en un pequeño utensilio, que por medio de la vibración realiza un movimiento errante, lo cual puede (Con mucha imaginación) provocar una sensación de vida.
Los materiales necesarios son:
-La cabeza de un cepillo de dientes.
-Una bateria pequeña alcalina de litio
-Un motor vibrador de un celular o pager
-Cinta de espuma ( doble flex) o algo similar para el pegado de los componentes.
Para comenzar se necesita un cepillo que tenga más o menos uniformemente los ángulos de las cerdas. Si las cerdas no esta uniformes, se puede utilizar una tijeras para arreglar esto. A continuación cortar el mango del cepillo de dientes. Aplicar una pequeña pieza de cinta o pegamento en la parte superior de la del cepillo, donde se colocará el motor y la batería. Llevar una de las patillas del motor hacia la cinta, para que quede firme, luego colocar la batería y para finalizar doblar la segunda patilla sobre la batería para cerrar el circuito.
link: http://www.videos-star.com/watch.php?video=rUSTXUis_ys&feature=player_embedded
Construir un Microscopio con una WebCam
En este video se muestra un proceso donde vemos, de forma facil, como construir un microscopio digital con una webcam vieja o barata que encontremos por ahi.
Para ello, lo que haremos basicamente sera montarla con la lente del revés.
Parece una tonteria pero aumenta bastante:
link: http://www.videos-star.com/watch.php?video=o8u3GBhs4To&feature=player_embedded
Hazte tu propia Emisora FM Casera
Lista de Materiales
2 Transistores 2N2222
1 Micrófono Electret
2 Condensadores Electrolíticos 10uF/25v
1 Condensador Electrolítico de 2.2uF/25V
2 Condensadores Cerámicos de .1uF/50v
2 Condensadores Cerámicos de 2.7pF/50v
1 Condensador ajustable de 5-60pF (trimmer)
2 Resistencias 1k
1 Resistencia 15K
1 Resistencia 6.8k
1 Resistencia 10K
2 Resistencias 4.7K
1 Resistencia 2.2K
1 Resistencia 220 Ohm
50 cm. Alambre para puentes de 0.51mm de diámetro (24 AWG)
Tornillos
1 Conector + Soporte para Batería
5 Espadines
1 Baquelita
1 Batería 9V
Cautín
Taladro
Soldadura
Estaño
A continuación agrego una imagen con una descripción de cada parte del circuito:
Construcción de La Bobina
Para fabricar la bobina, tome el alambre para puentes y córtelo por mitad, tome los 2 trozos resultantes y enróllelos en un lapicero común dando 6 vueltas alrededor del mismo.
Aunque es más fácil conseguir el alambre para puentes, también se puede usar alambre de cobre esmaltado, eso si, calibre #24.
Una vez hecho esto, retire el lapicero y separe las bobinas teniendo especial cuidado en no deformarlas, tome aquella que sea más uniforme y colóquela en su circuito.
La otra, desenróllela y utilícela como antena, se preguntará por que se sigue este procedimiento que parece ilógico, la razón es que de esta forma se asegura que la separación entre las espiras es la necesaria y que es igual entre ellas así el transmisor funcionará correctamente.
Pasos Para El Ensamblaje
Paso 1.-
Soldar los componentes de menor altura como las resistencias.
Paso 2.-
Luego instale los condensadores cerámicos, el condensador variable (trimmer), los 5 espadines y los transistores.
Paso 3.-
Posteriormente, suelde los condensadores electrolíticos y la Bobina. Recuerde que en la Placa del circuito impreso el terminal identificado con el signo (-) en los condensadores debe quedar ubicado del lado opuesto del identificado con el signo (+).
Paso 4.-
Finalmente suelde el micrófono, teniendo en cuenta su polaridad, la antena y el conector para la batería de 9v a los espadines respectivos y asegure el soporte para la batería mediante los tornillos.
Prueba y Calibración del Circuito
Una vez que este seguro de que todos los componentes han sido ensamblados puede proceder a la prueba y calibración del circuito.
Para ello, ubique una radio de FM cerca del circuito, busque en el dial un punto en silencio (sin emisoras) y suba el volumen del receptor hasta un punto en el que puede usted oír las interferencias.
Conecte una Batería de 9v al circuito y escuche atentamente la radio.
Lentamente y con la ayuda de un destornillador pequeño, ajuste el condensador (trimmer C5) hasta que en el receptor se escuche un silbido o sonido similar, lo cuál quiere decir que en dicho punto se ha sintonizado en el transmisor la frecuencia dial.
En ese momento puede hablar en el micrófono y se debe escuchar en la radio lo que se habla.
Si en la frecuencia seleccionada, no se logra una buena recepción, repita este procedimiento en otro punto de la banda de FM.
Si lo prefiere, en vez de variar el capacitor, sintonice la radio hasta hallar el punto donde encuentre mejor recepción (silencio).
Si después de hacer esto, no consigue sintonizar el transmisor, puede ajustar la bobina que conforma el circuito oscilador juntando sus espiras para elevar la frecuencia, o separando las mismas si lo que desea es reducirla un poco.
Este circuito Funciona mejor cuando es alimentado por una batería pero si lo desea puede hacerlo con una fuente de alimentación regulada.
Sugerencias:
Si usted desea mejorar la calidad de la transmisión de su circuito, en vez de soldar la antena directamente al circuito impreso, hágalo sobre la segunda espira de la bobina, partiendo del punto donde se une con el colector del transistor Q2.
Adicionalmente, si desea tener la posibilidad de controlar el volumen del transmisor, cambie la resistencia R6 por un potenciómetro, el cuál puede ser aproximadamente de 10K.
Para alargar la vida de la Batería, desconéctela cuando no se este usando el transmisor.
Si se quiere aplicar una señal de audio externa como por ejemplo de un IPOD, se debe suprimir el micrófono y su resistencia de polarización R1, dejando como entrada de audio el capacitor de desacople C1.
BUENO ESPERO Q LES HAYA GUSTADO EL POST Y VEAN MI PERFIL
