Poderosísimo microscopio casero - 400x Webcam.

Poderosísimo microscopio casero - 400x webcam.

Holas, hago este post para mostrarles unas imágenes que he tomado con un microscopio casero que he hecho y más abajo les paso a decir cómo hacerlo. Como adelanto les informo de los materiales para que cuando vean las imágenes no vayan a pensar que se van a necesitar montón de cosas complejas para hacerlo.

Material: Una webcam de calidad media y nada más.

Así es, nada más eso, ni lentes de CD ROMS, cristales, ni lupas ni nada más, con un simple volteo de lente a una webcam podrás tomar fotos microscópicas como estas siguientes que he tomado con la mía.




0.5 milímetros en regla de metal, es de esas reglas que en sus 10 primeros centímetros tiene todavía una división más en cada milímetro.



Un pelo con su raíz.








Arriba: Un fósforo, cerillo.


Cuerda no.1 de guitarra eléctrica.


Cuerda no.6 de guitarra eléctrica


Granos de azúcar.


Granos de sal extrafinos, no crean que es de grano, es de la más fina, ya sé que se ven como cubos de hielo, yo tampoco lo sabía hasta hoy.


Una hoja de cuaderno, esa linea negra difuminada que se ve en medio es en realidad un renglón de color azúl.

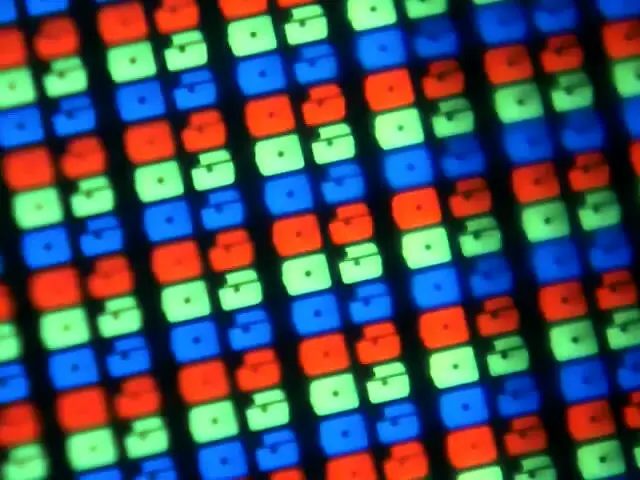

Pantalla de mi consola de juegos portatil PSP. Aquí hay algo curioso, esa imagen de los colorcitos es en realidad un milímetro cuadrado o menos, enfoqué en un área blanca dando como resultado esa configuración de colores, colores que en conjunto forman el color blanco en todas las pantallas, sorprendente verdad ?


Fibras de mi pantalón de mezclilla azúl, y que es nuevo por cierto.


Eso es papel higiénico para limpiarte el toto, no se ve tan suave como lo dice el osito que lo anuncia verdad ?.


No, no es esperma, es un montoncito de pasta dental color blanca, hasta donde sé la pasta dental la hacen con un licuado de distintas piedras. Busquen en youtube cómo se hace la pasta de dientes.


Pixeles de monitor LCD, no se pudo enfocar, quizá por el cristal que lleva la pantalla.


Saliva, las burbujas no se veían cuando escupí la mesa.


Un pedacito de uña de la mano que parece me arranqué a mordidas.


Goma de borrar de un lápiz.


1 milímetro de regla de metál.




Mina de grafito de un lápiz.


Tecla de teclado negro.


Punta de un bolígrafo. (Birome, pluma.)

Y bueno ya no se me ocurrió qué más microscopiar.

Como no documenté con imágenes el proceso de elaboración de mi microscopio (no tenía webcam para hacerlo! ni cámara ) los mando a esta página donde dice exactamente cómo hacerlo, pero añado aquí más abajo dos datos extras para que tomen en cuenta.

Url:

1- Hay dos tipos de webcams, las que tienen el "ojo" grande y transparente de unos 3-4 mm que parece bombillo, y hay otras de menor calidad (baratas) que tienen el ojo de apenas 1 mm y se ve de color rojo, estoy casi seguro que webcams demasiado baratas y de mala calidad (del ojo chiquito y rojo) no tendrán buen resultado por el tipo de lente y la baja resolución que llevan consigo. Si vas a comprarla comprala que tenga el lente como esta, que precisamente es la que he usado, una logitech quickcam, no son de las más caras pero cumplen su cometido.



2- Cuando vayas a enroscar la lente invertida no la vayas a enroscar hasta dentro (hasta el tope no), ya que mientras más lejos esté del sensor más grandes se veran las cosas y por lo tanto un mayor aumento, osea recuerda de nada más sobreponerlo y girarle poquito, lo más mínimo posible y si quieres ponerle unas gotas de pegamento "no permanente" será mejor para que así no se vaya a caer por la poca fijación que tiene al haberle roscado bien poco.

Para avanzados: Pueden obtener todavía más aumento alejando la lente todavía más, digamos 5 mm más, como no tenemos donde fijarla puedes ingeniartelas para colocar 4 palitos en el zócalo circular pegados con silicón y poner la lente a una distancia de 5 mm para después fijarla a los palitos con silicón también, como nos quedarán huecos por donde entre la luz tendremos que encintar con cinta negra de electricista todo alrededor. Ahí ya tendremos 5 mm + toda la distancia que lleva consigo el zócalo de roscado, tampoco exageres alejando centímetros pues probablemente no sirva, yo probé hasta 5 mm obteniendo mayores ganancias que incluso estando en la orilla del zócalo con poco roscado. No le intenté a más porque vi que ya de por sí es difícil fijar un objetivo con ese aumento, osea con tantito que muevas tu mano hay un gran movimiento abajo y descentras el objetivo, así como hay que andar ingeniandotelas para encontrar la distancia focal correcta para que no se vea borroso, es fácil por ejemplo quieres ver un grano de arroz y a una distancia de 2 mm lo ves borroso, entonces te haces para atrás a 3mm-4mm y ya se verá bien nítido.

Yo uso una linternita de 1 led ultrabrilloso para iluminar el objetivo y así se pueda ver bien, sin ello saldría todo oscuro sin detalle, así que es necesaria la linterna, a 2 pesos con los chinos .
