Bienvenidos a mi 4º post, donde les explico paso a paso, como armar tu propia caja de toques
En el post incluyo la lista de materiales, el diagrama (pictorico y con simbologia) y el proceso de ensamblado paso por paso
Que disfruten este post, y que les sea util
Materiales:
-Transistor TIP31C
sirve para combertir la corriente directa de la pila en alterna para que el toque sea continuo
-Transformador 12v/127v 500mA
sirve para elevar el voltaje de la pila a aproximadamente 100v o mas (pero no temas que la corriente es poca xD)
-Potenciometro 100K
sirve para regular la salida del voltaje
-Resistencia 560 ohms
es para que el led no se queme con los 9v de la pila
-Led rojo
es para indicar si esta encendido o apagado el circuito
-Electrodos (o tubos de cobre)
sirve para conducir la electricidad a tus manos
-Pila 9v
alimenta el circuito
-Broche para pila 9v
para conectar la pila con mayor facilidad
-Cable de conexion
para soldar los componentes
-Cable duplex calibre 18
para conectar los electrodos (o tubos de cobre)
-Switch de 2 posiciones (el modelo que gusten, yo use este)
para encender o apagar el circuito
-Soldadura para cautin 60-40
para unir entre si los componentes
-Cautin
para derretir la soldadura
-Pasta para cautin
para que el estaño no se quede pegado al cautin

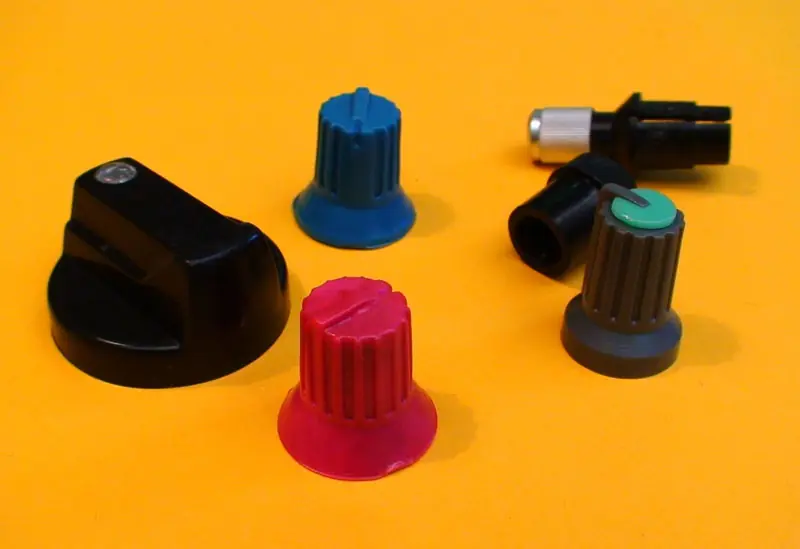

-Perilla para potenciometro
para facilitar el uso de este
En estos materiales yo gaste $211 MNX (pesos mexicanos) equivalentes a aproximadamente 18 dolares
Diagrama de armado:
click en el link para ver en grande
Diagrama pictorico:
click en el link para ver en grande
Explicacion de armado:
primero procedemos a montar el led, potenciometro, transformador y switch en una tabla o lo que quieran usar para montar el circuito (ojo que el led apagador y potenciometro deven quedar a la vista y alcanse para poder interactuar con el circuito)
despues soldamos los componentes con el cable de conexion
1.- negativo de la pila a un polo del switch (aveces traen 3 polos, solo usaremos el de el medio y el de un extremo)
2.- un polo del switch a la patita E del transistor
3.- pata B del transistor a un polo de la resistencia
4.- pata C del transistor a el cable de la izq. del transformador (en el lado que tiene 3 cables)
5.- polo de la resistencia a el polo negativo del led (la patita mas larga)
6.- polo positivo del led (patita mas corta) a el cable de la derecha del transformador
7.- positivo de la bateria a el cable de enmedio del transformador
8.- soldar los 2 cables del otro extremo del transformador a un polo de cada extremo del potenciometro respectivamente
9.- el polo de enmedio del potenciometro con cable duplex a un electrodo (o tubo de cobre)
10.- tomamos cualquier polo de los extremos del potenciometro y soldamos el otro electrodo (o tubo de cobre)
11.- montamos bien el circuito en una caja (usar tornillos clavos cinta adhesiva etc.)
Y Listoooo...!!!!
ya tenemos nuestra caja de toques lista para usarla
cualquier duda por coment o MP
dejen puntitos xD para ser NFU
antes de usarla con los de mas primero pruebenla con su propia humanidad (veras que no es cualquier cosa)
(circuito adaptado por mi con un transistor TIP31C y bateria de 9v para mayor voltaje de salida)
si te gusto el post recomiendalo con tus seguidores xD
Disfruten haciendo bromas con la caja de toques
aca mi caja de toques:
