Buscando como utilizar el puerto paralelo para botones en una video rocola encontre en
http://zonaarcade.forumcommunity.net/?t=40711376
un tema interesante solo que esta un poco a groso modo asi que me decidi a hacer el circuito impreso para hacer una placa mas estetica. Para muestra dejo el circuito original y el que acabo de acer en corel, no mensionare sofware para utilizar este control puesto que solo abordare su construccion.
Mas info aqui http://chobes.blogspot.com/2011/02/ltp-key.html
empezamos
Lista de Materiales
1 Placa fenolica de 20 x 15
1 cable Ltp con uno de alguna impresora de las viejitas nos funcionara perfecto
25 Diodos Zener
cloruro ferrico (un poco nadamas)
1 cautin
soldadura a discrecion
plancha, agua y un par de botes o cubos de plastico
los zocalos blancos que no se como se llaman para los cables
y mucha Patience

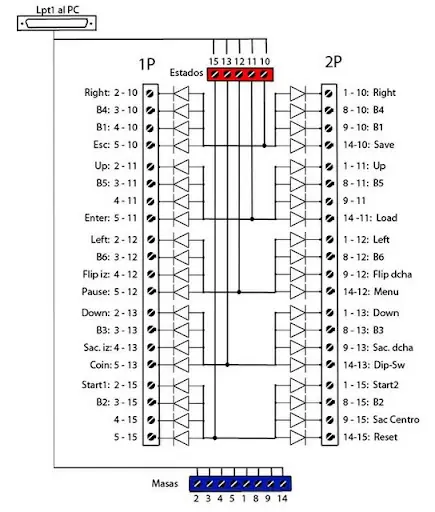

Como hacer la coneccion los numeros son del Ltp

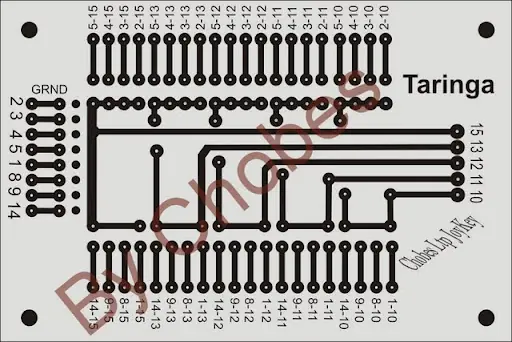

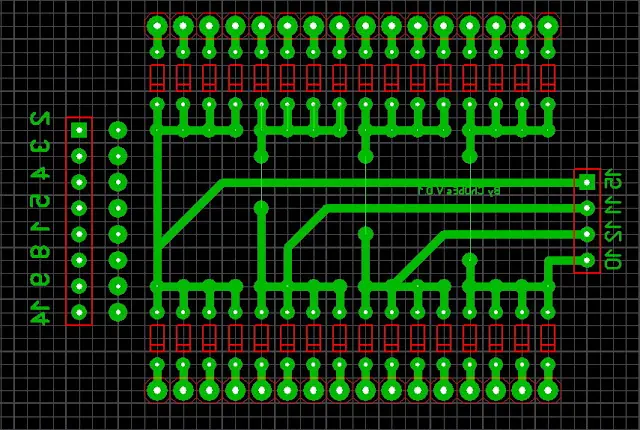

Esta es la imagen de la idea
este es nuestra placa

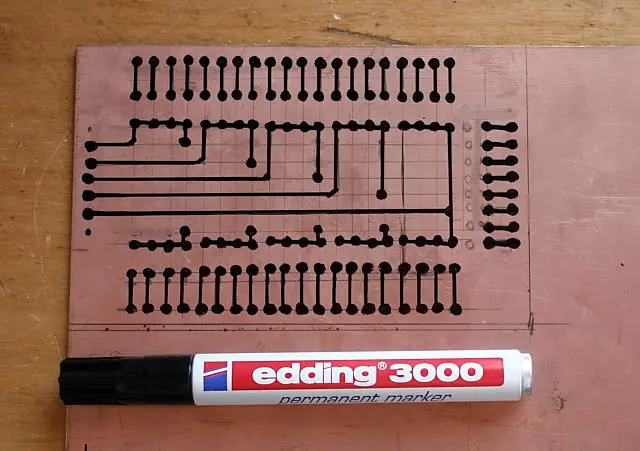

la manera de acerlo con un plumon
los conectores para evitarnos soldar mucho cable

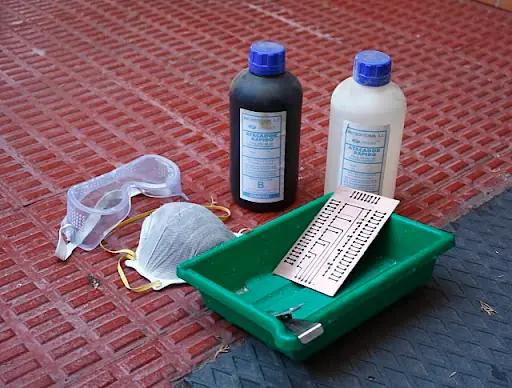

Pasamos la placa por el likido corrosivo

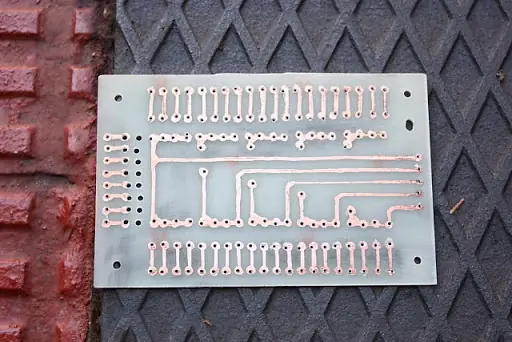

como queda nuestra placa

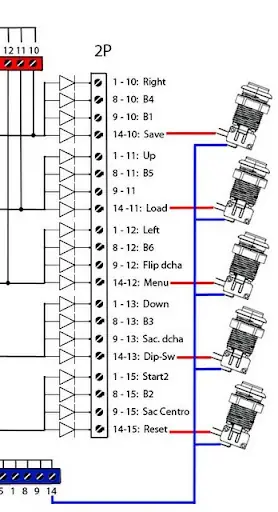

Como conectar los cables al Ltp

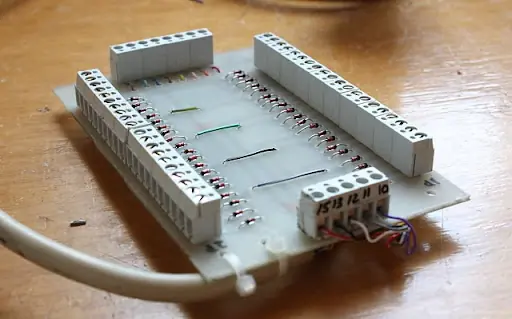

Soldamos puentes y diodos

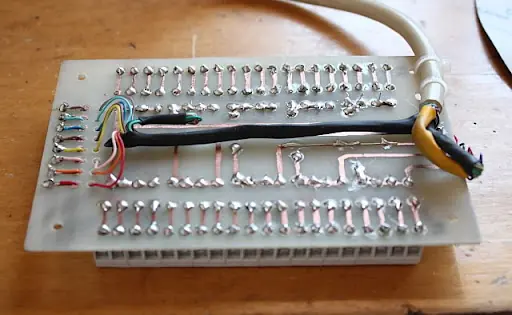

Una muestra como queda al finalizarlo
