Tobera-Blowhole

Realizaremos una tobera para que el cooler del microprocesador reciba aire fresco directo de afuera.

Debemos realizar el corte de la chapa o del acrílico lateral, lo mas cercano al centro del cooler. Si el corte es en una chapa podemos utilizar una sierra de copa, del tamaño adecuado para la posterior colocación de la tobera. Otras opciones tanto para la chapa como para el acrílico, es utilizar un mini-torno, una caladora, o realizar una serie de perforaciones con la agujereadora (o taladro) en forma circular hasta cortar la misma. Luego lijarla bien para que quede prolijo.

Pero primero realizaremos la tobera

Como Hacer Una Tobera Para Pc [Tutorial Propio]

Como Hacer Una Tobera Para Pc [Tutorial Propio]

Acá podemos ver una tobera que incluye el gabinete.
Para realizar la tobera nos valdremos de unos vasos plásticos, son muy económicos, quedan bien estéticamente y cumplen su función.

Una vez seleccionado el vaso lo cortaremos a 7.5cm aproximadamente. Ustedes verán la distancia correcta de corte de acuerdo al modelo del gabinete que posean.

cooler

Para cortarlo nos conviene cubrir con una cinta alrededor de la línea de corte así asegurarnos de mantener un corte uniforme. Para la realización del corte mismo, nos valdremos de un cutter(o trincheta), una sierra o el minitorno.

taringa

Vista de la tobera cortada comparada con la realizada de fabrica./color]

tobera

Ahora debemos realizar la base de acrílico, de 2,4 a 3mm de espesor nos servirá. Primero debemos realizar el corte del circulo del diámetro correspondiente a nuestra tobera, luego cortar un cuadrado con la distancia suficiente para la perforación en las esquinas, así atornillarlo a la chapa o al acrílico.

Como Hacer Una Tobera Para Pc [Tutorial Propio]

en la imagen comparamos la base que tenia con la que realizamos nosotros
Teniendo ambas piezas, debemos pegarlas introduciendo la tobera en la base, así tenemos una mayor superficie de contacto.

Si nuestro lateral es de chapa debemos tomar la distancia correspondientes a nuestro cooler para realizar el corte. Una vez tomada esta distancia solo presentaremos la tobera sobre la chapa y marcaremos el circulo central y los restantes para la sujeción de la misma.

Si nuestro lateral es de acrílico, corremos con la ventaja de que podemos ver como quedaría situado en su posición, antes de realizar cualquier corte, simplemente sujetando la tobera con cinta y colocando el lateral en el gabinete.

cooler

Cuando estamos seguro de su posición procedemos a cortarlo y colocarlo en su posición.

taringa

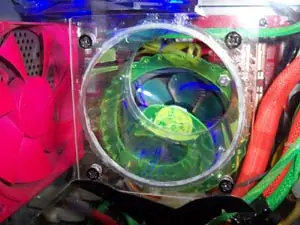

Acá podemos apreciar nuestro trabajo terminado, si lo deseamos podemos ponerle una grilla para mejórala estéticamente, y un filtro de aire para evitar la gran entrada de polvo al gabinete.

tobera

Otra solución para realizar nuestra tobera seria utilizar un envase plástico de alguna bebida. Esto tiene la ventaja de que si es transparente, nos sirve para disimular mas la tobera en un lateral de acrílico, por supuesto si es eso lo que deseamos que suceda ;D

Como Hacer Una Tobera Para Pc [Tutorial Propio]

Los pasos a seguir son los mismos descriptos anteriormente.

Como habrán notado la tobera no da directamente sobre el cooler así que realizamos una direccionándola hacia el mismo, como se aprecia en la imagen anterior. Esta es la ventaja que tiene, si ya tenemos un corte en el lateral, solo deberemos direccionar la tobera en la dirección adecuada.

mija

Solo resta agregarle una grilla y trabajo terminado.

Recuerden que se pueden hacer en otros materiales y para otros casos, como el que realizamos para la BatComputer, debido al lugar muy reducido era importante la salida ( en este caso) del aire caliente de la fuente hacia afuera, para no elevar la temperatura del gabinete.

tobera

Bueno, eso es todo, espero un comentario aunque sea ya que me llevo mucho trabajo.
