Hola a todos!
me puse a experimentar con algunos modelos de antenas diferentes a las tan conocidas hechas con las latas de Pringles, porque realmente no me terminaban de convencer.
El hecho es que tengo que cubrir una distancia considerable con una señal muy estable para poner unas cámaras en directo por Internet y todas las antenas que probé (excepto la que he posteado antes) daban señales bastante fluctuantes, y eso no me sirve para lo que yo necesito.
Por tanto, me he leído y releído todo lo que existe por la web y me parece que esta antena que ahora les traigo es la más estable y con mejor relación señal-ruido, sin gastar prácticamente nada. Quien hizo el primer diseño, que yo modifiqué para usar los materiales que tenía en casa, logró un enlace a campo abierto de más de 10 Km.
Lo que he logrado yo es una ganancia real de 14 Db, con un enlace de 54 Mbps, a una distancia de 250-300 metros llena de obstáculos como paredes y árboles.
Está conectada con una PC a través de un adaptador USB de 200 mw, marca Wisacom y chip ZD1211, lo que no es gran cosa.
Bueno, vamos a los materiales:
50 cm de alambre de cobre de 1,5 de sección, que saqué de un trozo viejo que encontré y le quité el plástico de aislación.
1 tubo de cobre o bronce 3,5 cm de largo por 0,8 mm de diámetro.
1 metro de cable coaxil para microondas de baja pérdida, que compré en un negocio que venden estas cosas.
1 conector mini hembra para este coaxil, que conecta con mi adaptador USB, comprado en el mismo lugar que el cable.
1 tapa de hojalata de 21 cm de diámetro (yo usé una de una lata de pan dulce)
Herramientas:
Soldador
Estaño
Lija
Lima
Pinza
Cutter
Regla o calibre (cuanto más preciso, mejor)
Construcción:
Tomar la tapa que servirá de reflector y hacer un agujero en el medio, como de 1 cm de diámetro.
Limpiar lijando todo alrededor de este agujero, porque ahí vamos a soldar el tubito de bronce.
Al tubito hay que hacerle una muesca como de 2 mm
Marcar, sobre el borde más alto de este tubito, exactamente 15 mm, que será lo que sobresalga del centro de la tapa, y soldarlo a la misma.
Estirar bien el alambre de cobre para que quede perfectamente derecho y limpio.
Marcar desde la punta del alambre 30,5 mm (tiene que ser muy exacta esta medida)
Comenzar a doblar el alambre hasta que quede esta figura (el dibujo es de una simple biquad, pero sirve perfectamente para guiarse cómo hacerlo)
Una vez terminado todo el irradiante (este cuadro hecho con el alambre) debe quedar así:
Ahora, soldamos las patas libres del cuadro a la parte que nos quedó más alta del tubito (recuerden que hay que hacer una muesca en el mismo), con lo que quedará el centro del cuadro justo en el centro del tubito.
Pelar el cable coaxil unos 3 cm y guardar la aislación exterior.
El centro del cable tiene un recubrimiento de aluminio, que yo raspé como un cm para evitar accidentes de cortocircuitos.
La malla del cable se tira hacia atrás y se mete el conductor central en el tubito ya soldado en la tapa, de modo que la malla sobresalga un poco del borde exterior del tubito y se suelda en la parte de atrás.
Se quita la aislación central unos 5 mm y se suelda al ángulo que nos quedó al centro del tubito sin soldar.
Yo le puse un pedacito del aislante negro que sobró de pelar el coaxil para que no toque el tubito soldado.
En la otra punta del cable se pone el conector mini que servirá para conectarlo al adaptador USB o a la placa WiFi del PC de escritorio.
Listo!
Ya tenemos nuestra antena, que por lo menos va a ganar 14 Db.
Funciona realmente muy bien, super estable y me da para creer que quien hizo el primer diseño, realmente no mentía en cuanto al alcance en campo abierto.

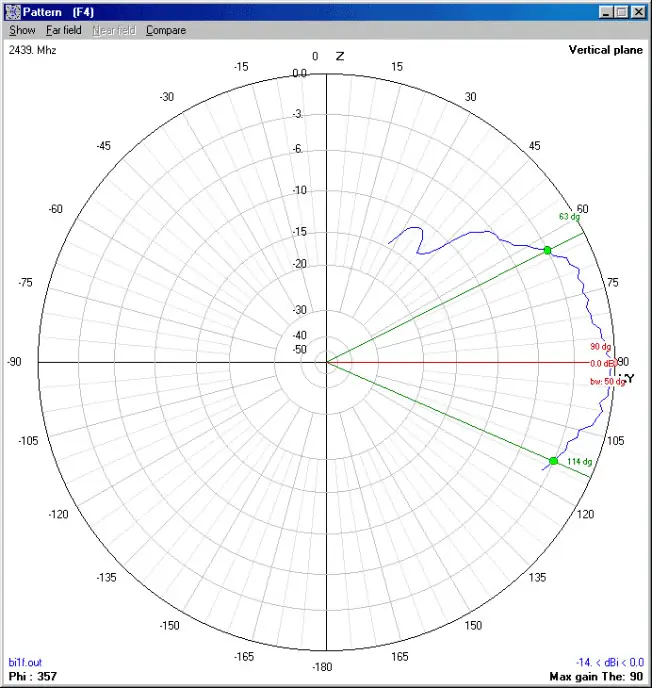

Les dejo las mediciones originales porque yo no tengo aún las mías, que las pondré apenas pueda.
Como se ve en el gráfico, la antena es muy direccional y tiene polarización vertical u horizontal, según se ponga el irradiante horizontal o vertical respectivamente (es al revés de la polarización que se quiere obtener)
Pruebas
Para determinar la diferencia de ganancia entre la biquad y la doble biquad, se hicieron algunos tests con señal, ruido y relación señal-ruido, con estos resultados
antena SNR (db) señal(dBm) ruido(dBm)
biquad 43 -58 -101
doble biquad 45 -56 -101
Los resultados indican que la ganancia de la doble biquad es aproximadamente de 2dBi más que la biquad, lo que significa una gran mejora (3dBi es el doble de señal).
Con 14 Db resulta una antena simple de construir y que le gana a la mayoría de las antenas comerciales, con un mínimo esfuerzo de construcción y prácticamente con un costo cero.
Espero que la construyan porque se hace en un ratito y da más que buenos resultados.
Con un comentario agradecerias a muchos novatos
