Hola en en este pos vamos a realizar algunos circuitos que yo eh creado los cuales son
1-.Interruptor touch
2-.Alarma con laser detector
3-.Dado electronico
4-.Temporizador digital
5-.Contador de objetos
6-.Punta logica
7-.Receptor de IR con rele
Vamos por partes primero para crear estos circuitos vas a tener que saber un puito de electronica para eso te voy a dar una guia de los IC que voy a usar.

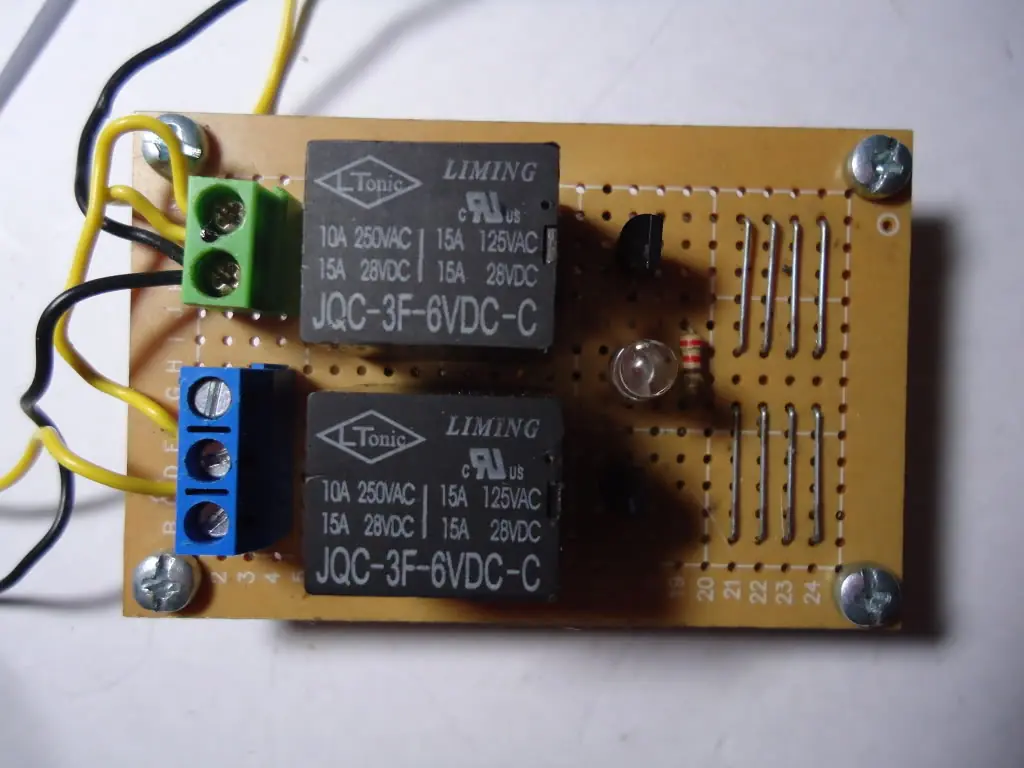

1-. INTERRUPTOR TOUCH
Para comenzar esta explicacion un pregunta ¿no te ha pasado que ya estas
cansado de aplastar un boton para encender una fuente de poder para tus
experimentos ? pues yo si
Aplasta on ,,,,,,,,Aplasta off..........Aplasta on ,,,,,,,,Aplasta off..........
Aplasta on ,,,,,,,,Aplasta off..........Aplasta on ,,,,,,,,Aplasta off..........
Aplasta on ,,,,,,,,Aplasta off..........Aplasta on ,,,,,,,,Aplasta off..........
Aplasta on ,,,,,,,,Aplasta off..........Aplasta on ,,,,,,,,Aplasta off..........
entonces me invente un circuito capas de recibir la electricidad estatica
que tiene nuestro cuerpo y otros objetos mas para accionar un rele
entonces te expilico el SCR 2N5060 Nececita enrguia para dejar que pace
corriente sobre el pero esa corriente no tiene que ser alta sino es muy baja
tanto asi que basta con tocarlo con el dedo y ya
ojo si topan demaciado el off del circuito te sonara como si se fuera a dañar
pero tranquilos es por que al momento de tocar el off se conecta y desconecta
y va a hacer como si click,click,click,click,click,click,click,click,click,click,click,click,
pero no se va a dañar lo mismo va a pasr si topan los dos al mismo tiempo
pero esta vez se va a encender y apagar el led pero esto no quiere decir que
se va a quemar ni el circuito ni sus experimentos asi que tranquilos los 2 rele
son de 5V
como se mustra en el video al momento de aplastar los dos no hay paso de corriente
hacia el circuito de esa manera es nuy seguro y practico
=================comentarios abajo=========================

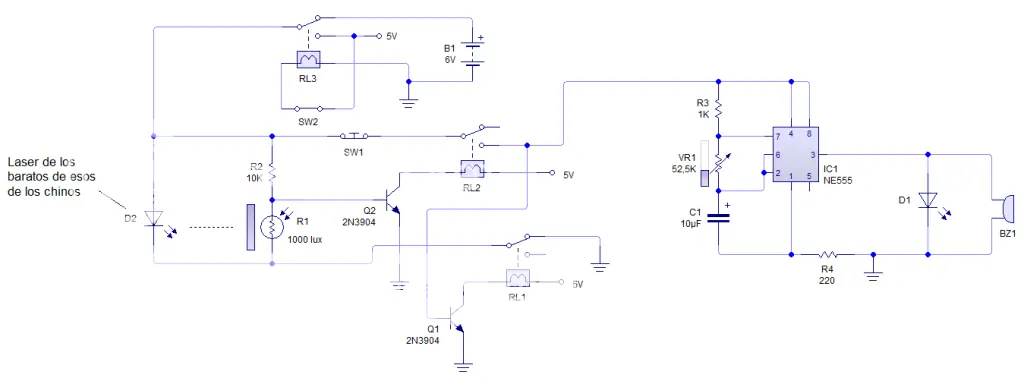

2-. ALARMA CON LASER DETECTOR
Bueno ahora les eh traido una alrma casera con laser detector pero lo curioso
de esta alrma es que basta con pasar por el lacer y cortar la luz a la fotocelda
para que la alarma se accione y se quede encemdida para siempre incluso tiene
una bateria la cual no importa si la desconectan sigue funcionando
(la unica forma de descartivarla una vez que se haya activado es presionar el
SW1 que es de circuito cerrado para que corte la energia y se detenga
El rele (RL2) y el transistor (2N3904) puede ser cambiado por un transistor 2N2222
o similar la cuestion esque cuando la fotocelda no reciba luz active en paso de
corriente al circuito aaaaaaa cierto el lacer puede ser de esos baratos de los
chinos o puedes utilizar un led de alto brillo con una lupa la imaginacion y la
inventiva no tiene limites tambien si usas un laser puedes utilizar espejos para
hacer mas puntos de ruptura y como dijo siempre puedes cambiar el clock del
555 con cualquier otra combinacion que se te ocurra otra forma de seguridad
es poner muchos botones (cerrados) y solo uno conectado para que tu y solo
tu sepas cul lo desconecta
AL momento de hacer ele video un vean que basta con cortar el laser para que se
dispare el led blaco y el buzzer.....incluso aun despues de haber retirado
la tabla de el medio del laser como les dije anteriormente la alarma
sige activa aun despues de haber pasado otra vez por el laser
de esa forma el laser sigue activo para siempre
=============comentarios abajo===============

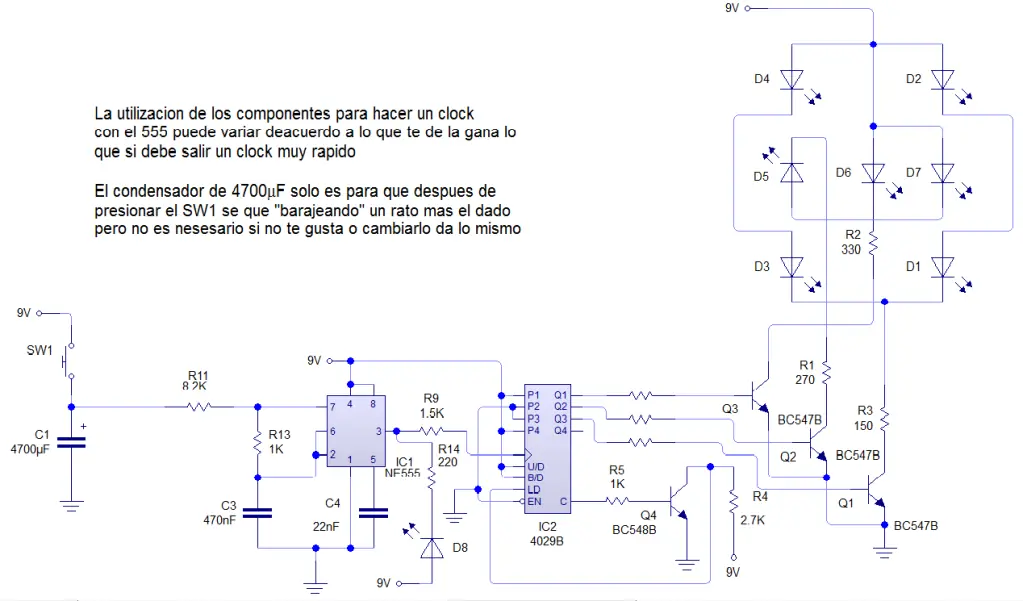

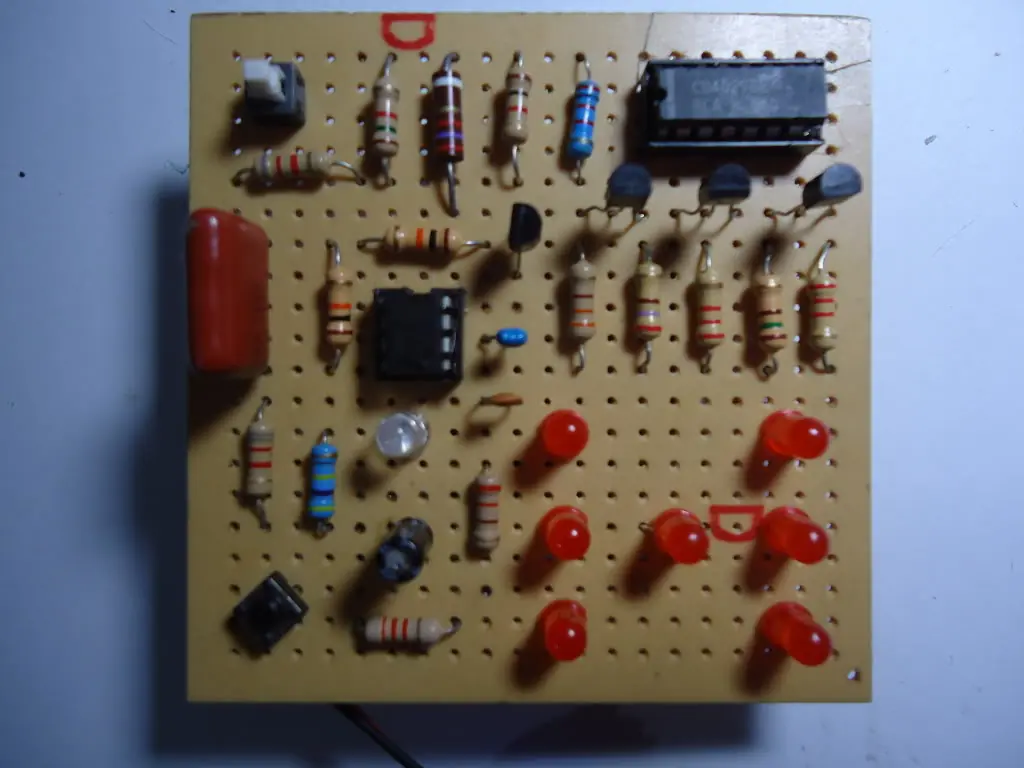

3-.DADO ELECTRONICO
Bueno esta vez les he traido un dado electronico para jugar cualquie juego de mesa
bien ahora solo hay que decirles que el clock 555 y sus componentes pueden
ser cambiados por culquier otra combinacion que se les ocurra lo mismo va con
el condensador de 4700 uF puede ser cambiado solo es para que se quede
"barajeando" el dado un rato mas pero si no te gusta lo quitas y ya o sino le
pones uno de mas o menos
Pues la verdad que el dado es al azar nada esta predestinado como en el video
me salio 2 veces el numero 2 y asi se va de largo es a la suerte
Personalmente yo hice 2 de estos dados para jugar monopolio con mis panas
pero puedes hacer hasta 500 dados si te da la gana estos componentes no
son muy caros ni dificiles de conceguir pues nada mas listo
===============comentarios abajo============================

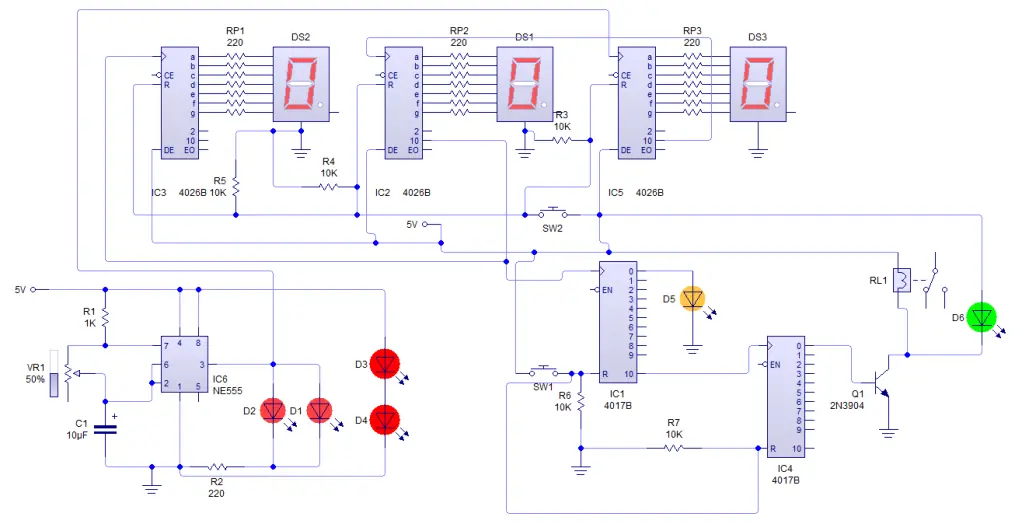

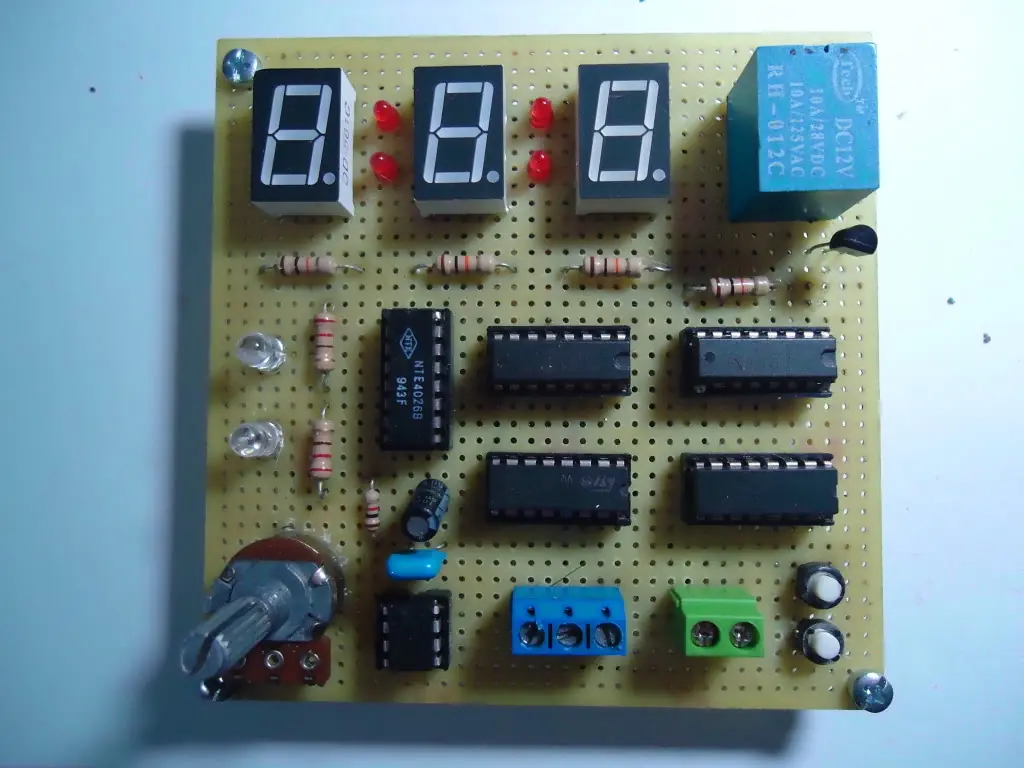

4-.TEMPORIZADOR DIGITAL
Ahora este es el invento que mas utilizo pero primero una experiencia
Antes me comparaba un control remoto para mi tv y siempre se rompia y
compraba otro y se rompia por que no lo cuidaba pero sin el control no
podia programar mi tele para que se apage automaticamente entonces
se quedaba prendida toda la noche y la verdad eso no me gustaba
Ahora si ya leyeron esa pequeña historia no me van a decir que alguna vez no
pasaron por eso...... bueno en fin les voy a explicar como funciona
lo que deben hacer es conectar el ciruito y cundo se active los digitos
presionan el boton SW1 para reiniciar los 4017B y esto sirve para activar
el rele con su diodo el que no puse pero pueden poner cualquier diodo
entonces el temporizador arrancara ......el led amarillo es para indicar que el
IC 1 ( 4017B ) esta reiniciado y se apagara cuando llegue a 100
el led verde es para indicar que el rele esta activo
y si al encender el circuito comiensa en 100,010 o culquier numero
basta con apalastar el SW2 para reiniciar es contador incluso yo fusione
los SW1 y SW2 en uno solo para que al mismo tiempo que se reinicien los
4017b se reinicien los 4026B y nada mas
=================comentarios abajo===================

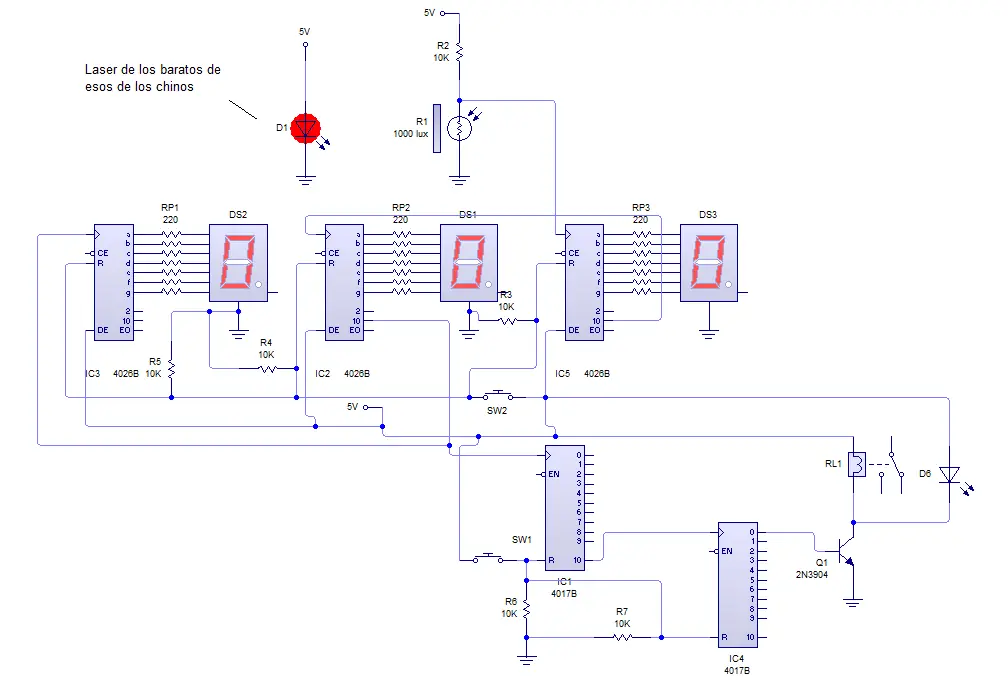

5-.CONTADOR DE OBJETOS
Hola ahora les he traido un contador de objetos el cual es muy similar a un temporizador
que vimos anteriormente pero con la unica diferencia que este no tiene clock y en
vez de clock tiene una fotocelda con su respectiva resistencia para que cuando
haya corte de luz por parte del laser suba y baje la corriente con lo cual
el receptor del 4026B lo utilice como clock para que cuente un digito en este
caso se puede quitar los 4017b el rele,el led, etc y toda la parte de abajo
para que funcione el rele tienen que al encenderlo solo tienen que hacer que
el boton SW1 active el reset a los 4017B para que encienda el rele y el led
pero cuando llegue a 999 el rele se apagara y para reiniciar los digitos
solo presiona el SW2y listo
============comentarios abajo================

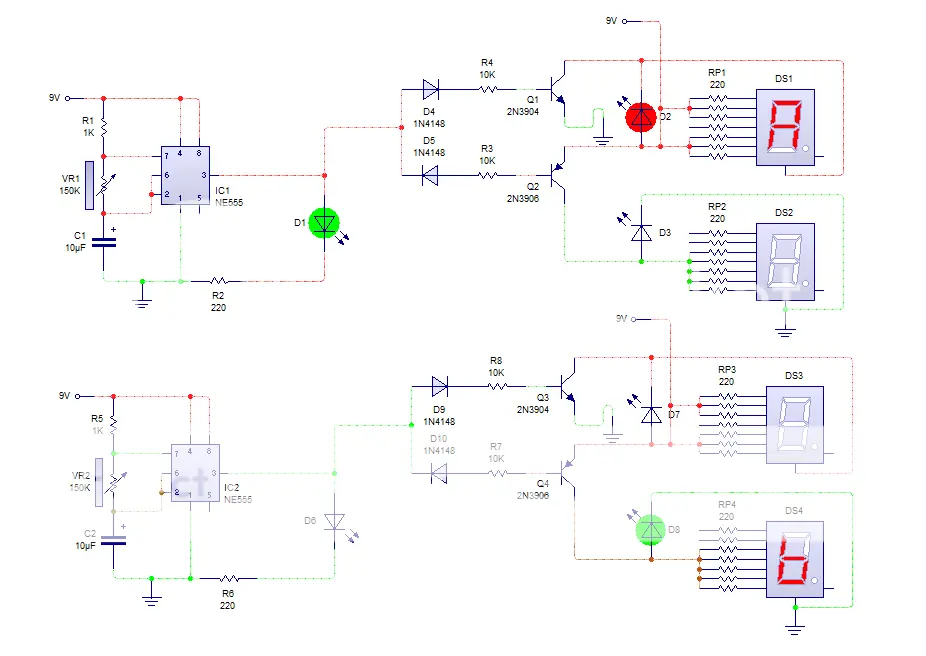

6-.PUNTA LOGICA

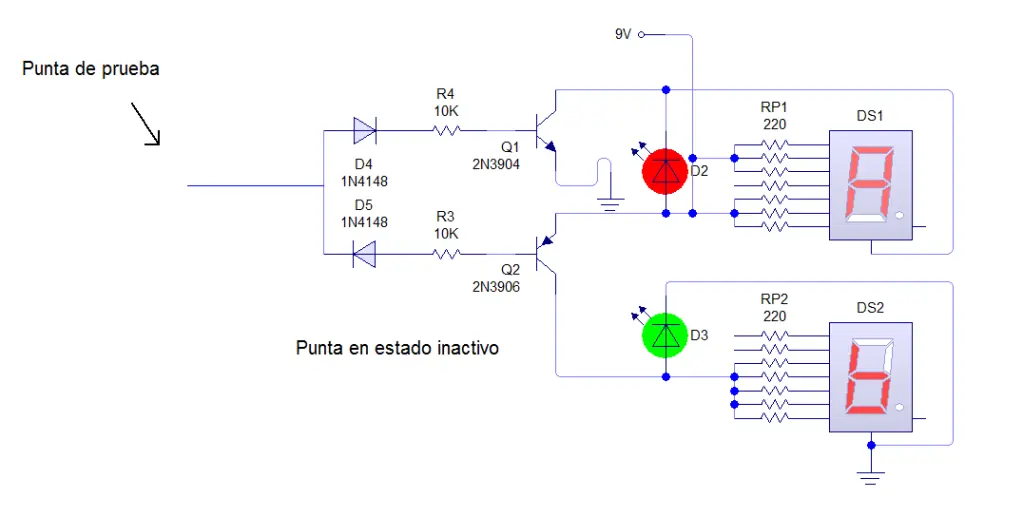

Buenos dias ahora me eh invetado una punta logica experimental no es tan exacta
pero vale mas claro un dia no podia dormir asi que hice esto la punta reconoce
la corriente la cuan toque su punta si la corriente es alta ( 1 ) va a encenderce
el led rojo y se va a quedarce ensendido el dispaly con la letra A
si la corriente es baja ( 0 ) se ensendera el led verde y el display se quedara
ensendido con la letra B
pero esto era experimental asi que si se les ocurre poner mas componentes
o quitar o sino botar a la basura avisenme a la final solo era haber si me salia
================comentarios abajo=======================

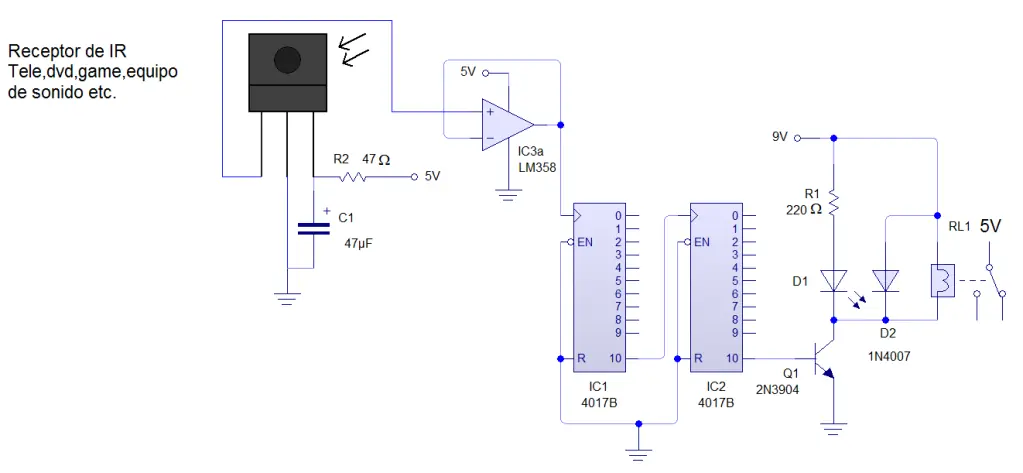

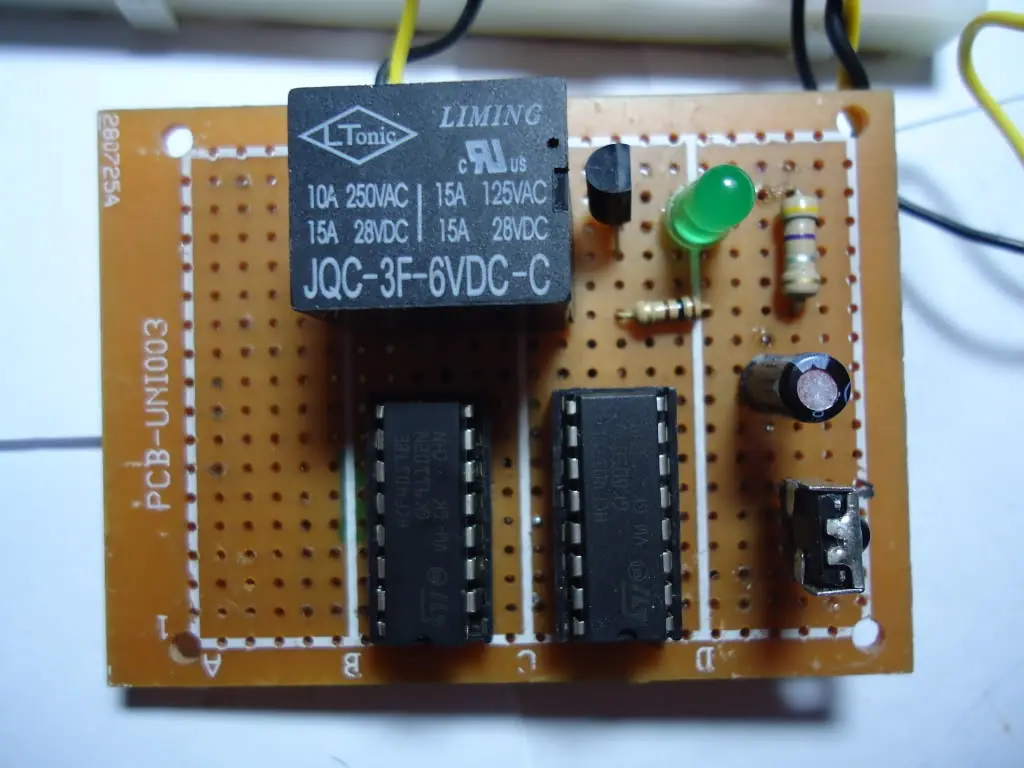

7-. RECEPTOR DE IR CON RELE
Ahora les eh traido un interruptor que puede ser activado con un simple control
remoto de cualquier tv,dvd,euipo de sonido etc.
Les explico todos sabemos que si realizas la coneccion basica de un receptor de ir
(rayos infrarojos) que es con un condensador de 47 uF y una resistencia de 47 Ohms
y la salida del Foto tans IR va a ser siempre que va a votar corriente y cuando le disparas
con un control remoto va a parpadear- - - - - - - - - - - - - ese era mi problema pero con
un poco de imaginacion loque convertir esas señales en pulsos para activar un rele
entonces vamos por partes lo que hice es las señales debiles de el receptor las
amplifique con un amplificador operacional comun el LM548 opcional (si quieres lo
usas y si no ,,, no .
la salida de este se va a un contador de 10 (4017B) que el cual las señales muy rapidas que recibe
las hace podriamos decirles "mas lentas" y con ese 4017B esta conectado otro 4017B
el cual las hace "mas lentas" entonces cundo ustedes lo tengan presionado
el control remoto de su tele mucho tiempo va a a parpadear o se va a encender y apagar
pero solo si aplastan una vez se encendera y si aplastan otra se apagara
continuo entonces a la salida del 4017B le puse un transistor para activar un rele
incluso yo lo probe y me salio de unos 15 metros de alcance mas o menos
aaaaaaaaaaaaaaaaaa
tambien pueden conectar el receptor de ir directo al 4017B aveces no es nesesario
utilizar un amplificador operacional
yo lo use para apagar la luz de mi cuarto por la bagancia de no levantarme de mi cama
pero tiene otros usos
=============comentarios abajo===================
CODIGOS,DIAGRAMAS DE IC´S
4017B
4026B
555
4029B
2N5060
AMPLIFICADOR OPERACIONAL
DISPLAY
RECEPTOR DE IR
Reloj Digital de 24H aqui el video en el simlador con los componentes que utilizamos anteriormente
Aca el link de mi otro post con el reloj Digital 24 H y los diagramas

1-.Interruptor touch
2-.Alarma con laser detector
3-.Dado electronico
4-.Temporizador digital
5-.Contador de objetos
6-.Punta logica
7-.Receptor de IR con rele
Vamos por partes primero para crear estos circuitos vas a tener que saber un puito de electronica para eso te voy a dar una guia de los IC que voy a usar.
1-. INTERRUPTOR TOUCH
Para comenzar esta explicacion un pregunta ¿no te ha pasado que ya estas
cansado de aplastar un boton para encender una fuente de poder para tus
experimentos ? pues yo si
Aplasta on ,,,,,,,,Aplasta off..........Aplasta on ,,,,,,,,Aplasta off..........
Aplasta on ,,,,,,,,Aplasta off..........Aplasta on ,,,,,,,,Aplasta off..........
Aplasta on ,,,,,,,,Aplasta off..........Aplasta on ,,,,,,,,Aplasta off..........
Aplasta on ,,,,,,,,Aplasta off..........Aplasta on ,,,,,,,,Aplasta off..........
entonces me invente un circuito capas de recibir la electricidad estatica
que tiene nuestro cuerpo y otros objetos mas para accionar un rele
entonces te expilico el SCR 2N5060 Nececita enrguia para dejar que pace
corriente sobre el pero esa corriente no tiene que ser alta sino es muy baja
tanto asi que basta con tocarlo con el dedo y ya
ojo si topan demaciado el off del circuito te sonara como si se fuera a dañar
pero tranquilos es por que al momento de tocar el off se conecta y desconecta
y va a hacer como si click,click,click,click,click,click,click,click,click,click,click,click,
pero no se va a dañar lo mismo va a pasr si topan los dos al mismo tiempo
pero esta vez se va a encender y apagar el led pero esto no quiere decir que
se va a quemar ni el circuito ni sus experimentos asi que tranquilos los 2 rele
son de 5V
como se mustra en el video al momento de aplastar los dos no hay paso de corriente
hacia el circuito de esa manera es nuy seguro y practico
=================comentarios abajo=========================
2-. ALARMA CON LASER DETECTOR
Bueno ahora les eh traido una alrma casera con laser detector pero lo curioso
de esta alrma es que basta con pasar por el lacer y cortar la luz a la fotocelda
para que la alarma se accione y se quede encemdida para siempre incluso tiene
una bateria la cual no importa si la desconectan sigue funcionando
(la unica forma de descartivarla una vez que se haya activado es presionar el
SW1 que es de circuito cerrado para que corte la energia y se detenga
El rele (RL2) y el transistor (2N3904) puede ser cambiado por un transistor 2N2222
o similar la cuestion esque cuando la fotocelda no reciba luz active en paso de
corriente al circuito aaaaaaa cierto el lacer puede ser de esos baratos de los
chinos o puedes utilizar un led de alto brillo con una lupa la imaginacion y la
inventiva no tiene limites tambien si usas un laser puedes utilizar espejos para
hacer mas puntos de ruptura y como dijo siempre puedes cambiar el clock del
555 con cualquier otra combinacion que se te ocurra otra forma de seguridad
es poner muchos botones (cerrados) y solo uno conectado para que tu y solo
tu sepas cul lo desconecta
AL momento de hacer ele video un vean que basta con cortar el laser para que se
dispare el led blaco y el buzzer.....incluso aun despues de haber retirado
la tabla de el medio del laser como les dije anteriormente la alarma
sige activa aun despues de haber pasado otra vez por el laser
de esa forma el laser sigue activo para siempre
=============comentarios abajo===============
3-.DADO ELECTRONICO
Bueno esta vez les he traido un dado electronico para jugar cualquie juego de mesa
bien ahora solo hay que decirles que el clock 555 y sus componentes pueden
ser cambiados por culquier otra combinacion que se les ocurra lo mismo va con
el condensador de 4700 uF puede ser cambiado solo es para que se quede
"barajeando" el dado un rato mas pero si no te gusta lo quitas y ya o sino le
pones uno de mas o menos
Pues la verdad que el dado es al azar nada esta predestinado como en el video
me salio 2 veces el numero 2 y asi se va de largo es a la suerte
Personalmente yo hice 2 de estos dados para jugar monopolio con mis panas
pero puedes hacer hasta 500 dados si te da la gana estos componentes no
son muy caros ni dificiles de conceguir pues nada mas listo
===============comentarios abajo============================
4-.TEMPORIZADOR DIGITAL
Ahora este es el invento que mas utilizo pero primero una experiencia
Antes me comparaba un control remoto para mi tv y siempre se rompia y
compraba otro y se rompia por que no lo cuidaba pero sin el control no
podia programar mi tele para que se apage automaticamente entonces
se quedaba prendida toda la noche y la verdad eso no me gustaba
Ahora si ya leyeron esa pequeña historia no me van a decir que alguna vez no
pasaron por eso...... bueno en fin les voy a explicar como funciona
lo que deben hacer es conectar el ciruito y cundo se active los digitos
presionan el boton SW1 para reiniciar los 4017B y esto sirve para activar
el rele con su diodo el que no puse pero pueden poner cualquier diodo
entonces el temporizador arrancara ......el led amarillo es para indicar que el
IC 1 ( 4017B ) esta reiniciado y se apagara cuando llegue a 100
el led verde es para indicar que el rele esta activo
y si al encender el circuito comiensa en 100,010 o culquier numero
basta con apalastar el SW2 para reiniciar es contador incluso yo fusione
los SW1 y SW2 en uno solo para que al mismo tiempo que se reinicien los
4017b se reinicien los 4026B y nada mas
=================comentarios abajo===================
5-.CONTADOR DE OBJETOS
Hola ahora les he traido un contador de objetos el cual es muy similar a un temporizador
que vimos anteriormente pero con la unica diferencia que este no tiene clock y en
vez de clock tiene una fotocelda con su respectiva resistencia para que cuando
haya corte de luz por parte del laser suba y baje la corriente con lo cual
el receptor del 4026B lo utilice como clock para que cuente un digito en este
caso se puede quitar los 4017b el rele,el led, etc y toda la parte de abajo
para que funcione el rele tienen que al encenderlo solo tienen que hacer que
el boton SW1 active el reset a los 4017B para que encienda el rele y el led
pero cuando llegue a 999 el rele se apagara y para reiniciar los digitos
solo presiona el SW2y listo
============comentarios abajo================
6-.PUNTA LOGICA
Buenos dias ahora me eh invetado una punta logica experimental no es tan exacta
pero vale mas claro un dia no podia dormir asi que hice esto la punta reconoce
la corriente la cuan toque su punta si la corriente es alta ( 1 ) va a encenderce
el led rojo y se va a quedarce ensendido el dispaly con la letra A
si la corriente es baja ( 0 ) se ensendera el led verde y el display se quedara
ensendido con la letra B
pero esto era experimental asi que si se les ocurre poner mas componentes
o quitar o sino botar a la basura avisenme a la final solo era haber si me salia
================comentarios abajo=======================
7-. RECEPTOR DE IR CON RELE
Ahora les eh traido un interruptor que puede ser activado con un simple control
remoto de cualquier tv,dvd,euipo de sonido etc.
Les explico todos sabemos que si realizas la coneccion basica de un receptor de ir
(rayos infrarojos) que es con un condensador de 47 uF y una resistencia de 47 Ohms
y la salida del Foto tans IR va a ser siempre que va a votar corriente y cuando le disparas
con un control remoto va a parpadear- - - - - - - - - - - - - ese era mi problema pero con
un poco de imaginacion loque convertir esas señales en pulsos para activar un rele
entonces vamos por partes lo que hice es las señales debiles de el receptor las
amplifique con un amplificador operacional comun el LM548 opcional (si quieres lo
usas y si no ,,, no .
la salida de este se va a un contador de 10 (4017B) que el cual las señales muy rapidas que recibe
las hace podriamos decirles "mas lentas" y con ese 4017B esta conectado otro 4017B
el cual las hace "mas lentas" entonces cundo ustedes lo tengan presionado
el control remoto de su tele mucho tiempo va a a parpadear o se va a encender y apagar
pero solo si aplastan una vez se encendera y si aplastan otra se apagara
continuo entonces a la salida del 4017B le puse un transistor para activar un rele
incluso yo lo probe y me salio de unos 15 metros de alcance mas o menos
aaaaaaaaaaaaaaaaaa
tambien pueden conectar el receptor de ir directo al 4017B aveces no es nesesario
utilizar un amplificador operacional
yo lo use para apagar la luz de mi cuarto por la bagancia de no levantarme de mi cama
pero tiene otros usos
