Como le va a la gente taringuera bueno este es mi 3er post y les vengo a mostrar algo que saqué de la gran página de plexilandia como reemplazar un 3pdt con un 4pdt de plastico que no sale más de $9 asi que fijense sale 35 mangos el 3pdt(Bs. As.), todo esto se genera por ponerle un led al pedal si usar el circuito millenium 1-2 asi que:
Éste es el 3pdt:

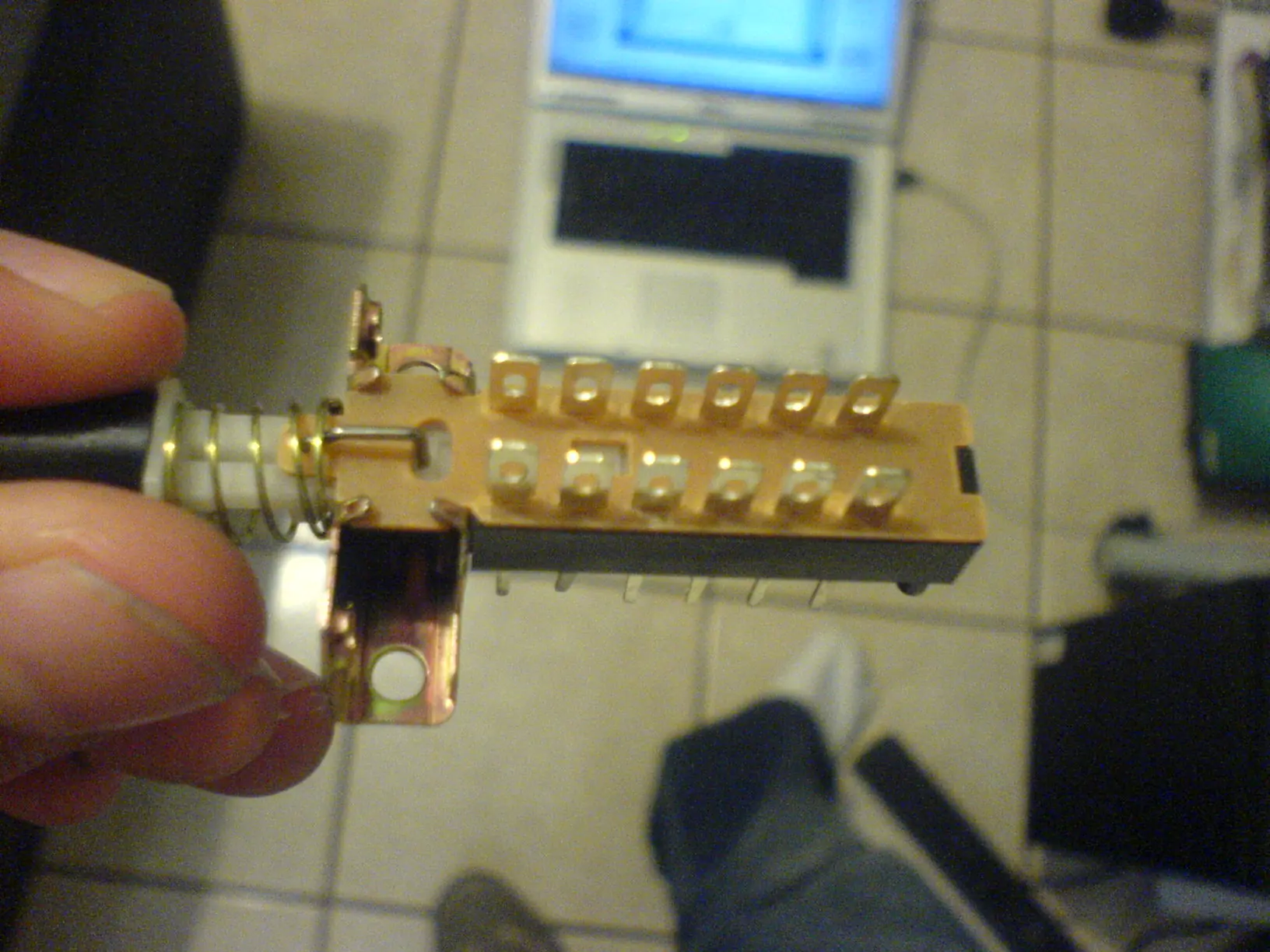

Y este es el 4pdt (pidanlo en la electronica como cuadruple inversor jaja en realidad son dos dobles inversor unidos pero bue)

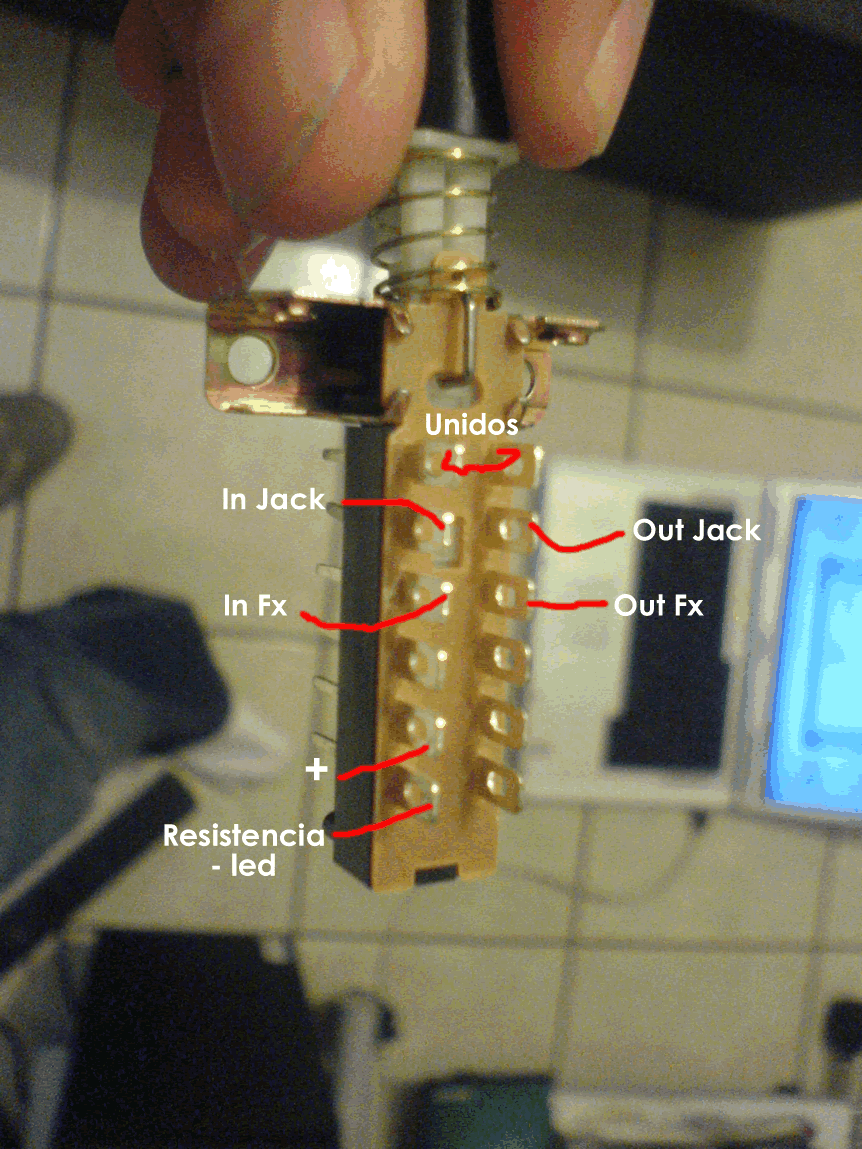

Aqui les muestro como realizar el conexionado. Fíjense bien el conexionado porque hay cuatro que van vacíos:
Si nos les queda claro les muestro bien el * representa cada patita
*-* : unidos por un cable
* * : (in jack) (out jack)
* * : (in fx) (out fx)
* * : (vacio) (vacio)
* * : (+) (vacio)
* * : (resistencia-led) (vacio)
Aclaro donde dice vacío no tiene que conectar nada
Eso es todo espero que le haya servido tanto como a mi porque acá en Mendoza no se consiguen ni dpdt ni 3pdt, y el que lo vende Rosaenz sale $50 asi que imagínense jaja
Bueno taringueros espero que les sirvan y si quieren dejenme puntines si no no hay drama
