navegando en internet buscando formas de como "retroiluminar un teclado me tope con esta y quiero compartirlo con todos ustedes. Bien empecemos...

Materiales:

- Teclado
- EL-Wire
- Leds de alta luminosidad (3 o 4) dependiendo de cuantos leds tenga tu teclado
- Soldadura
- Barra de silicona (o La Gotita para pegar el EL-Wire en el teclado)
- Cable electrico de dos vias (para el poder de 12V sacado desde la PSU)
- Funda termoretractil de 3mm y 7mm (la mas angosta para las terminaciones de las soldaduras de cables, y la mas grande para forrar el cable adicional que saca poder de la parte posterior del gabinete y la PSU)
- Plug mini de audio mono macho
- Plug mini de audio mono hembra (para chassis)
- Switch de palanca miniaturizado (para chassis)

Herramientas:

- Dremel o Multiproposito con extension flexible
- Cautin (idealmente punta fina y bajo wattaje, 15 a 20W)
- Idealmente un soporte para cautin y una estacion de trabajo de soldadura con pinzas y lupa (yo solo tengo el soporte para cautin)
- Pistola de silicona caliente (no es necesario si usas La Gotita)
- Alicate (o Pelacables idealmente)
- Destornilladores (del tipo y tamaño adecuado para los tornillos presentes en tu teclado)
- Taladro y broca de metal de 4mm para el orificio en la parte posterior del gabinete (yo lo hice con Dremel pero demore un mundo)
- Martillo y clavo (para el punto donde se hara el orificio en la parte posterior del gabinete)
- Fuente de poder de pruebas (idealmente) o un cargador de IPOD o MP3 si tu teclado es de USB

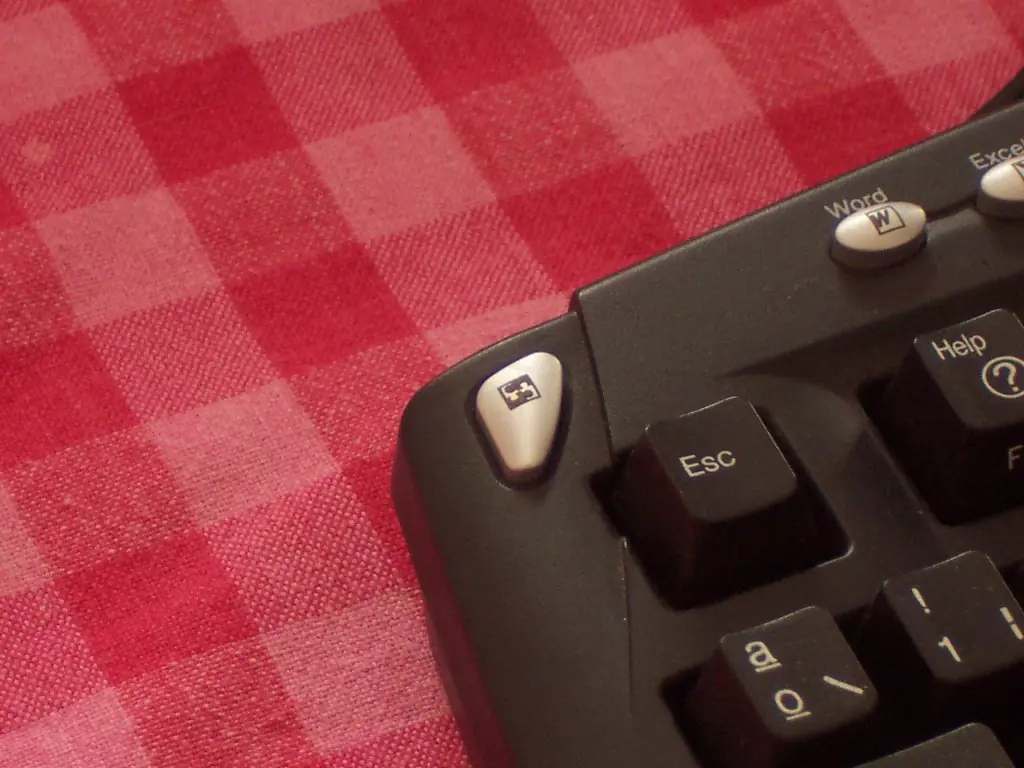

Este es el sujeto previo a ser expuesto a modificacion

Ilumina tu teclado! [Instalacion de EL-Wire en teclado]

Pueden ver donde estan situados los leds, los cuales cambie por leds azules de alta por supuesto… Tiene varios botones adicionales que fue una de las cosas que me gusto mucho… lo otro es que es negro… hace tiempo queria un teclado negro… que hiciera juego con mi gabinete…

Aqui ven al amigo teclado sin sus teclas, las cuales para que no se perdieran puse en un reservorio acrilico de bomba que empezo a fallar y se filtra (proximamente servira para el modding del mouse una parte y otra para las patas de acrilico de mi gabinete jejeje)

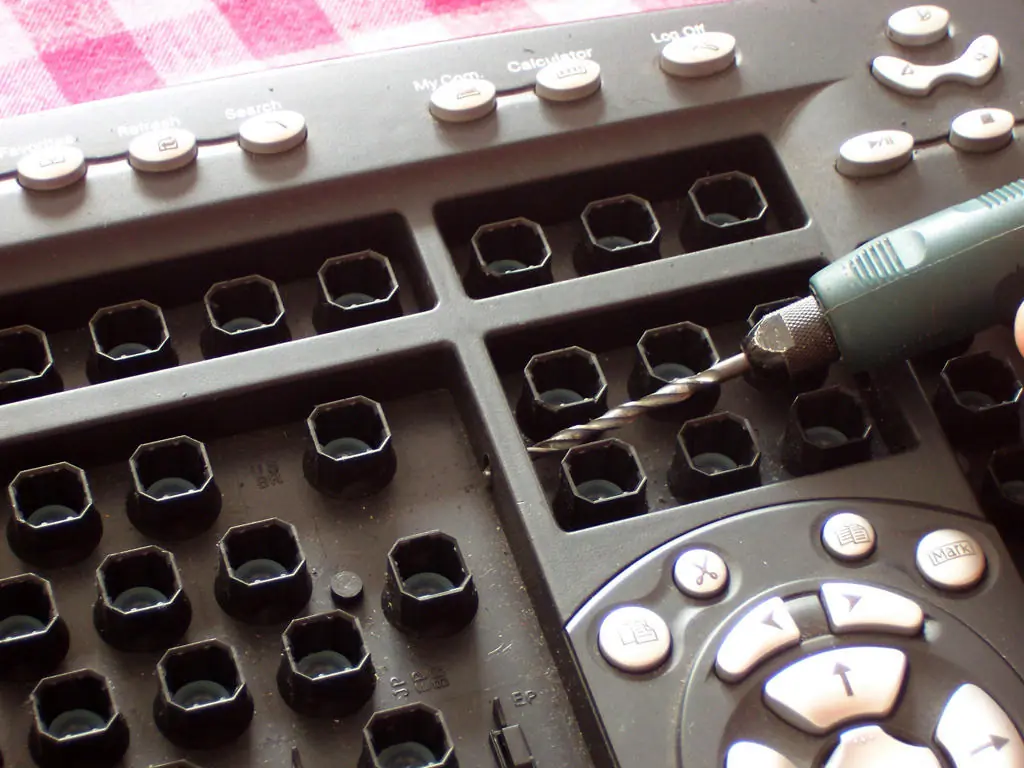

Bueno para poder instalar el EL-Wire hay que hacer algunos orificios en el teclado para comunicar los distintos compartimentos entre si… y tener claro por donde va a salir el EL-Wire desde el interior del teclado a esos compartimentos… yo lo hice salir por el sector del teclado numerico…

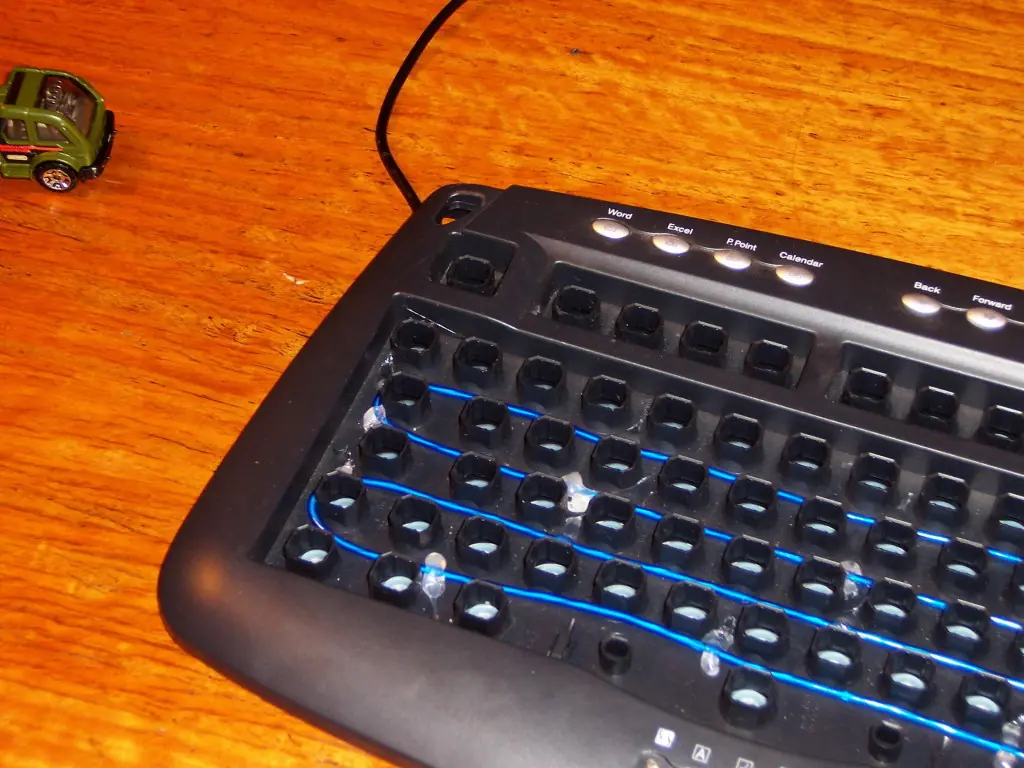

Bueno, una vez que estan hechos los orificios, desarmas el teclado e insertas el EL-Wire desde dentro hacia afuera, y vas trazando la ruta que seguira en tu teclado… La idea es que ilumine la mayor cantidad de taclas y sea armonioso y que no te queden zonas sin iluminar… al menos en mi teclado yo segui la ruta que se muestra abajo.

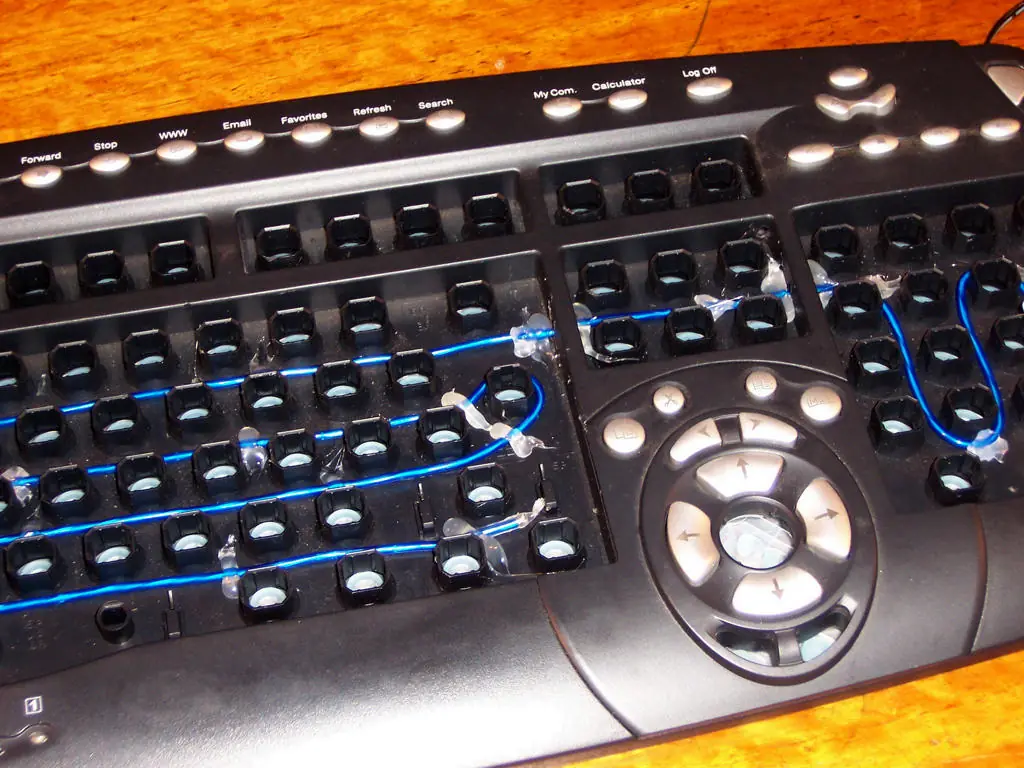

Aqui ven el EL-Wire aun suelto, sin fijaciones y encendido para ver como quedaba… y otras dos fotos con mas detalle…

Una vez que decidi que la ruta seguida era la mas adecuada… utilice una pistola de silicona caliente para fijar el EL-Wire… no es muy sencillo porque hay que dejar que se sece bien para que pegue al plastico… esta silicona caliente no pega muy bien el plastico… una vez que lo tuve listo se me ocurrio que podria haber probado pegarlo con la gotita (Super Bonder Extra), pues despues probe pegar plasticos transparentes entre si y la gotita no se come el plastico… asi que si otro lo va a hacer mejor use la Gotita u otro pegamento similar…

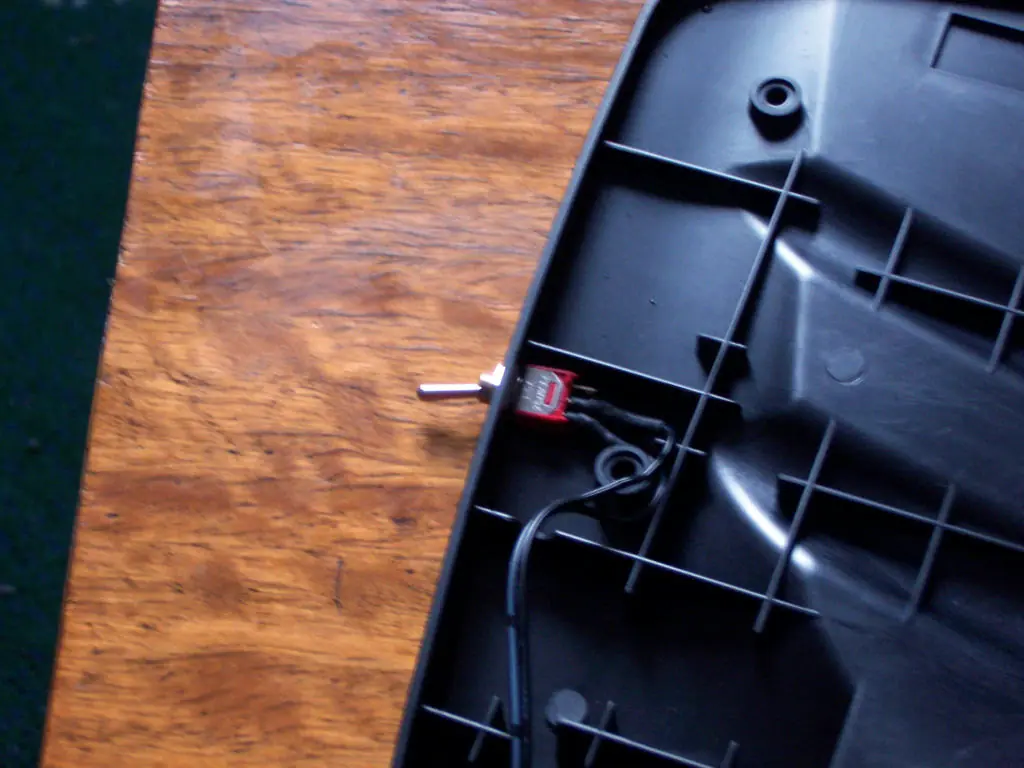

Bueno ahora viene la parte del encendido… como yo no quiero que el EL-Wire este encendido en todo momento ubique un punto en mi teclado en el cual cupiera un switch de palanca mini … hice el orificio con mi dremel y VOILA… En la segunday tercera fotos pueden ver donde ubique el inversor del EL-Wire.

Es importante decir que el cable El-Wire viene con un conector especial para ponerlo al inversor y que el inversor trae un molex para conectarlo a los 12V de la PSU… Bueno ese conector del El-Wire fue eliminado y el cable fue soldado directamente al cable que sale del inversor, y fue reutilizado en la extension que va al switch de palanca… El molex del EL-Wire fue cortado y el cable de poder del inversor fue conectado a un cable adicional que va junto con el cable del teclado forrado en una funda termoretractil para hacer ver mas elegante el Modd.

Aqui pueden ver el conector PS/2 del teclado y un plug mono de audio de tamaño mini … por este conector ingresa el poder hacia el inversor… ven que queda elegante la terminacion…

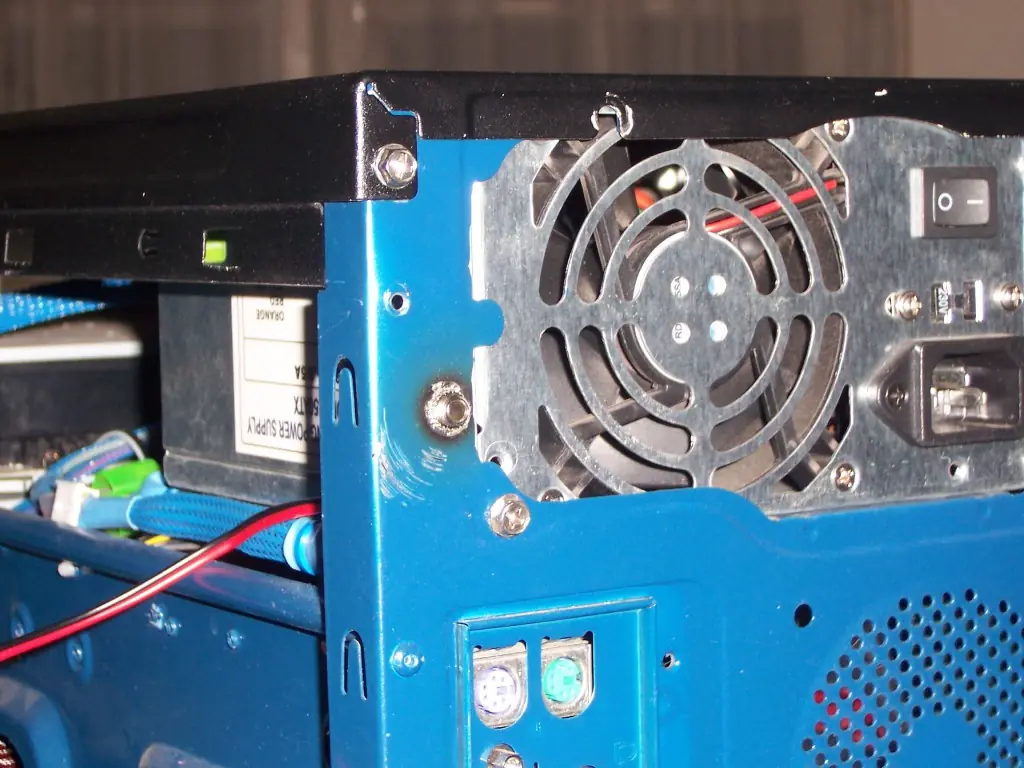

Ustedes se preguntaran… y a donde va ese plug mini ?? Bueno aqui les va la foto… hice un orificio para un conector hembra mono mini en la parte posterior del gabinete, aun lado de la PSU y cerca del puerto PS/2 del teclado… esta parte de la lata del gabinete es especialmente gruesa… casi me heche una broca de 3mm en el proceso… recomiendo con un punzon o un clavo marcar donde va a quedar el agujero y realizar el trabajo con taladro, no con dremel, y con broca de metal…

Ahora… donde creen que fue a parar el molex del EL-Wire?? Pues justamente aui se ve donde fue utilizado… no queria dejar mi PSU pegada al gabinete asi que utilice este molex y de esta forma queda mas ordenada la coneccion interna del poder del EL-Wire hacia el teclado… que tal??

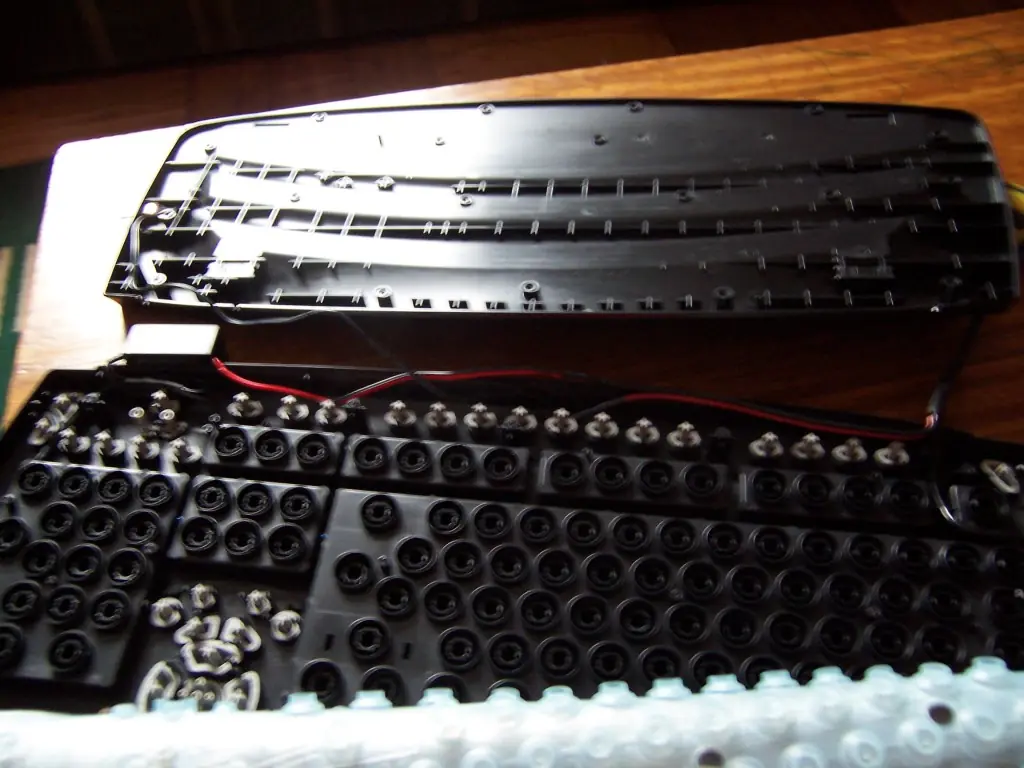

Esto es solo para mostrarles la MAJAMAMA de cables que queda escondido de la vista.. de tal forma que a traves de la ventana se vea mas ordenado… mas adelante mostrare la ventana pues por ahora no tengo una foto adecuada…

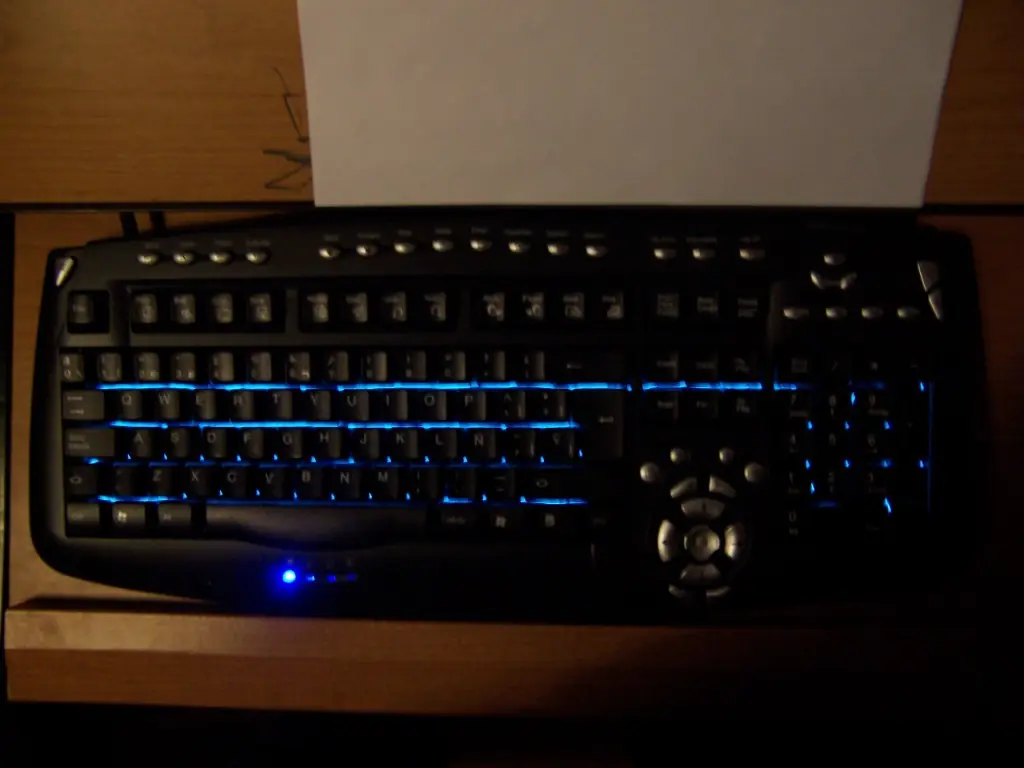

Y el resultado final… un teclado con cambio de leds azules e iluminacion por debajo con un bello EL-Wire azul

Bueno Saludos y Buen Modding
