El modelo del tv en particular que arregle es el AOC LE32H1461/28 de 32 pulgadas. puede pasar en televisores philips ya que comparten los mismos modulos (fuente conmutada, main, leds backlight, etc).
Quiero que quede claro que no soy técnico electrónico, solo aficionado a arreglar cosas. Tengo algunos conocimientos de electrónica que estoy adquiriendo con el tiempo solamente. no me hago cargo de cualquier problema que usted pueda tener arreglando su tv con este post.
Al analizar las causas por las que no prendía el tele me di cuenta de que el problema podría llegar a ser la fuente conmutada ya que ni siquiera el led de stand by encendia.
frente de la fuente conmutada:
dorso de la fuente conmutada:
El problema de esta placa es que el integrado pf6005as me daba continuidad entre vcc y gnd. Lo que hice fue retirarlo de la placa y cambiarlo por el pf6003ahs (fue el unico que consegui en Argentina). El problema es que los resistores y capacitores que deben llevar estos integrados en sus pines son distintos para cada caso.

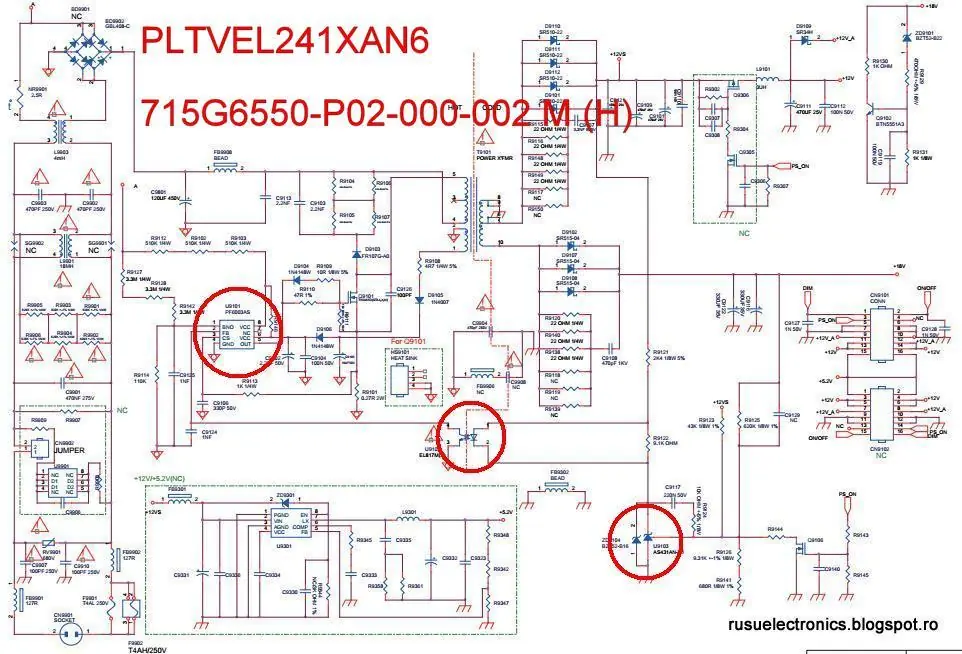

Aunque diga 6003ahs este esquema es para el 6005as:
Los componentes marcados con un círculo son aquellos que se deben verificar. El mosfet K8A65D no debe dar continuidad entre ninguno de sus terminales (gate, source y drain). El datasheet se adjunta al final del documento.
Si solo se cuenta con el integrado smd pf6003ahs el esquema que se debe seguir es el siguiente:
Este ultimo esquema fue el que utilice para reparar la placa. Lo que hice fue cambiar la mayoría de los componentes pasivos SMD (resistencias y capacitores) que van en los pines del integrado ya que se encontraban quemados. Si no encuentran capacitores y resistencias smd, pueden utilizar las resistencias comunes de 4 bandas 1/4W y capacitores ceramicos. Ademas cambie el mosfet K8A65D por uno con caracteristicas similares.
A modo informativo:
Elementos necesarios:
•Multímetro (para medir voltaje, resistencia, continuidad y frecuencia)
•Soldador (o estación de soldado smd)
•Malla desoldante
•Flux (para la soldadura)
•Lupa (para ver los componentes smd)
Advertencias y cosas a tener en cuenta:
•Descargar el capacitor de filtrado de 400v con una lámpara halógena o de resistencia cada vez que se quiera utilizar la placa ya sea para medir, soldar o tocar. De esta forma usted puede evitar recibir una descara o dañar algún componente.
•Hay resistores SMD o de protección que son de un valor tan pequeño que dan continuidad para ello es necesario que usted cuente con una lupa y que sepa leer los valores de resistencias SMD. Si no sabe que significa el código que lleva puede utilizar la aplicación ElectroDroid que puede descargar desde la Google Play Store.
•Los capacitores no deben dar continuidad entre sus bornes, si se cuenta con un medidor de ESR, utilizarlo con el capacitor fuera de la placa.
•Los Diodos no deben dar continuidad entre sus bornes, si se coloca la punta de prueba positiva del multimetro en el anodo y la punta negativa en el catodo debe marcar la caida en la juntura, ésta varia dependiendo si el diodo es de silicio o germanio, pero debe estar entre 0,2v y 0,7v. NOTA: el multimetro debe estar en continuidad.
La placa debe entregar aproximadamente 12v a la placa main y aproximadamente 5,3v cuando se presiona el botón de arranque del tv (el del led de stand by). Sin carga (sin leds) debe haber aproximadamente 18v en el Jack donde se conectan los leds.
Con respecto al integrado pf6003ahs estos fueron los valores que medi con respecto a gnd y sin carga (sin leds) y desconectado de la main:
•Vcc=12,63v
•Bnd=1,3v
Entre out y gnd debe haber frecuencia distinta de cero. Sin carga medí unos 150 hz aproximadamente, pero debe alcanzar entre los 63khz y los 130khz de conmutación.
A continuación, se listan algunos códigos de resistencias SMD que dan continuidad:
•0
•330
•100
•1R50
•1R20
•220
•4R7
si el led de stand by esta encendido cuando enchufa el televisor, pero no da imagen al darle al boton encendido es probable que tenga algún led quemado.
Los leds se encuentran en casas de electrónica y tiene las siguientes características:
•Led: 3030
•Potencia: 1w
•Caída o juntura: 3v
Este tv en particular tenia 3 tiras de led en paralelo con 7 leds en serie cada una. por lo tanto, si en una tira se quema un led, ninguno prende debido a que están en serie.

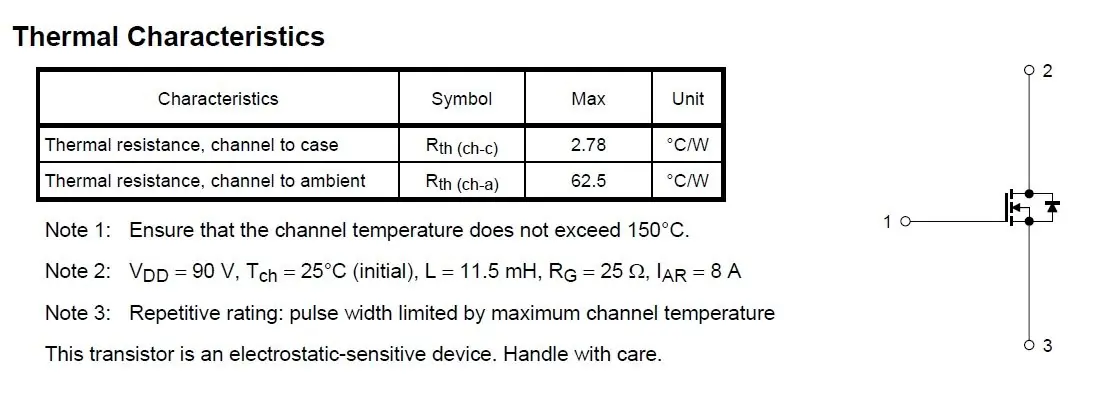

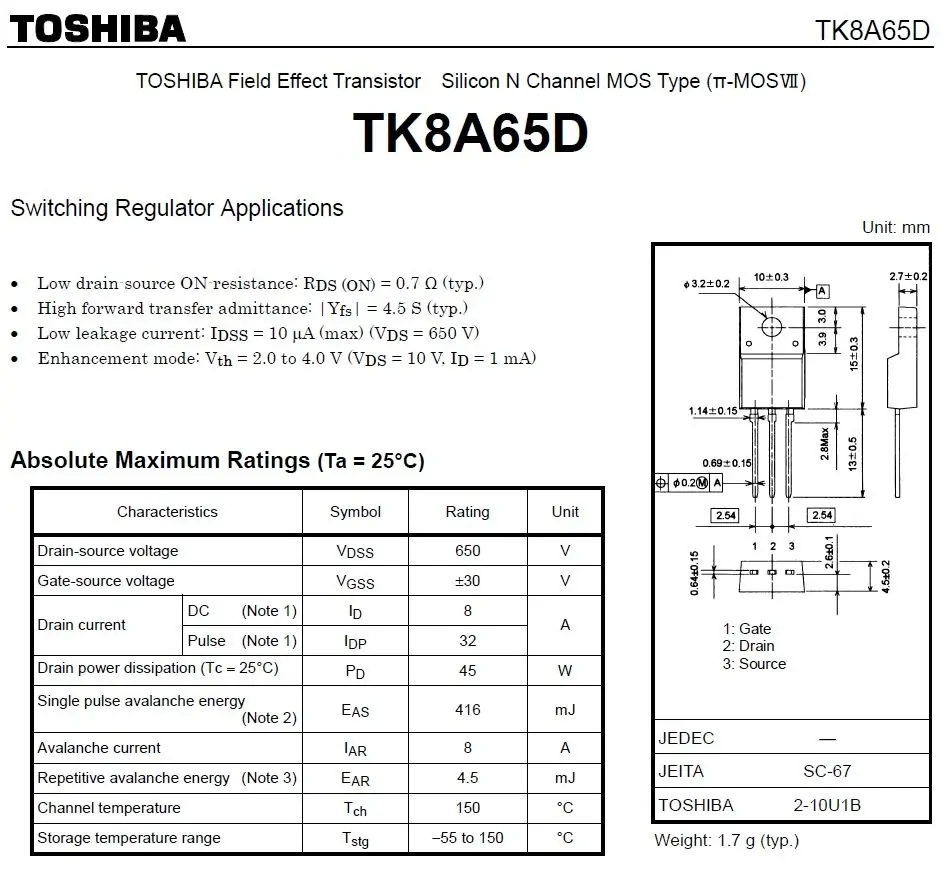

Datasheet del mosfet K8A65D
Espero que les haya servido el post. Saludos desde Argentina y suerte con su tv!!
