Pedal para guitarra Triangle Green Big Muff Pi

Este diseño está disponible en mi pagina web, click  AQUÍ  para verlo. Incluye el diseño de la PCB y recomendaciones. El contenido de este post es una copia menos detallada del articulo original encontrado en dicha pagina.


Electronica Basica Parte 1 Los componentes



Como funcionan los amplificadores

¿No sabes que es un amplificador?







Introducción


Originalmente, este es uno de los diseños más comunes encontrados dentro de los pedales Big Muff Pi, pues hay numerosas versiones. A esta se le conoce como la V1 GREEN CAP TRIANGLE BIG MUFF PI. El diseño encontrado aquí es una modificación del diseño original por "Kit Rae"

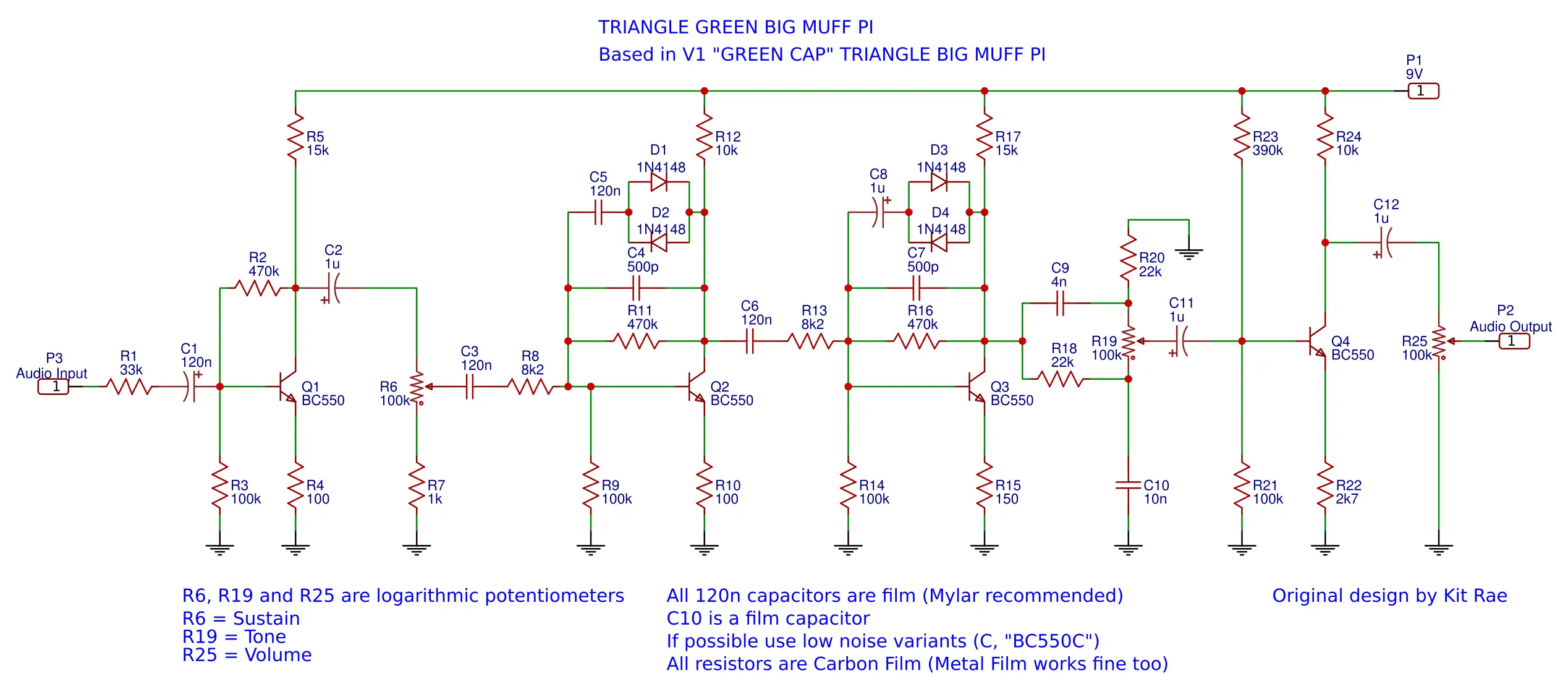

Esquema







Especificaciones


R6, R19 y R25 son potenciometros logarítmicos.
R6 = Sustain
R19 = Tono
R25 = Volumen
Todos los capacitores de 120 nanoFaradios son de Poliester o Mylar.
C10 (10 nanoFaradios) es de Poliester o Mylar.

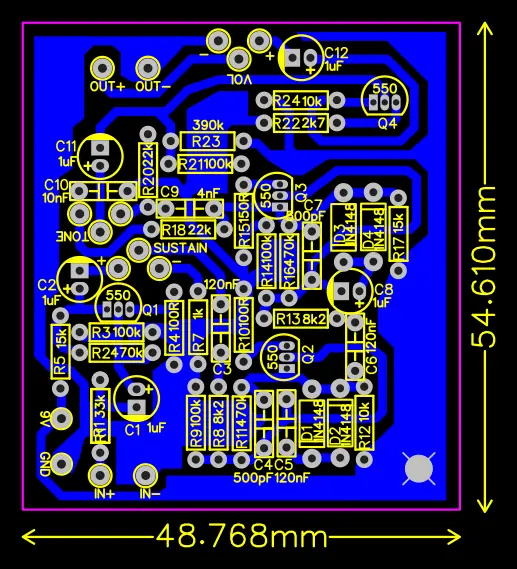

Circuito Impreso (PCB)


De tamaño muy reducido, perfecto para montar en cajas pequeñas.


Descarga

Click  AQUÍ




Notas Finales

Si no lo han notado, ahora mi contenido está disponible en mi  pagina web . ¿Por qué?, bueno, ya no me siento cómoda publicando mis diseños aquí debido a los problemas que el editor de posts de Taringa me causa. También esta el tema de la nueva versión de Taringa, la que no es de mi agrado, y probablemente en un futuro cercano, los usuarios serán forzados a usarla, como ha sucedido anteriormente.


Aun así, seguiré publicando mis diseños, guias y tutoriales aquí, aunque no lo haré con mucho detalle. Por lo que, al principio de cada post podrán encontrar un link al articulo original en mi pagina web.


Yo diseñe la PCB y dibuje el esquema, aunque éste ultimo es una modificación del original por "Kit Rae".


Nos vemos.
