En esta ocasión tenemos la oportunidad de testear otro producto enviado por MSI, se trata de una AMD Radeon HD 6850 1Gb GDDR5, pero no el modelo de referencia, sino que para el deleite del publico overclocker la versión que veremos a continuación es la Cyclone Power Edition con 6+1 fases de poder y con Triple Over Voltage que nos permitirá ajustar los voltajes del GPU, Memorias y VDCCI, también viene overclockeada de fabrica con un incremento de las frecuencias tanto del GPU como de las memorias lo que mejorara su desempeño notablemente frente a las frecuencias stock.
Características:
GPU: Barts Pro 860 MHz Engine Clock.
Bus Standard: PCI Express x16 2.1.
Memory: 1GB GDDR5.
Memory Interface: 256 bits.
Memory Clock: 1100MHz (4400 MHz Effective).
Memory Bandwidth: 140.8 Gbps (maximum).
Compute Power: 1651.2 GFLOPS.
Double slot form factor.
TeraScale 2 Unified Processing Architecture.
960 Stream Processors.
48 Texture Units.
32 Color ROP Units.
Display Output (Max Resolution): 2560x1600.
DVI Output: 2 (Single-Link DVI-D x1, Dual-Link DVI-I x1).
D-SUB Output: 2 (optional, via DVI to D-Sub adaptor).
HDMI-Output: 1.
displayport: 1.
Card Dimension(mm): 217 x 120 x 38 mm.

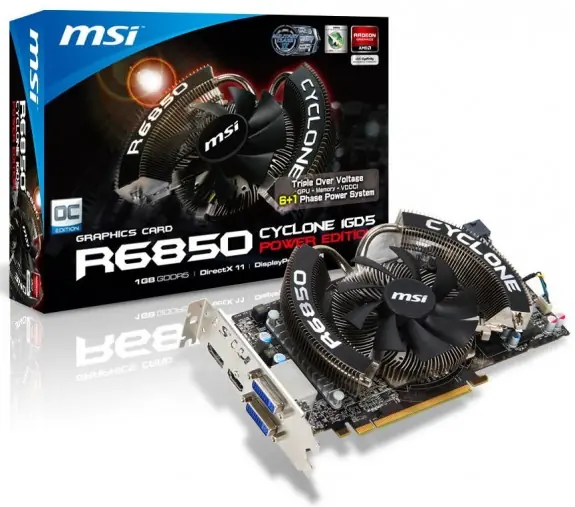

El packaging del producto mantiene el mismo diseño que otras placas que poseen el sistema de refrigeración Cyclone como principal protagonista en el frente junto a la referencia de que la placa posee 6+1 fases de poder y Triple Over Voltage, mas abajo nos encontramos con el nombre del modelo de la placa “R6850 Cyclone Power Edition”.
Y en la parte trasera podemos ver un listado de características y los requerimientos mínimos del sistema para poder instalarla correctamente.
El bundle que acompaña al producto es bastante modesto pero tiene todo lo esencial: CD con drivers y aplicaciones, manual, guía rápida de instalación, adaptador DVI a D-SUB y adaptador de 2 molex a conector auxiliar PCI-E en caso de que nuestra fuente no posea uno.
Al abrir la caja nos encontramos con la placa en cuestión que implementa uno de los sistemas de refrigeración emblema de MSI como lo es el Cyclone ya utilizado en otras placas de video el cual ya a mostrado en varias oportunidades su excelente desempeño a la hora de mantener fresca a nuestras placas, gracias a su base de aluminio en forma circular de la cual parten dos heatpipes de cobre niquelados sobre los cuales se encuentran el modelo de la placa, R6850, en un lado y Cyclone del otro. Este sistema de refrigeración como ven en la parte trasera del PCB color marrón oscuro no lleva backplate al no ser un cooler pesado.
En un acercamiento al disipador de este cooler podemos ver que el mismo tiene un grosor suficiente como para poder disipar de manera eficiente el calor que proviene principalmente del GPU Barts Pro de esta R6850 Cyclone Power Edition.
Las salidas de video que incorpora son 2 DVI (1 Single-Link y otro Dual-Link), 1 HDMI y un Displayport lo que la convierte en una placa muy versátil en cuanto a conectividad brindando la posibilidad de conectar hasta 3 monitores al mismo tiempo.
En el frente de la placa vemos asomar los reguladores de voltaje de las memorias, capacitores sólidos y también un cable de 4 cables que pertenecen al fan del cooler que puede variar sus RPM manualmente.
En la primera foto vemos en primer plano al conector auxiliar PCI-E el cual debemos alimentar con nuestra fuente para poder utilizar esta placa la cual ofrece un rendimiento muy bueno consumiendo muy poca energía. En la segunda vemos el conector para colocar un puente Crossfire en caso de contar con otra 6850.
Etapa de pruebas…
Hardware:
Intel Core i7 2600k
ECS EliteGroup P67
2 x 2GB G.Skill DDR3 1600MHz
Western Digital 5000AAKS
Antec Quattro 1000
Dell UltraSharp 2408WFP
Software:
Windows 7 Ultimate
GpuZ
3Dmark 06
3Dmark Vantage
3Dmark 11
Heaven Bench
Battlefied 2 Bad Company
Crysis Warhead
Metro 2033
Modern Warfare 2
D.I.R.T.2
Far Cry 2
Comenzamos las pruebas con el GPU-Z el cual nos muestra información detallada de la R6850 como los clocks del GPU y memorias, ancho de banda, tipo y cantidad de memorias estando todo en los mismos valores que indica el fabricante.
Comenzamos las pruebas con el GPU-Z el cual nos muestra información detallada de la R6850 como los clocks del GPU y memorias, ancho de banda, tipo y cantidad de memorias estando todo en los mismos valores que indica el fabricante.
Seguimos viendo las especificaciones con el Catalyst Control Center el cual nos muestra también información de los clocks de la placa, versión del BIOS, tipo y cantidad de memoria al igual que el GPU-Z los valores coinciden, y yendo al submenú de AMD Overdrive podemos ver los clocks que varían según la exigencia, a estando en reposo en 100 MHz para el GPU y 150 MHz para las memorias GDDR5, y alcanzando las frecuencias de 860 MHz para el GPU y 1100 MHz para las memorias a la hora de exigirla. El fan de la placa se mantiene en un 44% de su capacidad máxima estando en reposo y haciéndola muy silenciosa a bajas temperaturas.
Comenzamos con las pruebas de rendimiento 3D con el 3DMark 06 el cual nos entrega 23.590 3DMarks utilizando una resolución de 1280x1024 pixeles, al aumentar la resolución a 1680x1050 el puntaje disminuye en un porcentaje ínfimo a 22.360 3DMarks, y por ultimo aumentamos hasta los 1920x1200 obteniendo unos excelentes 20.864 3DMarks en el tope de resolución de nuestro monitor de pruebas.
Continuamos con el 3DMark en su versión Vantage el cual es mucho más exigente que la versión 06, en el modo Performance de este benchmark obtenemos 15.992 3DMarks, al aumentar la exigencia utilizando el modo High el puntaje disminuye en un porcentaje mucho mayor que su antecesor por su mayor cantidad de detalles de un modo a otro obteniendo 9-356 3DMarks, por ultimo en el modo Extreme salimos victoriosos con unos 6.826 3DMarks.
El ultimo de los test 3D desarrollados por Futuremark es el 3DMark en su versión 11, el cual fue desarrollado para exigir al máximo placas de video de ultima generación con DirectX 11 como es el caso de nuestra R6850, empezamos con el modo Entry que nos entrega un puntaje de 5.488 3DMarks, al pasar al modo Performance conseguimos unos 3.842 puntos y por ultimo con máxima exigencia en el modo Extreme obtenemos 1.205 3DMarks un buen puntaje para este tipo de test.
Por ultimo en esta etapa de test sintéticos tenemos el Heaven en su versión 2.5, el cual utilizando una resolución de 1280x1024 nos entrega 1.130 puntos con un promedio de 44.9 FPS, al aumentar a 1680x1050 obtenemos 914 puntos con un promedio de 36.3 FPS, y al llegar al máximo de resolución permitida por nuestro monito de pruebas obtenemos 770 puntos y un promedio de 30.6 FPS mostrando todavía una secuencia de animaciones fluidas.
Juegos
Creo que llegamos a la sección donde están puesta la mayor parte de las miradas, el rendimiento de la Radeon 6850 Cyclone Power Edition en juegos, donde la compararemos con otras 4 placas de video: Radeon 5870, Radeon 6870, Radeon 6850 reference y Geforce GTX 460 1Gb. Pasamos entonces a ver el rendimiento en el campo de batalla de los juegos:
Como vemos esta placa de video de gama media nos permitirá jugar a todos los últimos juegos a un promedio de FPS muy aceptable viendo que utilizamos la máxima exigencia posible por parte de los juegos obteniendo siempre un promedio de mas de 30 FPS salvo el Metro 2033 que como siempre es el pero debido a su exigencia extrema que tortura incluso a placas de gama alta como nuestra 5870 la cual no es capas de superar la barrera de los 30 FPS que es el ideal para una jugabilidad fluida para la mayoría de los jugadores, por lo cual este juego es a modo de ver comparación únicamente y no para medir la performance real de esta placa de video.
Temperaturas y OC
Llego la hora de ve que tan eficiente es el sistema de refrigeración que utilizo MSI en esta versión overclockeada de fabrica de la Radeon 6850.
En reposo obtenemos 42ºC para el GPU con el fan girando al 41% de su máxima capacidad siendo casi inaudible. A la hora de exigirla al máximo llegamos a los 68ºC un valor que se encuentra dentro de lo normal para este GPU Barts Pro con el fan girando al 55% manteniéndose todavía a un leve nivel de ruido para los oídos mas sensibles
El máximo overclock que se alcanzo con esta placa de video fue de 930 MHz para el GPU y 1200 MHz para la memorias GDDR5, recordando que este modelo ya viene overclockeado de fabrica y si lo comparamos contra una 6850 con frecuencias stock vemos que la mejora fue del 20% tanto para el GPU como para las memorias, y de casi 10% frente al modelo de MSI, a continuación veremos como este aumento de frecuencias afecto el rendimiento en pruebas:
En el 3DMark 06 pasamos desde los 23.590 puntos hasta los 23.958 puntos, una mejora de 368 puntos.
En el 3DMark Vantage también notamos una mejora mayor de 1.037 puntos pasando de los 15.992 3DMarks hasta los 17.029 3DMarks.
Por ultimo en la versión 11 del 3DMark la mejora fue de un 5% pasando de 5.488 3DMarks en el modo Entry hasta los 5.772 3DMarks.
Conclusión
El modelo Radeon 6850 es uno de los mejores productos que se encuentran hoy en día para el sector medio con una relación precio/rendimiento casi imbatible. MSI nos entrega un producto aun mejor, con un sistema de refrigeración mucho más eficiente y silencioso que el de la versión reference, sumado a esto el detalle de que viene overclockeada de fabrica dándonos un plus de mayor rendimiento. Como contra podriamos mencionar que los accesorios que acompañan a la placa realmente no destacan por tratarse de una versión especial, aunque ciertamente este detalle no influye en la buena performance que esta presenta. La Radeon 6850 Cyclone Power Edition se comporto muy bien a lo largo de todas las pruebas mostrando, incluso tras durante las pruebas de overclock, una performance muy buena a la hora de jugar a los últimos títulos del mercado. Sumado esto a un precio acorde al bolsillo de la mayoría de los usuarios hace que se convierta en una opción a tener muy en cuenta en nuestra próxima compra.
Desventajas:
- Bundle básico por tratarse de una edición especial.
Ventajas:
+ Estetica bien cuidada.
+ Salidas por DVI, HDMI y DisplayPort sin adaptador.
+ Excelente relación precio/rendimiento.
+ Sistema de refrigeración silencioso y eficiente.
+ Muy buen nivel de overclock.
