Brazo robot hidráulico con jeringas y palitos de helado
Un poco de historia
Mayo 2007
Navegando páginas de robótica encontré una que me llamó la atención porque mostraban un brazo robot hecho de madera al que movían aplicando fuerza a un conjunto de jeringas unidas por tubos plásticos.
Desde ese mismo momento me obsesioné con armar mi propio robot. En primer lugar aproveché que tenía que hacerme algunos análisis y le pregunté a la doctora si tenía algunas jeringas o tubos de suero que me facilitara. Al cabo de un par de minutos regresó con una bolsa llena de material descartable que ya había vencido. Fue un momento de felicidad total, me sentía como un niño con juguete nuevo.
En diferentes visitas al supermercado fui comprando palitos de helados, pegamento, pinzas para papel, escarbadientes y cualquier otra cosa que me parecía necesario para el proyecto.
Lo único que faltaba era ponerme a armarlo y la oportunidad se presentó cuando renuncié a mi empleo. Como me sobraba el tiempo y estaba histérico me decidí a comenzar.
Empecé por el esqueleto de madera, comencé a unir palitos de helado y muy pronto ya tenía los diferentes bloques definidos. Utilicé un plato de madera como base, de esos que tienen una canaleta en el lateral.
Una vez terminado la estructura de madera añadí clavos cortados a modo de bisagras y añadí las jeringas y tubería. Funcionó perfecto, la construcción duró aproximadamente una semana, luego me llamaron a una entrevista laboral que por suerte salio de maravillas y el proyecto quedó olvidado en un rincón del cuartito a donde va a parar todo lo que no se usa.
Agosto 2009
Hace algunas semanas decidí que era hora de continuar y me puse a investigar como controlar el movimiento del brazo electrónicamente.
Lo primero que tenía que hacer es adaptar un motor para ejercer fuerza sobre una jeringa así que me puse a pensar en ello y llegué a la conclusión de que tenía que emplear un tornillo y tuerca, así es como terminé armando un actuador lineal con motor paso a paso.
Por último armé un circuito para manejar el motor con un 16f84 y l293d.
A continuación una guía de como armar el brazo:
Herramientas
» Minidrill con mechas, lija y discos de corte.
» Pistola encoladora.
» Pinzas para papel.
» Morsa de banco, no es indispensable pero ayuda un montón.
Materiales
» Palitos de helado.
» Clavos, preferentemente largos.
» Jeringas.
» Tubos de suero.
» Pegamento.
Procedimiento
Unir con pegamento los palitos de helado empleando las pinzas de papel para mantenerlos en su lugar hasta que sequen.
Cortar los excedentes usando un minidrill con disco de corte.
Imagenes:

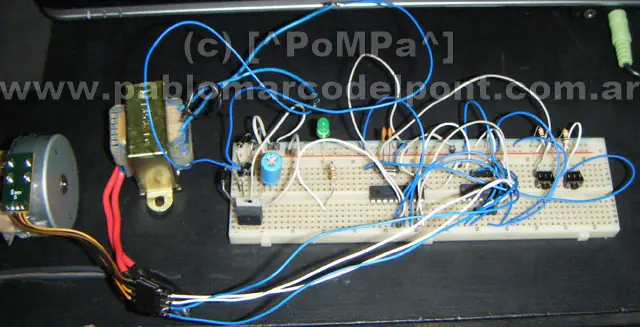

Ahora lo que hacia q el brazo se moviera Arriba dice como lo armo en breve

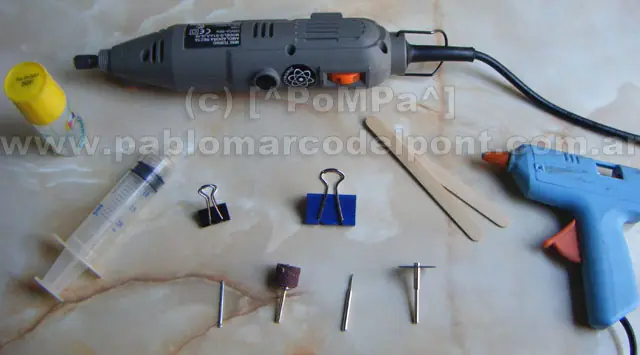

Unos de los materiales q uso

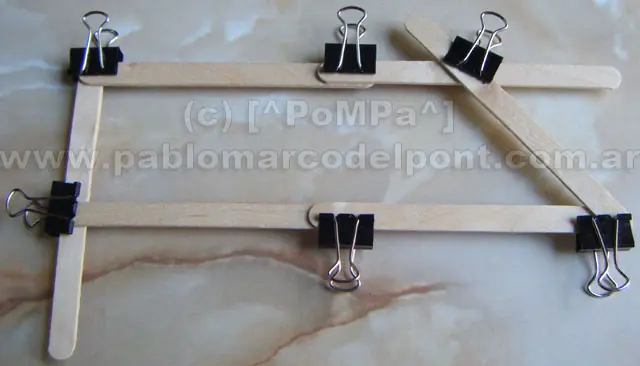

Y por ultimo La imagen del procedimiento
Unir con pegamento los palitos de helado empleando las pinzas de papel para mantenerlos en su lugar hasta que sequen.
Cortar los excedentes usando un minidrill con disco de corte
Estaba muy alpedo tonces decidi mostrarles este gran proyecto , Saludos y Comenten q les parecio
