Hace unos meses fuimos de visita con mi mujer a la casa de un Tío que vive solo en el campo. Luego de comer el asado mientras estábamos de sobremesa el Tío me dice "Vos que arreglás computadoras "(soy técnico de pcs), "como decía antes de que me interrumpas, vos que arreglás computadoras y esas cosas - ahí tengo la radio que era de Mamá" (la abuela de mi mujer) "porque no dejás de interrumpirme y te fijás si la podés arreglar."
Podía ponerme a explicar que las computadoras son cosas muy diferentes a una radio, y que por otra parte si la radio es vieja es dificil conseguir repuestos, pero seguramente si respondía esto, el Tío iba a decir: "Está bien, dejá nomás se la voy a llevar al que arregla radios en el pueblo (lo nombró con nombre, apodo y apellido)", esa respuesta irremediablemente iba a herir mi ego como hombre que hace andar aparatos, es por eso y porque siento gran atracción por objetos antiguos abandonados, que sin pensarlo lo suficiente le dije que si, que me la muestre para ver que se puede hacer.
El Tío desapareció en la piecita donde guarda los cachibaches y al rato apareció con una caja llena de tierra, le pegué "la miradita" y lo que más se evidenciaba era que la radio había estado juntando polvo, tela de arañas, insectos muertos por varios años, talvéz por más de una década.
Lo que más me desalentó fue ver que la habían pintado de verde, con lo cual se perdía la belleza de la madera lustrada que tienen estas radios antiguas, pero como ya estaba en el baile no me quedó otra que arremangarme y darle para adelante.
A continuación las primeras fotos que le saqué antes de comenzar el proceso de restauración.
Una vez terminado la primera sesión fotográfica me puse a desarmarla, separando la parte de la antigua placa con la radio propiamente dicha, de la carcasa de madera exterior. Y volví a sacar fotos.
A continuación tenía que tomar la decisión sobre que camino tomar, podía encararme a la restauracion de la carcasa de madera (camino de rosas), o podía adentrarme en los tenebrosos senderos de la reparación de la radio propiamente dicha.
Como soy bien macho y me la banco dejé de lado la radio y me puse a limpiar la carcasa de madera, así si la radio no andaba, al menos podía guardarla como adorno decorativo sobre la mesita ratona que tengo en el living, uy como estoy.
Hablando en serio, fui haciendo las 2 cosas a la par, dejando una y siguiendo con la otra a medida que tenía tiempo o ganas, pero para que el post quede mejor ordenado y entendible, voy a contar primero la reparación de la radio, luego contaré la restauración de la carcasa exterior.
Como dije antes, no soy Técnico de electrónica y no se nada de radios, como no tenía ni idea de que tenía que hacer para probar si la radio andaba, me senté frente a la compu en busca de gente que sepa y me de una mano.
Buscando en Internet di con la Comunidad de Reparadores "Yo Reparo", magnífico sitio que tiene un foro con gran cantidad de secciones específicas para reparación de cualquier tipo de cosas desde Equipos de Audio, a Electricidad de Automotor, Plomería, Refrigeración, y un largo etc.
Dado que lo que yo buscaba era gente que me ayude con mi radio antigua entre en el SubForo - Electrónica Antigua, donde expuse mi situación y crucé los dedos.
LINK al Tema abierto en la Comunidad YO REPARO.
Las respuestas no se hicieron esperar, enseguida me empesaron a tirar datos sobre el tipo de radio que tenía en mis manos.
La radio originalmente era a válvulas, luego se ve que alguien eliminó las válvulas y la transformó en una radio a transistores. En la imagen siguiente se puede ver los huecos donde iban las antiguas válvulas.
Los foreros me pidieron que posteara fotos de la parte de abajo de la placa, donde se encontraban el sistema de transisitores injertados.
Fue así que me empezaron a tirar ideas y a sugerirme pruebas de componentes, sobre la utilización de un transformador, sobre voltaje, amperaje, transistores, potenciómetros, capacitores y demás yerbas.
Para dichas pruebas contaba como herramientas fundamentales con un Tester o Voltímetro, y un Ohmetro o como se llame.
La primer prueba la hice utilizando una batería de 9 volts de un afinador de guitarra, pero la radio hacía un pequeño sonido al encender el potenciómetro de Encendido/Volumen y luego se moría; me dijeron era porque la batería no tenía suficiente fuerza para encender la radio.
Me sugirieron que probara con un transformador de 6 o 9 volts. Así que me conseguí uno y probé la radio; encendió y sonaba un zumbido constante.
Resultó ser que el trafo que había conseguido andaba mal, conseguí otro, a este lo medí antes de conectarlo, el voltage era correcto, lo conecté a la radio y lo enchufé; encendí la radio y el sumbido que hacía antes se transformó ahora en un pitido fino y constante.
Ya estábamos encaminándonos, de a poco comenzaba a familiarizarme con los componentes, con los elementos de testeo y con la forma en que debía utilizarlos.
Luego me sugirieron que con un destornillador tocara la carcasa de los diferentes componentes, lo que buscábamos era un ruido de descarga que nos indicaría el funcionamiento o al menos la continuidad del circuito.
Rasqué con el destornillador varios componentes y el potenciómetro de encendido/volumen como se ve en la imagen, pero el ruido esperado no se dejaba escuchar.
Otro forero me sugirió que midiera el consumo, indicándome de que manera debía setear el TESTER para dicha medición. El valor arrojado en la medición parecía ser normal.
Fue entonces que me sugirieron hacer medición de cada uno de los componentes con el tester, para poder identificar si tenía uno o varios componentes en corto o funcionando mal.
Me armé de mucha paciencia, y comencé a medir, empezando por los capacitores ( ver imagen ) , fui tomando notas de los resultados de la medición de cada uno de los componentes, la idea era luego postear una tabla con las medidas recavadas para que los eruditos en el tema me orienten para detectar que era lo que hacía que la radio no anduviese.
Luego de medir los capacitores, era el turno de los Transistores ( imagen ), nuevamente, comenzando de derecha a izquierda fui midiendo y registrando los resultados.
Para cada prueba que me sugerían tenía que ponerme a investigar o repreguntar para saber si estaba midiendo el componente correcto y si lo estaba midiendo de la manera correcta, esto fue realmente un desafío, porque por momentos se volvía muy frustrante, sobre todo porque me pasaba horas leyendo para luego hacer las pruebas y siempre obtenía como resultado que la radio no hacía nada o bien emitía un pitidito constante y pedorro que no estimula ni a un mosquito.
Hasta que un día.
Mientras realizaba la medición de transisitores al tocar las patitas de uno el parlante hace un ruido de descarga, lo cual era muy bueno, era eso lo que estos componentes tienen que hacer cuando los tocas con el destornillador.
Acerquéme para ver en detalle el estado del transistor y eteaquí que el forro (y no digo forro porque haya tenido una cubierta exterior sino como adjetivo calificativo despectivo) digo que tenía una de sus 3 patitas cortadas en la base del transistor, la acomodé para que haga contacto y ...
"BAZINGA, suena como una hermosa radio en busca de señales, muevo el dial y el ruido que se escuha es hermoso, no agarra ninguna radio todavía, pero no importa, estaba arto de escuchar ese pitidito uniforme, ahora funca, voy a tratar de soldar la pata y probar nuevamente para contarles si anda."
Esto fue lo que sentí en ese momento y lo que comenté en el foro "Yo Reparo".
Una foto del Transistor con la pata quebrada.
Luego de la primera emoción me puse a ver si podía soldar la pata del Transistor averiado, pero lamentablemente, esta se había cortado bien en la base del transistor, por lo que fue imposible arreglarlo.
No me quedó otra alternativa más que conseguir una pieza similar para reemplazarla. Fui a la casa de un reparador de TV, el cual buscó en su reserva de componentes antiguos y encontró uno de la misma marca y modelo, lo midió y andaba correctamente.
Con el transistor en mi poder fui a casa y me puse a soldarlo en su lugar, quedó bastante bien.
Luego crucé los dedos, enchufé el trafo, y encendí la radio a todo volumen.
Un hermoso ruido a radio vieja se dejó escuchar, empecé a mover la sintonía y se empezaron a escuchar acordes de cumbias, tangos y locutores informando temperatura y humedad.
El 1º desafío estaba superado. Ahora quedaba la restauración de la carcasa exterior.
Lo primero que hice, fue limpiar la placa y el panel de la sintonía, una vez que le quité toda la tierra, me di cuenta de que el vidrio que tiene impreso en la parte trasera la escala de la sintonía tenía una capa de sarro que lo afeaba un montón.
Puse el vidrio del lado frontal (es donde tenía sarro) en remojo con quitasarro, luego de unos minutos con un trapo viejo fui refregando hasta que quedó impecable.
Por detrás de ese vidrio se desliza de un lado a otro la aguja del sintonizador, y por detrás hay una chapa que sostiene el vidrio y hace de carril de la aguja, esta chapa estaba con color a sucio, por lo que la limpié y la pinté de blanco, de esta manera ahora hace contraste con la aguja y el panel de sintonía mejorando la visualización y diferenciación de los mismos.
A continuación tenía el desafío de la carcasa de madera, la cual, como se ve en la foto, estaba pintada de color turquesa.
El objetivo era lograr que vuelva a tener el color original de la madera.
Intenté primero con lija, estuve casi una hora lijando, y solo logré llegar al color de la madera en algunos bordesitos, además había lugares donde la lija había sacado demasiado casi arruinando la madera.
¿como hice para quitar la pintura?
En un recipiente grande puse soda cáustica y un poco de agua (5 cm), luego coloqué la carcasa dentro del recipiente de manera que una de sus caras quedara sumergida en el líquido, lo dejé durante 1 minuto, luego la saqué y con ayuda de un sepillo de lavar la ropa y un chorro constante agua fui limpiando esa cara de la carcasa.
El resultado fue excelente, la pintura verde había desaparecido dejando a la vista el color original de la madera.
Repetí el mismo proceso con las demás caras de la carcasa de la radio.
NOTA: el manejo de la soda cáustica mezclada con agua es altamente peligroso, se debe usar protección en manos, ojos y piel. Se debe tener mucho cuidado de que no nos salpique en la piel, se debe mantener fuera del alcance de niños.
Terminado este proceso la puse al sol para que se seque. Así quedó.
Luego, con ayuda de una pequeña espátula y de una trincheta fui quitando los restos de pintura que habían quedado en los recovecos.
Quitada toda la pintura, le hice una pasada de lija fina.
A continuación tenía que restaurar el panel dondé va el parlante de la radio, está era una de las partes más deterioradas.
Quité los restos de la antigua tela, corté un pedazo de tela de una cortina antigua que me dió mi vieja.
Con ayuda de unas chinches fui forrando la tabla.
Quedó mejor de lo que esperaba.
Coloqué provisoriamente el panel en la carcasa para ver como quedaba.
Quedó Joya.
Pero le faltaba algo.
Como soy aficionado a la talla de madera, decidí hacerle una columna similar a las de los lados que divida el panel en 2.
Lo hice en 2 patadas.
Primero tracé las líneas sobre una tablita, luego con ayuda de guvias y una maza le di forma (daré detalles de como se talla la madera más adelante)
Terminado el tallado, le di una lijadita.
Pintura para que se adapte al color de la radio.
sos de la "B" Van Gogh
Nuevamente hice un armado provisorio para ver como quedaba.
Sentí que le faltaba algo, ese algo era un logo.
Como no encontré la Marca de la radio, decidí hacerle algún logo que tuviera que ver con el tema y que además me gusté.
Al final me decidí por este, a ver si se dan cuenta de que es.
Elementos necesarios:
Herramientas: Maza (martillo de madera), Gubias*, un pedazo de madera que no sea blanda (ombú abstenerse)
Las gubias son esas que se ven en la foto y sirven para tallar madera. Las gubias se clasifican por la forma de su punta, las básicas son "formón", "media caña", "pala" y "V", además hay otras formas, así como también vienen de diferentes tamaños desde muy chiquitas hasta muy grandes.
Tallado: primero se transfiere el dibujo a la madera (con la ayuda de papel carbónico), luego se corta el exedente con sierra, serrucho o sierra caladora, también se puede hacer con gubias pero lleva mucho tiempo.
A continuación, se "saca fondo" utilizando el formon (gubia de punta plana) de forma perpendicular a la madera se marca el contorno de la figura, luego con la pala (gubia con punta en forma de paréntesis) o con la media caña (gubia con punta en forma de medio círculo) clavamos la punta de la gubia cerca de el borde exterior de la pieza de madera en un ángulo no mayor a los 45º, con la ayuda de la maza hacemos que la gubia avance hasta llegar el contorno marcado con el formón.
NOTA: es muy importante cuando abanzamos cortando con la gubia que los 2 extremos de la punta queden en la superficie y no se pierdan debajo de la madera.
Una vez rebajado el circulo exterior más o menos 0.5 cms, comencé a realizar el mismo proceso con el rombo, marcando el contorno del rayo con el formón y rebajando con la media caña
dejando los surcos de la gubia, para que luego al pasarle tinta resalte esta figura contrastando con el circulo exterior y el rayo interior.
al rombo le saqué de fondo la mitad de loq ue le había sacado al círculo
Luego queda alisar con la gubia el rayo y el círculo exterior y por último lijar.
Luego se pinta con tinta para madera mezclada con agua raz.
Dejar secar y pasar lija nuevamente para quitar la tinta de las partes no deseadas.
Por último pintamos una capa con cera para pisos, dejamos secar y le damos brillo con cepillo para lustrar zapatos o con alguna prenda de lana.
Terminada la talla del logo (¿adivinaro de que es?), volvía a armar la radio para ver como quedaba.
Como quedaba bien, hice el ensamblado definitivo ayudándome de una prensa (o sargento) para sujetar las partes mientras se secaba la cola de carpintero.
posando para la foto
A esta altura del proceso imprimí (la impresora mezcla mal los colores, ja) una captura de mi perfil en TARINGA! para certificar
Una capa de cera para darle brillo a la carcasa exterior.
ya casi termino, solo falta un detallecito más
Solo tengo 2 botones, y la radio lleva 4, fui a la casa del reparador de tvs amigo y le pedó 2 botones similares, hurgando en la caja de los botones antiguos encontramos 2 que se parecían bastante a los originales y que colocados en la radio quedaron muy bien.

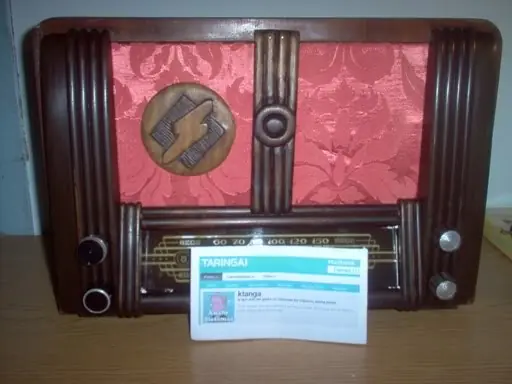

Una última foto certificada.
Ahora solo quedaba una última tarea.
Conseguir la dirección de Paul MacCartney para mandársela.
Costó un poco, pero fEDEmACcARTNEY el bago de "Un Bajo para Paul" tiró los hilos y Paul se copó de tal manera que se vino hasta mi casa y se sacó una foto con la remera de Taringa! sosteniendo la Radio Antigua restaurada Y TE LA MUESTRO.
NO QUEDA NADA MAS QUE DECIR
GRACIAS POR VISITAR EL POST
SI TE GUSTO DEJA UN COMENTARIO
AGUANTE EL INTERIOR DEL PAIS
LA YAPA

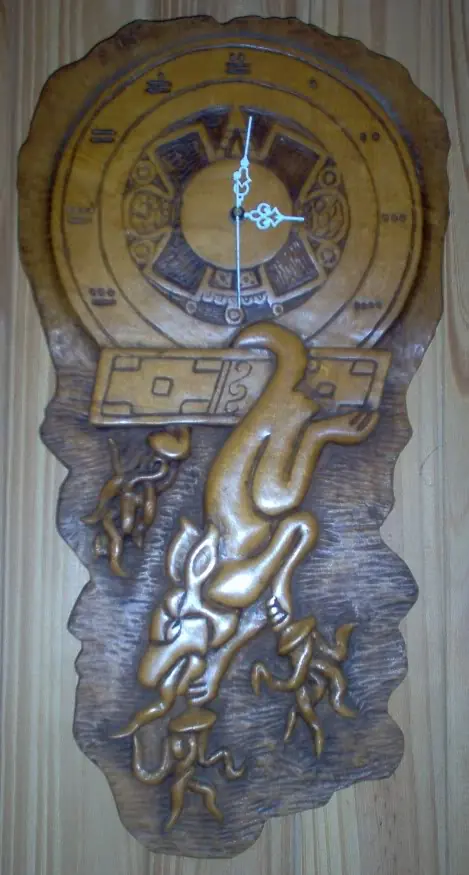

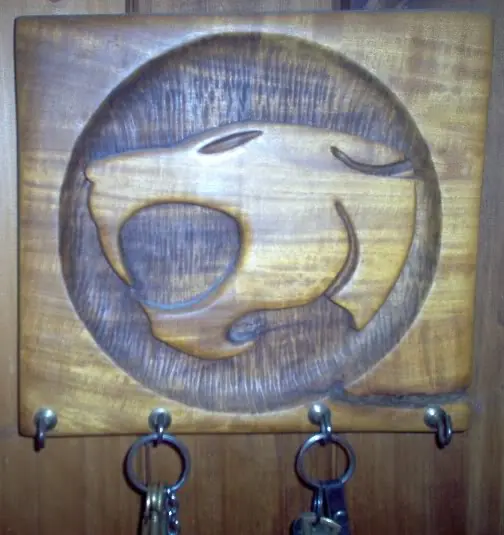

otros trabajitos tallados en Madera de Tatané.
