Hola gente este es un proyecto que arme despues de un tiempo para crear un rayo a escala casero .
Primero las definiciones de algunos componentes que se van a utilizar:
Capacitor:
En electricidad y electrónica, un condensador (del latín "condensare"
es un dispositivo que almacena energía eléctrica, es un componente pasivo. Está formado por un par de superficies conductoras en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra), generalmente en forma de tablas, esferas o láminas, separadas por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidas a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica, positiva en una de las placas y negativa en la otra (siendo nula la carga total almacenada).
Arco electrico o voltaico:
En electricidad se denomina arco eléctrico o también arco voltaico a la descarga eléctrica que se forma entre dos electrodos sometidos a una diferencia de potencial y colocados en el seno de una atmósfera gaseosa enrarecida, normalmente a baja presión, o al aire libre. Fue descubierto y demostrado por primera vez por el químico británico Humphry Davy en 1800. Para iniciar un arco se ponen en contacto, brevemente, los extremos de dos electrodos, usualmente en forma de lápiz, por lo general de grafito, y se hace pasar una corriente intensa (unos 10 amperios) a través de ellos. Esta corriente provoca un gran calentamiento en el punto de contacto, al separarse los electrodos, se forma entre ellos una descarga luminosa similar a una llama.
La descarga está producida por electrones que van desde el electrodo negativo al positivo, pero también, en parte, por iones positivos que se mueven en sentido opuesto. El choque de los iones genera un calor intenso en los electrodos, calentándose más el electrodo positivo debido a que los electrones que golpean contra él tienen mayor energía total.
En un arco abierto al aire a presión normal el electrodo positivo alcanza una temperatura de 3.500 grados celsius. Durante el tiempo de la descarga se produce una luminosidad muy intensa y un gran desprendimiento de calor. Ambos fenómenos, en caso de ser accidentales, pueden ser sumamente destructivos, como ocurre con la perforación de aisladores en las líneas de transporte de energía eléctrica en alta tensión o de los aislantes de conductores y otros elementos eléctricos o electrónicos.
Flyback:
Un transformador Flyback (FBT) o transformador de líneas es un tipo de transformador que genera el alto voltaje necesario para hacer funcionar un tubo de rayos catódicos (CRT). Genera un voltaje de unos 18 kilo voltios DC (corriente continua) (18.000 v) en el caso de tubos monocromos, o de 20 a 30 DC kilovoltios para un tubo en color, este voltaje tan elevado no siempre sale en su totalidad del Flyback sino que en el circuito del mismo aparato que lo use (televisor o monitor) puede incorporar un multiplicador de voltaje, normalmente un triplicador, lo que nos entregaría el voltaje previsto de 18 a 30 Kv para alimentación del ánodo del CRT. No obstante este transformador también participa en la alimentación de otros circuitos relacionados con el funcionamiento del televisor como la tensión de filamentos del CRT (6v AC)(corriente alterna) la tensión de reja G2 (500v DC) para control de la aceleración de electrones, la tensión de foco (7kv DC) para el enfoque del haz de electrones en tubos monocromo o enfoque de los tres haces de electrones en tubos de color. Otras tensiones de bajo voltaje que dependiendo del fabricante alimentan varios circuitos del televisor, y el impulso de retorno de línea, que bloquea el haz, o haces de electrones, que en su movimiento horizontal por la pantalla, acaban de trazar una línea y retornan para trazar la siguiente.
Transistor:
El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor ("resistencia de transferencia". Actualmente se los encuentra prácticamente en todos los aparatos domésticos de uso diario: radios, televisores, grabadoras, reproductores de audio y video, hornos de microondas, lavadoras, automóviles, equipos de refrigeración, alarmas, relojes de cuarzo, computadoras, calculadoras, impresoras, lámparas fluorescentes, equipos de rayos X, tomógrafos, ecógrafos, reproductores mp3, teléfonos móviles, etc.
Resistencia o resistor:
Se denomina resistor al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito. En el propio argot eléctrico y electrónico, son conocidos simplemente como resistencias. En otros casos, como en las planchas, calentadores, etc., los resistores se emplean para producir calor aprovechando el efecto Joule.
Es un material formado por carbón y otros elementos resistivos para disminuir la corriente que pasa. Se opone al paso de la corriente. La corriente máxima en un resistor viene condicionado por la máxima potencia que puede disipar su cuerpo. Esta potencia se puede identificar visualmente a partir del diámetro sin que sea necesaria otra indicación.
wikipedia
Los materiales:
1 transistor 2N3055
1 Resistencia de 240 ohms (puede variar en +/- 10 ohms) 5 watts
1 Resistencia de 27 Ohms ((puede variar en +/- 10 ohms) 1 watt
1 Fuente de Corriente continua de 220 voltios a 6, 12 o 24 voltios al mayor amperaje posible de salida
1 Flyback de televisor SIN triplicador de tension ni rectificador
1 disipador para el transistor
2 metros de cable de electronica (lo mas fino posible)
1 metro de cable de 1,5mm. de diametro o mas (para la bobina primaria y el feedback)
(opcional) un interruptor
La finalidad del experimento y su seguridad
Generar un arco voltaico de alta frecuencia y alta tension (aprox. 10.000 voltios) pero SEGURO ya que si tocas uno de los extremos de alta tension no sentiras corriente alguna o apenas un muy leve cosquilleo ¿porque? Debido al bajisimo amperaje de salida (entre 1 y 7 m.a dependiendo de la salida del flyback) eso si no sean sonsos y apenas lo armen vallan a tocar los cables aver si te da corriente. . Lo unico peligroso y dificil de que ocurra si tomas ciertas precauciones es que toques los dos cables a lavez (positivo y negativo) ahi te va a dar una patada pero NO hay riesgo de muerte por la misma razon que explique antes.
Este es el diagrama:

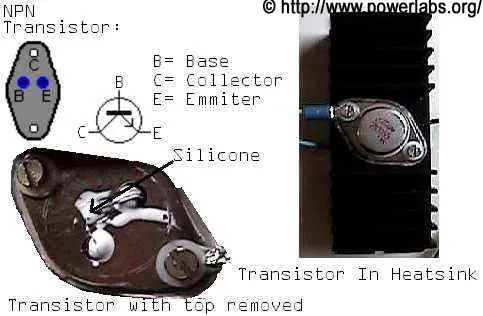

Si tienen dudas de cuales son las patas del transistor
Como hacer lampara de plasma! :
Simplemente conecta una de las salidas de alta tension del flyback a la base de la lampara y listo!... te deberia quedar asi:
Imagenes de como quedo :
Algunos componentes...
El trafo de 220v a 12v
El puente rectificador:
Capacitor de rectificacion:
Las resistencias:
El flyback:
Resultados! :
Efecto corona:
Conectando los extremos a un tubo de luz negra:
YAPA! :Como fabricar un ccapacitor casero para alta tension! (aumenta en 1,5 cm mas o menos el tamaño del arco!)
Materiales: 1 folio para hojas, papel aluminio y cinta o cinta de aluminio y 2 pedazos de cable de 25 cm c/u mas o menos .
1-Doblar el folio a la mitad y pegarlo como en la foto:
2-Pegar de cada lado del folio una tira de aluminio; asi:
3-Poner un cable de cada lado por debajo del aluminio asi:
Deberia queda mas o menos asi (y de paso certifico):
Muy lindo el todo pero ¿como mierda lo conecto ?
Asi:
Video :
Bueno gente eso es todo, espero que les sea util, tengan cuidado al usarlo y no duden en preguntar si les surge alguna duda.
