Ratón modificado CORRE EN batería de ión litio TELÉFONO CELULAR
Tengo un par de ratones inalámbricos Logitech, óptica para la barata de una subasta en eBay. Funcionan muy bien, pero son los cerdos de la batería. Un par de baterías alcalinas AA sólo duró una semana o dos, y cuando utiliza pilas recargables, que sólo duró un par de días antes de necesitar una recarga.
En un momento reflexionó que sería agradable ser capaz de alimentar a los ratones con las baterías BL-5C de iones de litio que mi teléfono celular de energía. Se recargan rápidamente y tienen una gran cantidad de corriente. El único problema es que son 3,7 voltios y los ratones están diseñados para funcionar en un par de AA en la serie ... 3 voltios. Me pregunté si el extra 0.7 voltios sería un problema. Una manera de averiguarlo. Un par de puentes más tarde, tuve mi respuesta ... el ratón parecía bastante contento con 3,7 voltios.
La parte más difícil fue encontrar una manera de rellenar la batería en el interior del ratón. Usted tiene que cortar un montón de plástico compartimento de las pilas, retire las fuentes, e instalar un montaje de conectores que se corresponden con los terminales BL-5C (si usted quiere que sea desmontable, lo veremos más adelante).
En un momento reflexionó que sería agradable ser capaz de alimentar a los ratones con las baterías BL-5C de iones de litio que mi teléfono celular de energía. Se recargan rápidamente y tienen una gran cantidad de corriente. El único problema es que son 3,7 voltios y los ratones están diseñados para funcionar en un par de AA en la serie ... 3 voltios. Me pregunté si el extra 0.7 voltios sería un problema. Una manera de averiguarlo. Un par de puentes más tarde, tuve mi respuesta ... el ratón parecía bastante contento con 3,7 voltios.
La parte más difícil fue encontrar una manera de rellenar la batería en el interior del ratón. Usted tiene que cortar un montón de plástico compartimento de las pilas, retire las fuentes, e instalar un montaje de conectores que se corresponden con los terminales BL-5C (si usted quiere que sea desmontable, lo veremos más adelante).

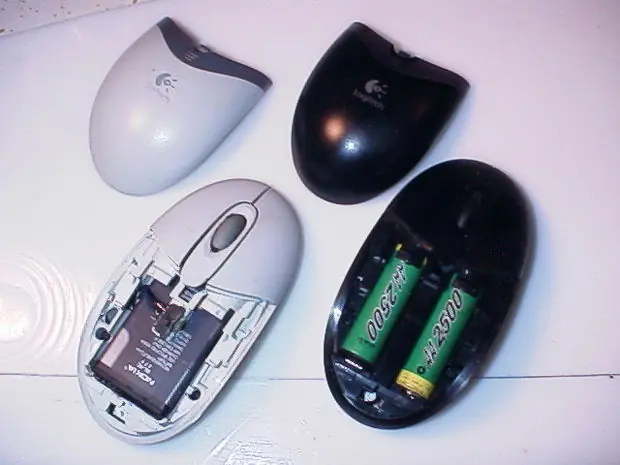

[size=24]Paso 1 No es un paso, sólo una foto[/size]
Estos dos ratones son del mismo modelo, el color sólo es diferente. El de la izquierda ha sido modificado para funcionar con un Nokia BL-5C de la batería de 3,7 voltios de litio teléfono celular. También instaló un pequeño conmutador deslizante con el que puede a su vez el ratón para ahorrar energía de la batería

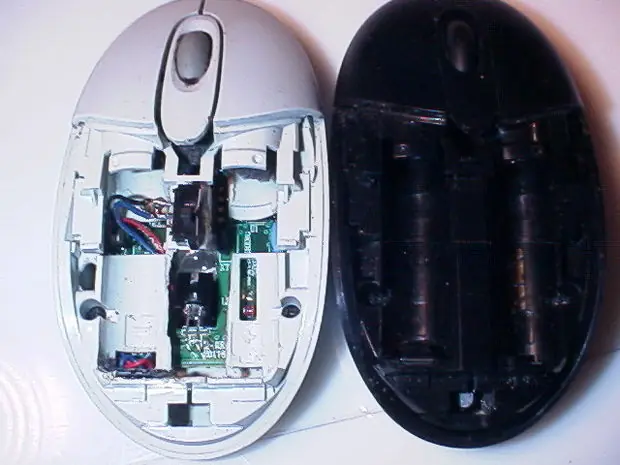

Paso 2 despejando el camino
He utilizado una herramienta Dremel para destruir con cuidado el compartimento de la batería. Usted debe tener mucho cuidado de no eliminar de plástico que soporta los botones del ratón a derecha e izquierda ... ni ninguna otra que afecte el funcionamiento de la rueda del ratón. revisarlo muy bien antes de empezar a cortar! Incluso podría resultar que el ratón que desea modificar no puede adaptarse a este tamaño y la forma de la batería y seguir funcionando.

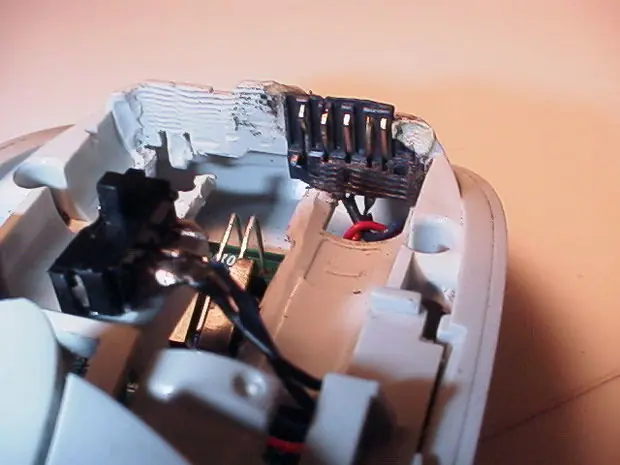

Paso 3 El conector de
Yo masacrados un conector de tarjeta de memoria flash de alguna otra pieza de equipo para conseguir este conector improvisada que me caliente pegado in Sólo dos de los contactos de resorte dedo se utilizan realmente, los otros me incliné un poco por lo que son más planas y no sobresalen .

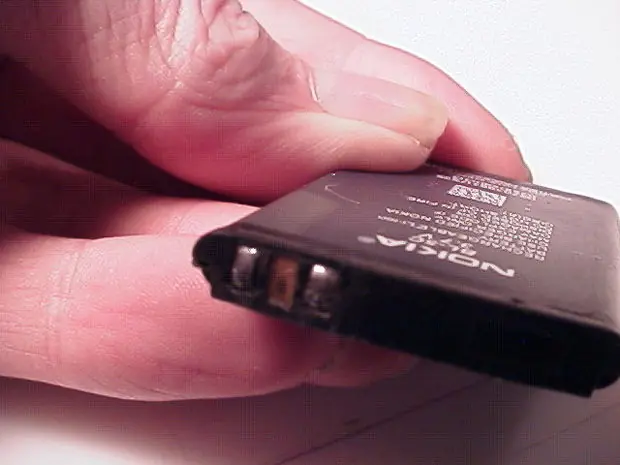

Paso 4 Hacer contacto
Los terminales de la batería son algo rebajada y mis contactos de resorte fue difícil entrar en contacto por lo que construyeron los terminales con un poco de soldadura. Mi teléfono no le importaba. Esto requiere de golpear y correr la soldadura. Tienes que tener el hierro a la temperatura adecuada para que pueda obtener la soldadura en forma rápida y eliminar el hierro antes de fundir la caja de la batería. NOTA DE SEGURIDAD: Las baterías de litio ion son criaturas peligrosas. No con buenos ojos a los abusos. Estas baterías tienen un dispositivo de seguridad integrado en ellos para evitar la sobrecarga o exceso de corriente (corto circuito), que termina por desactivar la batería, pero eso es mejor que la alternativa que la industria euphamistically llamadas "de ventilación con una llama". Cuando incluso la euphamism suena espantoso, que está tratando con algunos graves doo-doo. No hagas nada a una de estas baterías que se traspasará, por sobre calentamiento, o de lo contrario, marcar la casilla correspondiente.

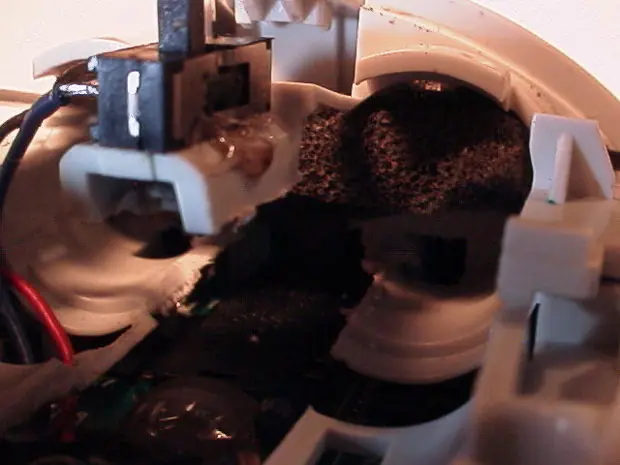

Paso 5
Puse un poco de espuma de goma en la parte delantera del compartimiento de la batería para mantener la batería en apretado contacto con el conector. En retrospectiva, tal vez podría haber dejado que la primavera en ese país.
Paso 6
Hice esta modificación hace aproximadamente un año, antes de que tuviera una forma simple de recargar una batería de iones de litio ... si no fuera separable del ratón. Acabo de estar con mi teléfono móvil para recargar la batería cuando lo necesitaba, que es aproximadamente cada dos semanas o así. (No recuerdo a su vez, el ratón de la noche con el interruptor.) Tengo varias de las baterías de los teléfonos, por lo que sólo pueden pasar una batería cargada y poner la pila gastada en el teléfono para la carga en tan sólo unos segundos.

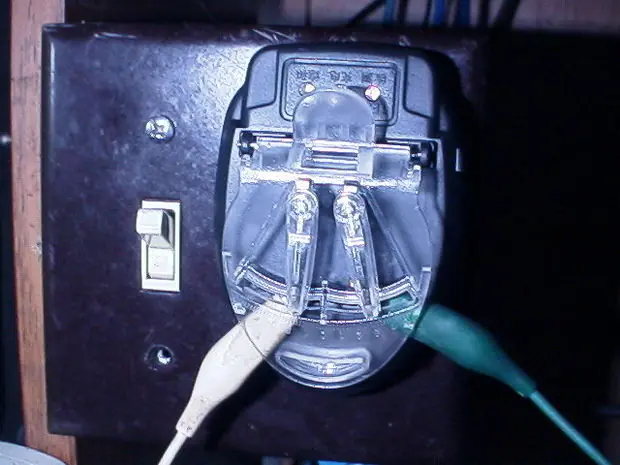

Paso 7
Acabo de recibir este aparatito de Hong Kong. Se trata de un ingenioso Ion de litio cargador de batería inteligente diseñado para cargar baterías de teléfonos móviles por el deslizamiento de ellos en el muelle parte de plástico transparente, con lo que los contactos de la batería en contra de los dos brazos ajustables. Es una simple cuestión de clip en un par de cables de arranque para cargar una batería, incluso si todavía estuviera en un ratón. Realización y montaje del conjunto de contactos de la batería en el ratón fue probablemente la parte más difícil del proyecto y requiere una gran cantidad de tocar el violín y el ajuste. Todo el lío se podría evitar mediante cableado de la batería y usar sólo uno de estos cargadores, pero no se podía usar el ratón mientras espera a que se cargue. Este cargador me costó 1,50 dólares de EE.UU. con el envío libre! de una subasta en eBay, y funciona como un campeón. He estado impulsando este ratón con BL-5C por más de un año y la tensión excesiva no ha producido efectos adversos, así que me decidí a compartir con el mundo. Davetech
