Hola Taringueros, como les va. Este post es para que los que esten interezados en la electronica, y no saben por donde empezar,y bueno pues empiecen haciendo sus PCBs (targeta de circuito integrados). Y pues tambien para los que tengan algun proyecto, como el mio (un amplificador de 200w), y hagan sus targetas, que se podria decir que es la mitad del camino.
Basta de palabras y mas explicaciones e imagenes conjuntas.!!!

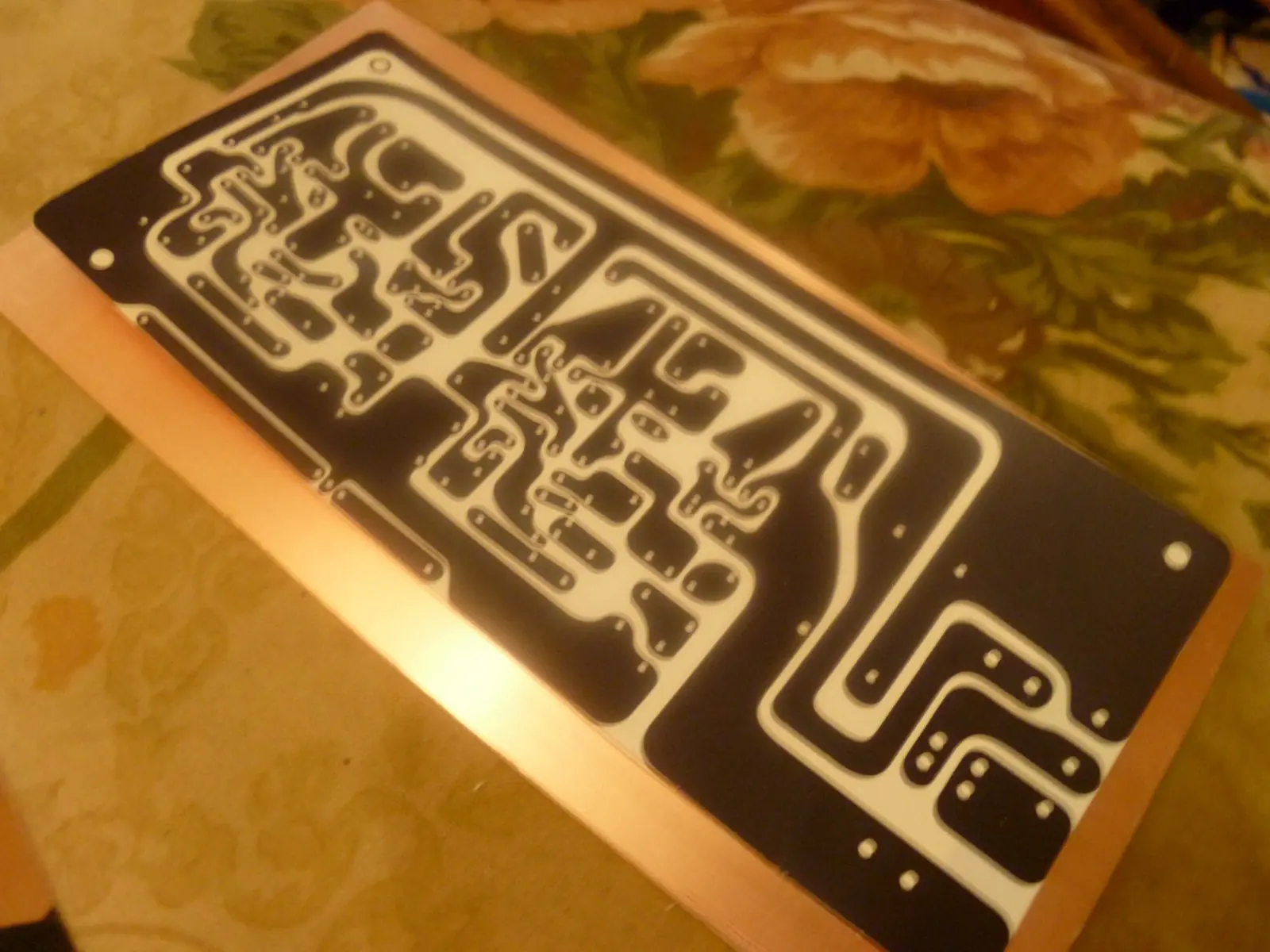

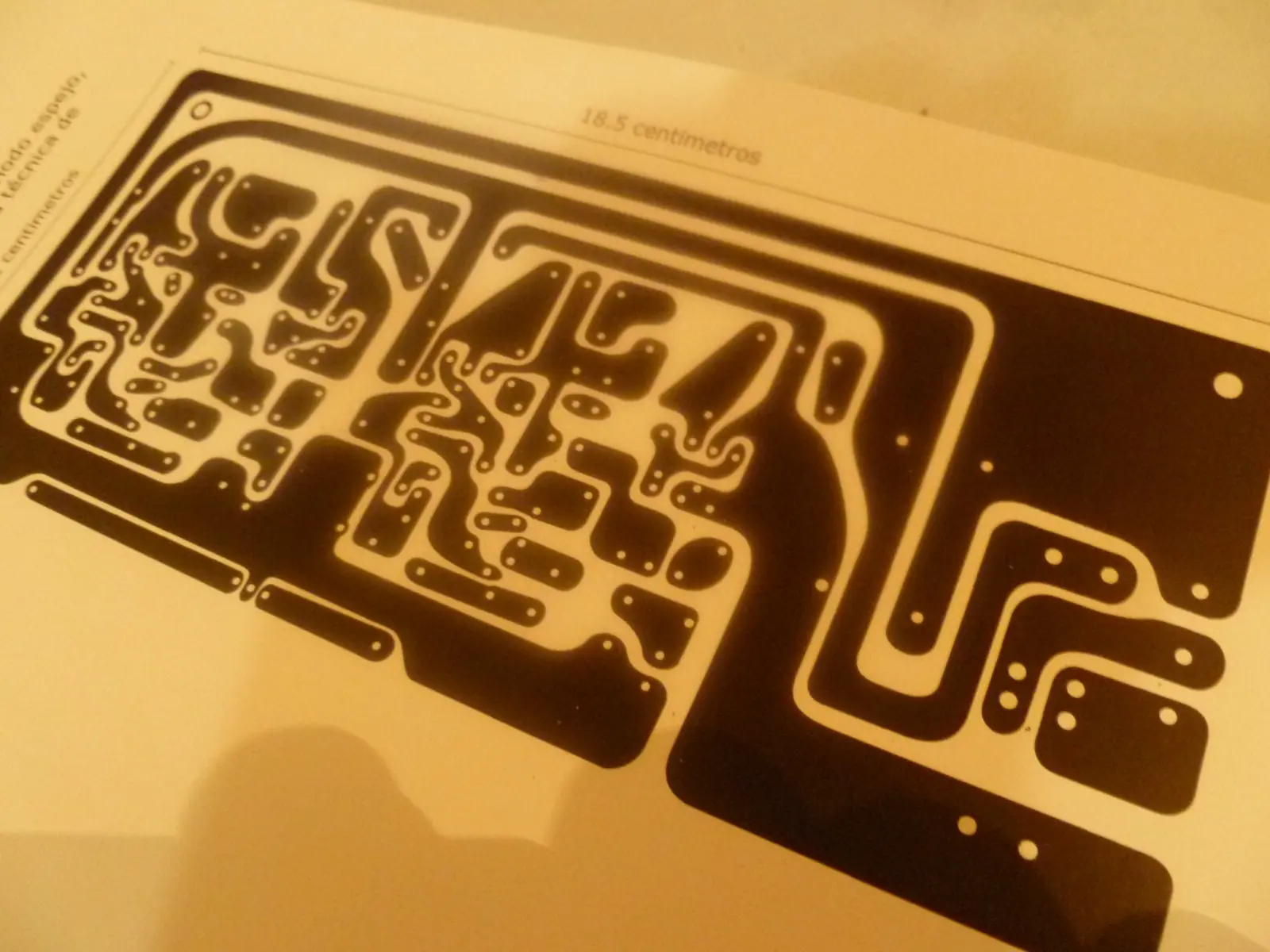

Paso 1. Primero lo primero, en este caso seria imprimir nuestro circuito en papel fotografico tipo Glossy, o pueden usar tambien papel termo transferible, que se yo, estos papeles son brillantes, de un lado o de los dos , impriman del lado brilante, para mi circuito yo use un papel que si mal no recuerdo se llama cronocoche, lo tienen en Office Deppot, obviamente este no es el mas adecuado pero me funciono solo que con mas trabajo. El circuito lo tienen que imprimir en impresora laser a la maxima calidad posible, ademas en modo espejo para que cuando lo transfieran a la targeta, este derecho y tambien al tamaño original. Obviamente la Imagen de abajo ya tiene el efecto espejo.
Paso dos. Van a la casa de electronica, le piden al que atiende que les de una tabla fenolica virgen (por lomenos aqui en Mexico asi se les conoce) se la piden mas grande que las dimenciones de su circuito. En mi caso yo tenia un pedazo sobrante de una tabla fenolica de 30cm cuadrados. No tome foto de la tabla antes de cortarla.

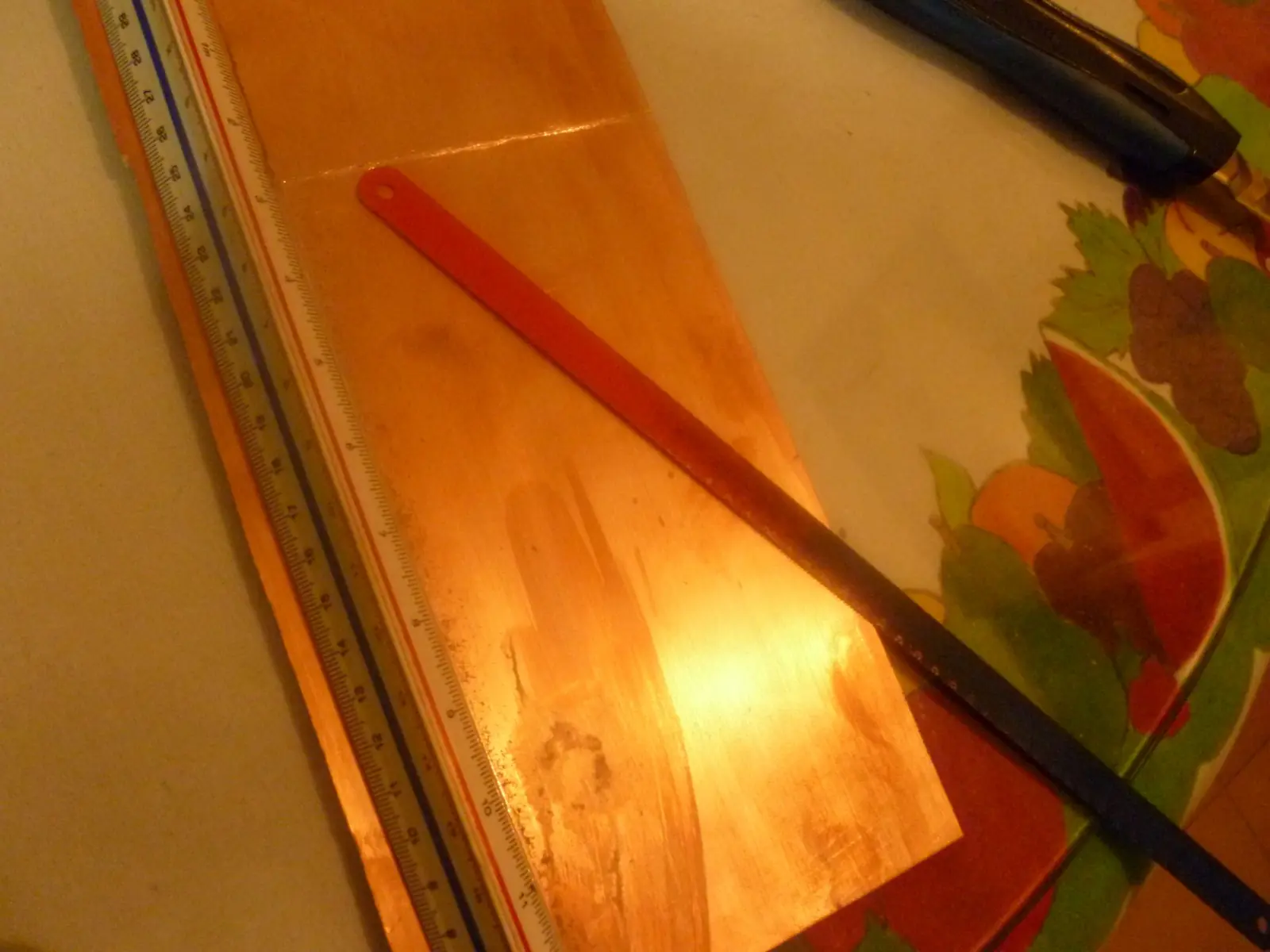

- Despues con un plumin de punta fina marcan las medidas necesarias para el circuito con ayuda de una regla, tomando en consideracion 1cm mas de cada lado del circuito para asi contemplar posibles errores.
- Luego con una segueta o sierra de marqueteria como quieran llamarle, con el extremo de la misma le raspan sobre las lineas antes marcadas con ayuda de una regla, hasta que atraviesen todo el cobre. Asi cuando la vallan a cortar, la targeta quede totalmente derecha.
Paso 3. Ya que marcaron el cobre con los extremos de la segueta, sigue realmente cortarla.
- Es muy importante que tengan un soporte para sostener bien la targeta, asi evitamos errores. Yo utilize un tripie con una especia de "agarradora" con una manija giratoria para ajustar la presion sobre el objeto a sostener. Enseguida la foto para que la ubiquen.

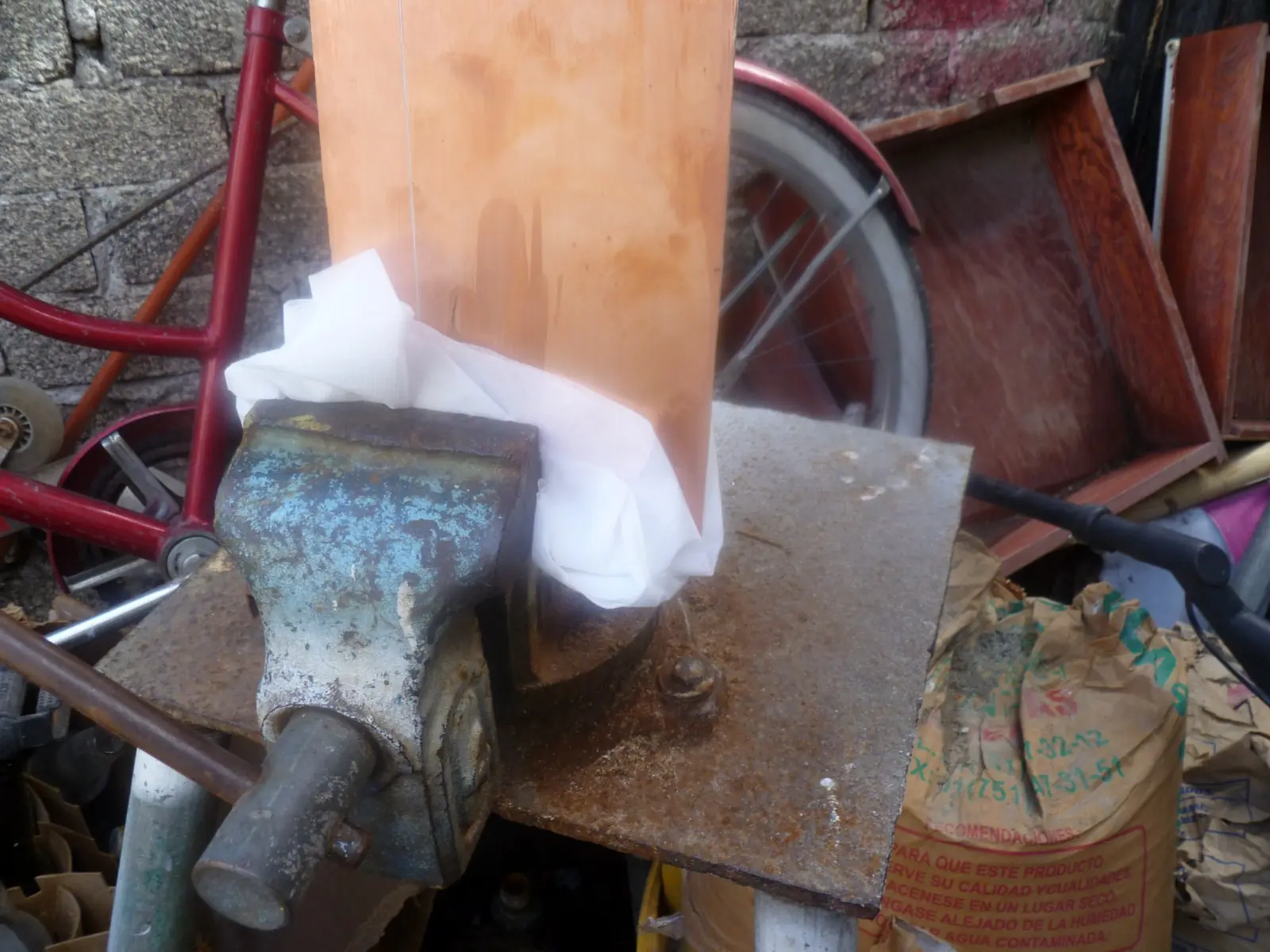

- Si van a utilizar una de estas herramientas les sugiero que utilizen bastante papel de baño o algun trapo o tela que proteja la targeta de rayones. Ademas tengan cuidado de colocar bien la tabla para evitar quebrar la tabla. Aqui una foto de como la sostube.

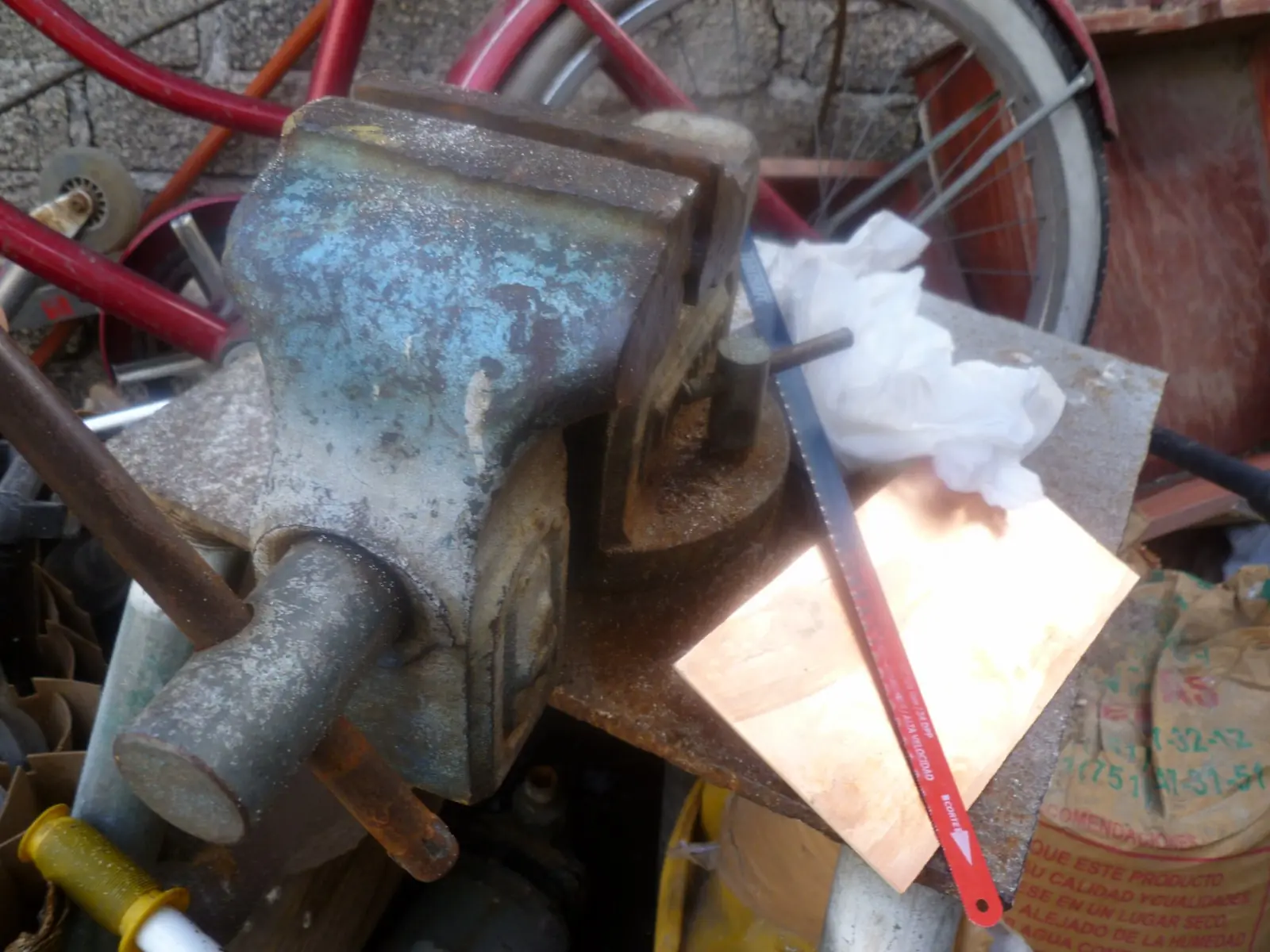

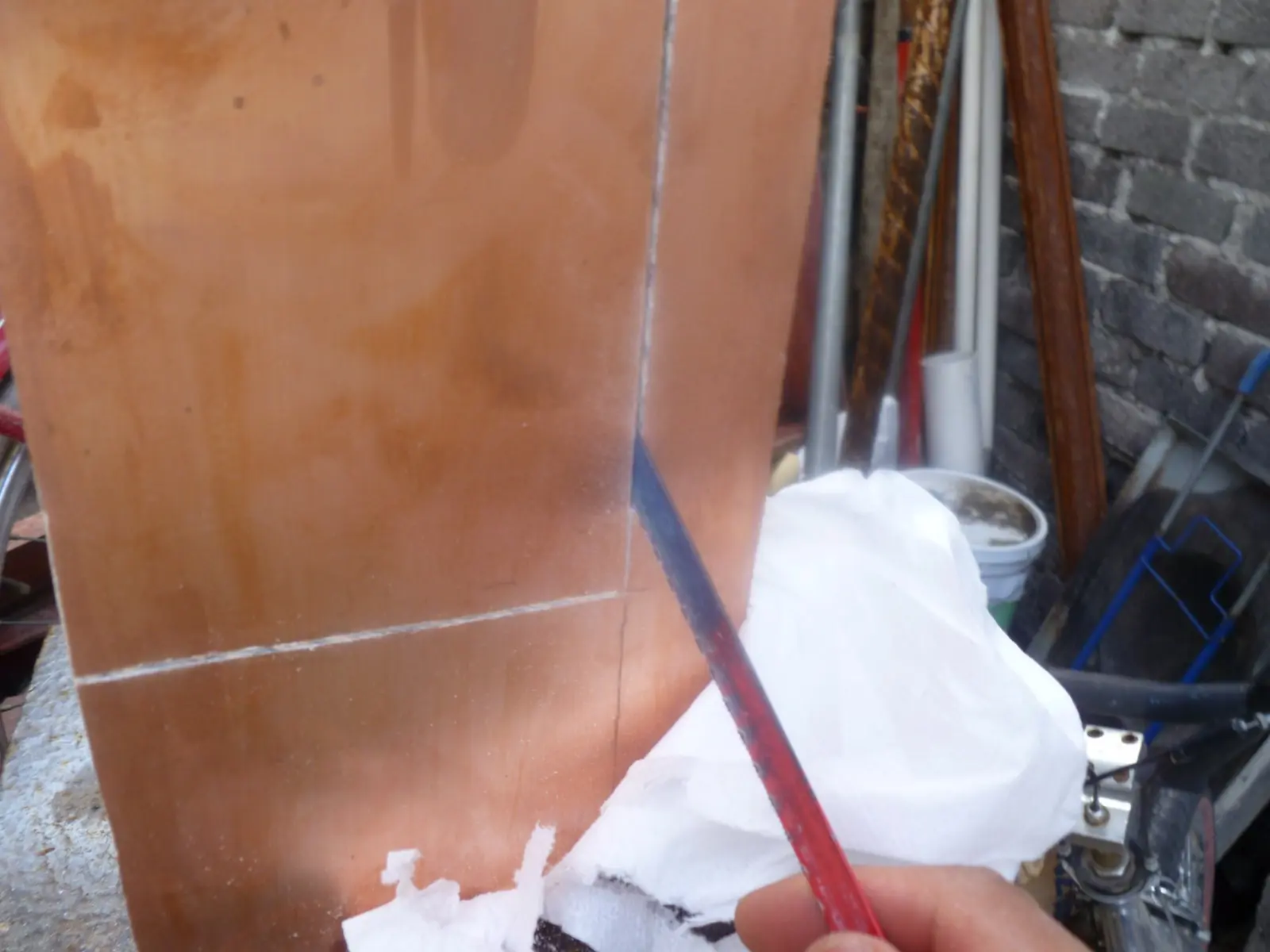

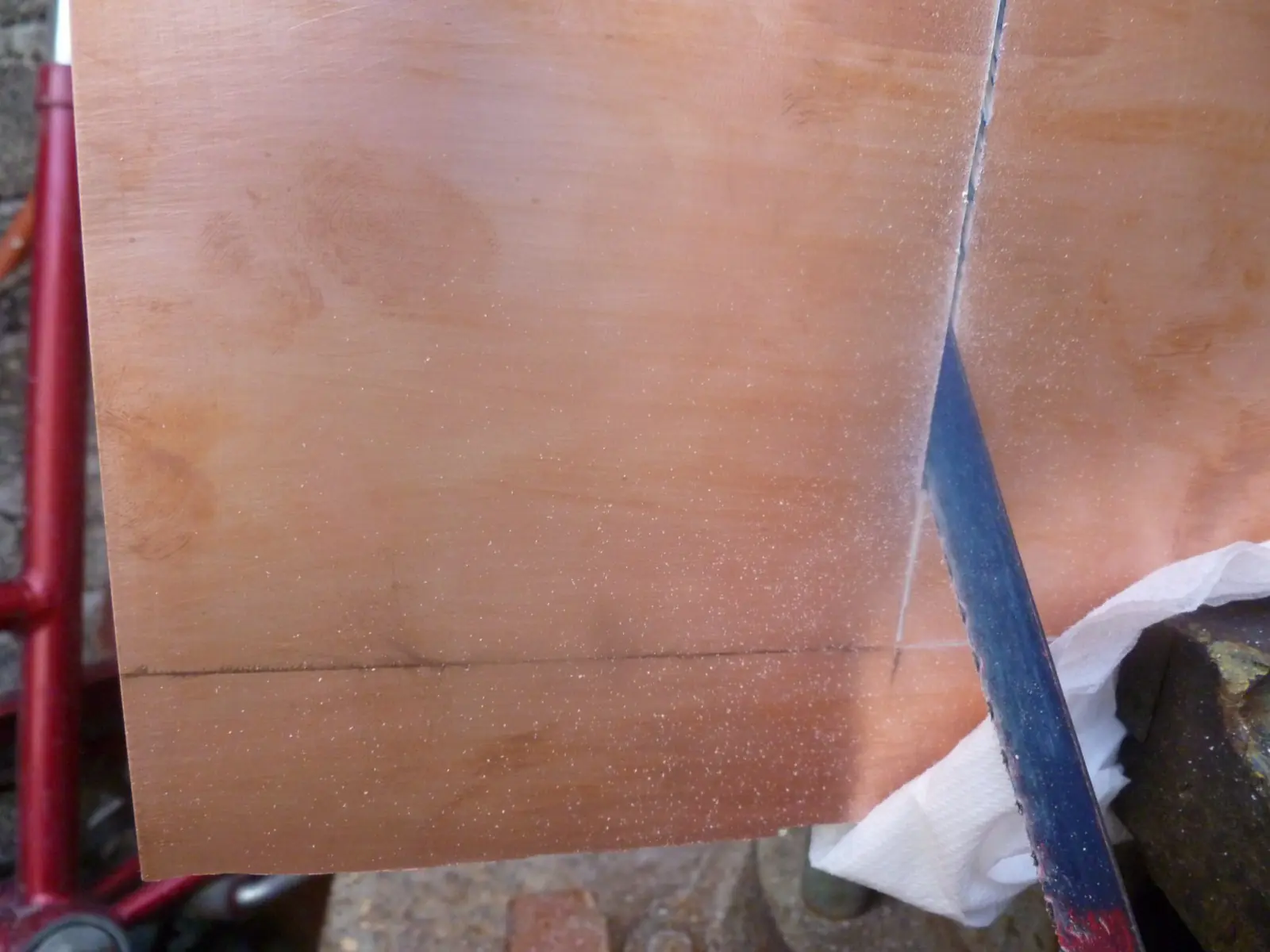

- Despues la cambie de posicion por que asi no me era comodo. Aqui una foto de cuando estoy terminando uno de los lados. Les sugiero que la segueta la utilicen inclinada y cuando les falte unos 5mm la ponen horizontal para cortar la tabla al raz. No tengan miedo de hacerlo con fuerza y determinacion.
- Una foto casi terminando de cortarla.
- Acabada de cortar la tableta, tenemos que lijar los bordes para evitar raspones al maniobrarla y hacer mas facil su manipulacion, yo utilise una lija para agua de 180 (usen la que les paresca combeniente).
Una foto antes de lijarla.

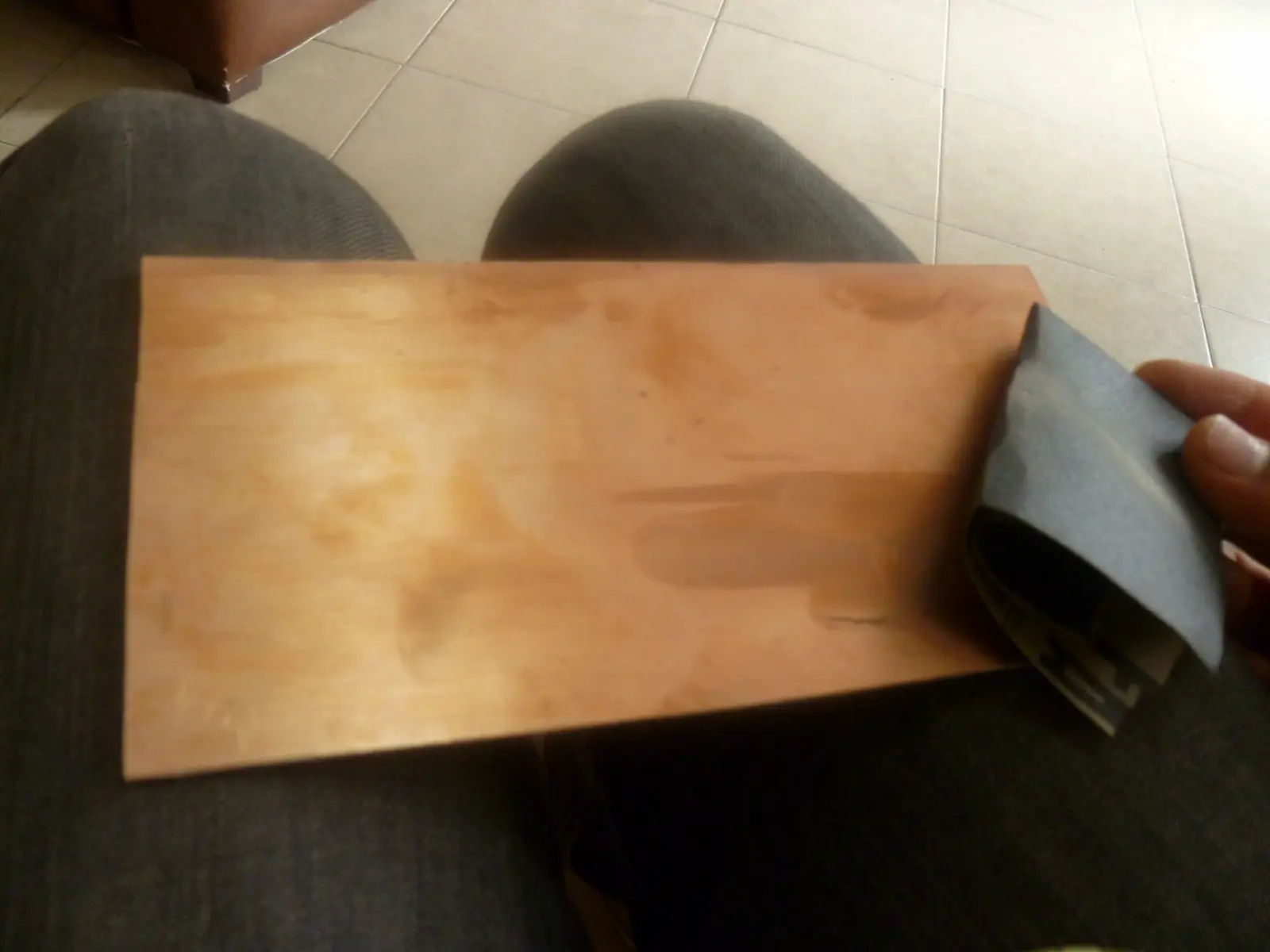

Aqui lijandola.

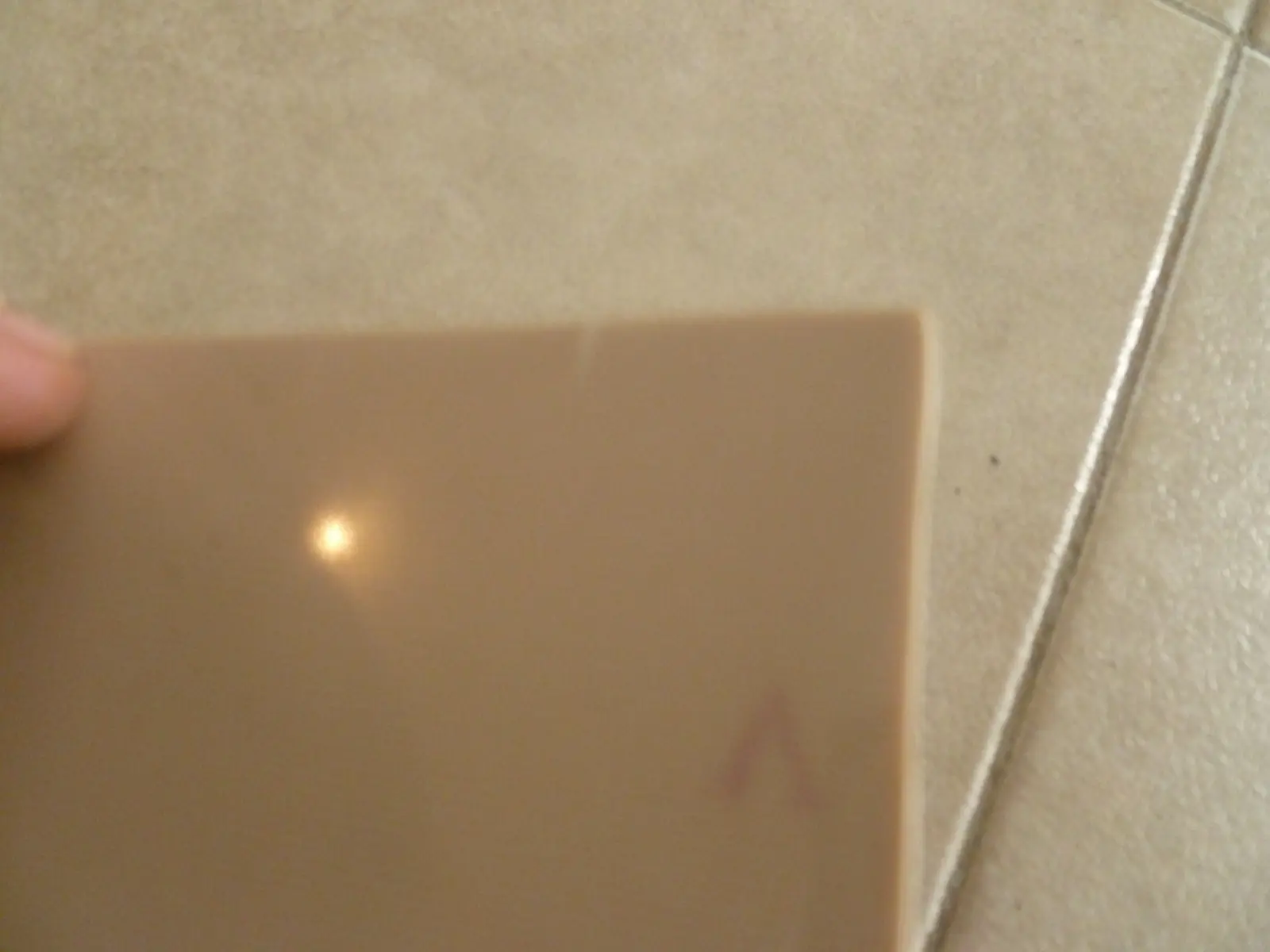

- Les muestro lo que puede pasar si no tienen cuidado al sostener la tableta en el paso anterior de la lijada. Es insignificante ya que esta dentro del margen de error que le di a la tabla, pero daña la presentacion.
Paso 4. A limpiar perfectamente la tabla.

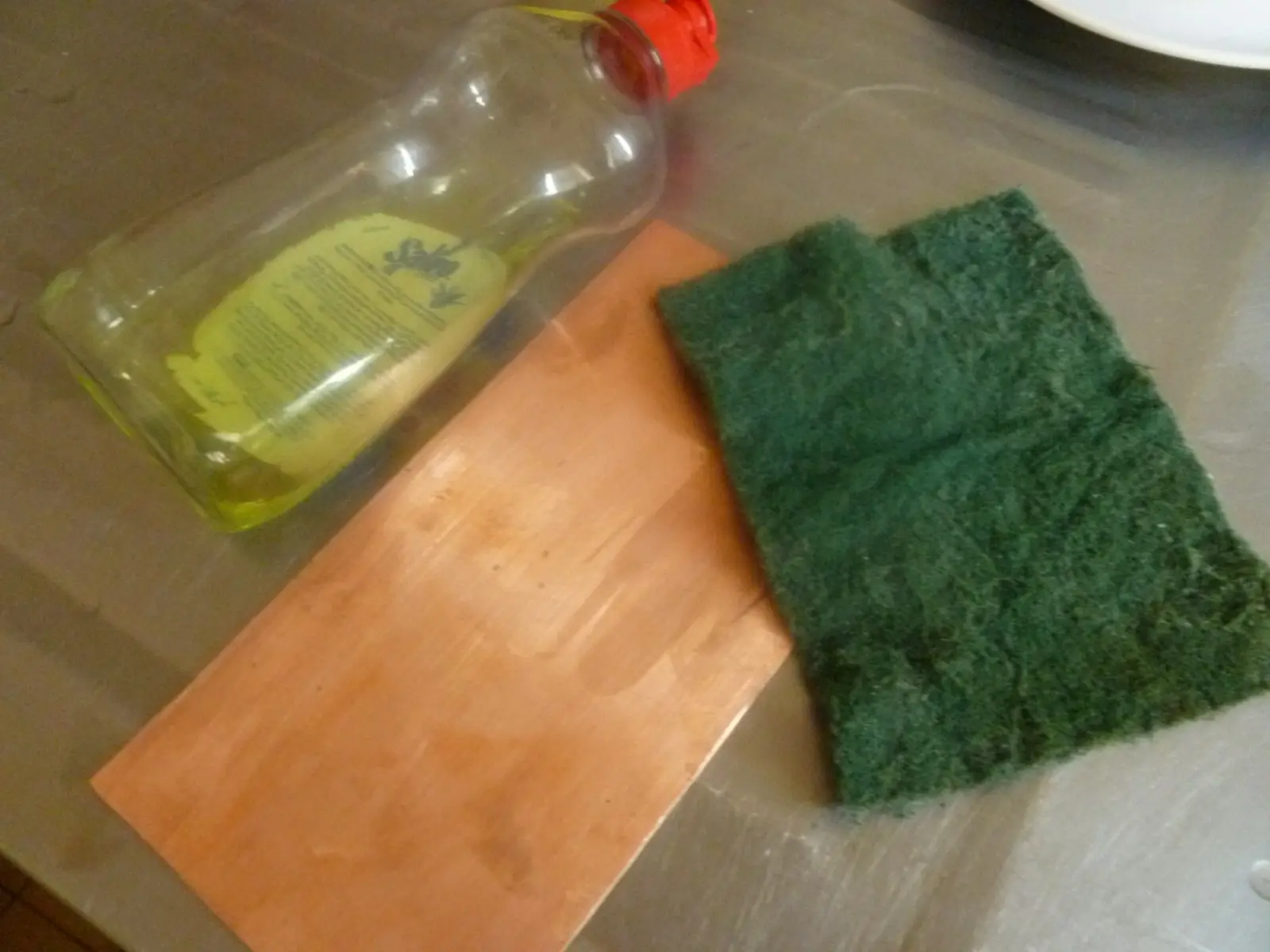

- Para esto el de la casa de electronica me dijo que con Thinner estaba perfecto, lo hice pero sabia que con eso no quedaria por experiencias pasadas. Les diré con que, con jabon liquido desengrasante para platos, una fibra de esas verdes y su fuerza.

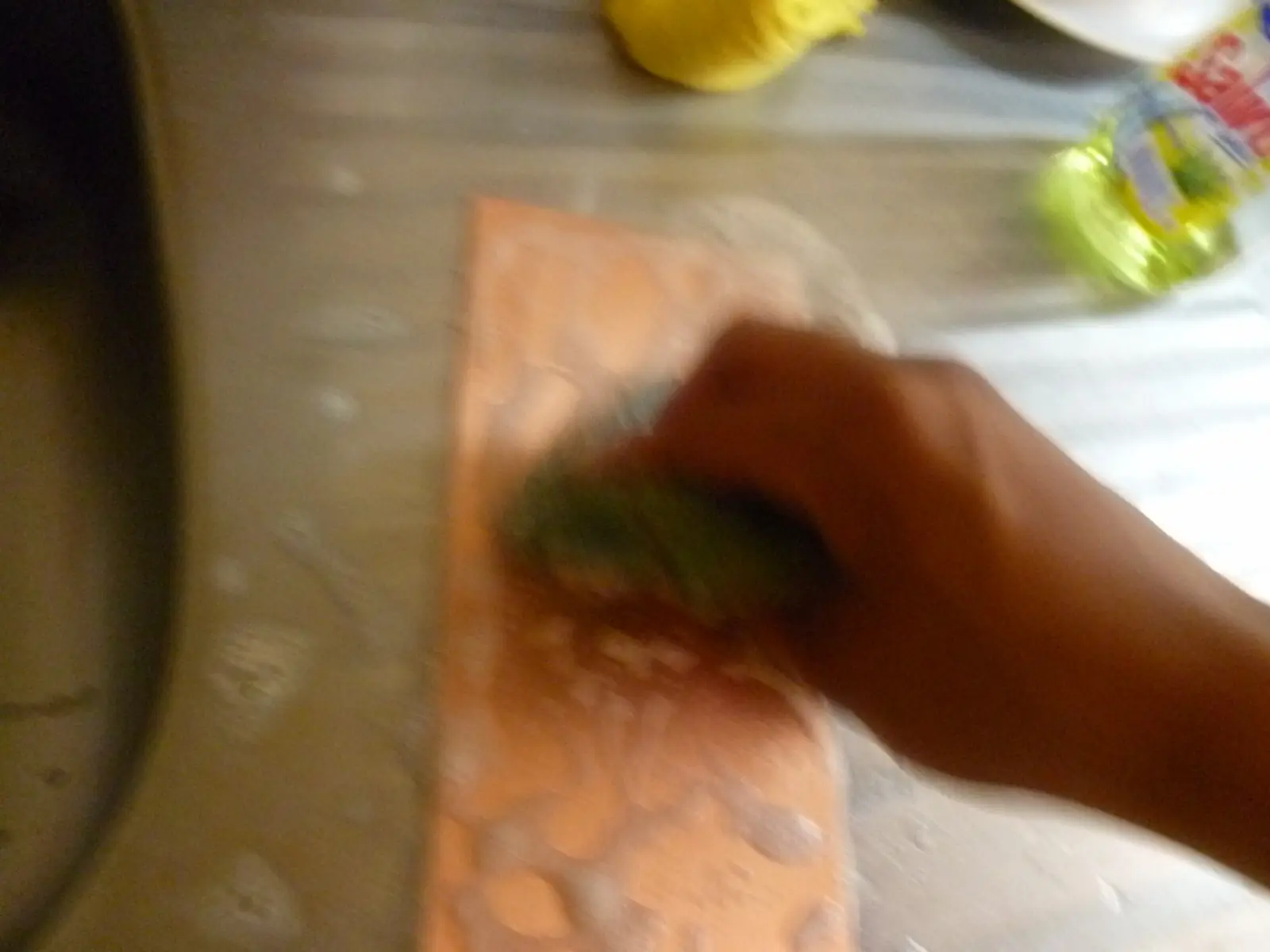

- Una foto trabajando.

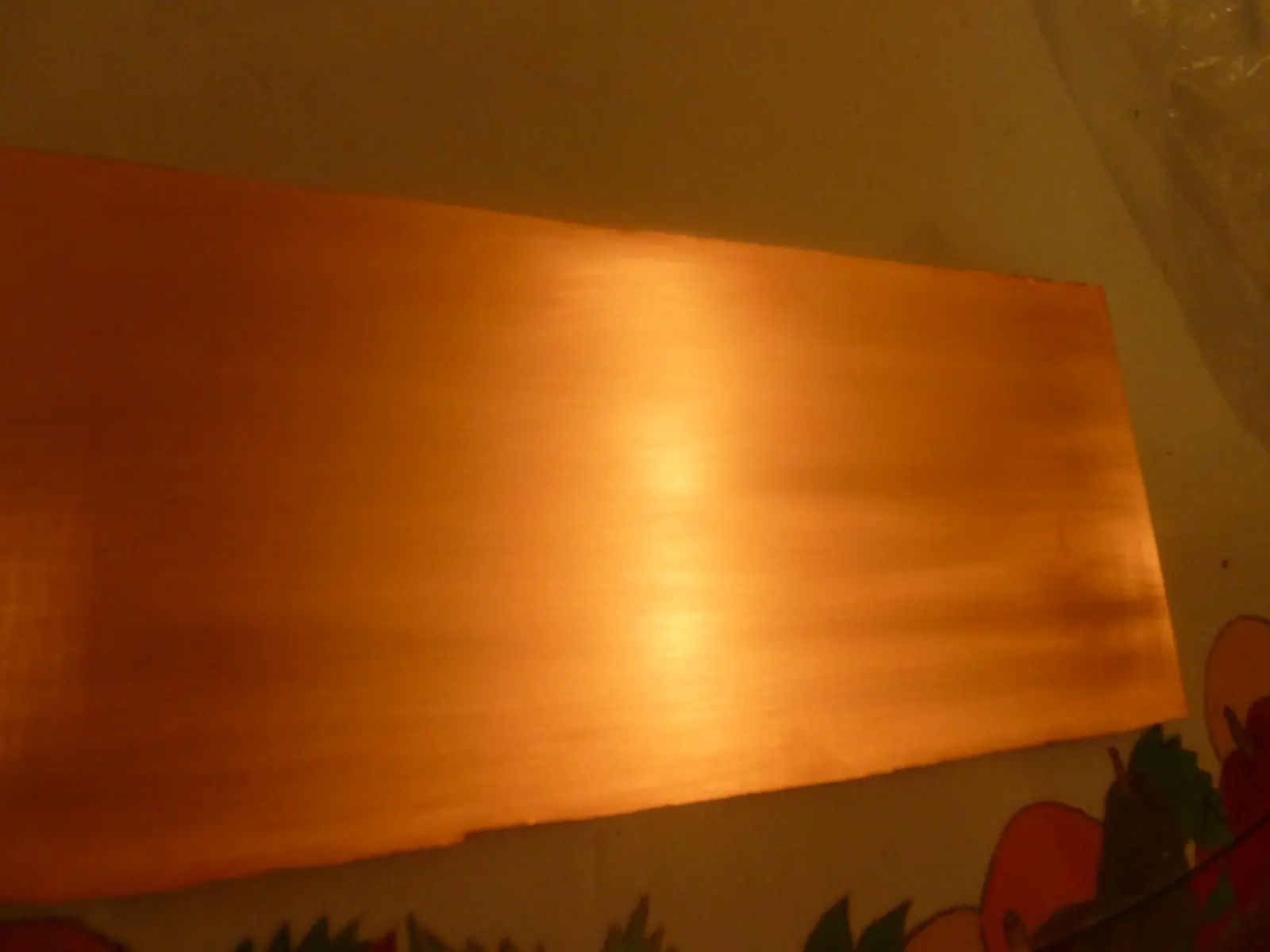

- A ratos con agua corriente le limpian la espuma y revisan como va, a las manchas sobrantes les dan mas fuerte hazta que quede algo asi:

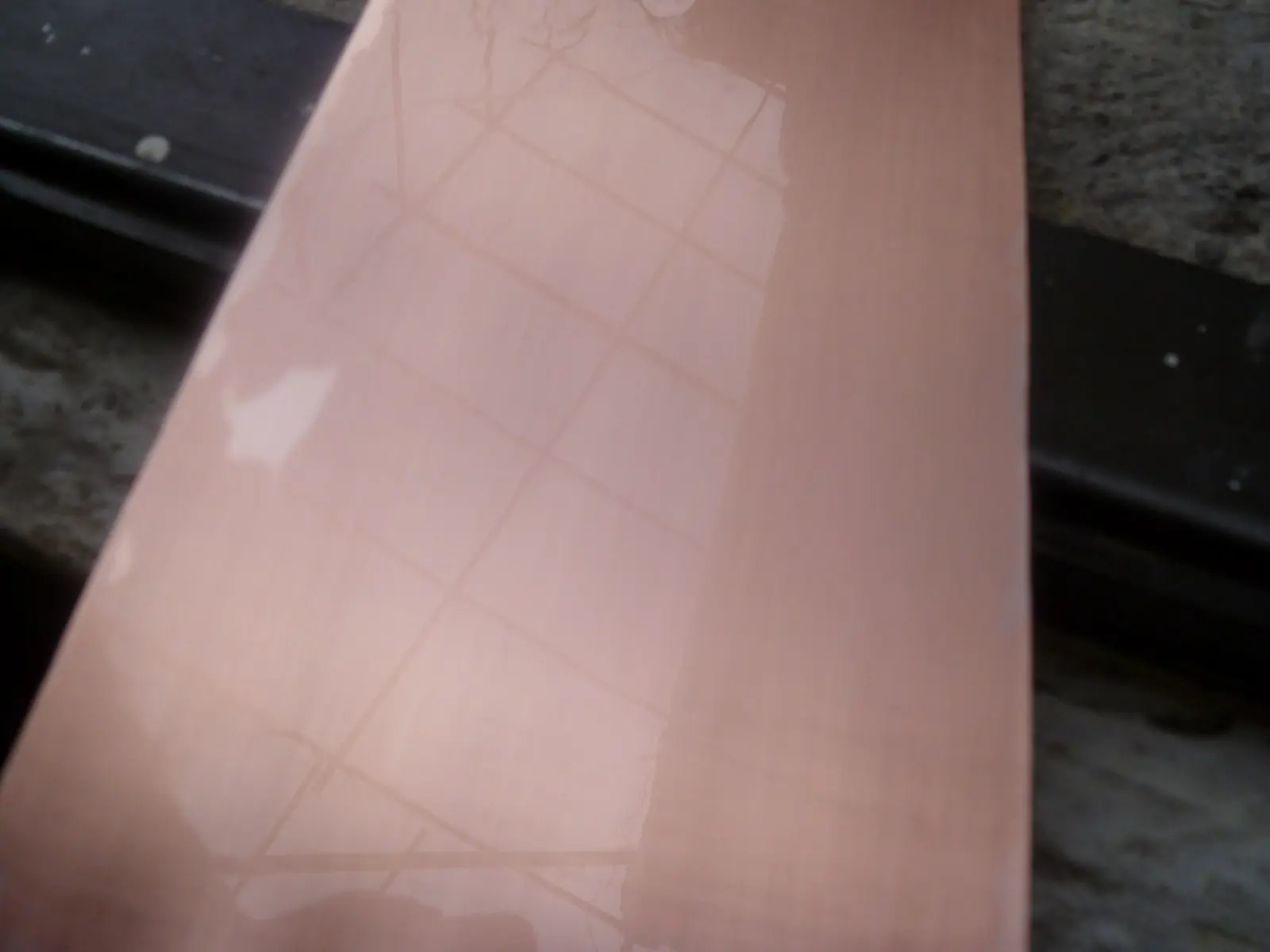

(Se ve tan clara por que la puse al sol). Despues de que este asi ya no la toquen directamente, sostenganla de los costados.
Sequenla con alguna tela de algodon, yo use una playera (remera) de mi hermano.

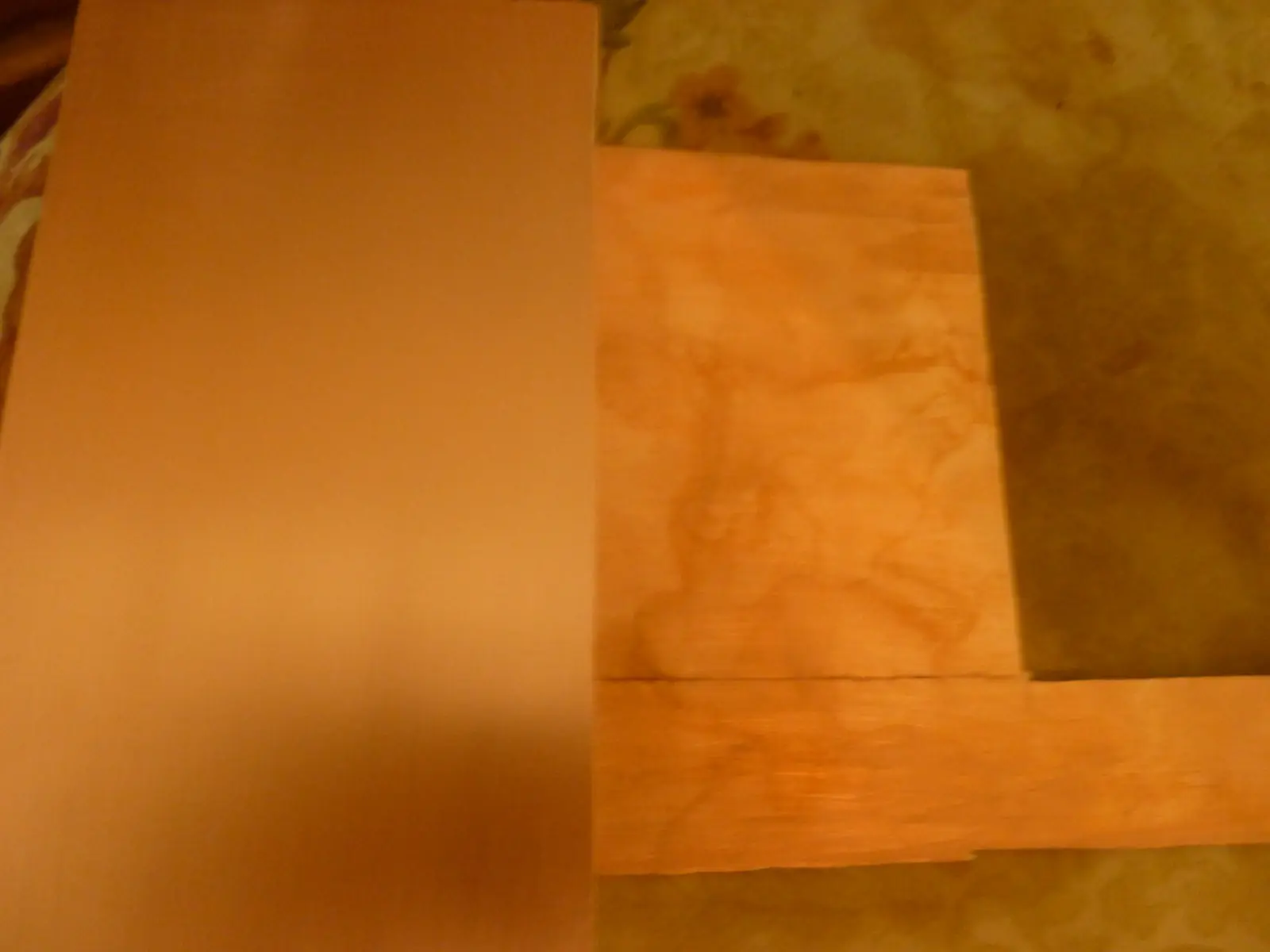

- Vean la diferencia entre una tableta limpia y una sucia.
Paso 5. Ahora nos toca un paso tedioso, si no que hasta el mas dificil. Pasar el circuito a la tableta limpia por el metodo de planchado.

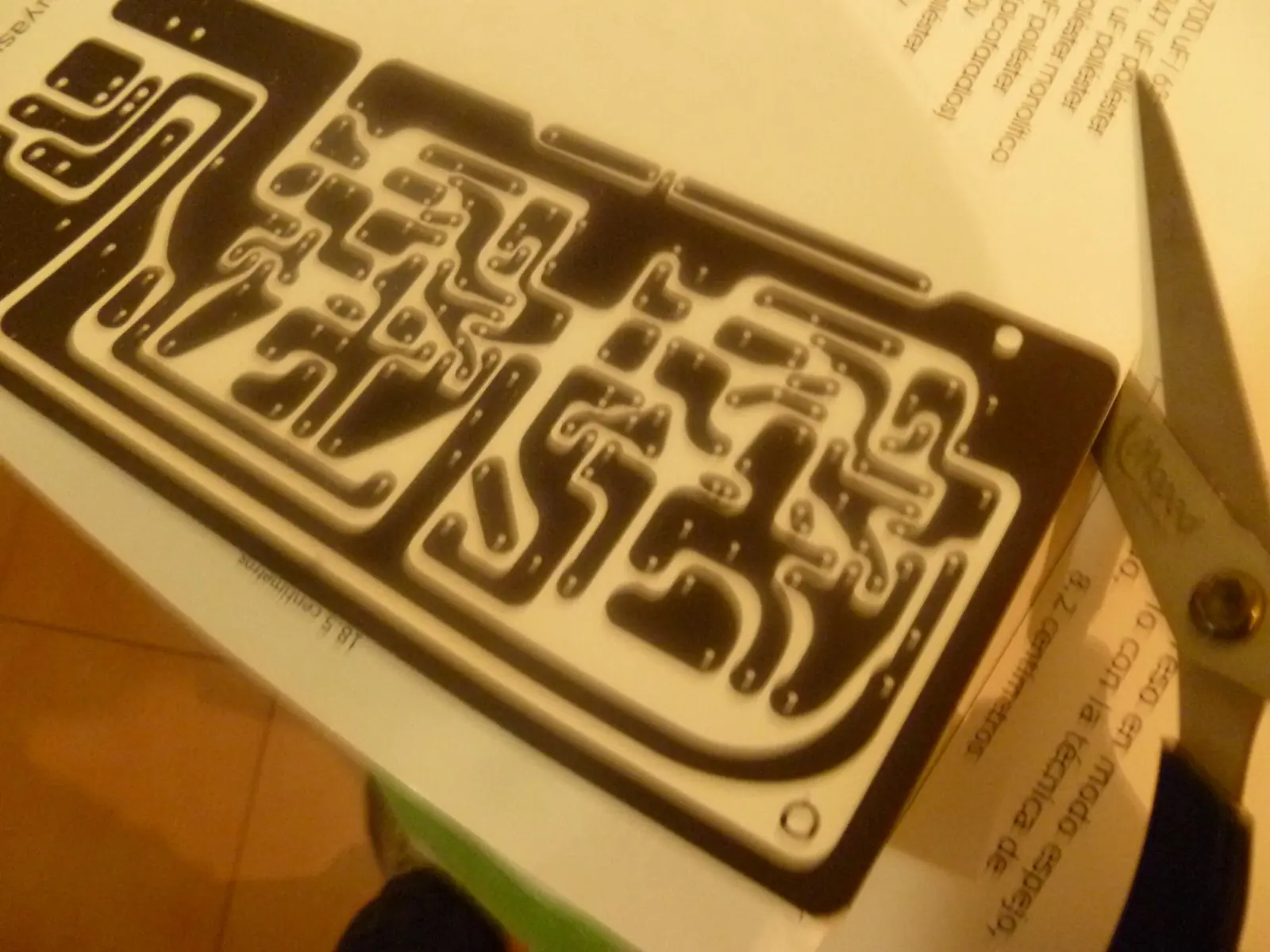

- Con unas tijeras cortamos a la medida el circuito del papel.
- Ahora ponen sobre la tableta el papel con las pistas hacia el cobre. Y esperan a que la plancha (si la que utiliza su mama para las camizas) se caliente, yo la pongo al 80% de su potencia.
En esta foto esta con las pistas hacia arriba pero ustedes al contrario.

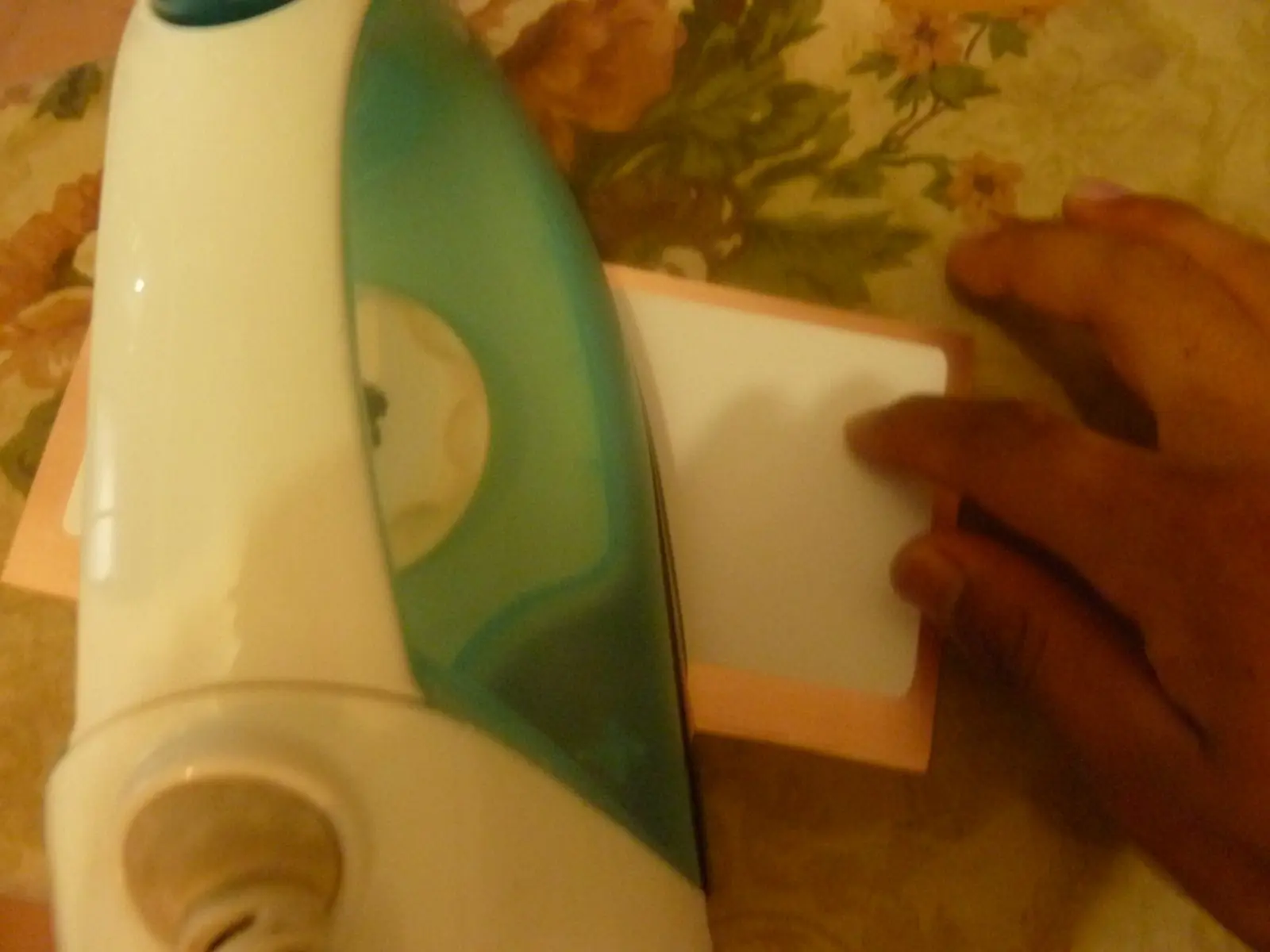

- Ya uqe este caliente la plancha, sostenemos por un lado el papel para evitar que se mueva y por el otro pasamos la plancha sin hacer presion.Tengan cuidado porque se calienta la tabla fenolica.
- Despues de que ya le dieron por los dos lados con la plancha, se va a pegar sola la tabla con el calor y ya no hay necesidad de sostenerla con una mano. Ahora son libres de pasar la plancha a su antojo. Los primeros 5 min pasenla en circulos por todos lados uniformemente, luego ya pueden hacer presion. Dejarla en un lado un rato y luego por otro, asi por 10 min aprox.

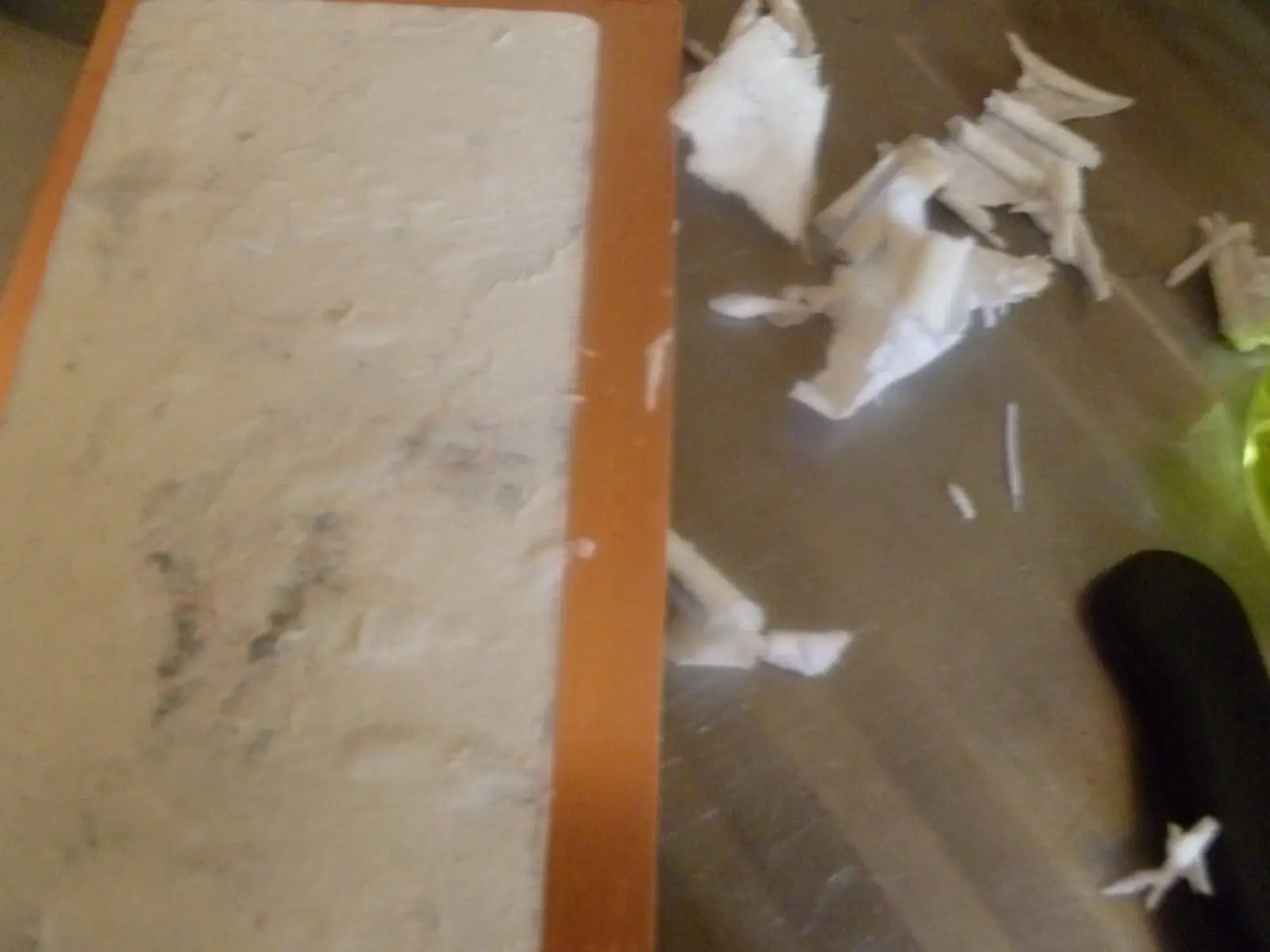

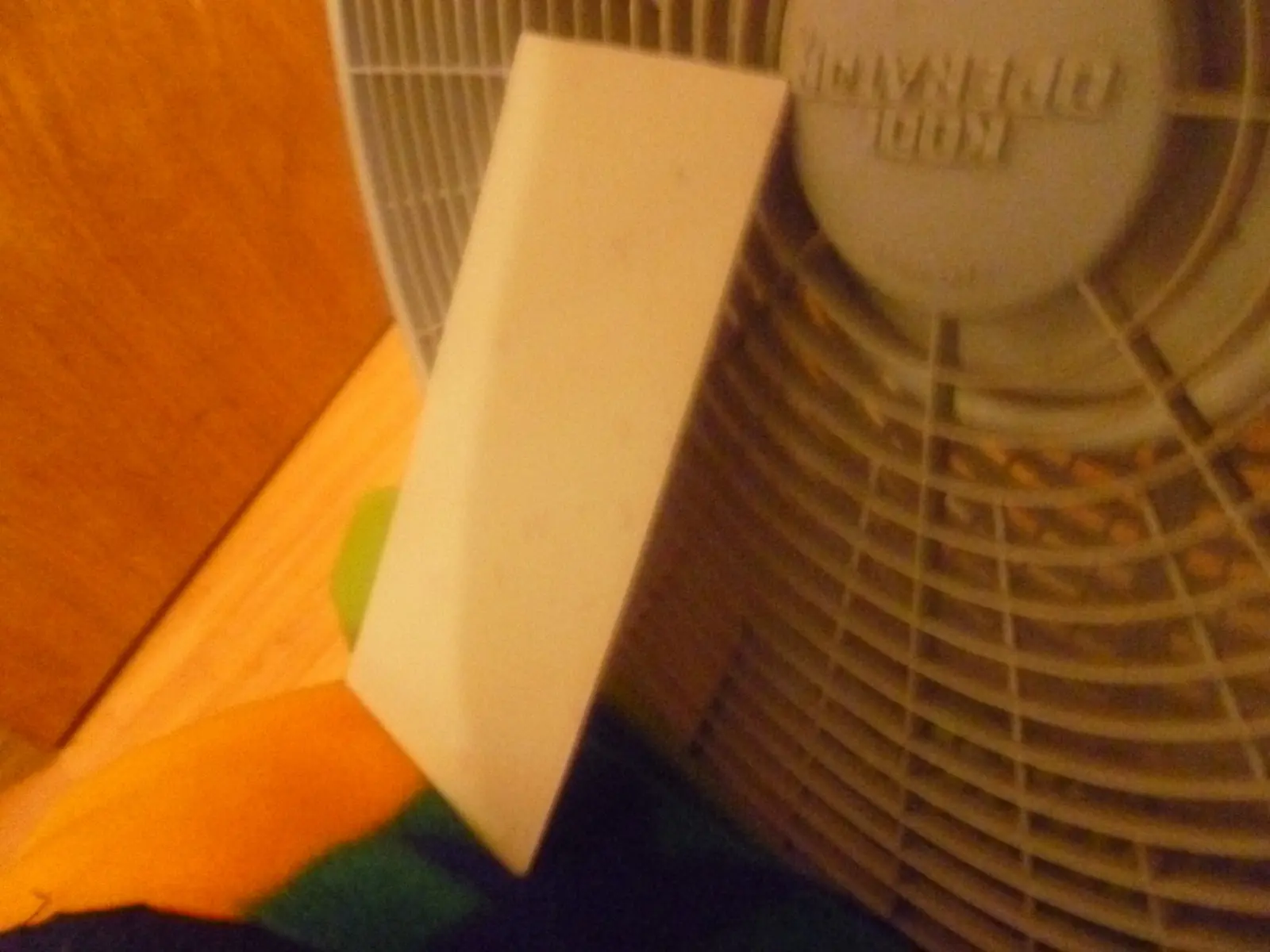

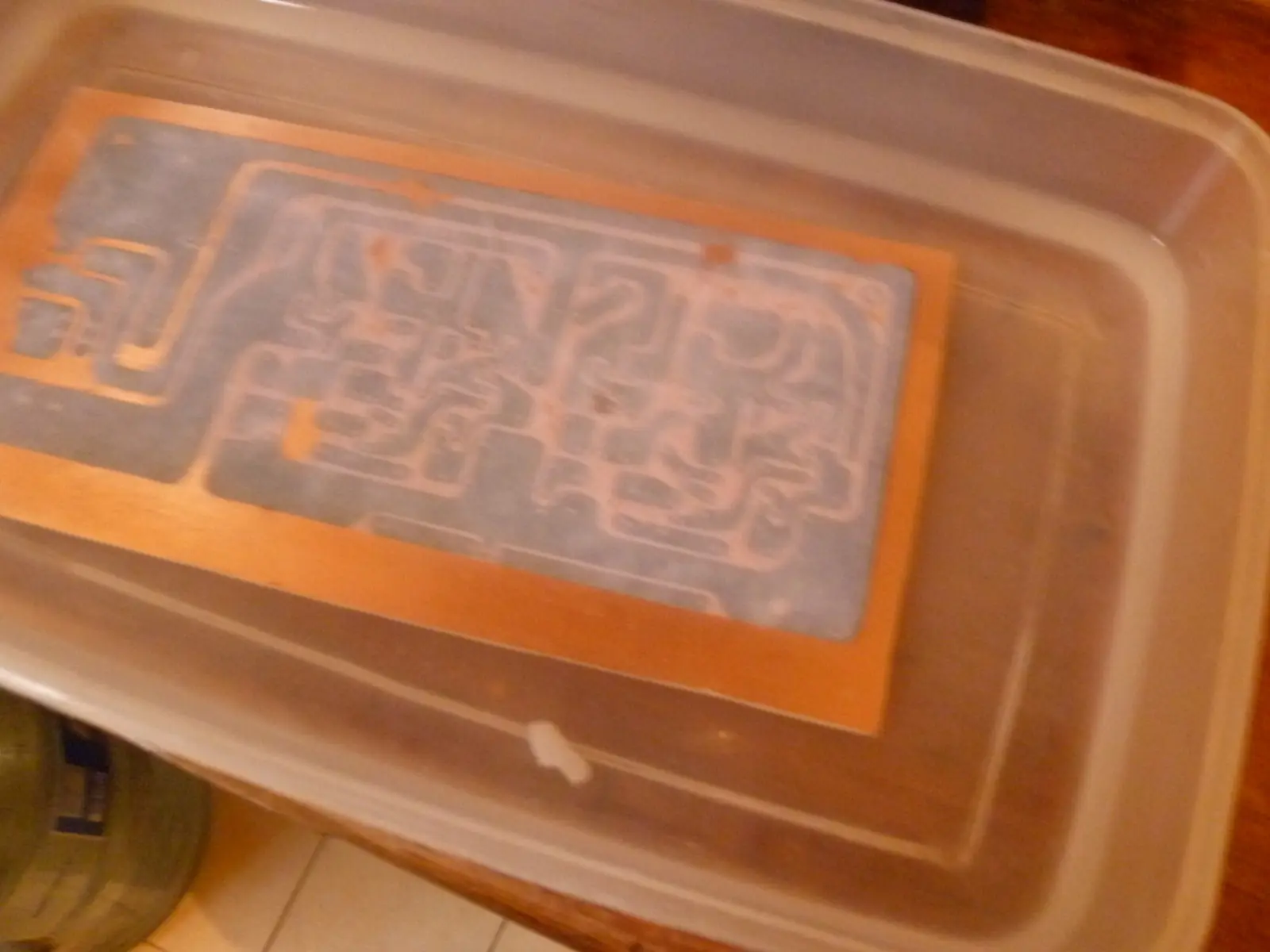

- Luego de esto, llevaremos la placa con cuidado a un resipiente con agua fria al tamaño de la tabla y trataremos con mucho cuidado de desprender el papel poco a poco, uniformemente por todos lados. Yo en este caso, por el tipo de papel que utilize (grueso), le desprendi una capa de papel hasta poder ver las pistas atravesando por el papel, despues la puse al ventilador a secarse, y le di otra pasada con la plancha, unos 5 - 8 min mas.
- Despues de haberle dado otra pasada en mi caso ( no necesariamente lo van a tener que hacer ustedes, les recomiendo usar el papel termotransferible, es el adecuado) lo paso al agua, pero en este caso utilizen agua caliente, y comienzen a quitar el papel de la tabla para solo dejar las pistas, en mi caso el papel se ha quedado pegado sobre las pistas, en otro tuto vi que con el papel fotografico glossy eso sucede tambien, no se preocupen.

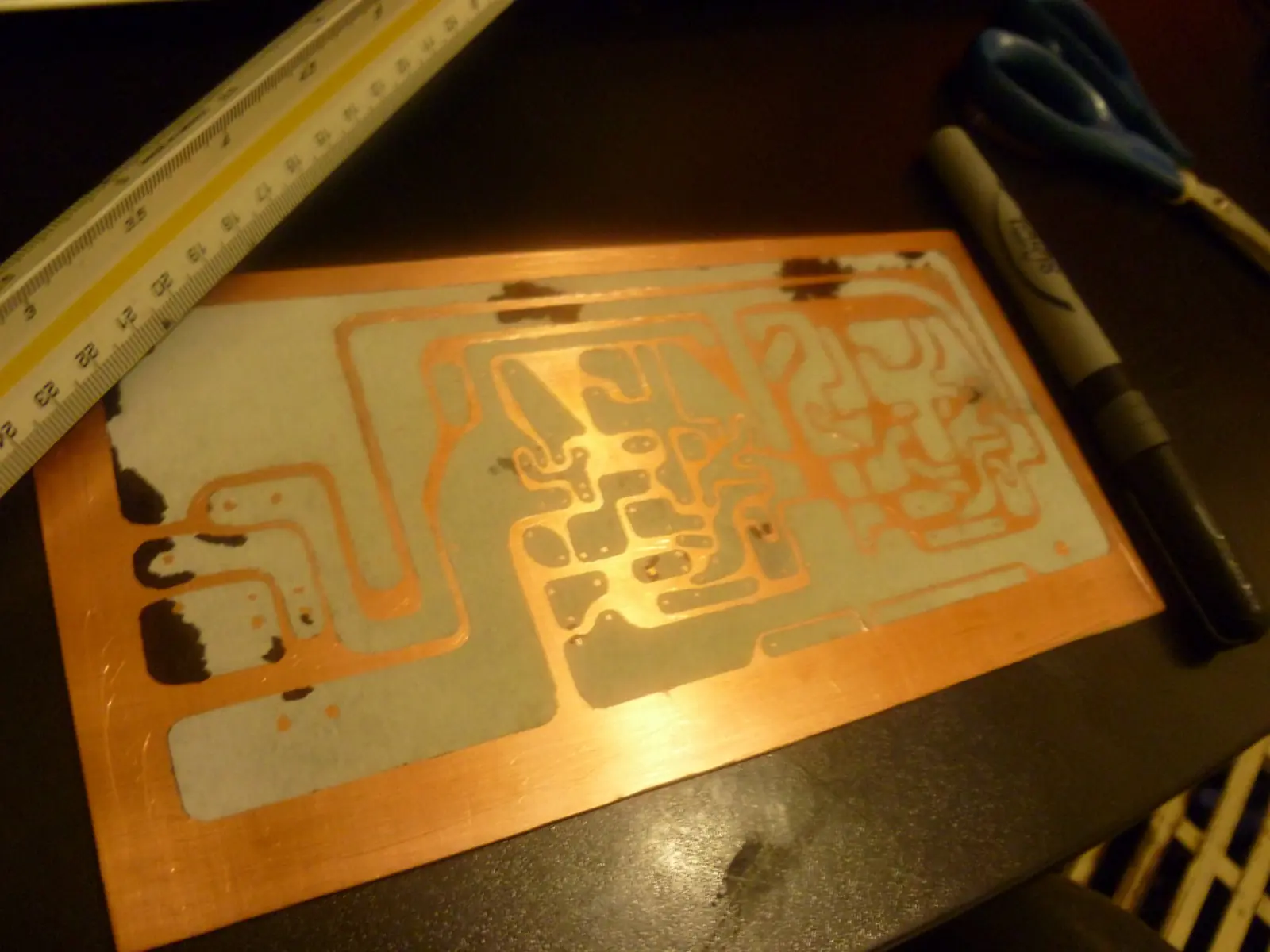

- En caso de que alguna de las pista o varias se les halla ido con el papel a la hora de quitarlo, solo tenemos que tapar esos espacios con plumon indeleble, usen regla en el caso de que sea recta la imperfeccion, tengan cuidado de no llevarse mas el toner porque el plumon genera mucha friccion. Les comento que a mi me quedaron varias imperfecciones porque ese dia estaba de mal humor, asi que un consejo, hangan esto de buen humor.
Paso 6. Lo que sigue es facil, a decir verdad muy facil, ya pasamos lo dificil. Nos toca el atacado, ocea, con cluoruro ferrico desintegrar el cobre inservible (este quimico lo consiguen igual en la casa de electronica baratato). El toner y el plumon indeleble evitaran que el "acido" se coma las pistas.
- La siguiente imagen es de otro atacado pero funciona para que vean como es el Cluoruro ferrico. Parece coca cola, negrusco.

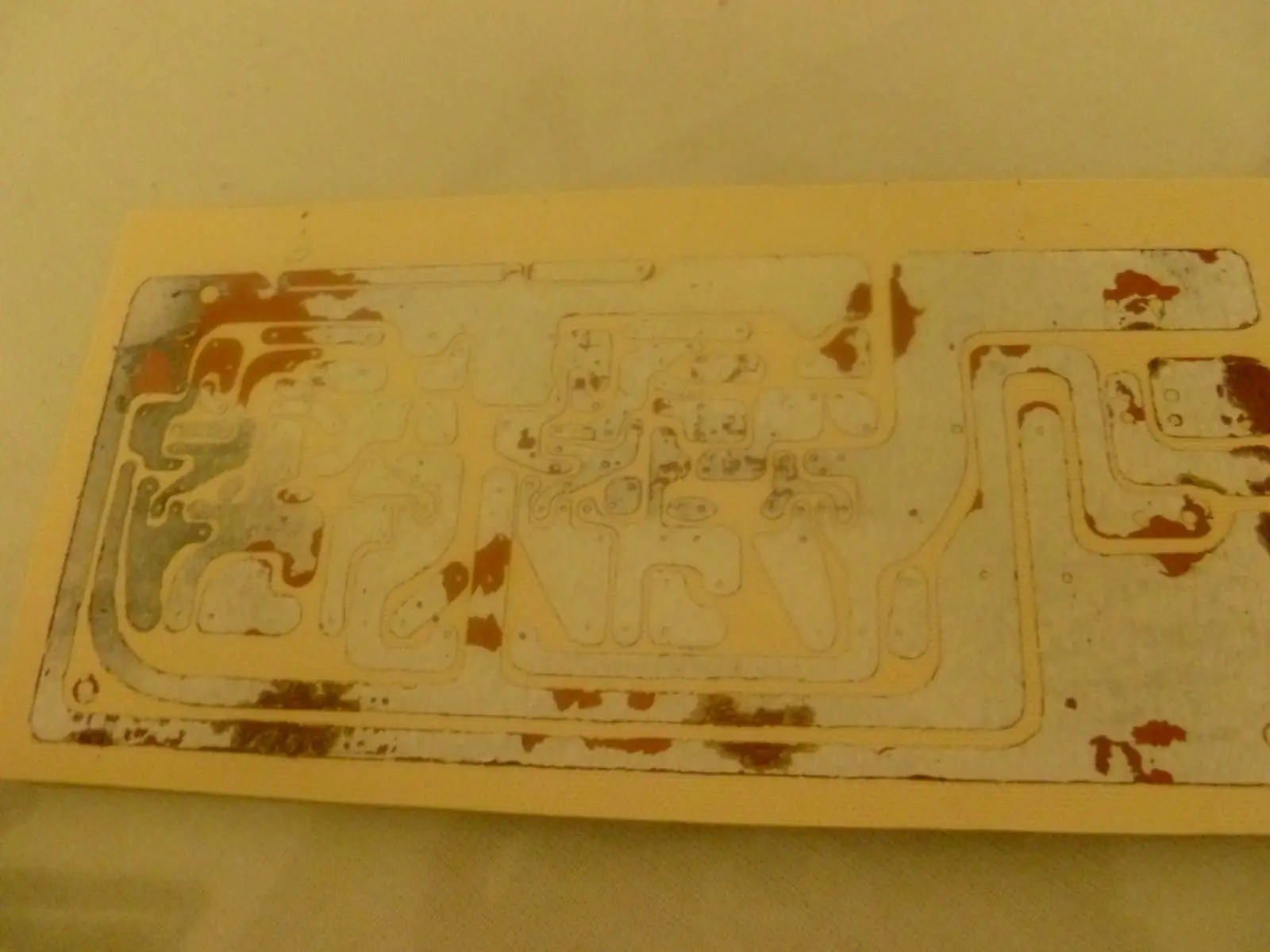

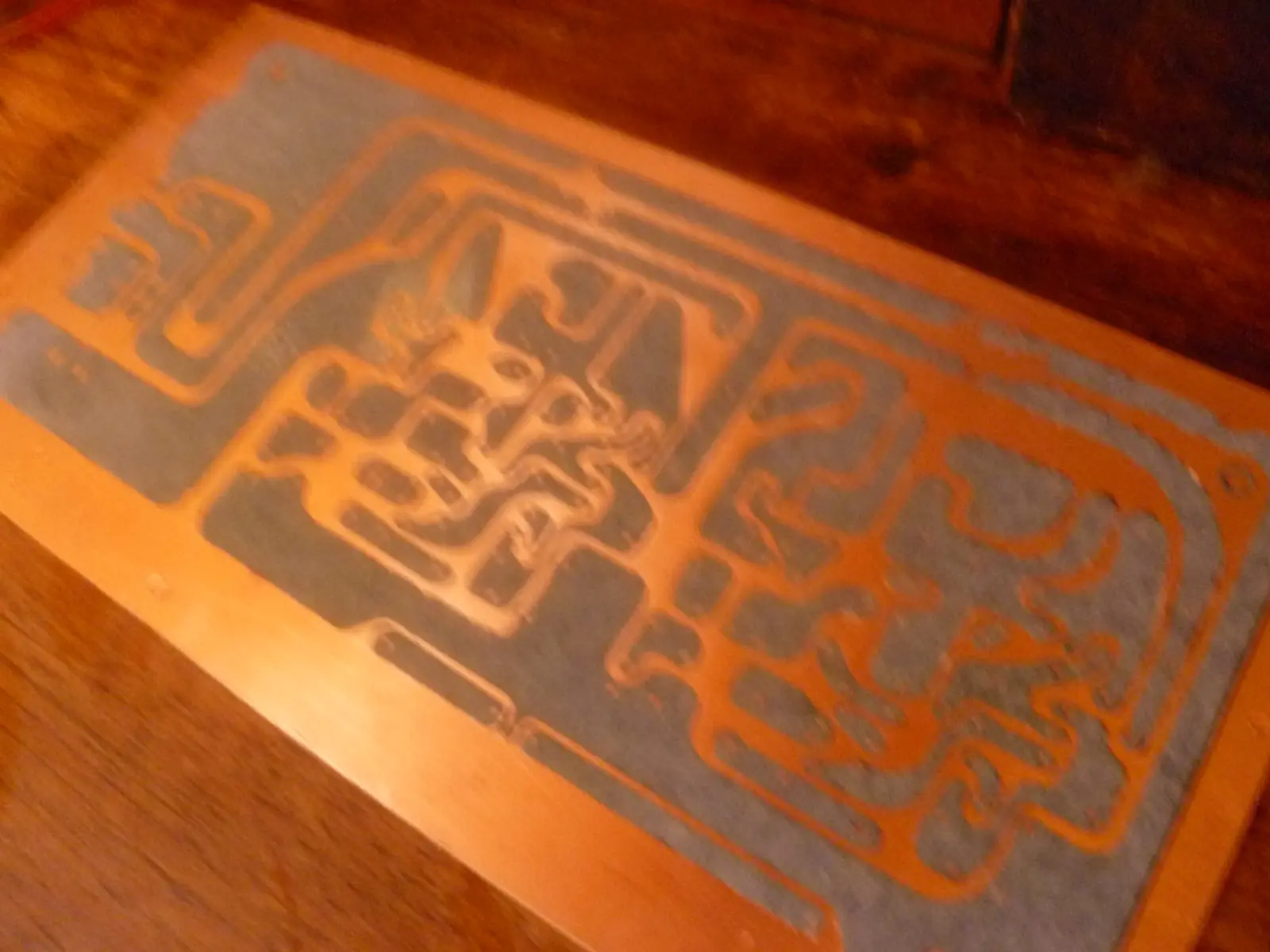

- Despues del atacado algo asi les quedara: ( Este atacado lo hice experimentando con quimicos, nada recomendable, luego les explicare porque) Aunque no lo crean el "acido" se come el cobre pero no el papel.

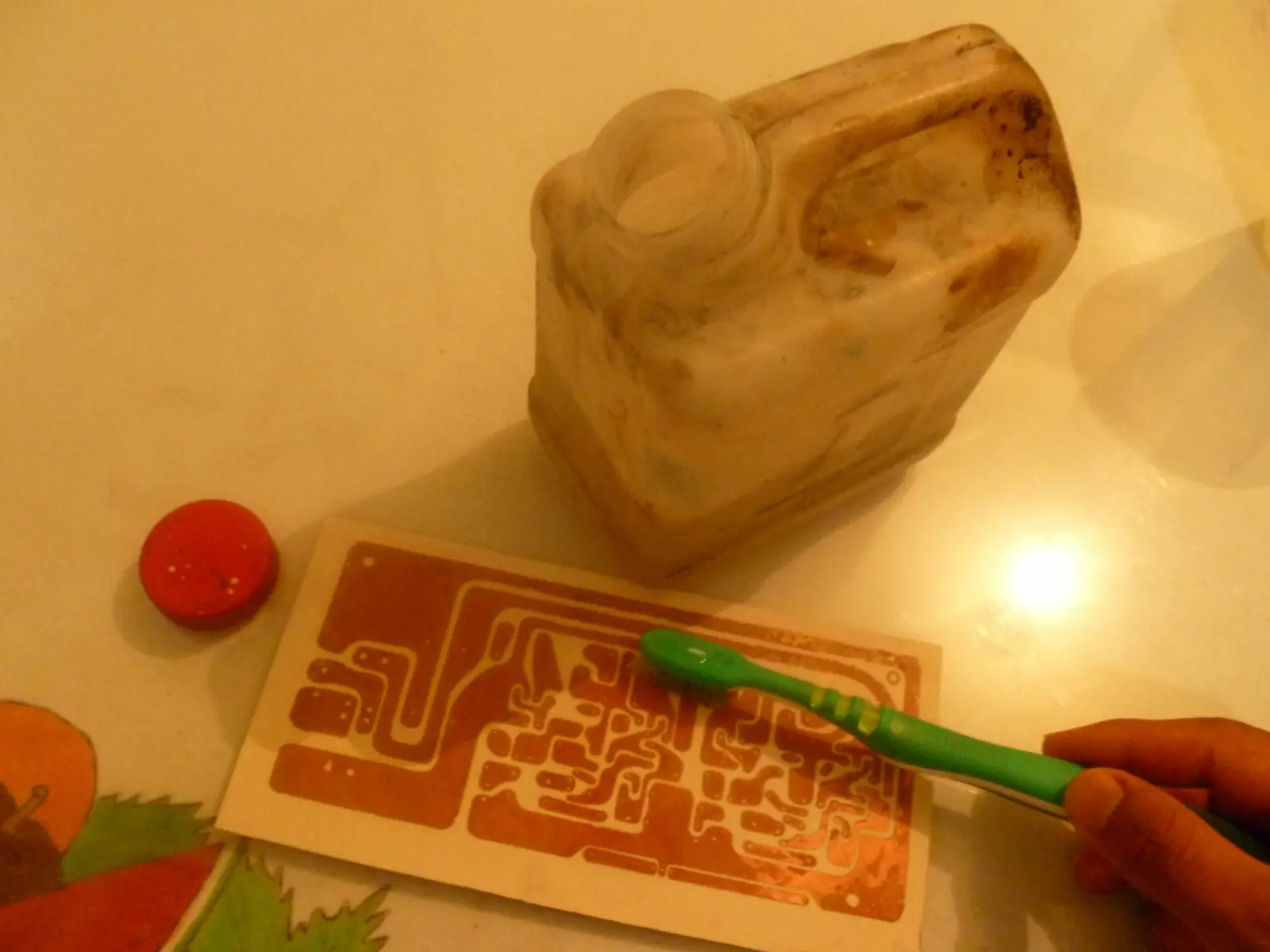

Despues para quitar ese papel, utilizen Thinner y un cepillo dental que no utilizen mas. Este proceso es bastante facil.

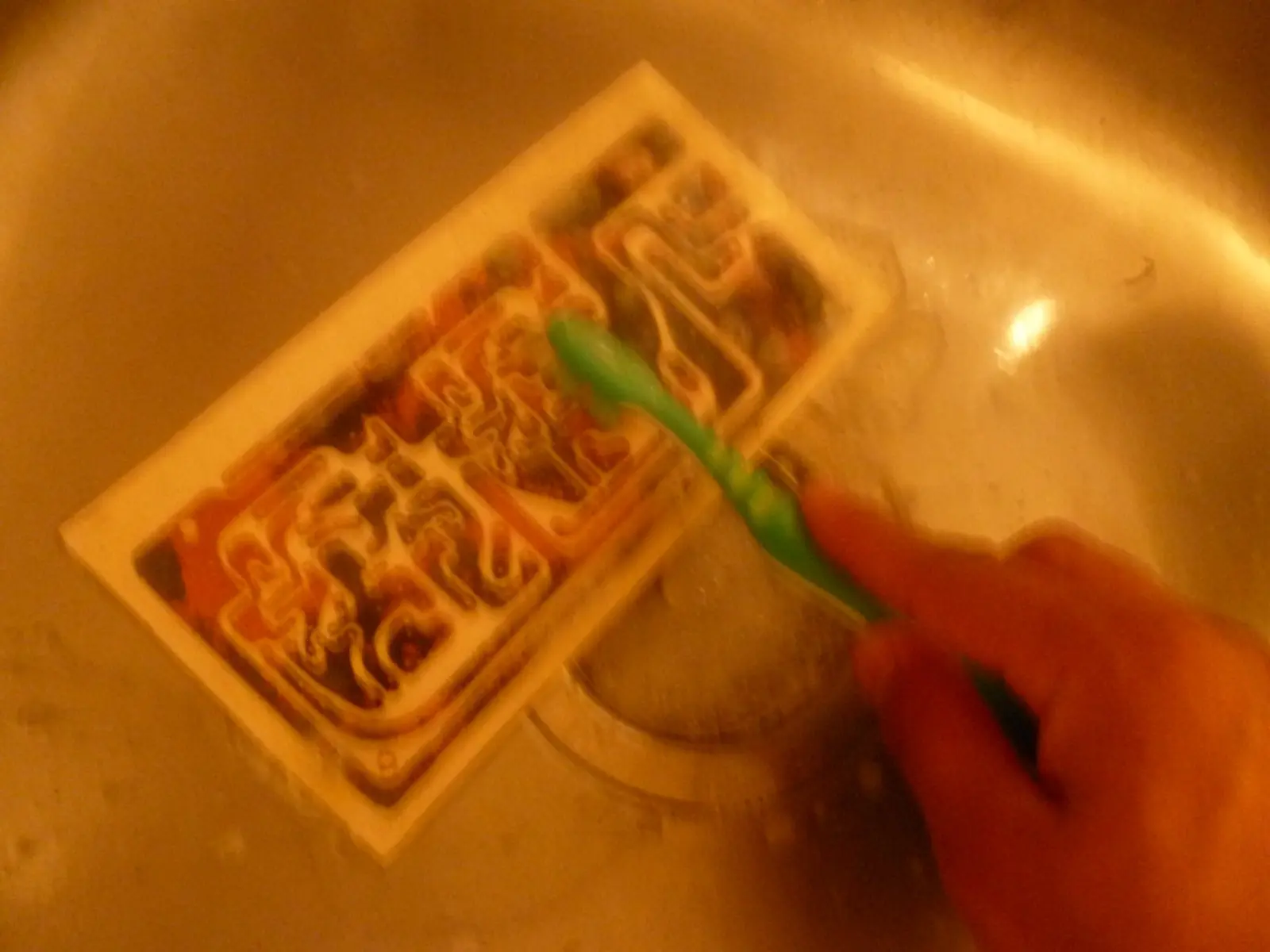

Vean el proceaso y la imagen final.

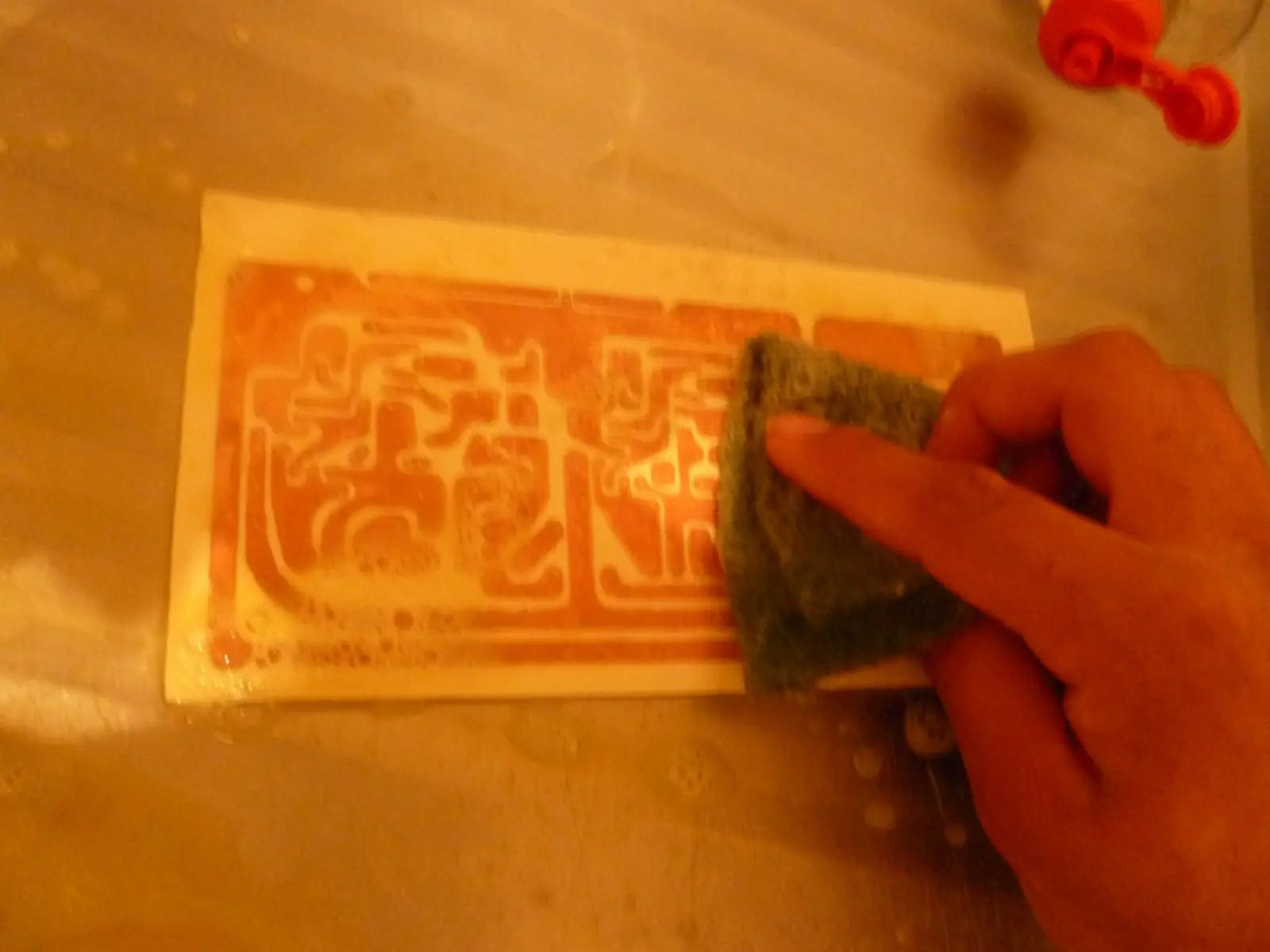

Por la combinacion de quimicos que use para desintegrar el cobre (acido muriatico,agua oxigenada, y aunque no lo crean cloro, apesta horrible), mi placa quedo opaca y obstruia de alguna manera la continuidad de las pistas, asi que con fibra y jabon liquido le quite esa opaques. A ustedes no les pasara si utilizan el Cluoruro ferrico.

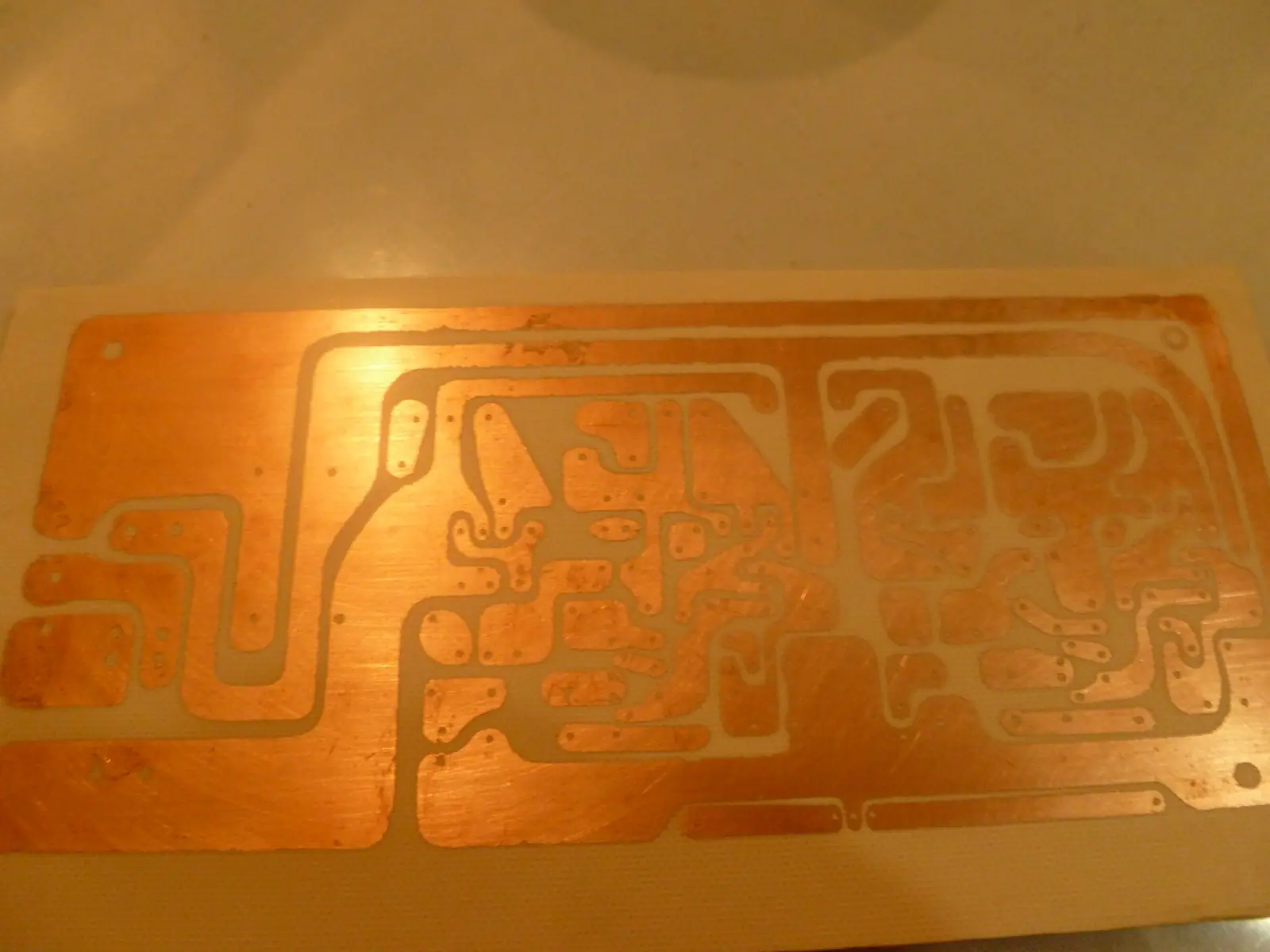

El resultado final. Noten que tiene porosidades, ya les dije, para un exelente resultado, haganlo de buen humor.
Paso 7. Verificar la continuidad de las pistas. Con multimetro.

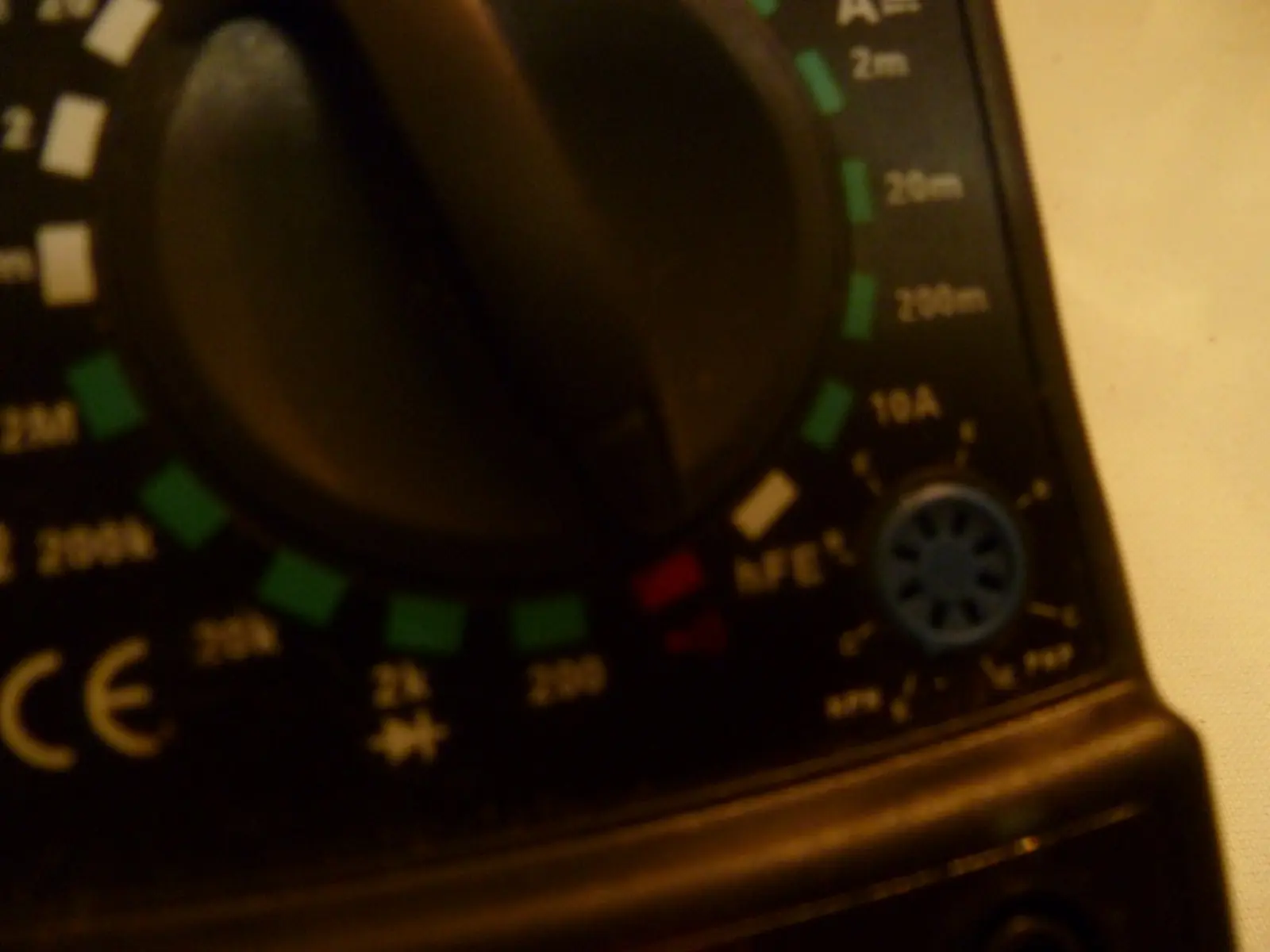

- Coloquen la verija del multimetro en la siguiente posicion. Es multimetro dijital. Tiene un simbolo de una bocina asi que lo identificaran de inmediato.

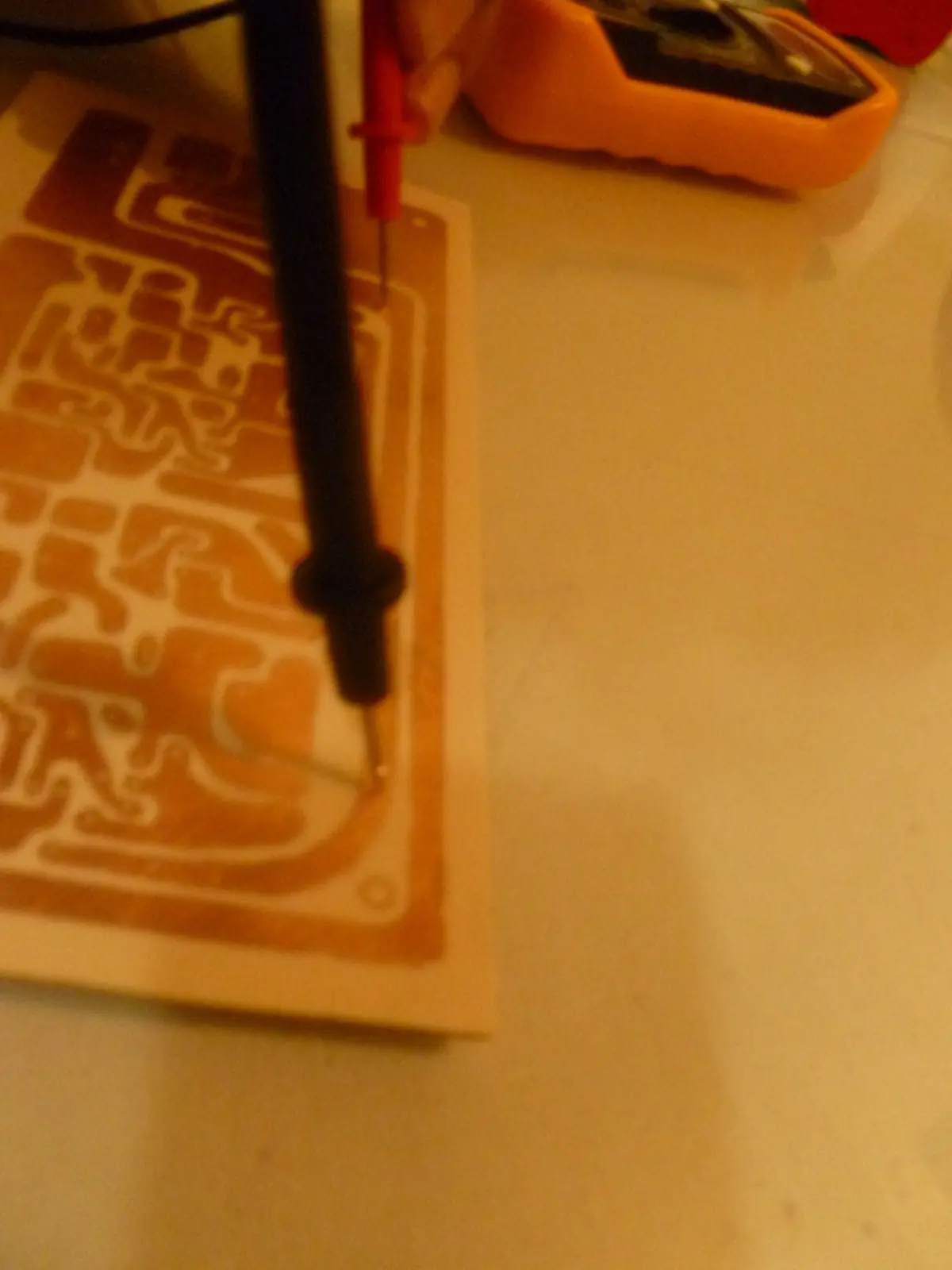

Ahora coloquen una de las puntas del multimetro en el extremo de una punta y la otra punta en el otro extremo. Si suena un sumbido, bueno pues hemos hecho un buen trabajo. Hagan este proceso en todas las pistas.
Bueno, pues espero que este pequeño tuto les halla servido de algo, como les dije los resultados dependen de su dedicacion, a y porfavor no hagan el atacado con agua oxigenada y agua fuerte como viene en otros tutoriales, el agua oxigenada al hacer reaccion con algun tipo de acido, apesta peor que los desechos humanos.
Ahora que han hecho la PCB van a la mitad del camino. Suerte
Por favor, recomienda el post, hay muchos post explicando esto, pero me esforce y se que es mejor que la mayoria.
Yo habia querido hacer estas PCBs hace unos 3 meses y apenas inicie por falta de informacion. Comparte esta informacion.
Esto es todo Hazta la proxima.
