Hola una vez mas hoy les voy a enseñar como armamos una fuente para un amigo q tenia varios pedales para la guitarra pero no las fuentes de alimentacion para alimentar varias fuentes se utiliza un aparatillo muy sinsillo q se llama "fuente multiple".

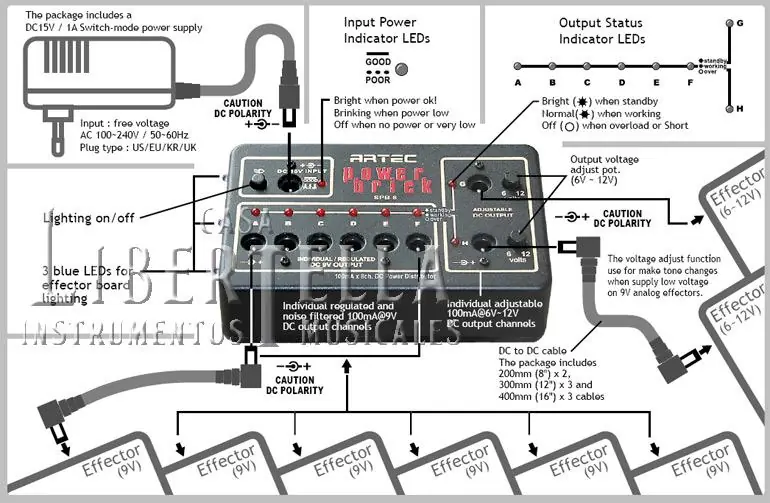

puede ser asi:
o como esta:
pero la cosa es q cuestan $300 mangos masomenos y q pudo haber dicho "DON CANGREJO"?
NAAAAHHHH DEJATE DE JODER ESA TE LA HACES POR 50 PE!!!
y asi sucedio, mi amigo me hizo caso y fue corriendo a comprar los componentes q le pedi.
el diagrama q encontre para una fuente regulada y filtrada es este:
Existen los reguladores de tensión positivos y los negativos, se distinguen fácilmente por su nombre. Los primeros corresponden a la serie 78XX y los negativos a la serie 79XX, donde XX es el voltaje a regular. Veamos un ejemplo; si deseas regular la tensión a +5V utilizarás un 7805, si deseas hacerlo a +9V acudirás a un 7809, y si deseas +12V, bueno... un 7812, fácil verdad?...
Aquí está el esquema eléctrico de una fuente regulada a +5V...
Primera Etapa - Reducción de Tensión:
Nuestra red de suministro en Argentina, entrega aproximadamente 220 V de corriente alterna, los cuales reducimos a 12V por ejemplo de la misma tensión a través de un transformador.
Nota la diferencia de las dimensiones de la onda a la entrada comparada con la salida. Recordemos que la corriente alterna en un momento es positiva y en otro negativa, por lo tanto el nodo A en un instante es (+) y B (-), en otro instante la polaridad en estos extremos se invierte.
Segunda Etapa - Puente Rectificador:
Vamos a considerar dos momentos;
Primero, con A (+) y B (-), únicamente se polarizan el diodo D3 haciendo el nodo C (+), y el diodo D2, haciendo el nodo D (-), D1 pone una barrera y D4 no participa ya que el nodo B es (-).
Segundo, con A (-) y B (+), únicamente se polarizan D4 haciendo el nodo C (+), y D1, haciendo el nodo D (-), D2 pone una barrera y D3 no participa ya que el nodo A es (-).
Logramos obtener en el nodo C constantes pulsos positivos y en D una constante polaridad negativa, así eliminamos la corriente alterna, o al menos una parte de ella
Tercera Etapa - Los Filtros:
Ok..., acabo de decir pulsos y no necesito corriente pulsante sino continua, o sea que deberemos levantar esos descensos de la curva, y para ello le agregamos dos capacitores
En el momento alto de la curva almacenarán energía para reponerla justo cuando comienza a descender, y entonces en E y F obtendremos la curva que aquí ves.
los capacitores C1 y C2 deben ser no polarizados de .1uF y el C3 polarizado de 1000uF y al menos 16V para soportar los 12V que entrega el transformador, no está de mas aclarar que la tensión sube un poco al rectificarla y no es conveniente que los capacitores operen al límite. Los diodos pueden ser 1N4001 al 1N4007.
Cuarta y última Etapa - Regulación de tensión:
Fue todo bien pero al momento de consumir energía se regeneran fluctuaciones en la fuente, por esto habrá que compensarlas de nuevo, es aquí donde aparece el regulador de tensión
http://perso.wanadoo.es/luis_ju/proyect/imagen/fnt04.gif
Su tarea será mantener constante el nivel de tensión sin importar el consumo que halla en la salida de la fuente, C3 será su colaborador en esta tarea. Finalmente tendremos un polo positivo (+5V) y uno negativo (GND).
Olvidaba dejarte la disposición de terminales del regulador de tensión, bueno aquí está, y será la misma para todos los reguladores de tensión positivos, sus terminales son Entrada (E), Común (C) y Salida (S).

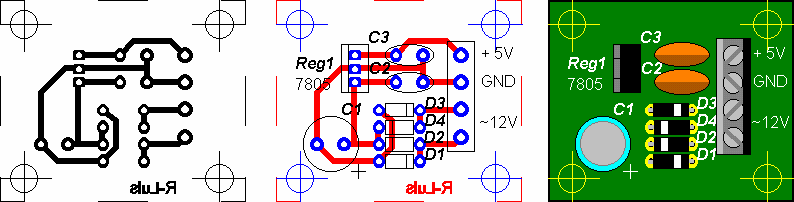

Los detalles del pcb para armar esta fuente los puedes ver si amplias la siguiente imagen (diseñado en PCB Wizard)
[/i]

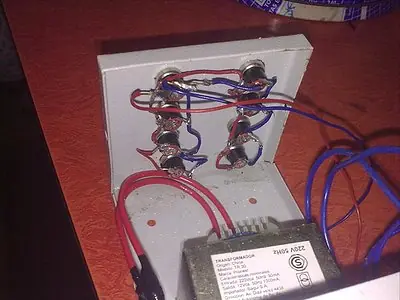

Y Aqui mi proyecto de 9v con 8 salidas:

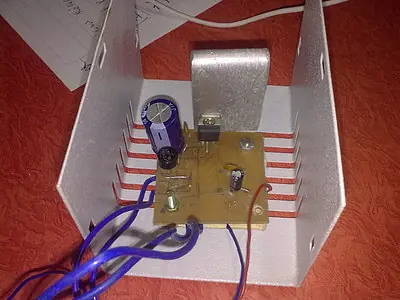

Si atornille la placa a la caja metalica para q no se moviera pero aisle la placa con un carton
El "Disipador" es una chapa de aluminio la doblas al medio y le haces un agujerito.

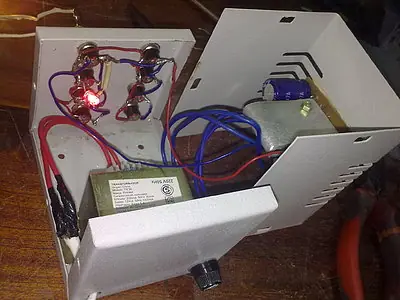

El Led es de 3v con una resistencia en serie de 1200 ohms

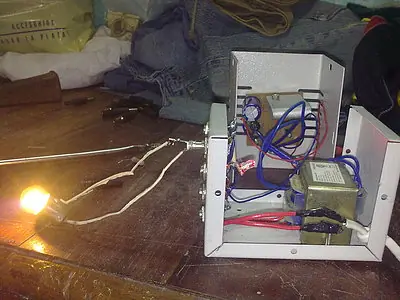

Aca la estoy Probando con una lamparita de 12v por 3w
Ahora podes conectar todos los efectos q se te canten las pelotas y ser como él!
