Hola amigos:
Hace un tiempo, navegando por internet me encontré con este interesante proyecto. Se trata de un grabador de PICs que permite grabarlos vía USB, así que ya no es necesario buscar una PC con puerto serial ni comprar costosos kits de grabación USB.
Al tratarse de un proyecto open source, absolutamente todo acerca de su construcción está disponible: el diagrama del circuito, el circuito impreso, el firmware y el software.
Esta es la página principal del proyecto:
http://usbpicprog.org/
Características principales del proyecto:
Hardware:
- El componente principal y más costoso del proyecto es el PIC18f2550 que se utiliza como interfaz USB (utilizar un PIC para grabar otros PICs
).- El voltaje de programación lo genera el propio circuito a partir de la alimentación del puerto USB

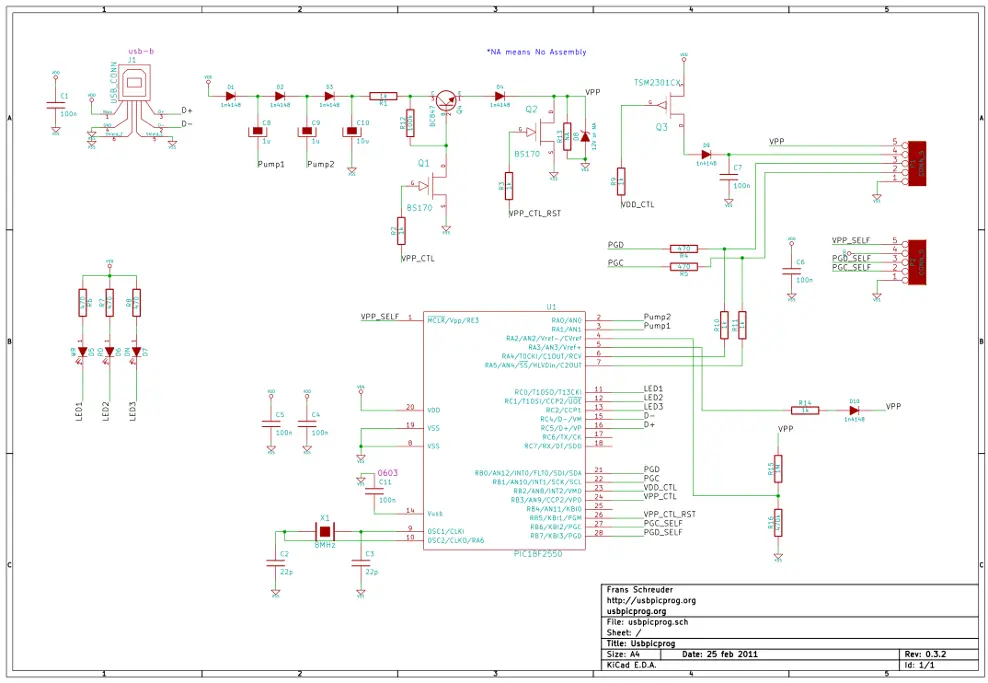

Diagrama

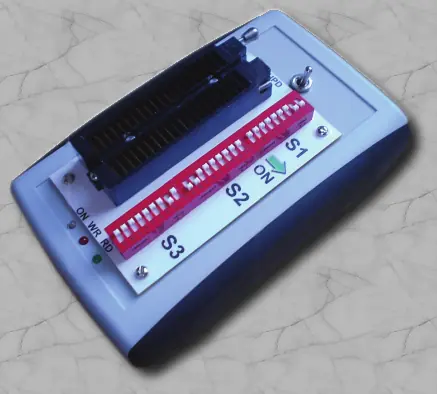

con algo de arte te puede quedar así:
Software:
- El software para este grabador está disponible para Linux, Mac y Windows

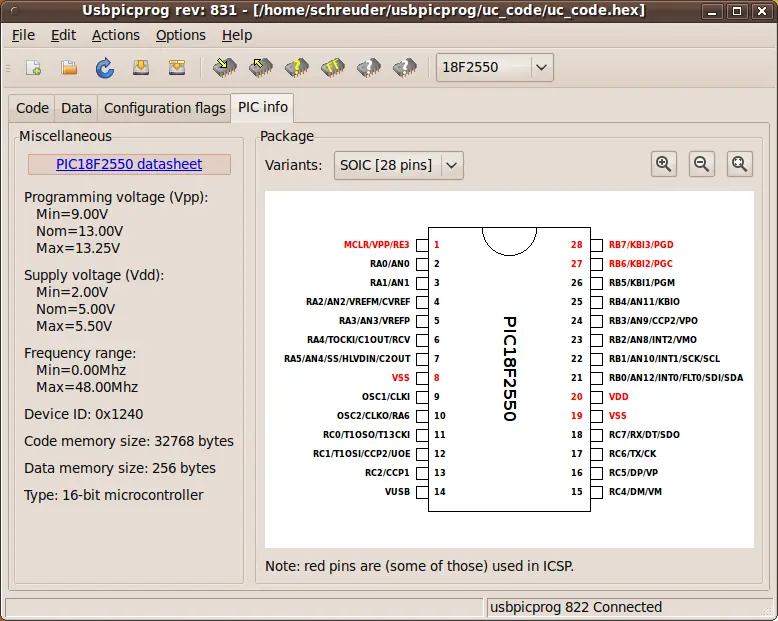

Captura en Linux:

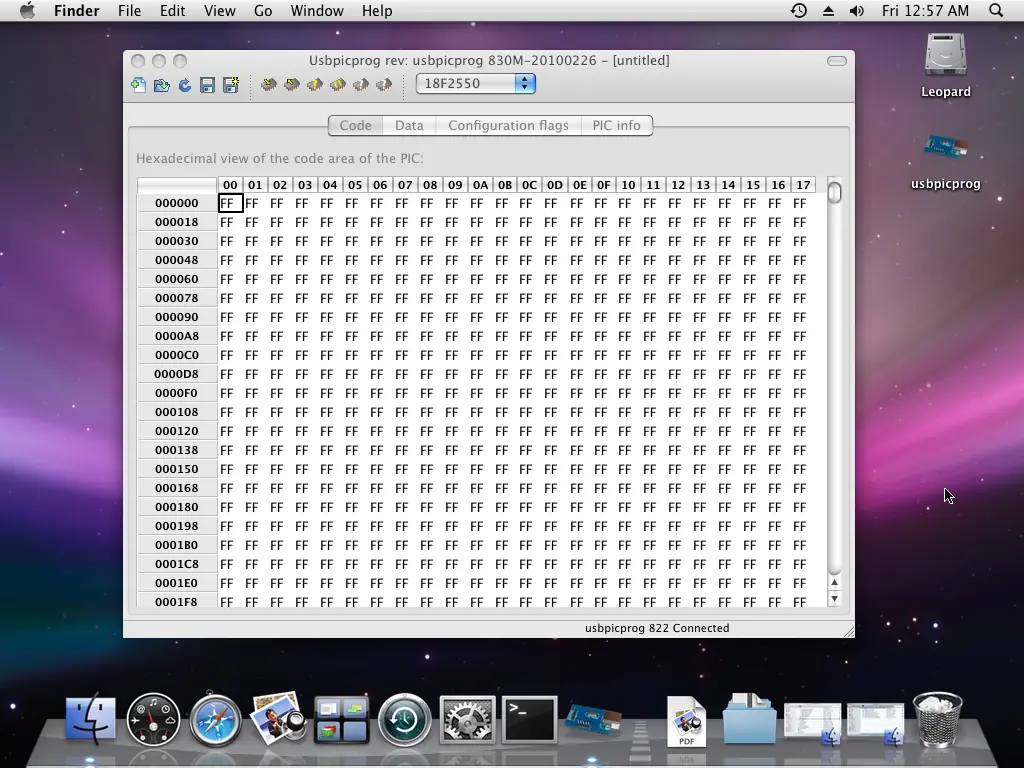

Captura en MAC:

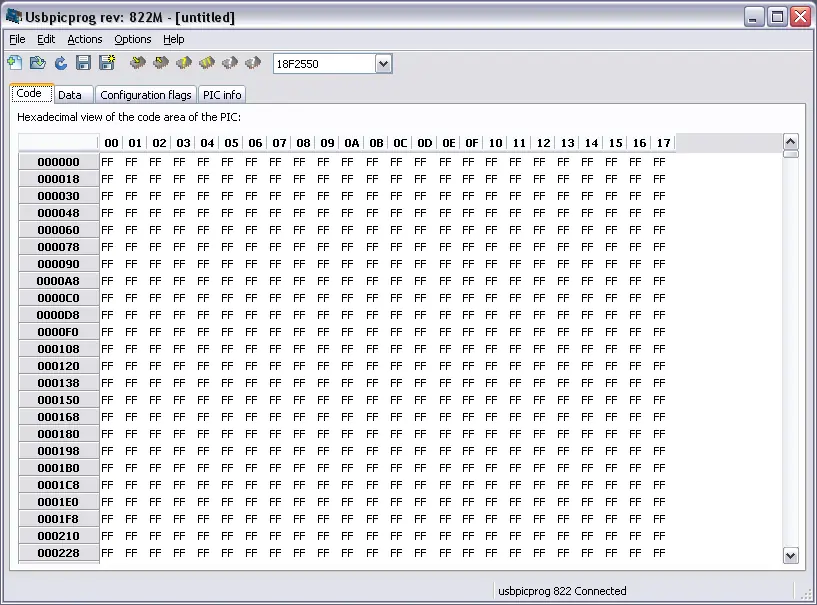

Captura en Windows
Firmware:
- El firmware se graba por medios tradicionales en el PIC, pero sólo una vez. Las actualizaciones de firmware se hacen a través de la misma conexión USB.
PICs soportados:
Soporta una gran parte de las series PIC12, PIC16, PIC18, PIC24 y dsPIC30. La lista completa de dispisitivos soportados está en la página del proyecto.
Espero les sea de utilidad.
Por favor, dejen sus comentarios.
