Materiales:
Una fuente ATX de 200w o 300w (mas no tiene sentido ya que no se va a utilizar al 100%)
Un soldador mas bien grande (entre 40w y 70w)
Estaño
Un taladro
Destornillador necesario para abrir la fuente
Tijera o alicate
2 leds (Opcionales) que utilizaremos para indicar la existencia de corriente y el encendido de la fuente
2 resistencias de 210 Ohms para los leds.
1 interruptor (Opcional) para encender y apagar la fuente
3 Conectores "bananas" macho y hembra o los necesarios para la cantidad de salidas que necesitemos
Termocontraible o Termoretractil (en su defecto cinta de aislar pero no quedara tan prolijo)
Abrimos la fuente. Cogemos la manguera de cables y cortamos lo más cerca de la base posible los que vemos en la imagen.
conectores de 20 pins de fuente ATX
Los cables los utilizaremos para
Verde encendido)
Violeta. Este cable normalmente se utiliza para alimentar la fuente a 5V y 1A sin necesidad de encender la fuente, en nuestro caso lo conectaremos a un led para que nos indique que la fuente está conectada.
4 Negros. Se utilizarán de masa.
2 Rojos. Para los 5V
1 Amarillo. Para los 12V
Los demas grupos de cables tambien se pueden usar, recordad: cables amarillos: 12v, negros: toma tierra y rojos:5v
Con esto dejaremos una fuente con 2 LEDS, una salida de 5V, una de 12V y una masa.

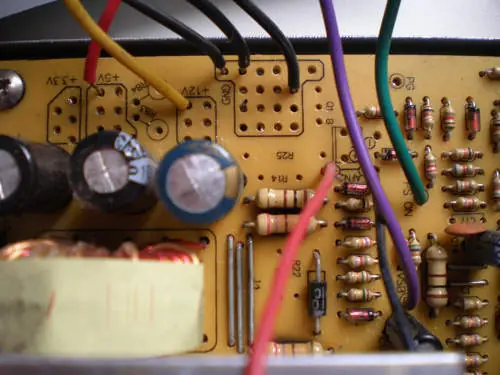

Ahora desoldaremos los cables que no vayamos a utilizar de la placa base. Dejándolo todo mucho más despejado.
eliminar los cables que no vamos a utilizar
Es momento para preparar la carcasa de la fuente de alimentación.
Distribuiremos los elementos de forma espaciada. Los dos LEDS, el interruptor y las tres salidas, 5V, 12V y masa. Después sólo hay que agujerear la carcasa para meterlos.
carcasa de fuente de alimentación a partir de fuente ATX
Y entramos en la parte más importante, como hacemos las conexiones de la fuente de alimentación. Que queda totalmente explicado con la imagen.
para que sirve cada cable de una fuente ATX
Como vemos es muy, muy sencillo

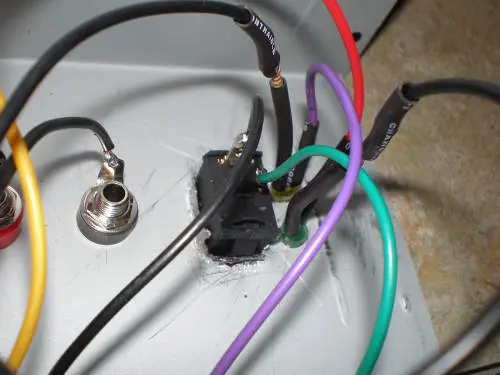

nuevas conexiones de fuente atx
Y esta flamante fuente es lo que podemos llegar a conseguir.
Ahora les muestro mi fuente de alimentación
No me quise complicar mucho la vida y use una caja de plastico que compre por 3 euros, los agujeros los hice facilmente con el soldador
los cables los hice con conectores macho y hembra del estandar de video y pinzas, muy faciles de encontrar
Interior del aparato
