Los leds sin duda son la fuente de luz mas moderna, eficiente, ecologica, versatil y usada en la actualidad, y lo van a seguir siendo por mucho tiempo, e incluso cada vez mas ya que a medida que la tecnologia avanza algo mejora en estos Diodos Emisores de Luz.
Lamentablemente en Argentina como en otros paises de latinoamerica mas que nada, el precio de estas lamparas no es muy atractivo, no solamente una Dicrioica de Leds cuesta 10 veces mas que una Dicrioica Halogena, si no que el precio aca es varias veces mayor al que se paga en otros paises (EE.UU., Asia; Europa por ejemplo).
Mas alla de las variaciones en precio y presupuestos de iluminacion mas elevados, los Leds siempre van a ser la mejor opcion. Con sus 50.000 horas promedio de vida util (varios años sin cambiar lamparas), variedad en colores (rojo,verde, azul, cyan, amarillo, naranja, ultravioleta, blanco frio, blanco calido, infrarrojo ideal para iluminar zonas monitoreadas por camaras con vision nocturna, y los famosos Leds RGB con millones de combinaciones posibles de colores) son la fuente de luz mas elegida hoy en dia para iluminar desde calles, semaforos, carteles indicadores, pantallas para publicidad, linternas, decoracion, y basicamente todo lo que necesite luz con poco consumo, baja temperatura, alta efectividad y prolongada vida util, todo lo que se podria pedir de una lampara.
Las lamparas de Led del mercado (me refiero a artefactos ya armados) son bastante mas costosas si nos ponemos a calcular el costo de producirlas nosotros mismos.
En este voy a compartir informacion y tecnicas de produccion para armar lamparas simples (para iluminar un baño, un auto, lamparas decorativas, reflectores).
Antes de diseñar la lampara hay que saber ciertas cosas sobre los Leds:
> Funcionan con 3.2 (depende del modelo) VOLTIOS CORRIENTE CONTINUA (la corriente alterna los puede quemar)
> Lo ideal es agruparlos en SERIES DE 3 para reducir la corriente del circuito y ahorrar en el transformador. Cuando conectamos Leds en serie el voltaje que entrega la fuente se divide en la cantidad de leds que la formen. Por ejemplo si tengo una serie de 3 leds (cantidad máxima optima de leds por serie para que ninguno se queme) necesito un voltaje de 9 voltios corriente continua.
Es importante tener en cuenta que LOS LEDS TIENEN POLARIDAD que debe ser respetada para que los mismos funcionen, el pin largo es el positivo, y el pin corto el negativo. Si tenemos un led con los dos pines iguales el pin negativo es el que se encuentra del lado donde en Led tiene un costado plano.
La corriente promedio de un Led de 5mm es de 20 mA (20 MILI AMPERES). En una serie de leds el voltaje se divide en la cantidad de leds que la formen, perola corriente total va a ser la de un solo led.
Para armar una serie de Leds el polo positivo del primero se conecta al polo positivo de la fuente, el polo negativo del primero al positivo del segundo, el negativo del segundo al positivo del tercero y el negativo del tercero al negativo de la fuente.
Una herramienta muy buena para calcular circuitos y el valor o impedancia de las RESISTENCIAS a utilizar es Led Wizard: http://led.linear1.org/led.wiz
En Source Voltaje se escribe el voltaje que nos de el transformador, la fuente USB, la batería o lo que usemos como fuente de energía.
En Diode Forward Voltaje se escribe el voltaje del tipo de Led que usemos (por ejemplo 3.2 voltios)
En Diode Forward Current se escribe la corriente del tipo de Led que usemos (por ejemplo 20 mA)
En
number of LEDs in your array indicamos cuantos Leds queremos usar en nuestro circuito.
Clickeamos "
wiring diagram" y "
help with resistor color codes"
Nos va a mostrar un gráfico con los leds y las resistencias, tal cual se debe conectar. Siempre conviene usar resistencias de 1/2 o 1 watt para evitar que se quemen o levanten mucha temperatura.
Los materiales necesarios son:
> Leds: El tipo de led mas elegido para estos proyectos por la efectividad y facilidad para manejarlo son los Leds de 5 mm, o 10 mm (Tienen el mismo chip, producen la misma cantidad de luz que uno de 5 mm pero con mayor apertura)

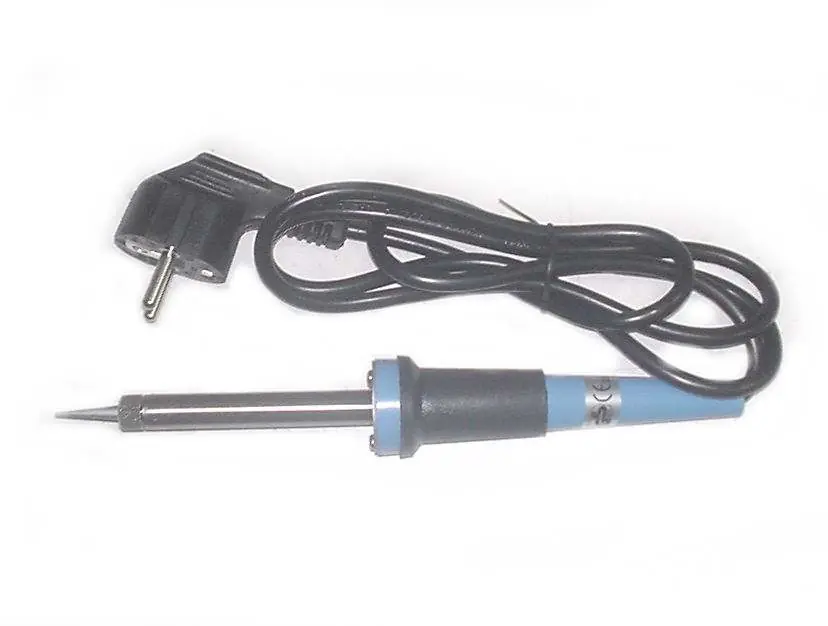

> Soldador:
> Estaño:
> Cables: Podemos comprar un rollo de cable unipolar (un solo cable) para electronica, no cable tipo taller:
> Placa en la cual montar los leds: Podemos elegir una placa de plastico, un cd, una madera, vidrio, tela, etc. hacer las eprforaciones correspondientes para los pines del led y soldarlos del otro lado, o mejor optar por una PLACA DE CIRCUITO IMPRESO o PCB.
Para Fabricar una Placa de Circuito Impreso hay dos caminos: 1. En la placa virgen (como la de la foto de arriba) diseñar el circuito dibujándolo en la misma con un marcador INDELEBLE (Edding por ejemplo, de la mejor calidad posible). Con el marcador dibujamos las ISLAS (son los puntos en los que, después de perforar, se va a instalar el pin del led o del componente electrónico que usemos) y las PISTAS (son las lineas que van a unir las islas, o van a conducir la electricidad directamente a la fuente)
Opción 2: Diseñar el circuito en PC con un programa muy simple que se llama PCB Wizard. En este programa diseñamos la placa, cuenta con la opción de incluir leds en nuestro proyecto, cosa que nos ahorra trabajo al momento del diseño. En YouTube hay varios tutoriales para aprender a usarlo. Una vez que tengamos el diseño terminado lo imprimimos con láser en un PAPEL TRANSFER, o imprimimos en tinta y fotocopiamos en papel transfer, o simplemente usamos la fotocopia convencional (Es importante imprimir con laser o fotocopia ya que necesitamos tener el circuito impreso con TONER no con tinta, la tinta no sirve para realizar PCB).
Acá un video:
Una vez que tengamos la placa lista hay que hacer las perforaciones con un taladro y una mecha del ancho de los pines del led. Se instalan los leds siempre respetando la polaridad de los mismos, se sueldan a la placa y se cortan los pines que sobresalen.
Despues solo resta conectar la placa a la fuente de energia y listo.
Cualquier duda comenten o envíen mensaje.
