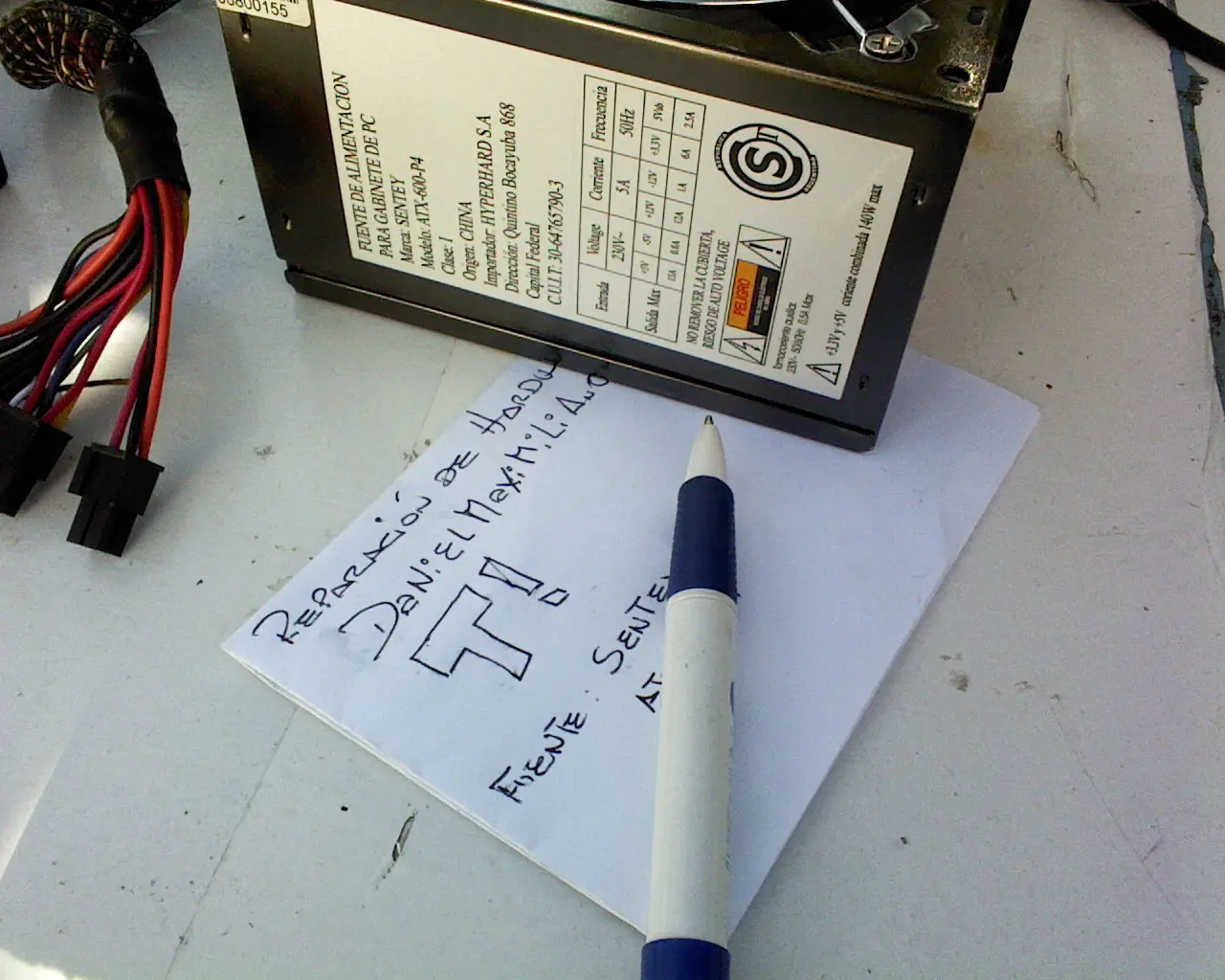

Hola Taringueros, hoy sigo con una cuarta parte de reparacion de hardware, ahora le toca el turno a otra fuente de PC, una Sentey 600.
El cliente dice: "A veces fallaba windows o se apagaba la maquina, ahora no enciende

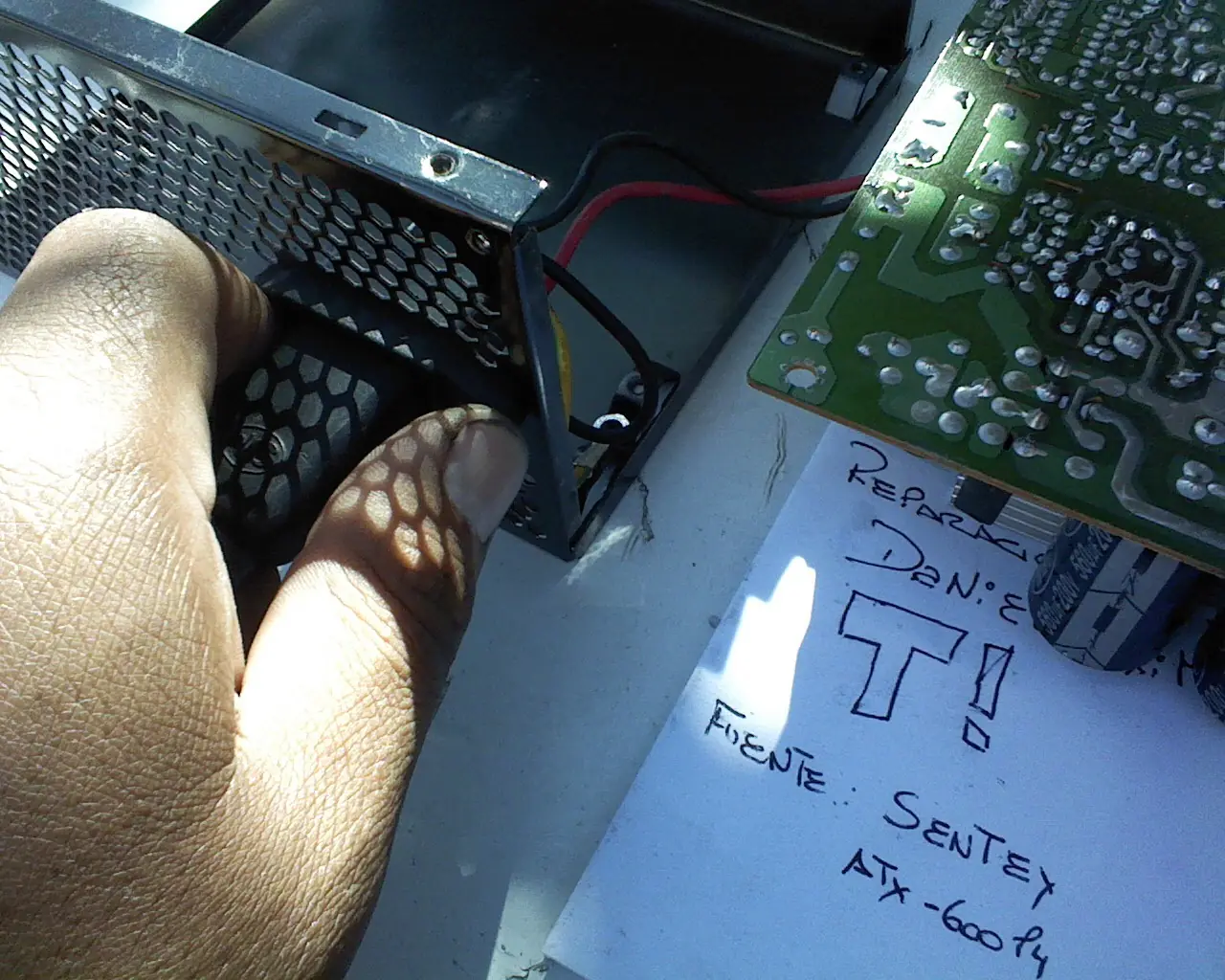

Desmontando la tapa, con cuidado sacamos el conector del ventilador superior.

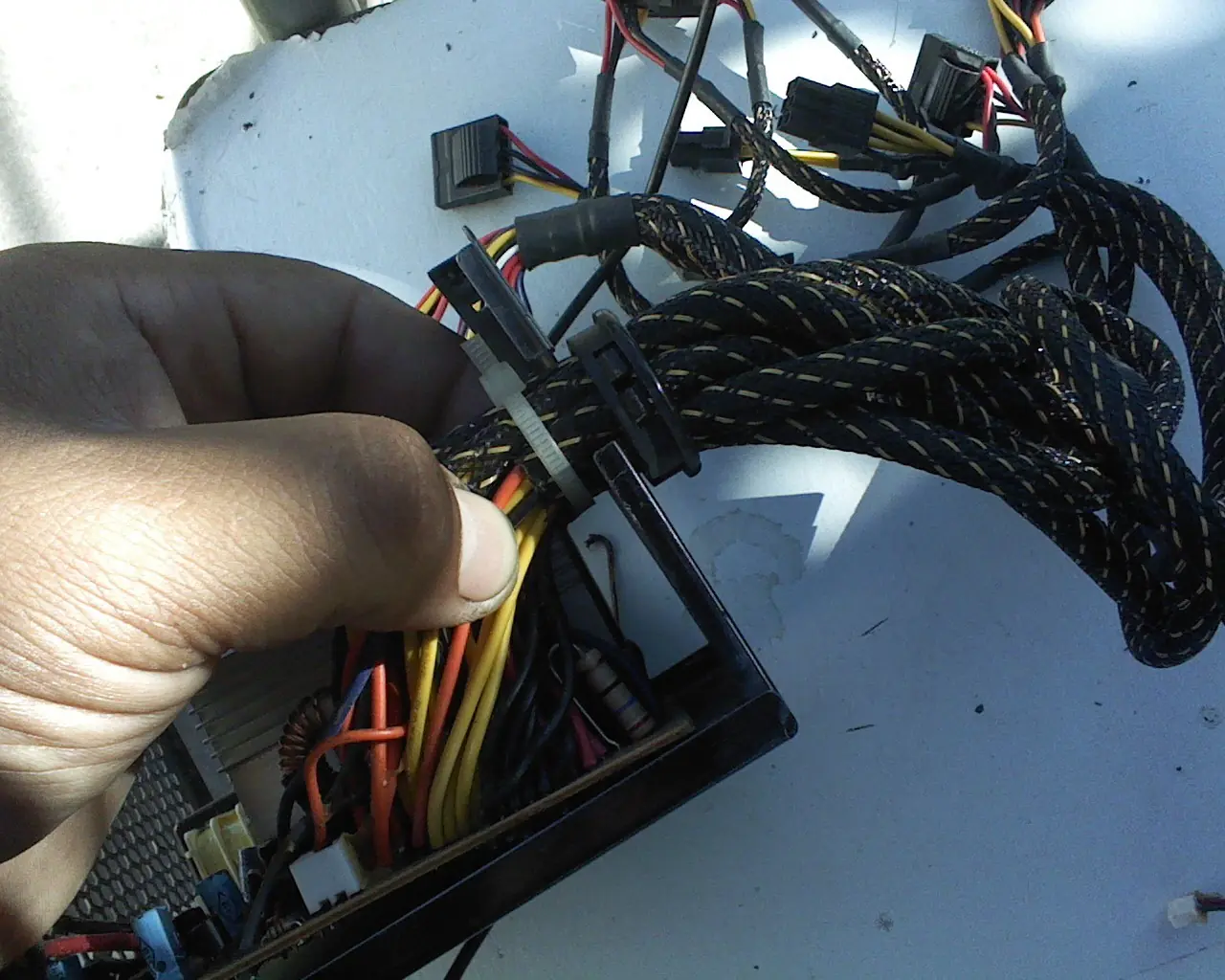

tambien sacamos con cuidado el manojo de cables , el plastico pasacables tiene 3 pequeños topes que retienen el mismo presionando en ellos con un destornillador plano se puede extraerlo.

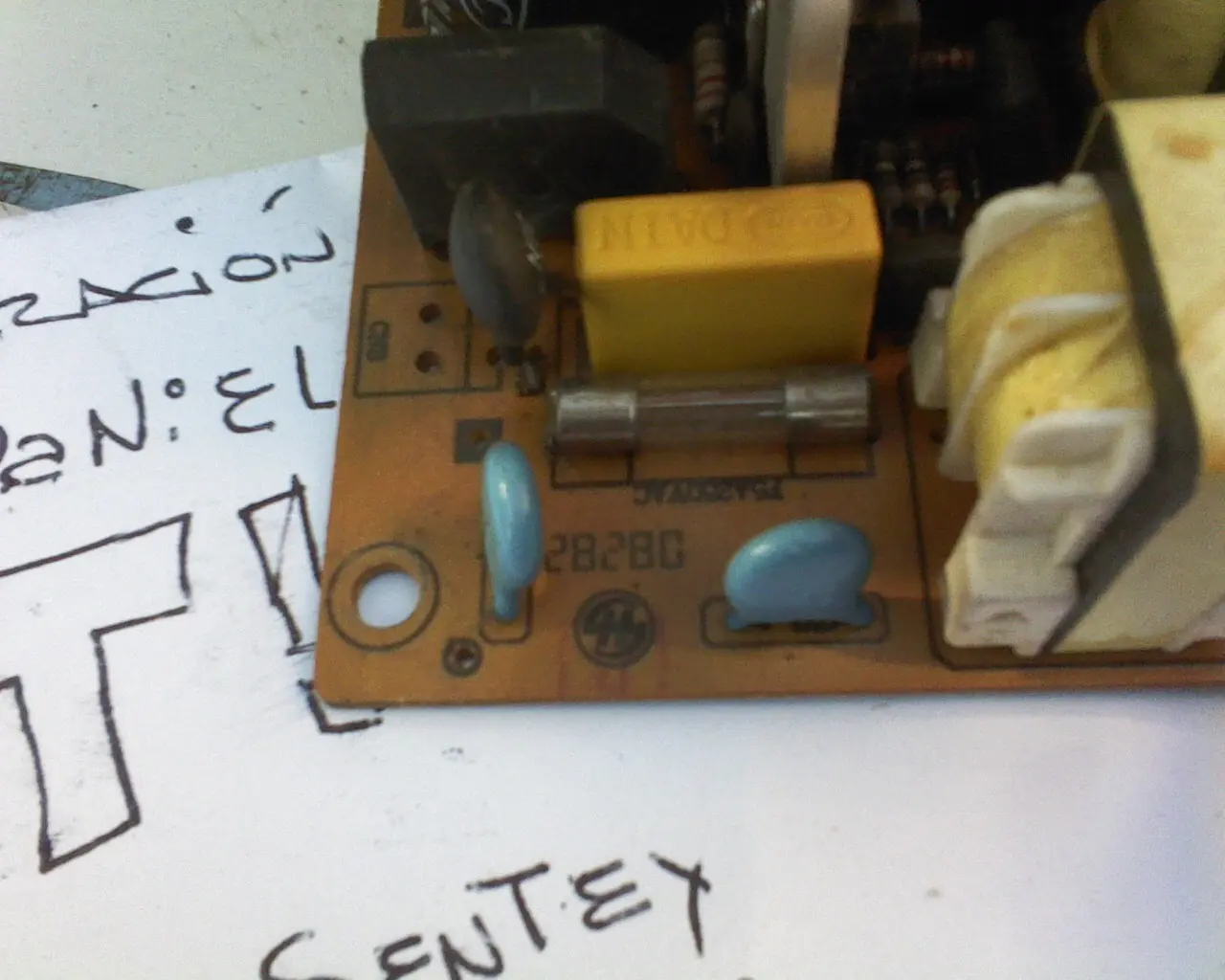

una pequeña mirada al fusible nos indica el buen estado, pero igual lo medimos despues con el tester por si esta cortado.

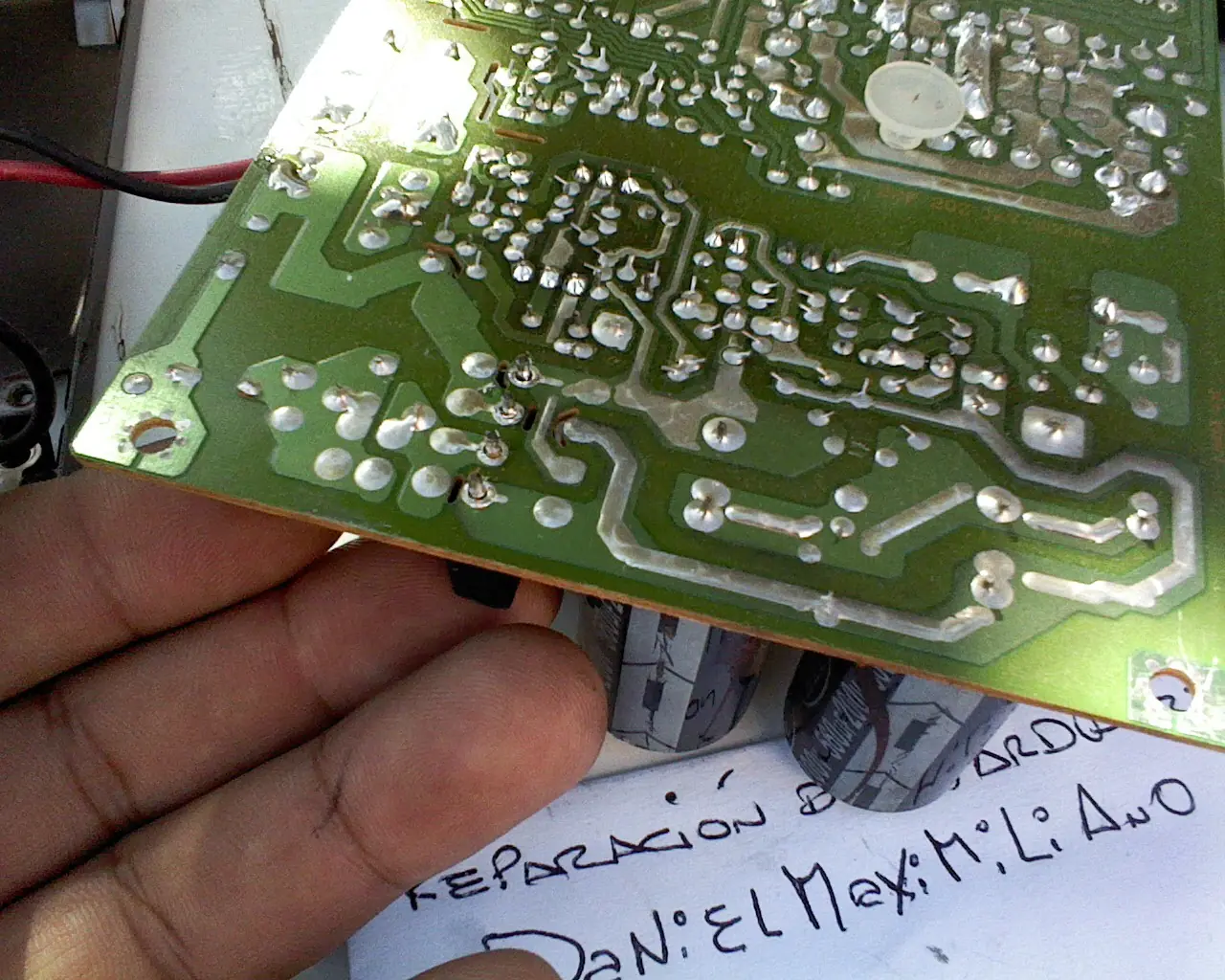

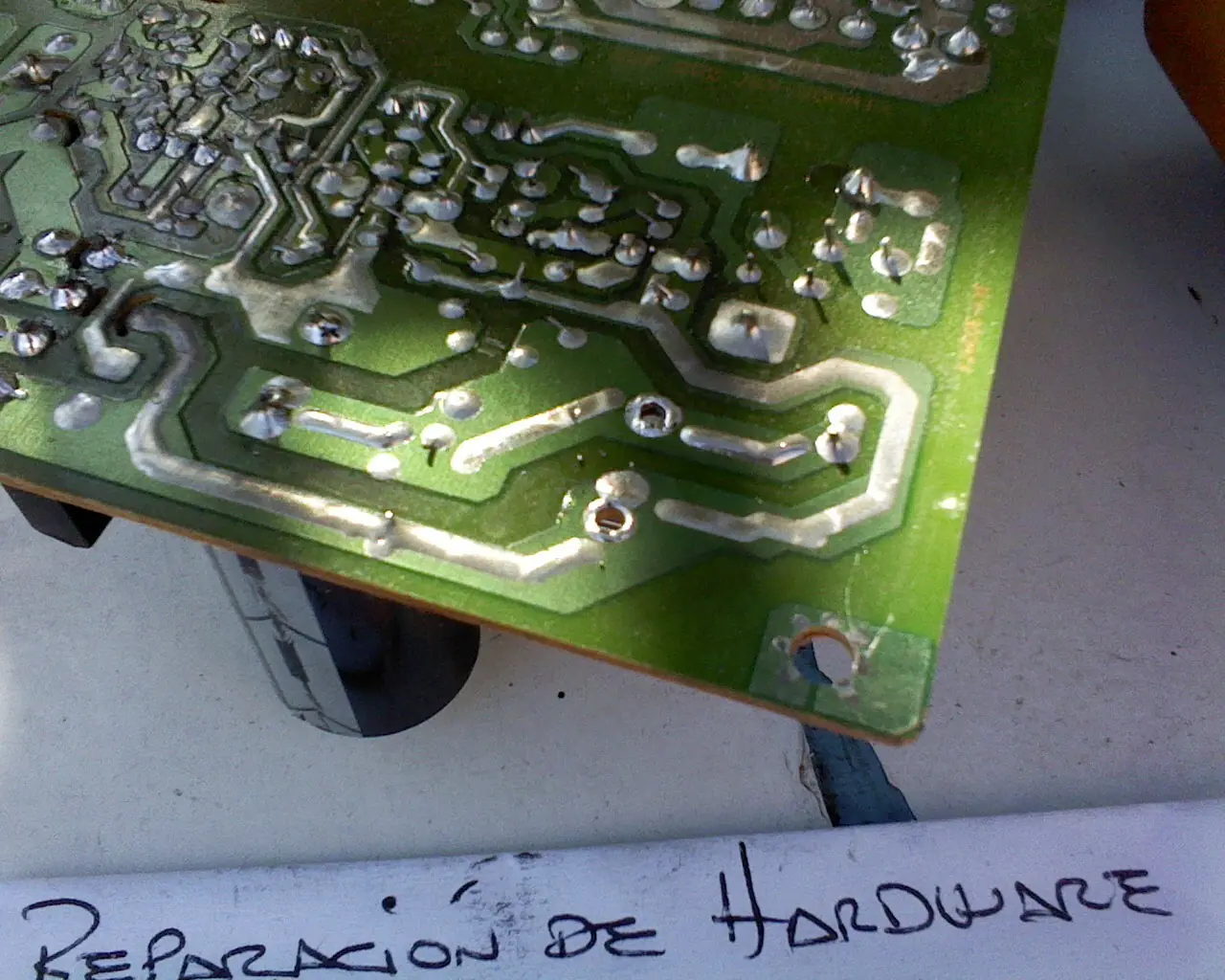

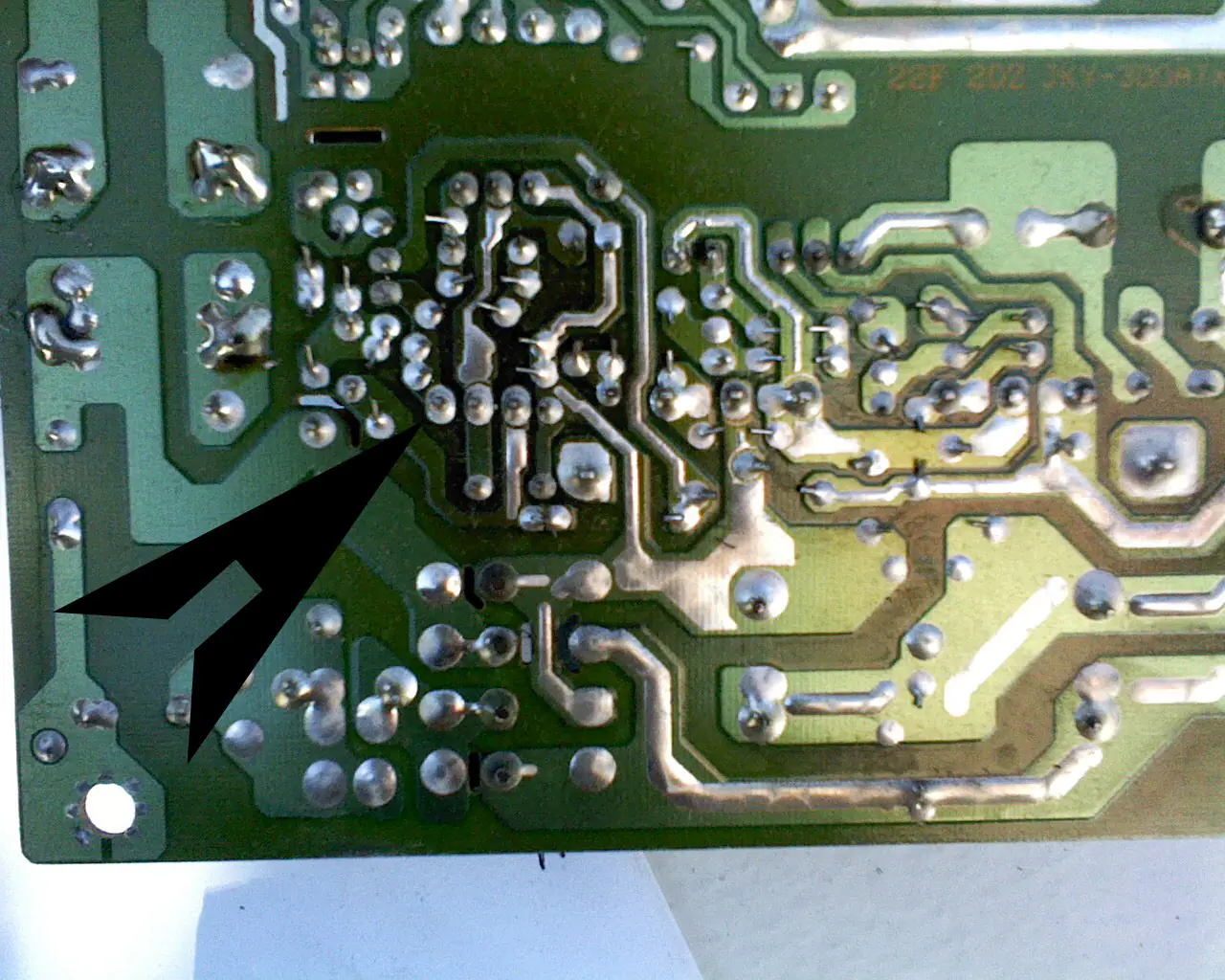

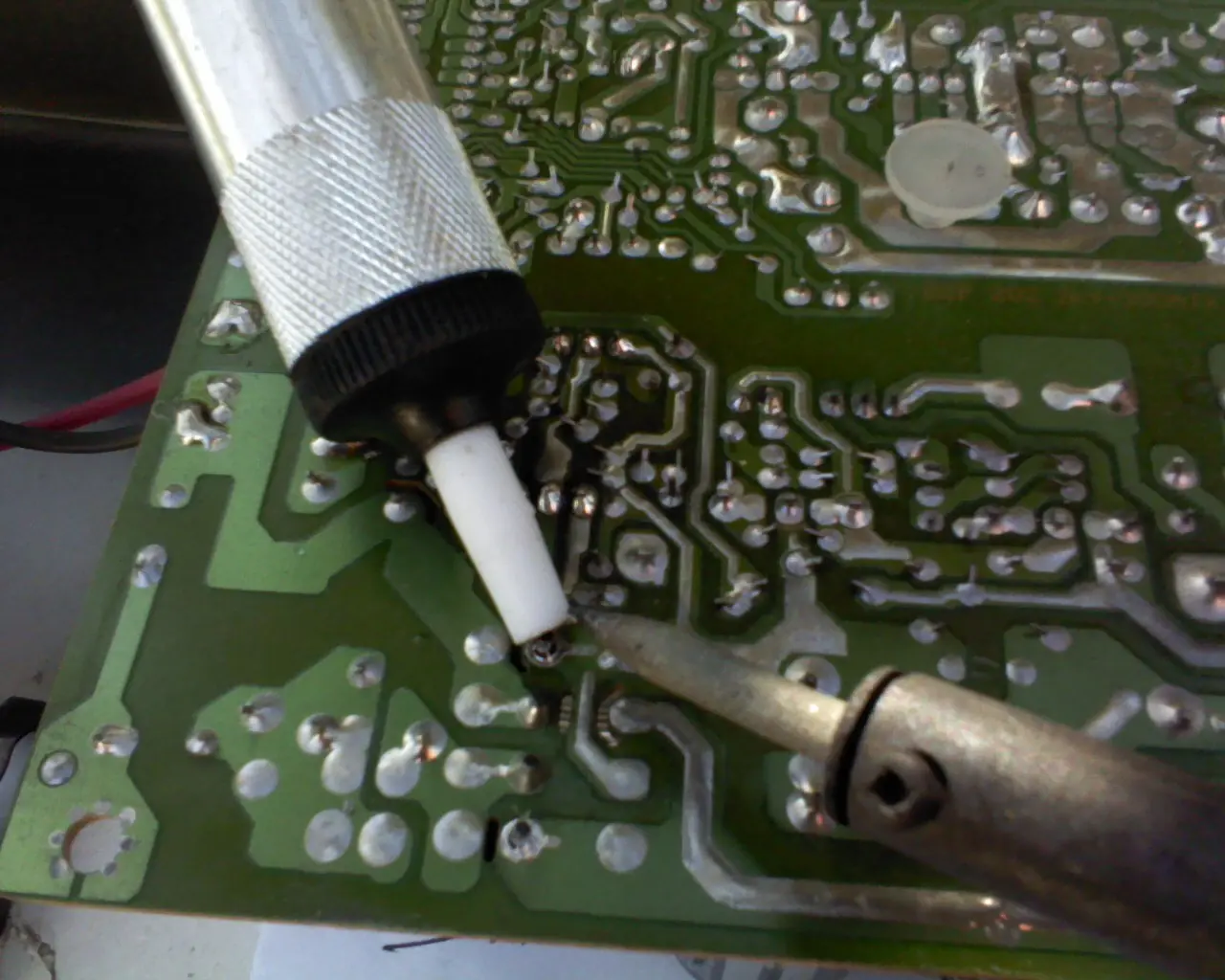

Revisando las soldaduras no encontramos con grumos de soldadura y pequeñas grietas. con ayuda del desoldador a piston sacamos el estaño en mal estado y resoldamos con un buen estaño , en mi caso Ximetal .7mm.
esta etapa es la fuente primaria, alimenta el integrado que maneja toda la PC. una falla aqui hace que la fuente no encienda al no tener alimentacion.

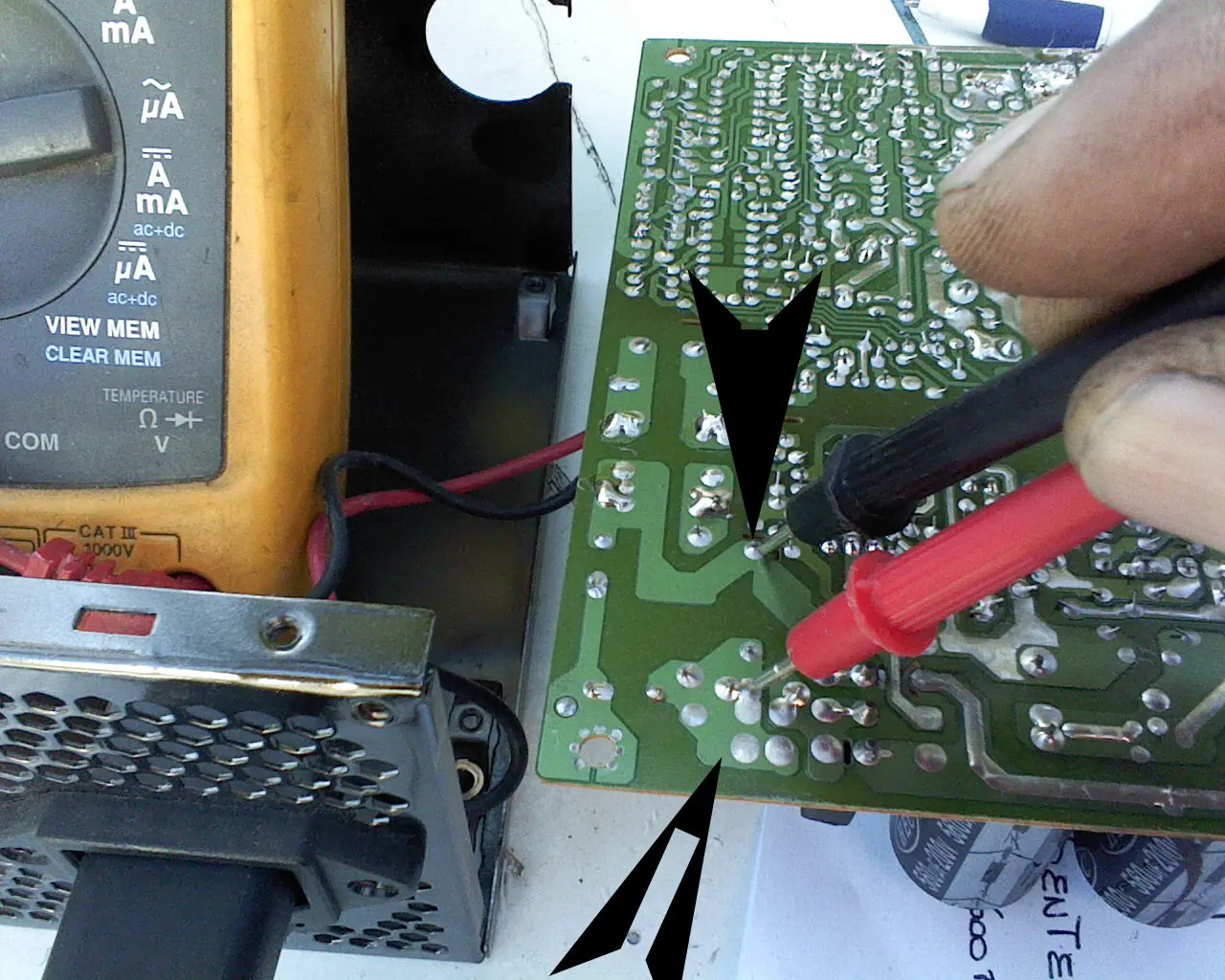

Midiendo nos encontramos que el fusible esta en buen estado, ya que el tester en escala "AC" nos muestra alrrededor de 220v.

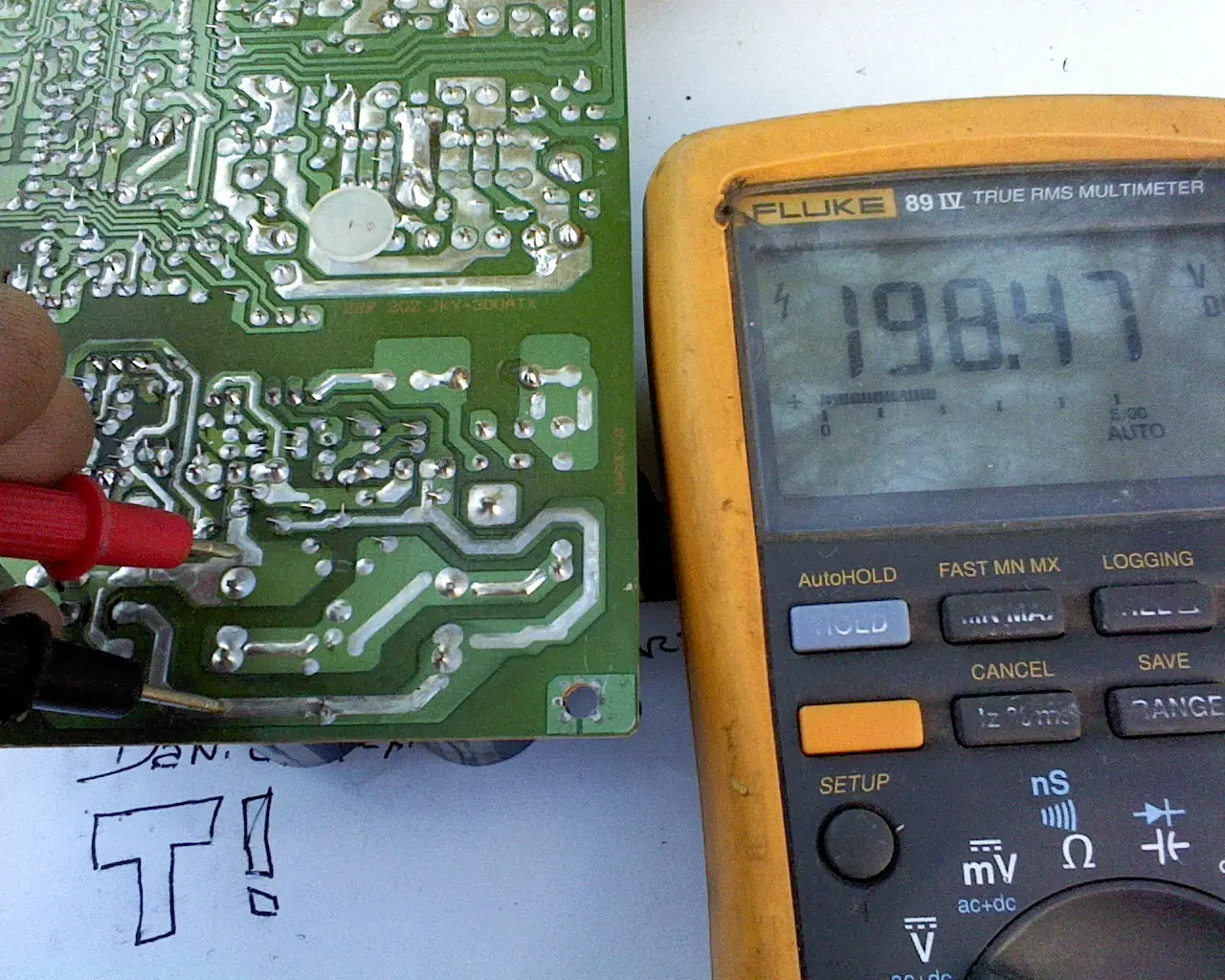

ahora medimos los extremos de los 2 capacitores en serie, nos encontramos con una tension rara de menos de 200 volt , tester en escala VCC. aqui en este punto tendria que haber una tension de 300 volt.

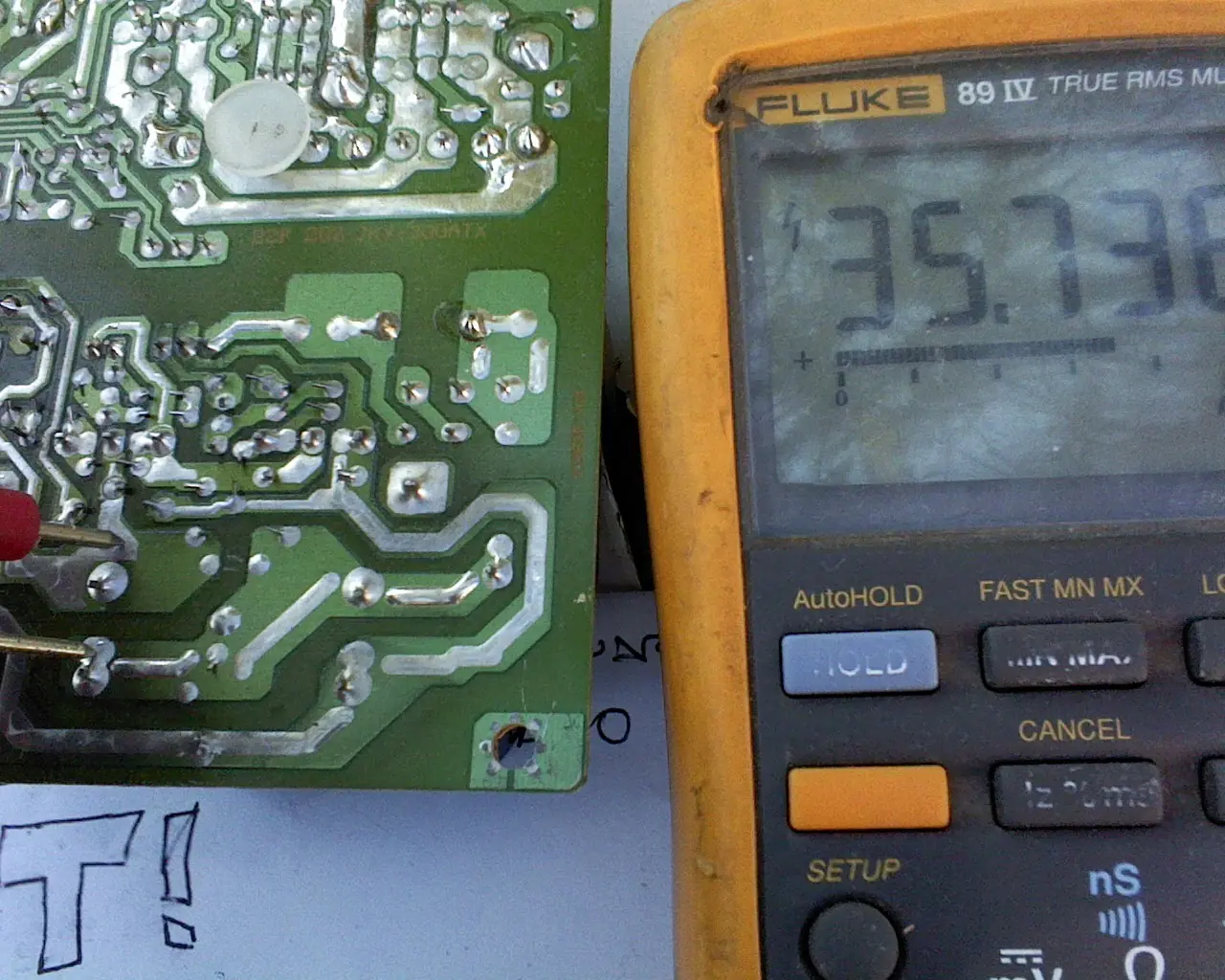

procedemos a medir en forma separada la tension en los 2 capacitores series. al medir el capacitor superior de la serie nos encontramos con casi 36 volt, muy poco.

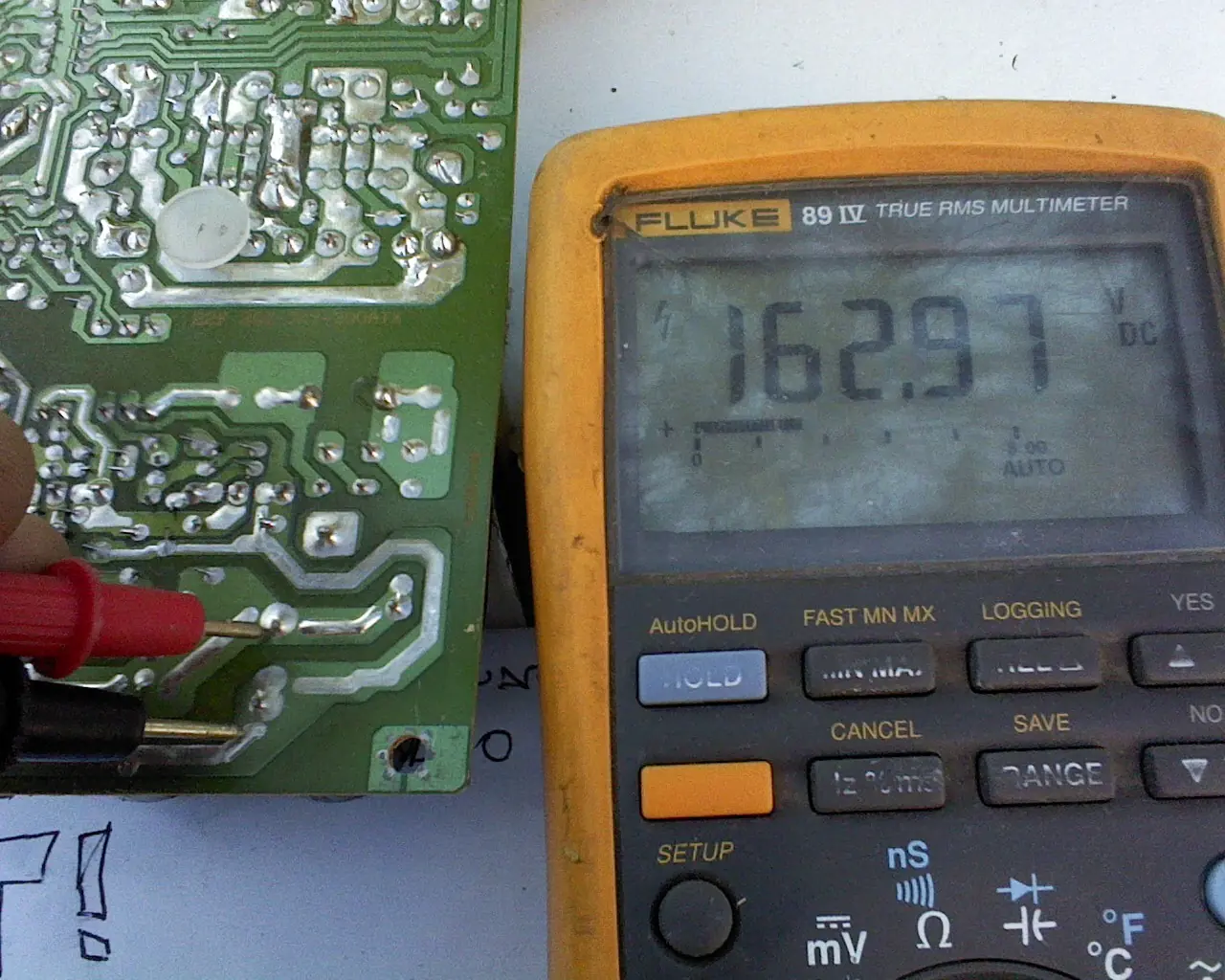

medimos el capacitor superior, nos encontramos con alrrededor de 163 volt, casi normal.
para seguridad desconectamos el Interlock para evitar desagradables descargas electricas.
desoldamos el puente de diodos

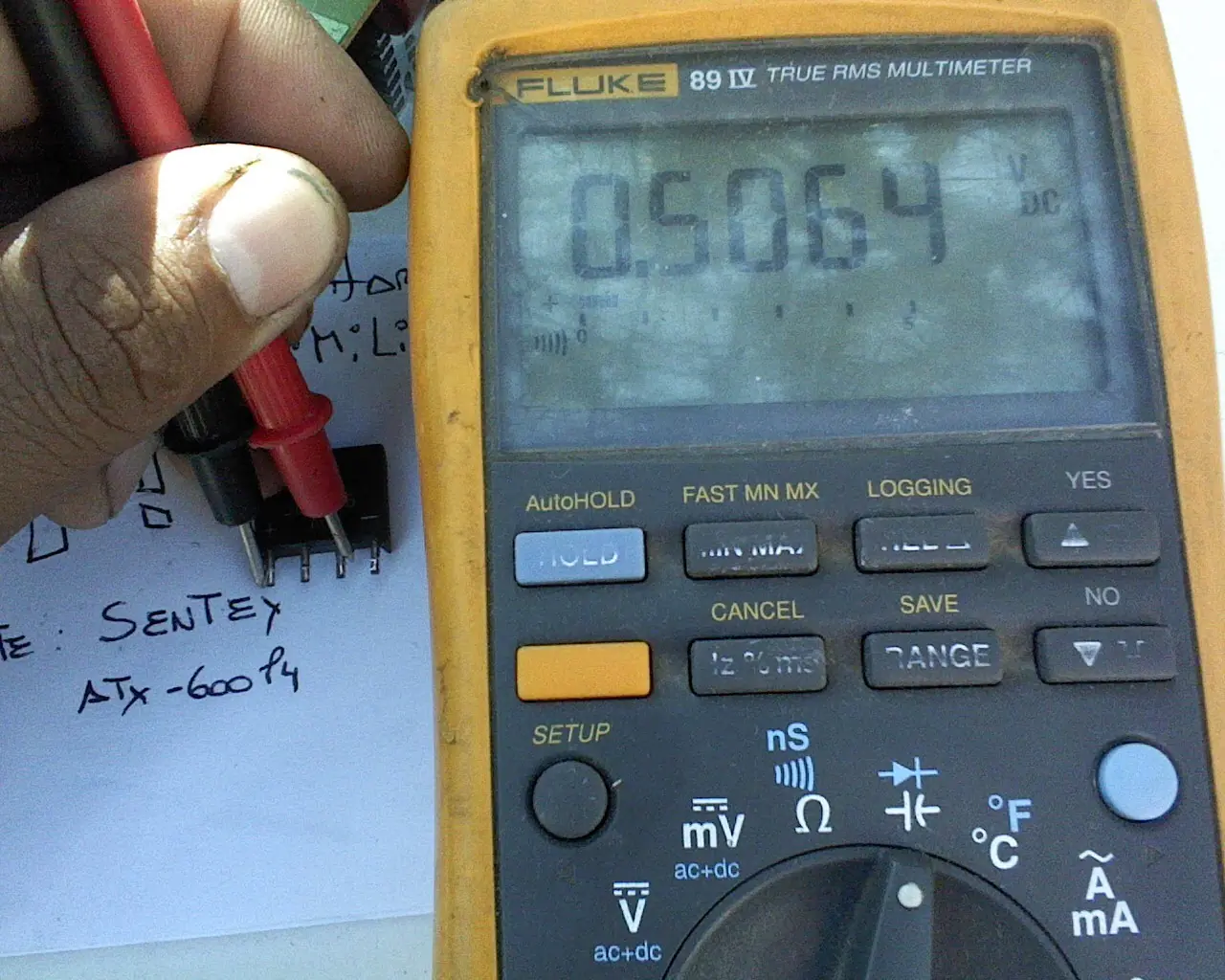

medimos el puente verificando que este en buen estado. tester en escala de Diodo.
al encontrar en buen estado el puente de diodos, lo introducimos de nuevo en su lugar y lo soldamos.

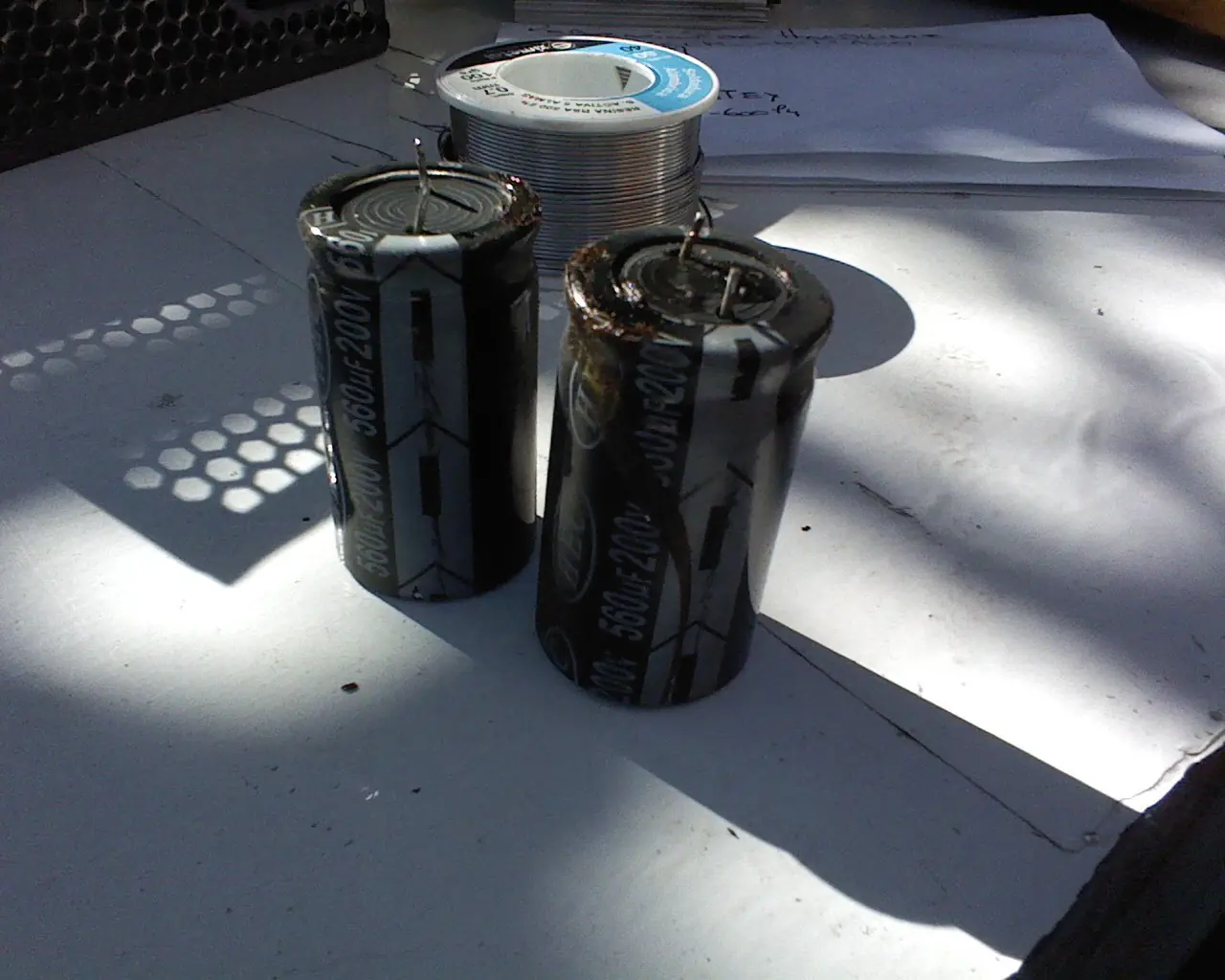

sacamos los capacitores para probar su estado fuera de la placa.
al ponerlo sobre la mesa no econtramos que el mismo no esta vertical, propio de un capacitor hinchado o a punto de explotar. el que esta cerca de la bobina de estaño esta en buenas condiciones visualmente.

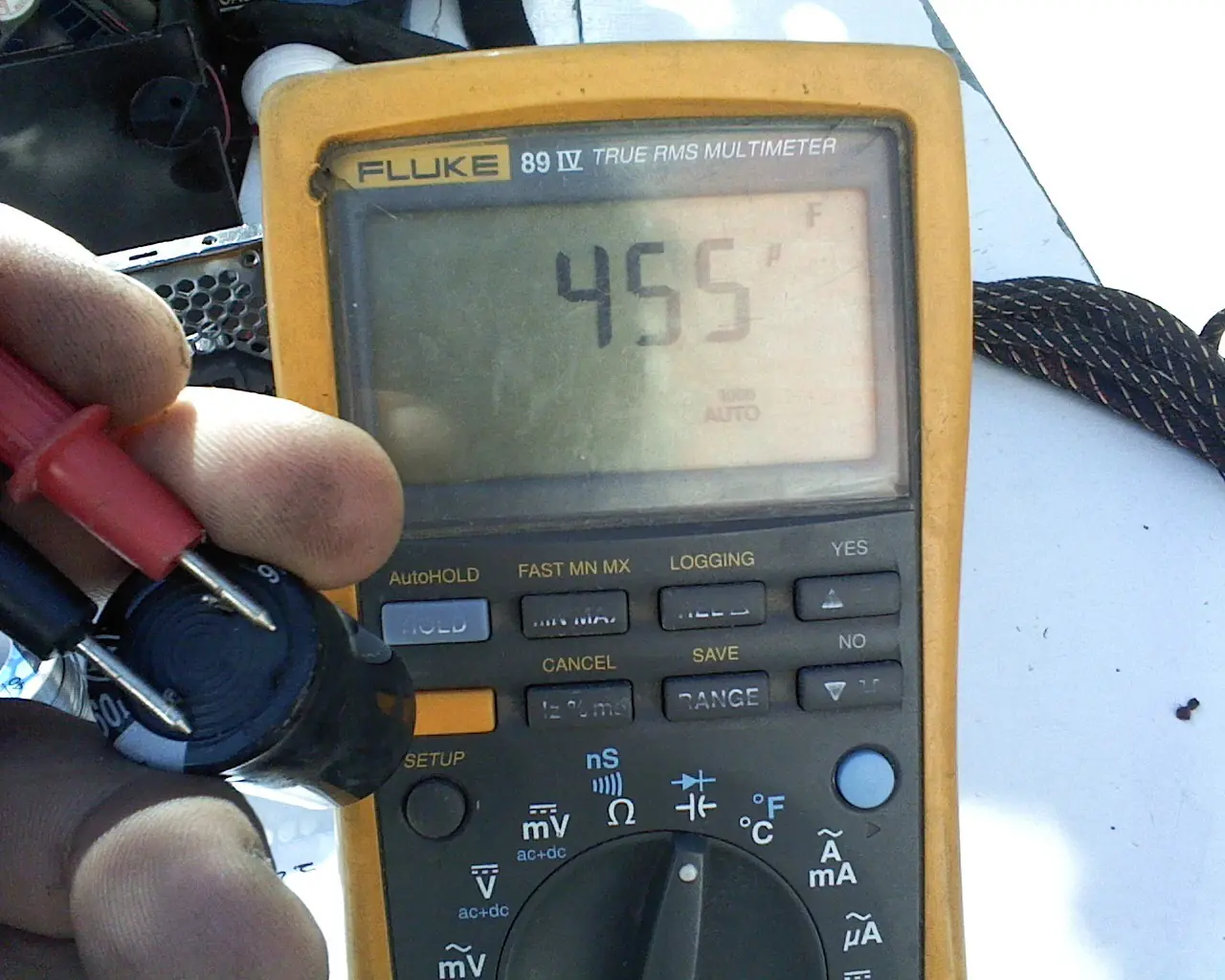

el tester en escala de Capacitores medimos, nos encontramos con 456 microfaradios, el rotulo del capa es de 560 Mf, se aprecia que esta casi malo.
medimos el capacitor inferior. nos encontramos con 3,3 microfaradios, se nota que esta mal, ya que debia tener 560 Mf como lo dice su rotulo impreso en su cuerpo.
descartamos los 2 capacitores y como no tenemos otros nuevos buscamos un donador de organos en el taller, de esta forma podemos seguir con la prueba de esta fuente.
los mejores que pudimos encontrar son de 470 mf.
procedemos a soldarlos en su lugar, con la ayuda de una lapicera tendremos las manos desocupadas y soldamos tranquilos los terminales en la placa.
una vez soldado los capacitores en serie y mirando cuidadosamente que esten bien en su lugar (polarizados), conectamos el Interlock y medimos, Vualaaaa, 300 volt,, bien ...
creyendo que con eso estaba la fuente terminada y procedemos a armar la placa en su lugar, conectando el ventilador y cerrando la misma, se coloca un puente en el pin 14 (ps-on) y el cable negro mas cercano (pin 13)
nos encontramos que no arranco la fuente ni encendio el ventilador.. malo para nosotros.
desarmamos todo de nuevo, desoldamos los transistores de potencia y el transitor de la fuente primaria.
medimos el estado del par de transistores MJ13009
uno de los transistores presenta fuga, se compra nuevos para reemplazalos a los 2, se compran tambien los capacitores de 560 micros 200 volt, ya que esta fuente le queda chico los capacitores de 470.
con todo esto la fuente arranca sin ningun problema, asimismo se deja la fuente en prueba algún tiempo por si presenta falla y se la entrega al cliente.
╔══════════════════════════════════════╗
