hola amigos ahora les voy a mostrar como yo un cooler de mi fuente quemada la adapte para mi gabinete.
Bueno esto es lo que necesitamos.
* Un cooler de una fuente.
* El cable molex de la fuente (ese que van en las lectoras y en el disco)
* Cinta aisladora
* Una pinza
* Dos cables cortos de unos 3 cm o a gusto
Como armarlo
El cooler trae dos cables 1 rojo y 1 negro mientras que el molex trae 4 ( 2 negros, 1 amarillo, 1 rojo)
Ahora le voy a dar la tabla de colores de voltaje
Tabla de colores de voltaje.
Naranja = +3,3V
Amarillo = +12V
Azul = -12V
rojo = +5V
Blanco = -5V
Lila = +5V
Gris = +5V
Negro o GND = neutro
Verde = es el que enciende la maquina
(solo necesitábamos saber cuanto de voltaje tienen el rojo y el amarillo pero no esta de mas que lo sepan)

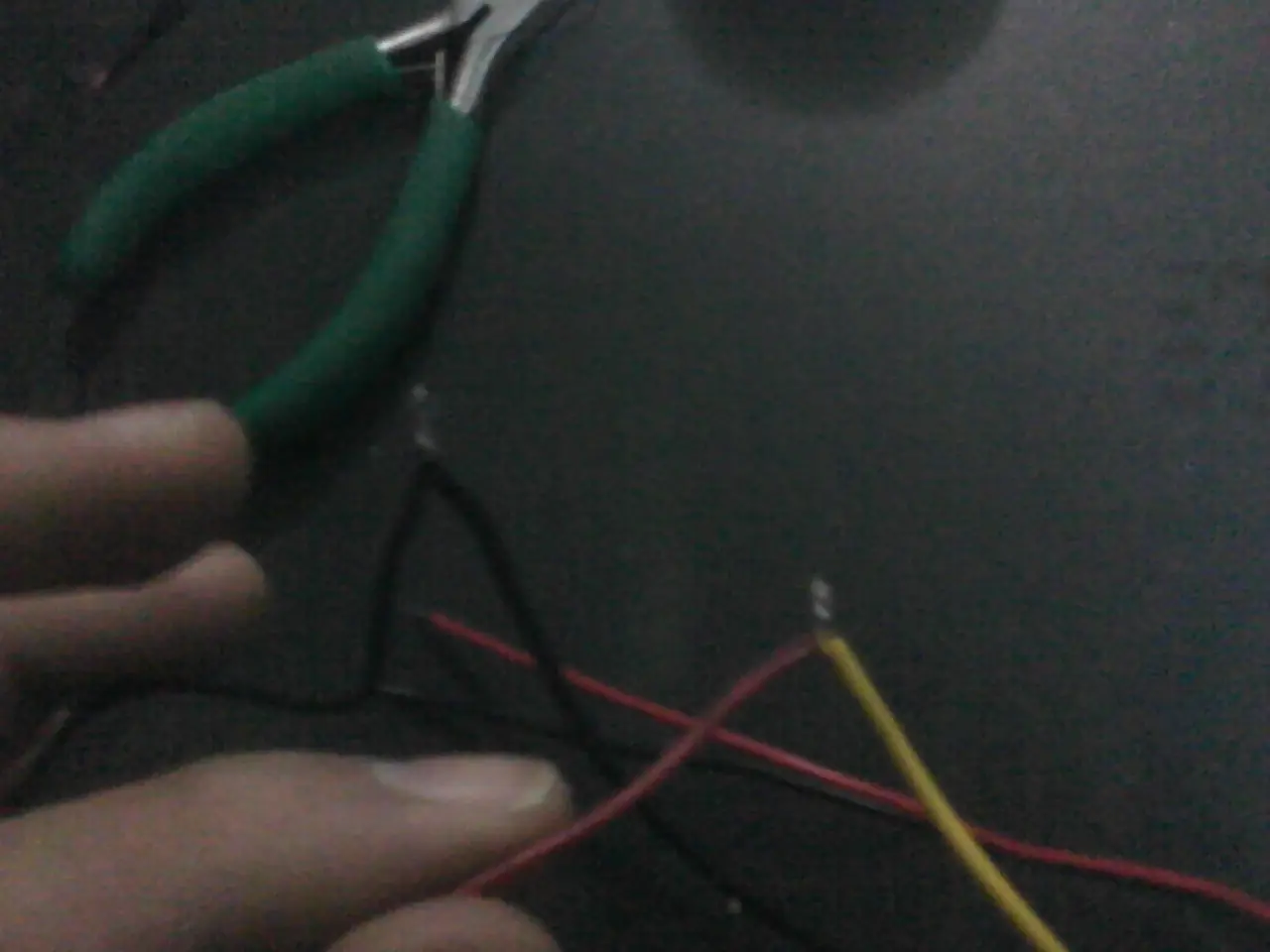

Bueno ahora agarramos el cable negro del cooler y lo unimos con cualquier cable del negro del molex (el cable negro que elijan del molex sigando hasta la ficha y miren en cual orificio se encuentra "alado del rojo o alado del amarillo" yo lo puse alado del amarillo mas abajo se darán cuenta)
Y el Cable rojo del cooler lo unimos con el cable Amarillo. (es el amarillo ya que el Cooler necesita 12V y el amarillo es el que brinda ese Voltaje)

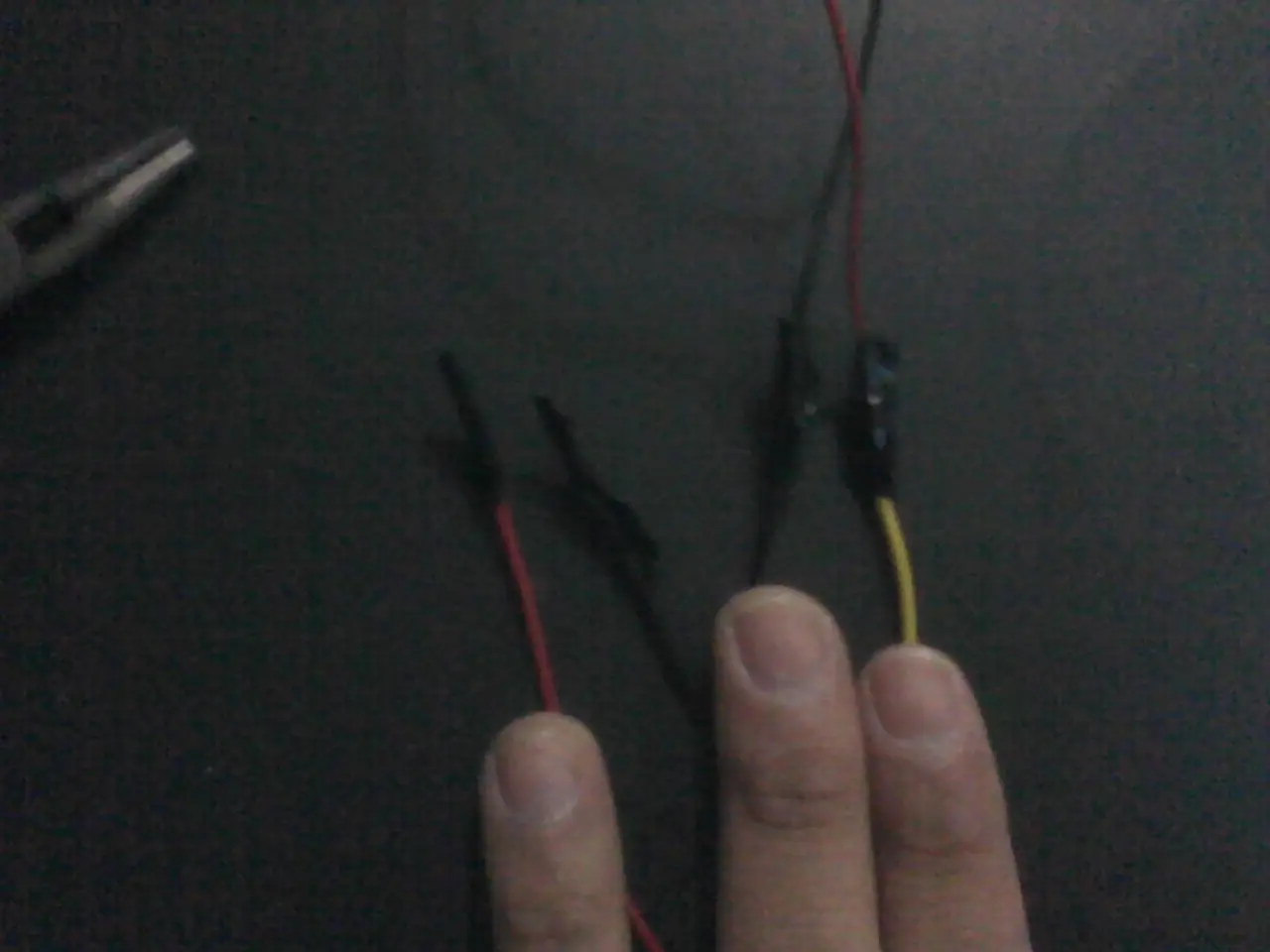

Después de unirlo le ponemos la cinta aisladora a las puntas de los otros dos cables sobrantes del molex (rojo y el otro negro) y le ponemos a las uniones de los otros 4 cables (rojo con amarillo y negro con negro)
Ahora nuestro cooler esta listo para ser colocado en nuestro gabinete.

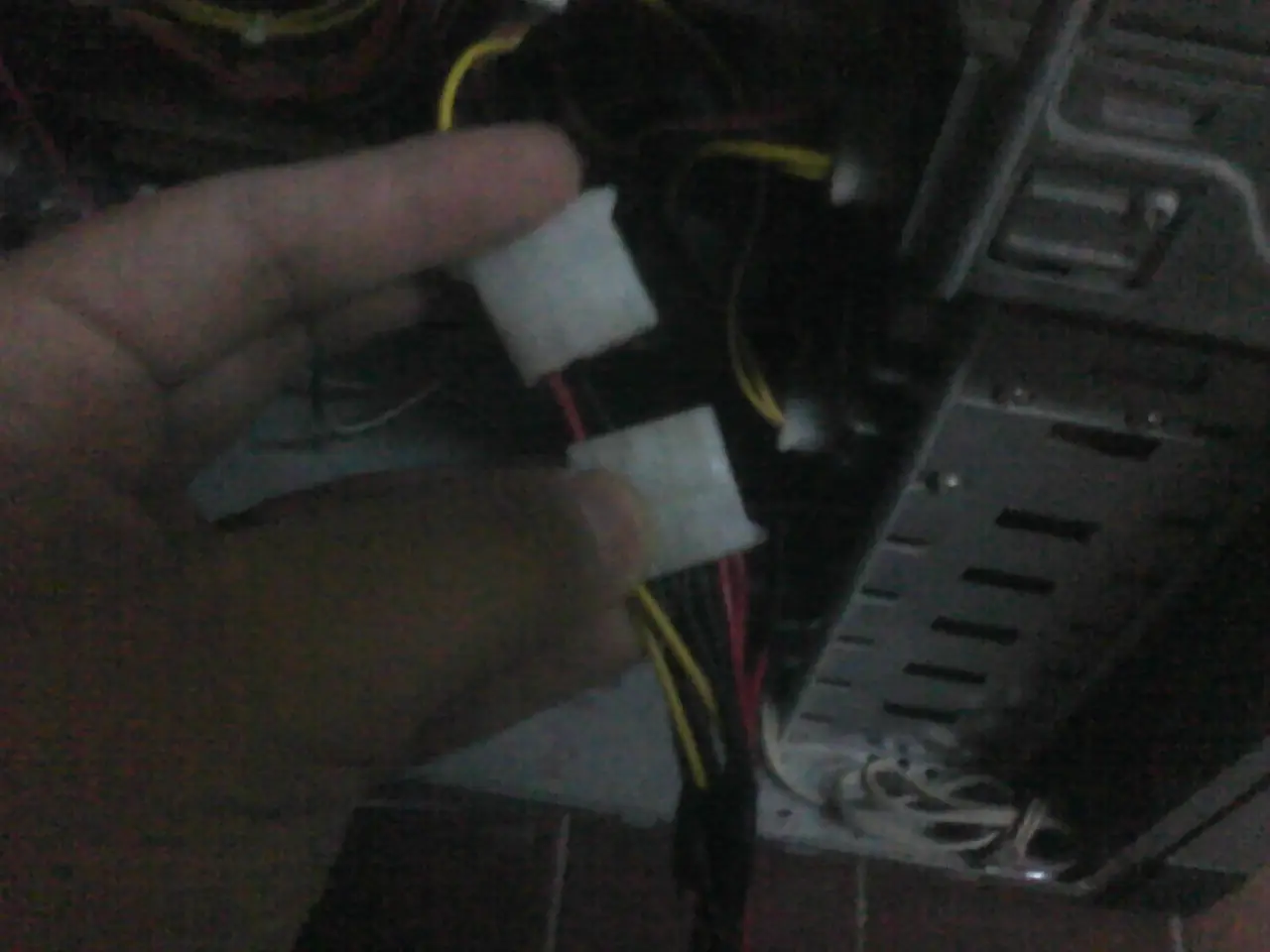

Ya que nuestra ficha del molex que sacamos de la fuente quemada o rota es "hembra" y nosotros necesitamos una "macho" lo que tenemos que hacer con los dos cables cortos que les dije que necesitaríamos es armar un puente de una entrada a otra.
"Molex Hembra"
"Molex Macho"

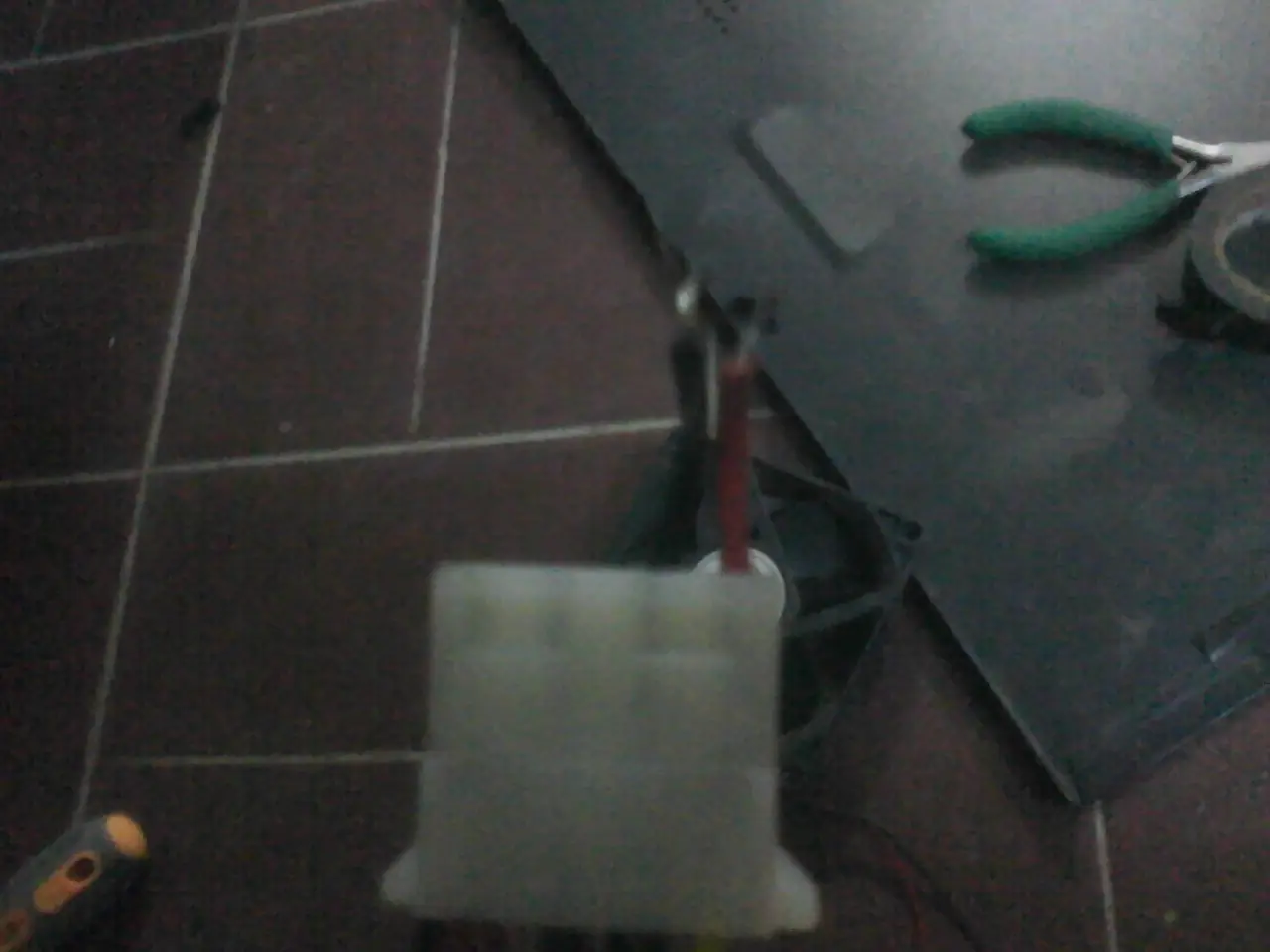

como hacer el puente: agarramos un cable y lo metemos dentro del orificio donde se encuentra el cable amarillo lo metemos hasta el fondo hasta que no entre mas, y hacemos igual con el cable negro lo colocamos en el orificio del cable negro que se une con el cooler
(perdonen no quiero confundirlos en la imagen no me di cuenta use un cable rojo. pero esta en el orificio del amarillo en la foto que sigue se darán cuenta)
ahora solo queda agarrar un molex de la fuente de la pc también "molex hembra" y hacer el mismo procedimiento. poner el amarillo con el amarillo y el negro con el negro. (tengan cuidado porque si lo ponen al revés y prenden la maquina se puede quemar la pc)

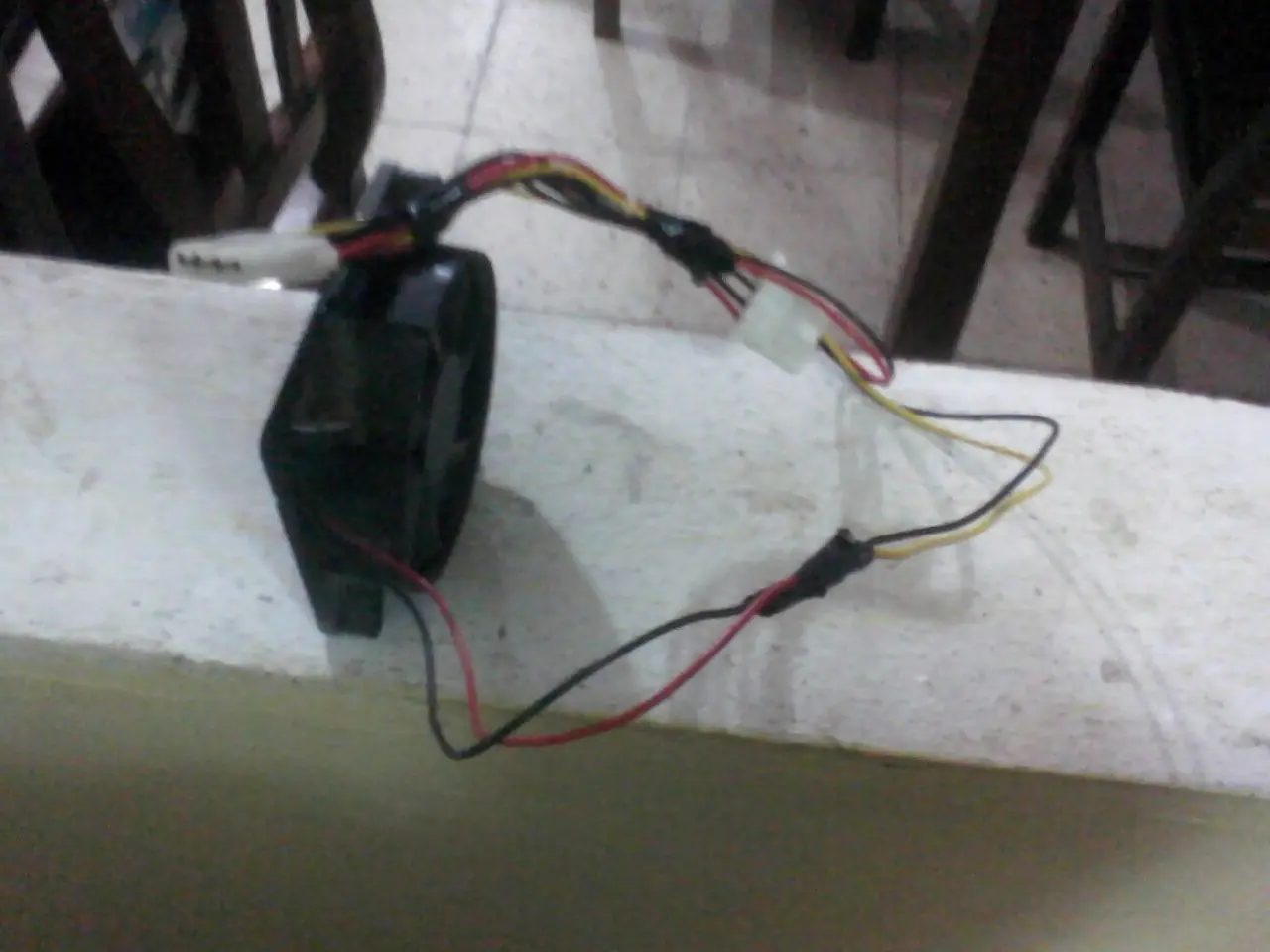

[Ahora como podrán ver el cable rojo esta entre los dos orificios de los cables amarillos y me cable negro esta alado del amarillo como les dije al principio]
Fíjense que quede bien agarrado los cables. si no quedan bien agarrados pueden acortar los cables y pegar con cinta los dos molex
ahora vean un vídeo de como ami me funciona

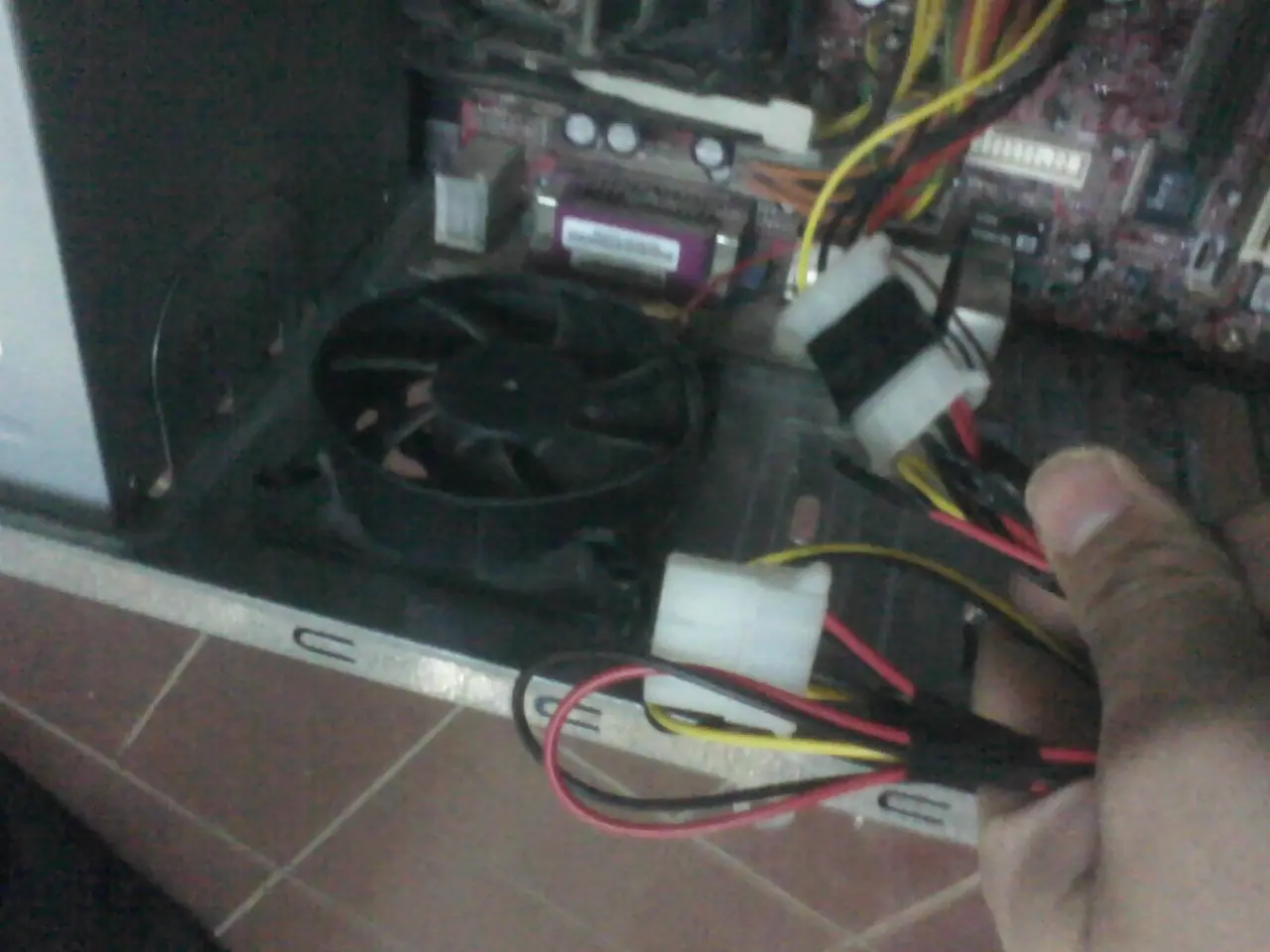

Ahora solo falta colocarlo en el gabinete. y en la imagen pueden apreciar que yo uní los dos molex con cinta aisladora
Ahora un vídeo de el cooler colocado ya en el gabinete
(yo no me hago responsable por alguna falla que pueda causar a su pc, yo lo hice y me funcionó, entendemos que yo solo comparto lo que hice, no los obligue a hacerlo ni nada)
