Materiales:
- Guitarra de juguete. (que tenga mango hueco para pasar los cables)
- Control (gamepad o joystick) de PC con 10 botones minimo (sin analogos ni vibracion de preferencia)
- 5 pulsadores grandes y sensibles, o 5 microswitches con pulsador
- 2 microswitches con pulsador
- 2 pulsadores medianos
- Correa

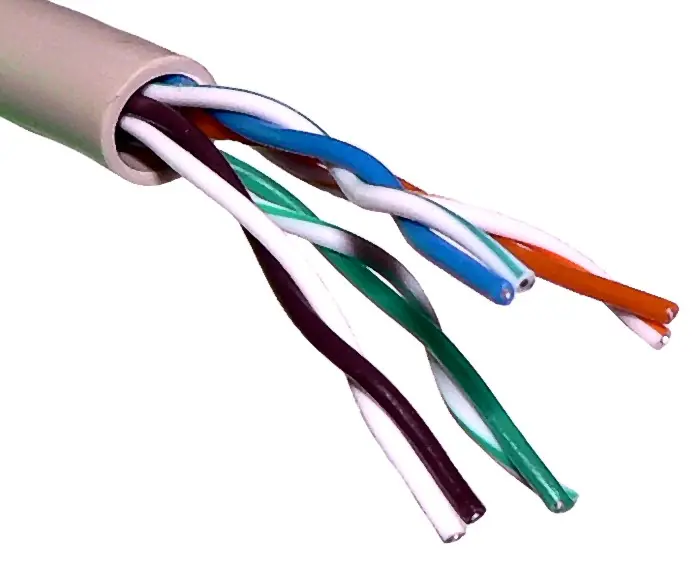

- Cable (UTP de 6 metros es mas que suficiente). Si prefieren pueden usar cable de varias hebras por ser mas flexible.
Herramientas y otros:
- Cautin o soldador
- Soldadura estaño, flux, etc
- Alicates, destornilladores, tornillos
- Taladro con distintas brocas
- Tijeras
- Pegamento rapido (superbonder u otro)
Con eso tenemos para hacer nuestra guitarra.
Primer paso es elegir el control. Yo elegi este que era muy barato, confio en la marca fujitel y no tiene ni vibracion ni analogo lo que facilita el trabajo en la placa.
A mi me gusta soldar haciendole agujeros a la placa con el taladro manual que se ve en la foto de los materiales. Una vez hecho los hoyos, se pasa el cable (ya estañado) por detras hacia adelante y se le da un toque con el cautin. Yo hago dos agujeros por cable para hacer una especie de nudo (locura mia). Esta de mas decir que no es necesario ningun conocimiento de electronica para hacer esto. Primera vez que yo uso el soldador incluso.
Aqui muestro los puntos de soldadura que elegi. Este gamepad traia puntos ya hechos, pero ustedes pueden raspar con un destornillador o algo la cosa verde que esta sobre el cobre para poder soldar ahi. Hice uno de 11 botones, use 2 flechas direccionales para start y select, mas los 5 pulsadores, mas 2 de las "cuerdas", y el start y select como tal. Entonces me sobraron 2 botones direccionales (izquierda y derecha) y un boton, el R2.
Para soldar la tierra, deben seguir el circuito que une varios botones, en general este es tierra (o masa).
una vez tengamos todos los cables se pueden hacer 2 cosas. Usar la placa como parte de la guitarra, o hacer un enchufe para conectar la guitarra al control y asi no perderlo y poder usar un control para todos nuestros inventos. Aqui muestro una alfombra para jugar pump it up o dance dance revolution que hice conectada al control con un conector db15 hembra y uno macho (pueden usar db 15 (o sea con 15 pines) vga, db25, etc, cualquiera, la cosa es que se enchufe facilmente).
En esta guitarra elegi usar el gamepad como parte de esta asi que no fue necesario este paso
Eso es todo con el joystick por ahora.
2° paso. El Mango de la guitarra.
Deben elegir guitarra de juguete con mango hueco, lo abren con cuidado y listo.
Aqui pueden elegir sus pulsadores. O usen la idea de las teclas del teclado
