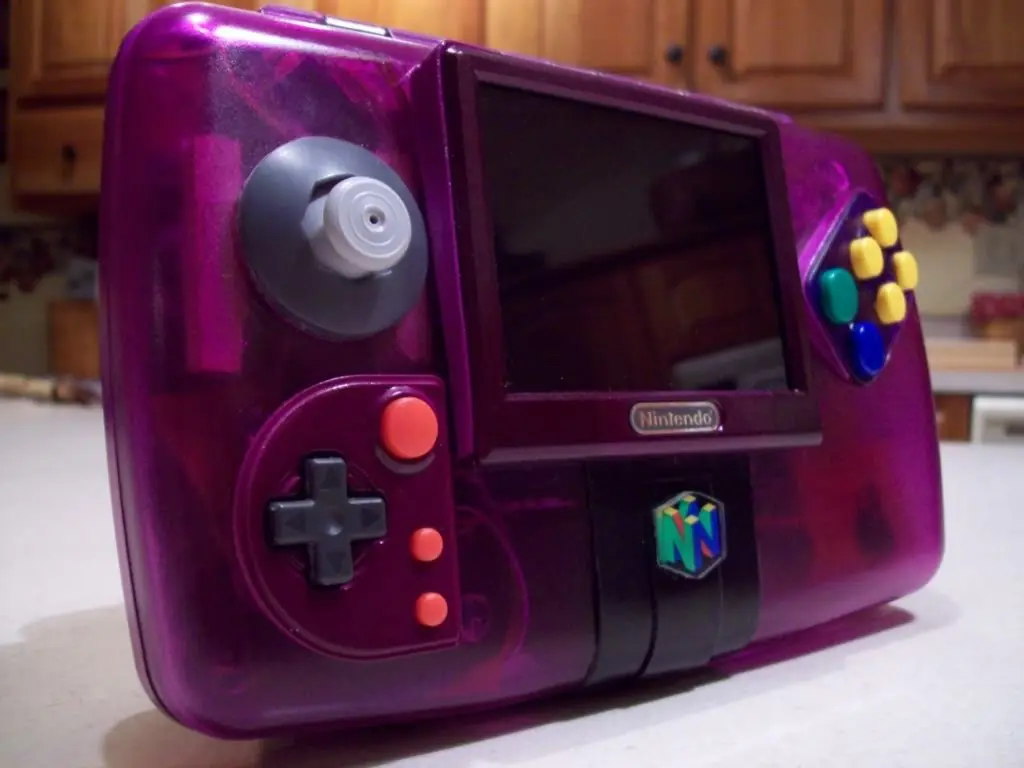

Para este instructivo debes tener las siguientes habilidades:
Básica de soldar. Esto significa que cuando te diga necesitas conectar el punto A al punto B tu sabes lo suficiente en esta materia para hacerlo, y si no sabes puedes aprender facilmente por que no es la gran ciencia soldar.
Armado general. El máximo trabajo en lo que vas a hacer necesita que sepas usar un cutter, pintura y lija.
Que vas a necesitar?
Un N64
Desarmadores de 3.8 y 4.5 mm
Pilas
Un control original o génerico

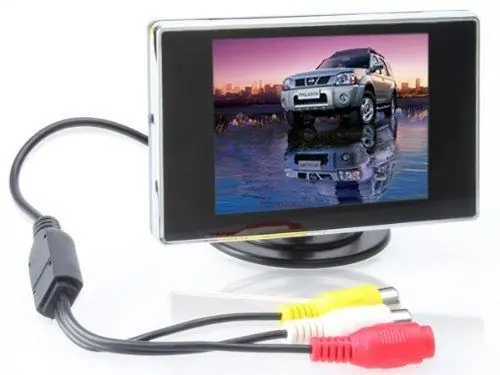

Una pantalla de 3.5". Cualquiera sirve si es de 7.4 volts y tiene entradas de audio video
Amplificador de Audio. El que prefieras ya verás mas adelante el tamaño.

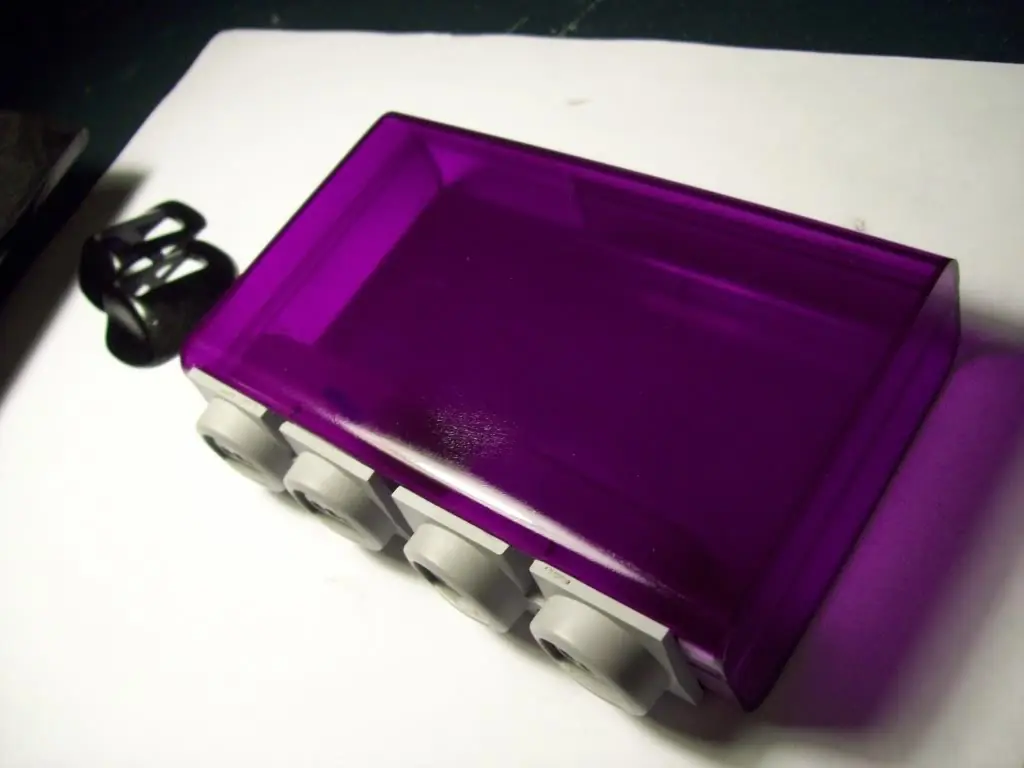

Estuche para armar el equipo.

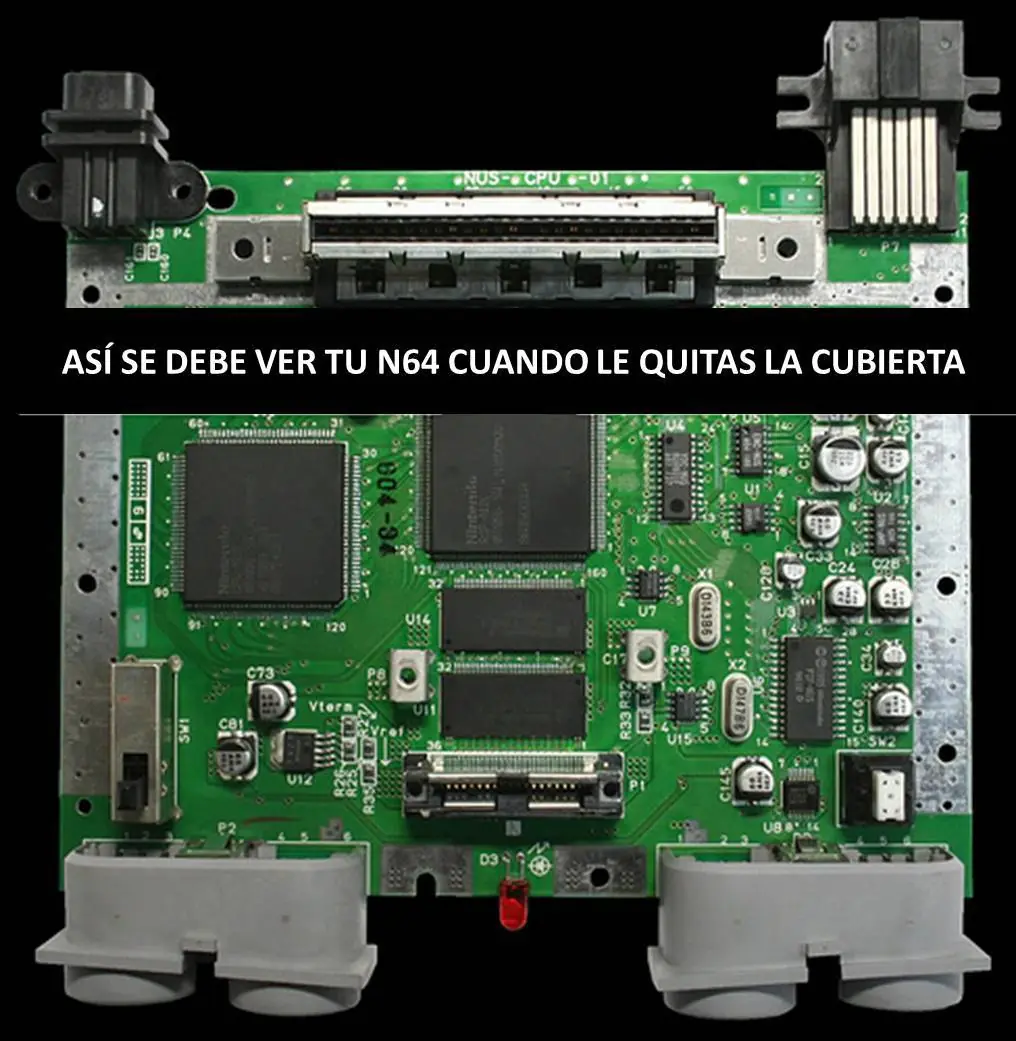

El primer paso es desarmar el N64 no voy a entrar en muchos detalles con esot por que es facil. Usa tus desarmadores de 4.5mm para quitar los tornillos del N64 y despues quitar los tornillos Phillips del aluminio protector para quitar este. Aqui una foto de como se debe ver el N64 cuando le es quitada toda la cubierta y lista para trabajar en ella.
Una vez que has quitado la motherboard del 64 de su cubierta, necesitas quitale todos los puertos y el botón de encendido. Esto incluye el puerto A/V, los puertos de controles y el puerto de poder, solo debe quedar la motherboard con el slot del cartucho, el slot de extension (abajo del slot del cartucho), y el slot de expanción.
Ahora quitamos el slot del cartucho en la parte alta de la mother, sale facilmente, cuando lo quitas tienes varias opciones para quitar el slot de expanción puedes cortarlo y quitarlo con todo y sus soportes o usar el taladro si eres muy bueno soldando puedes quitarlo desoldandolo.

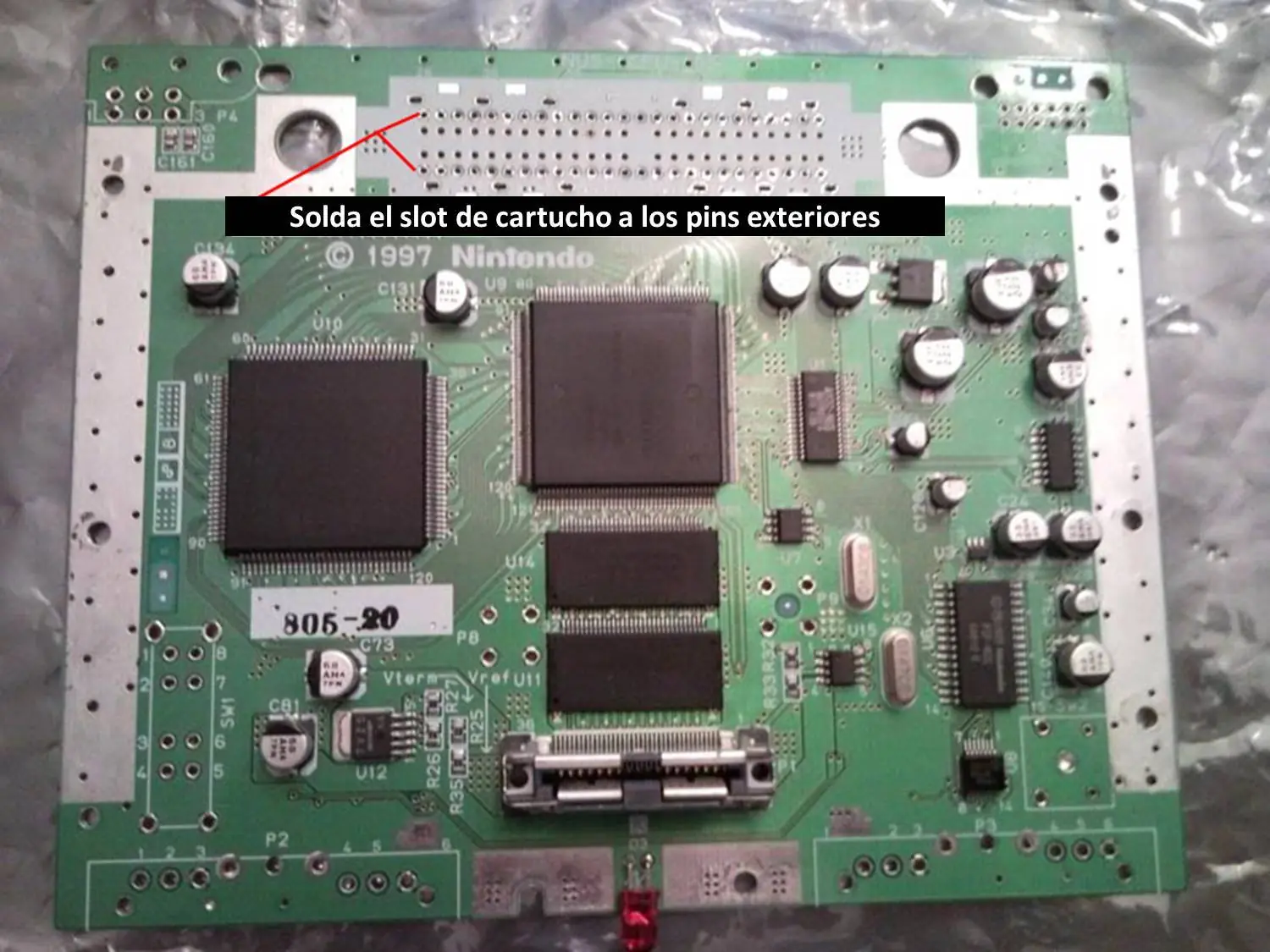

Ahora que ya le quitaste El slot de expanción debes reconectar el slot del cartucho soldandolo cada pin con alambre. Asegurate que todos tus cables sean del mismo tamaño y no sean mas largos 6 o 8 cms.

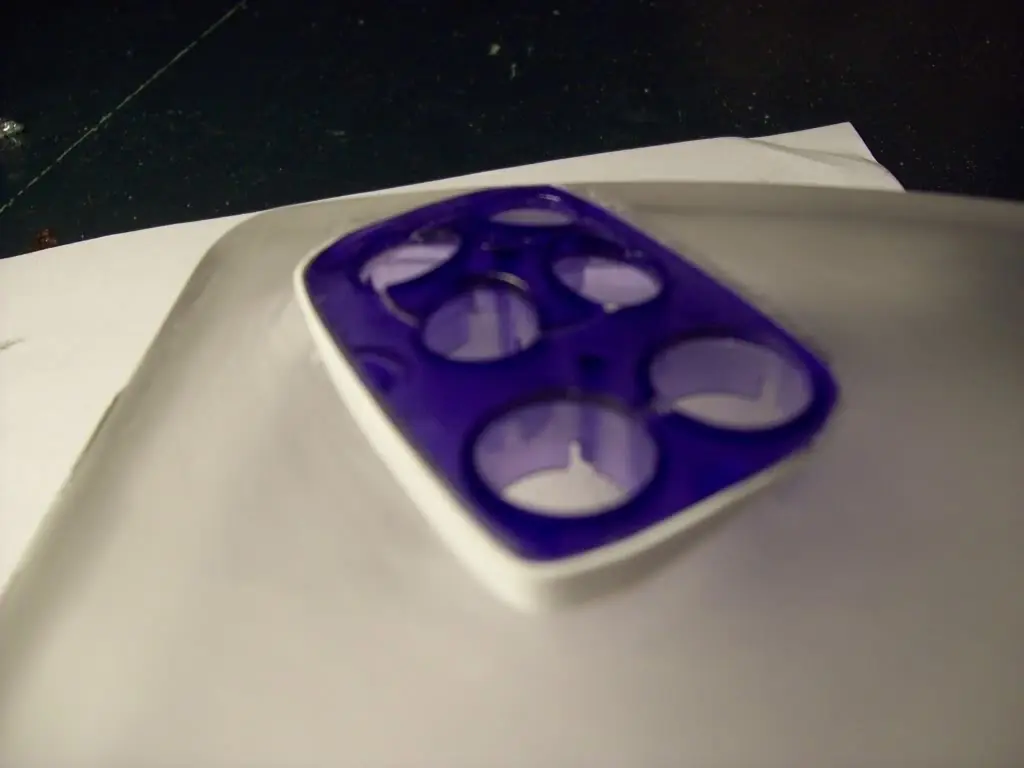

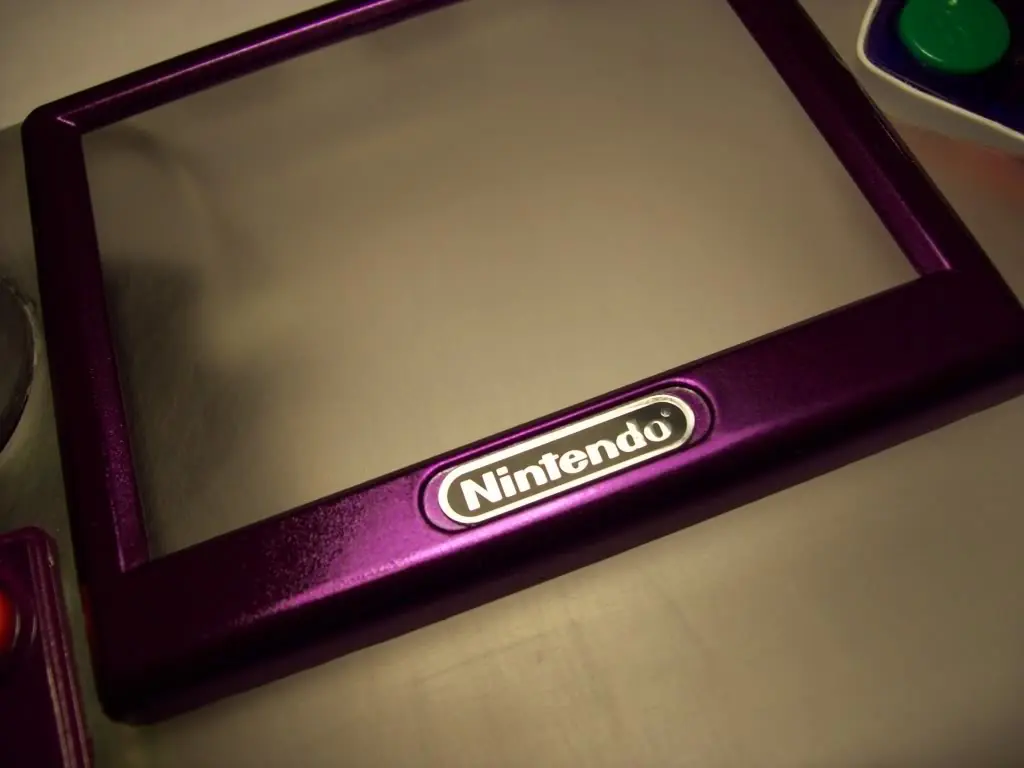

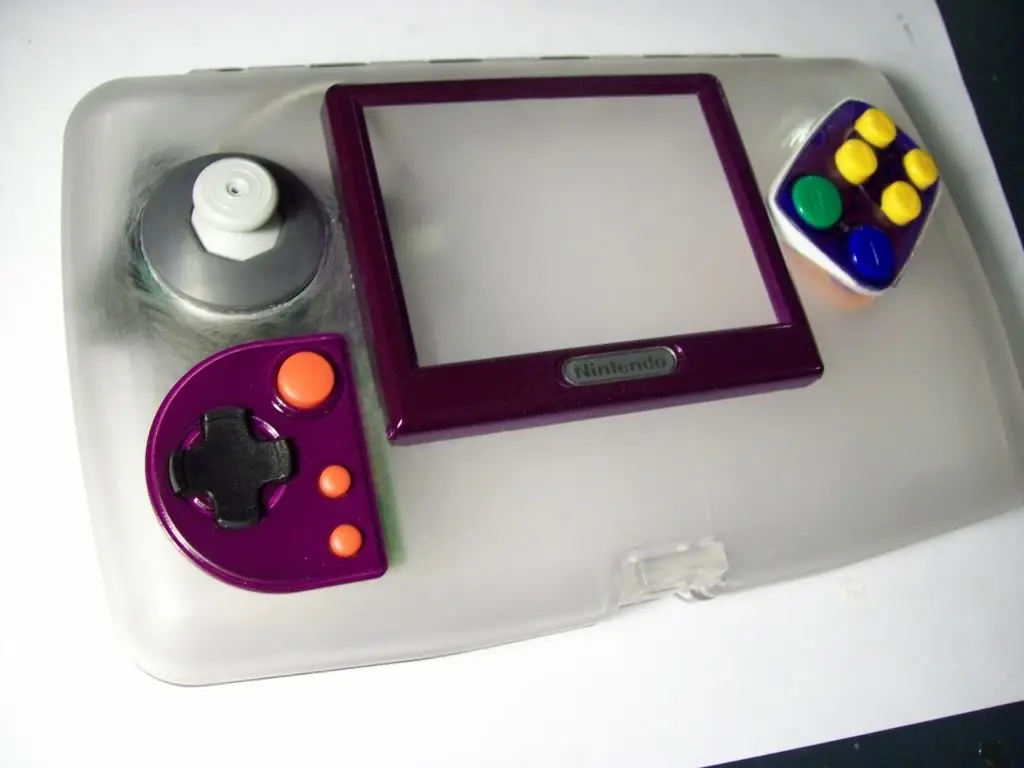

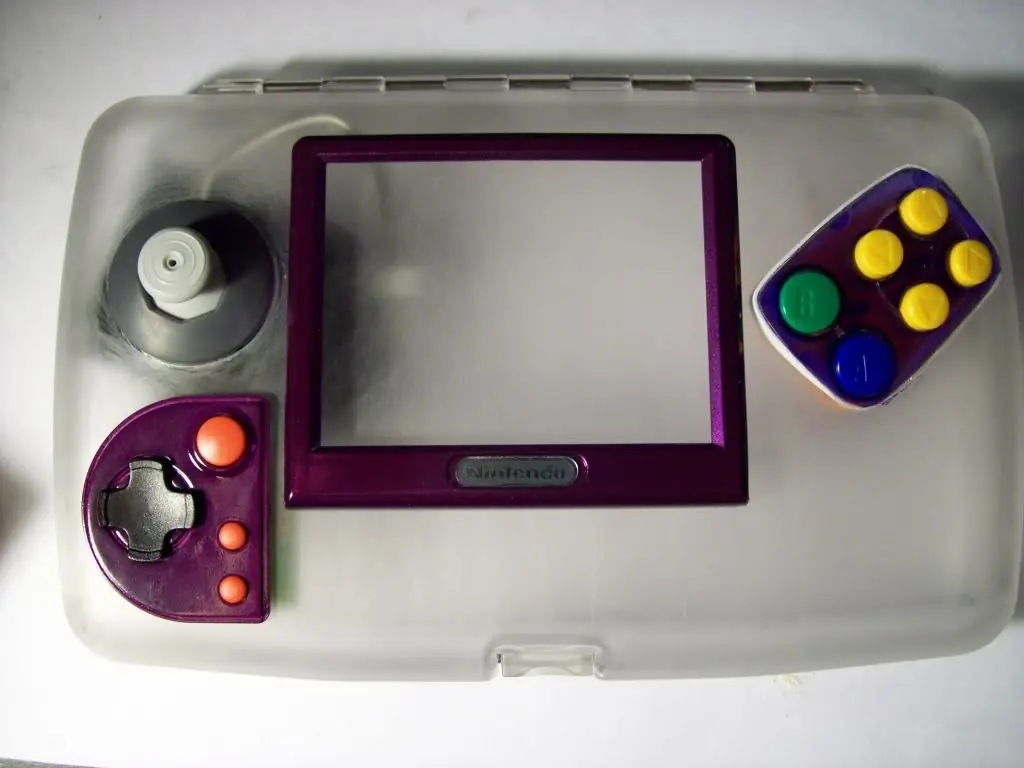

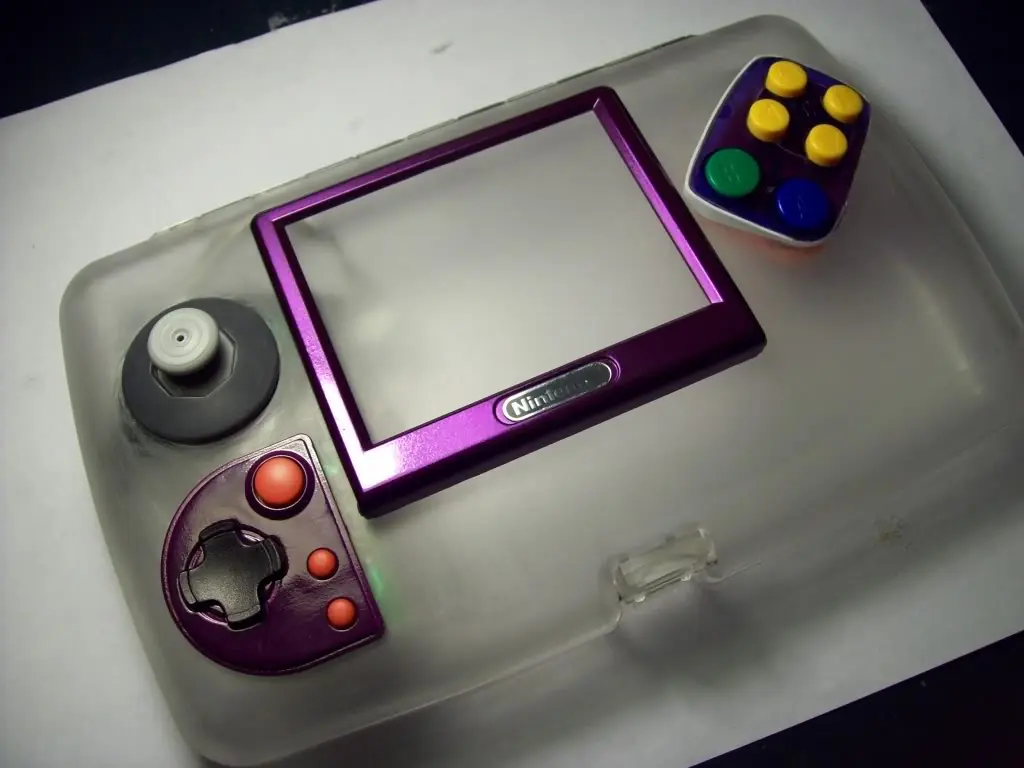

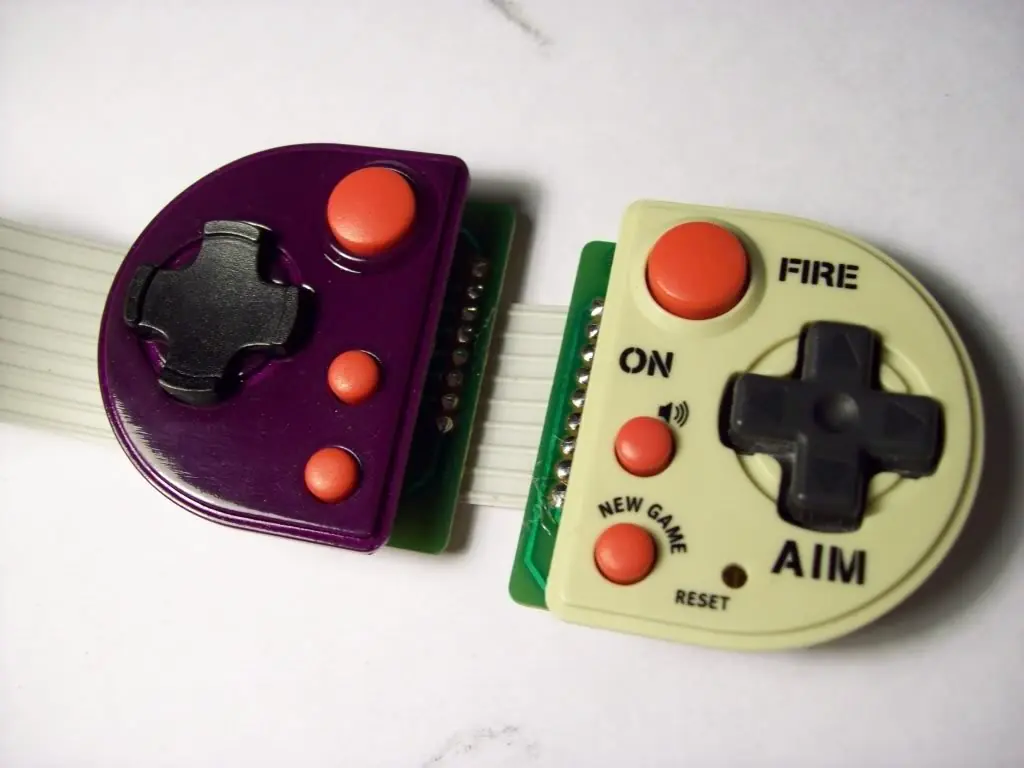

Tu armazón, va a ser diseñado como tu quieras que sea, en este se cortaron las guias de los botones y se pegaron, tambien vas a necesitar hacer el hoyo para montar la pantalla.

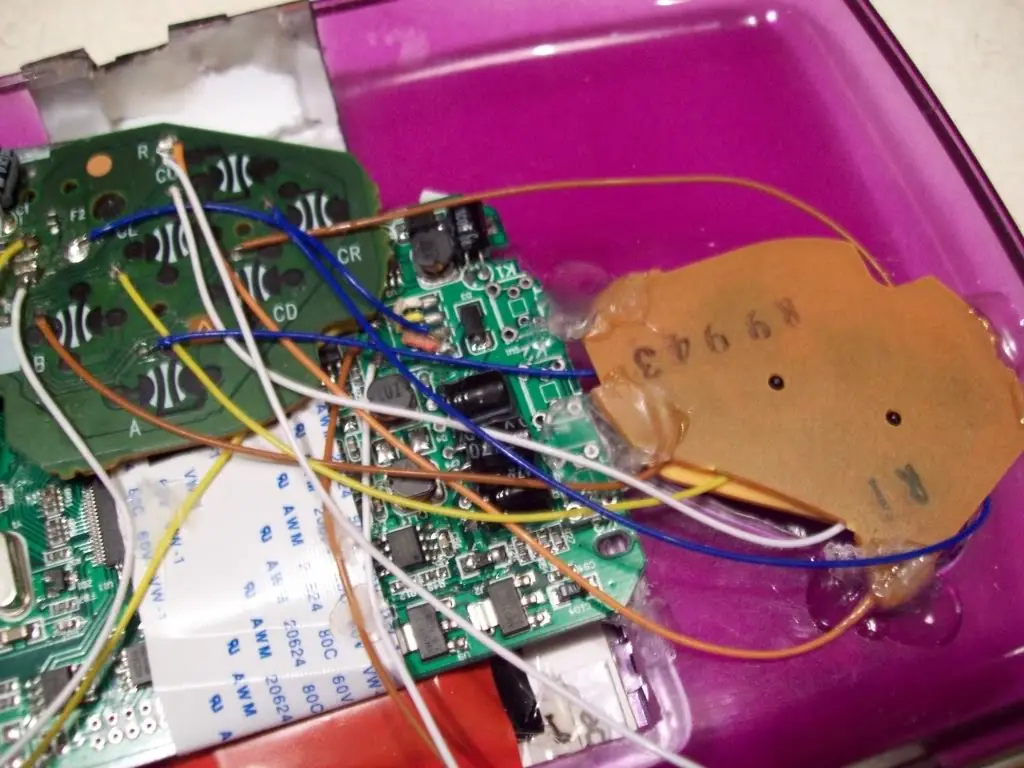

Ya que este listo puedes empezar a pegar algunos de los electronicos dentro de el, primero el N64, luego los botones, la pantalla el audio, el regulador de voltaje, el N64 necesita 2 voltajes diferentes 3.3V y 7.4.v para bajar el voltaje de 7.4 a 3.3 necesitas un regulador.

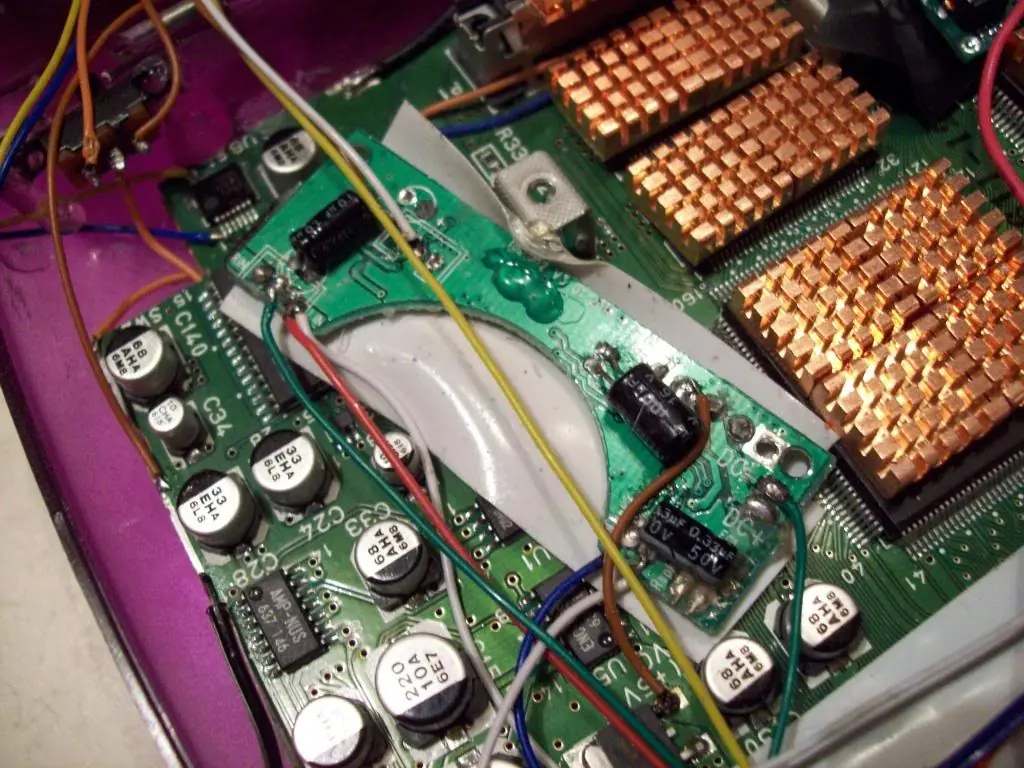

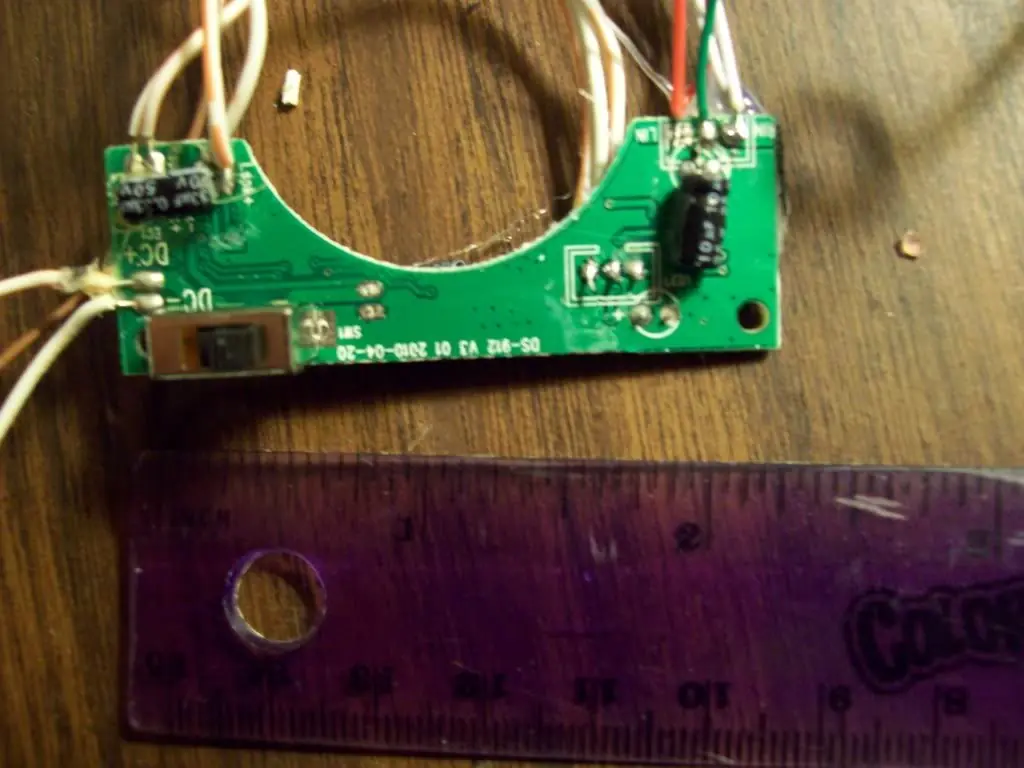

Es dificil explicar en texto como se debe de soldar el regulador mira el diagrama en este se incluye un regulador de voltaje PTH de Texas Instruments.

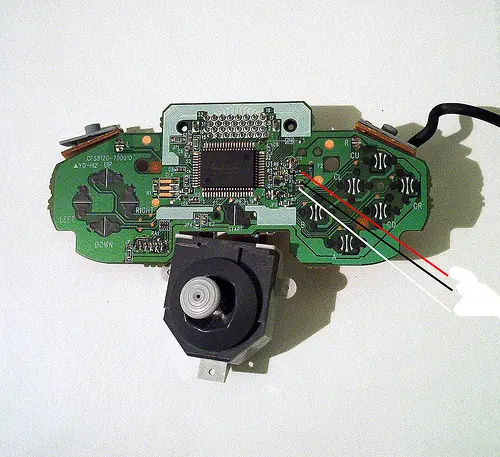

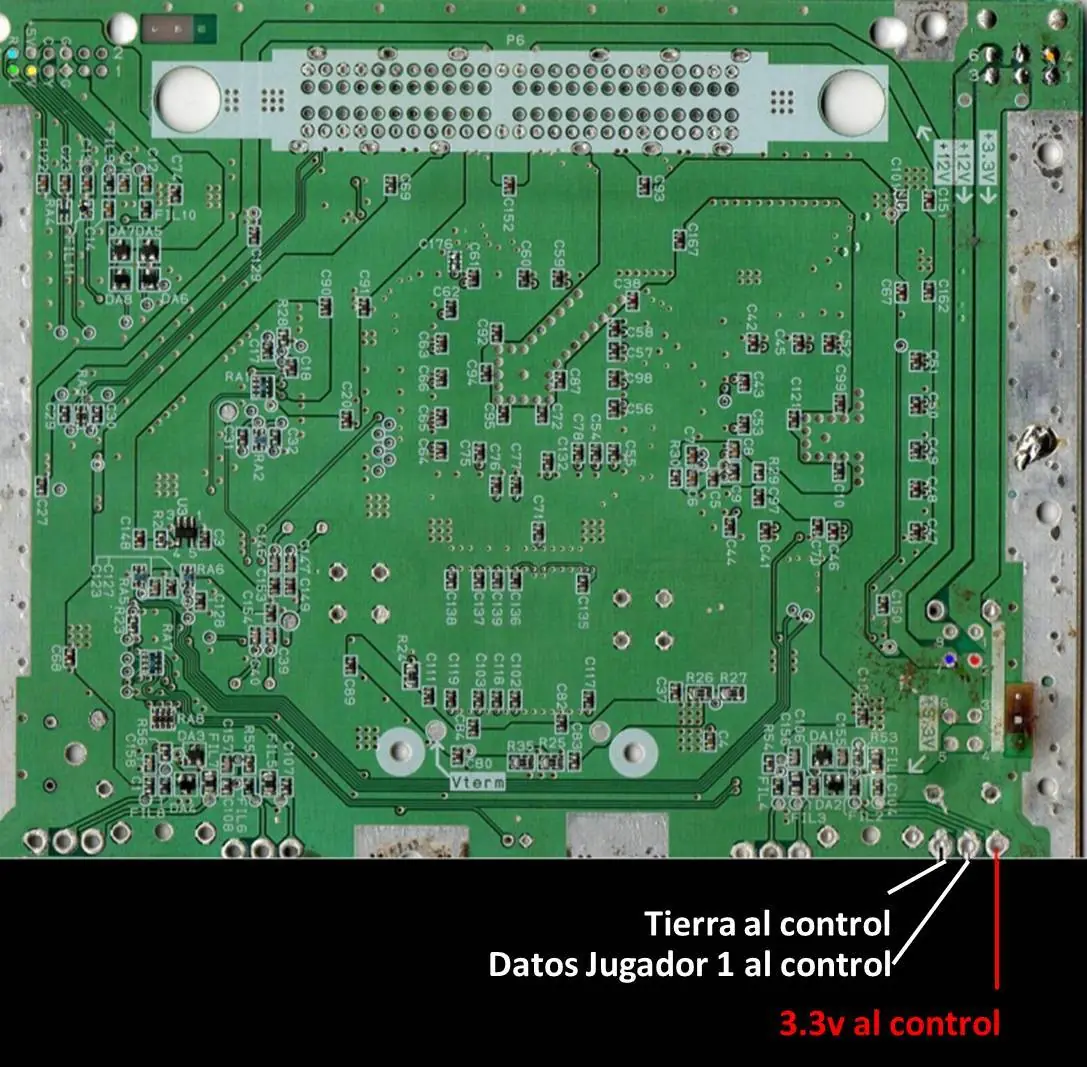

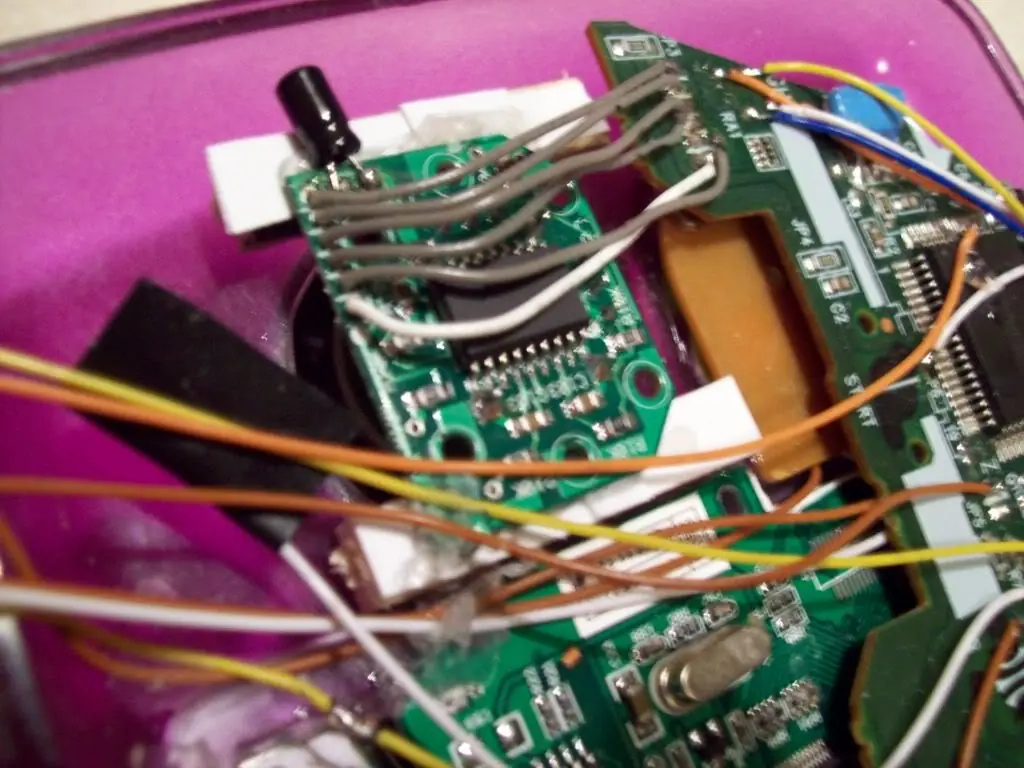

Cablear el control es muy facil, hay 3 cables a conectar entre el N64 y el control Ve la imagen.
Necesitas cablear la pantalla tambien, usualmente hay 3 o 4 conexiones en las pantallas de 3.5"
El cable negro es tierra, el rojo es el voltaje, estas trabajan de 7 a 12 v, Amarillo entrada de Video.

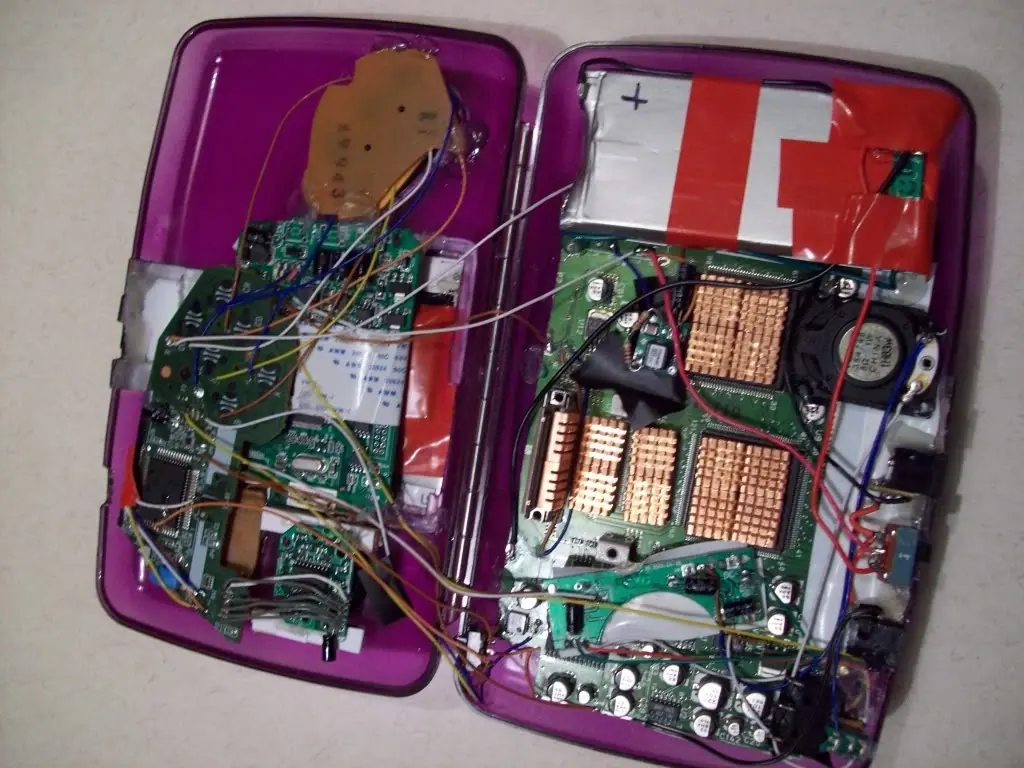

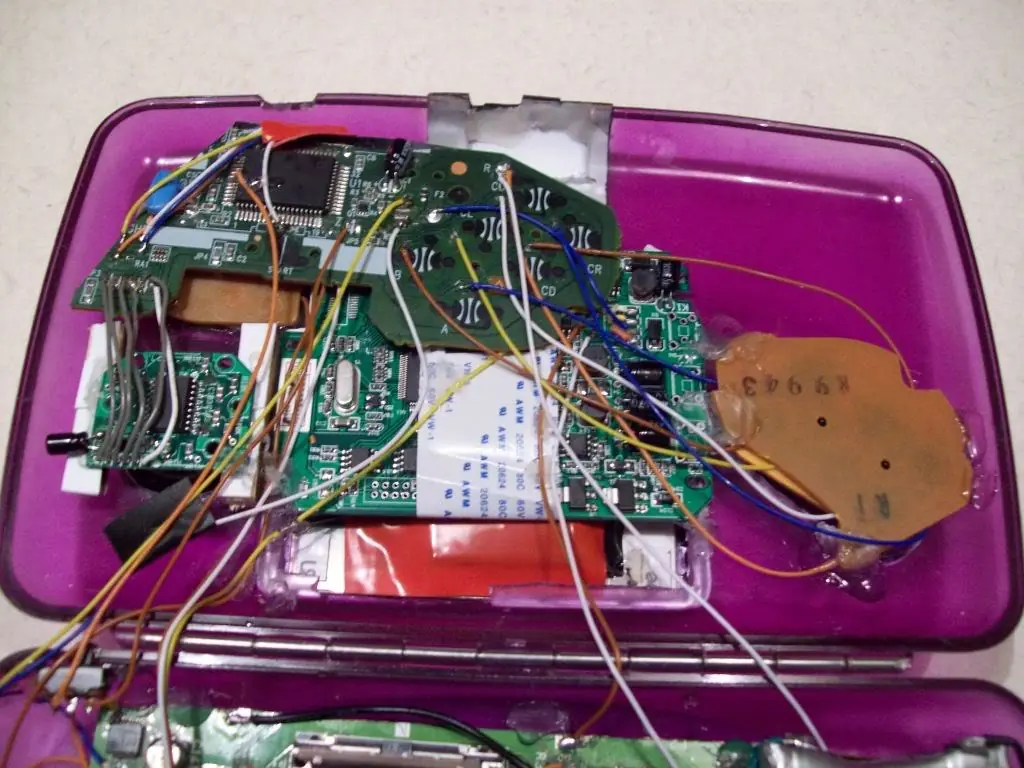

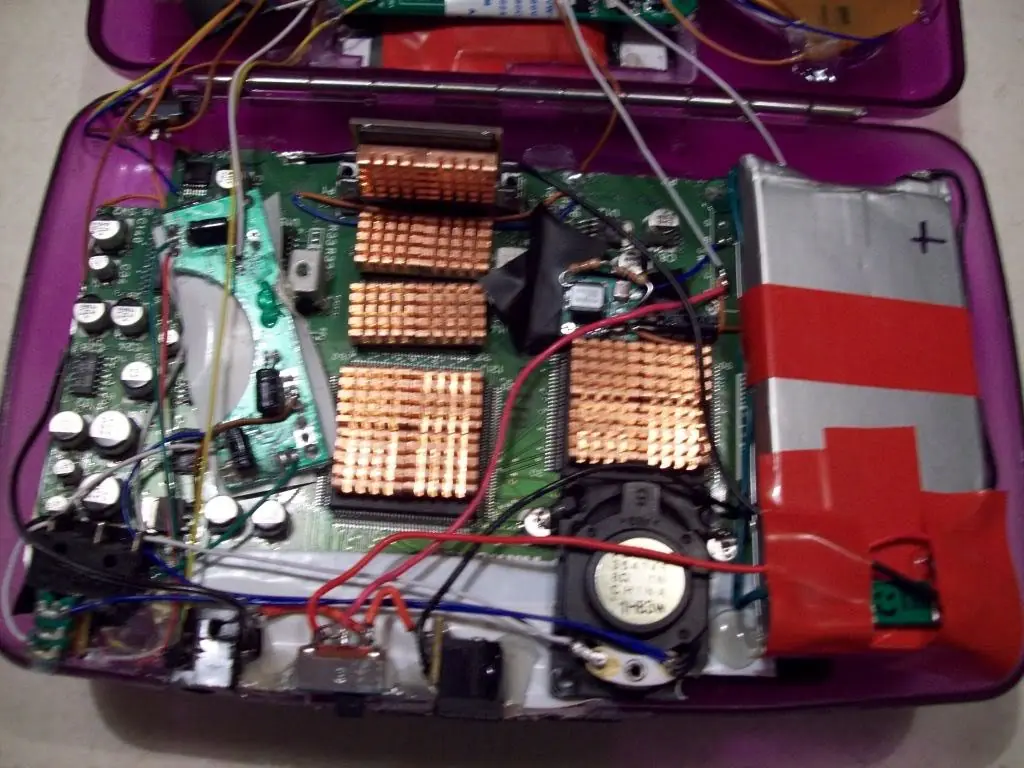

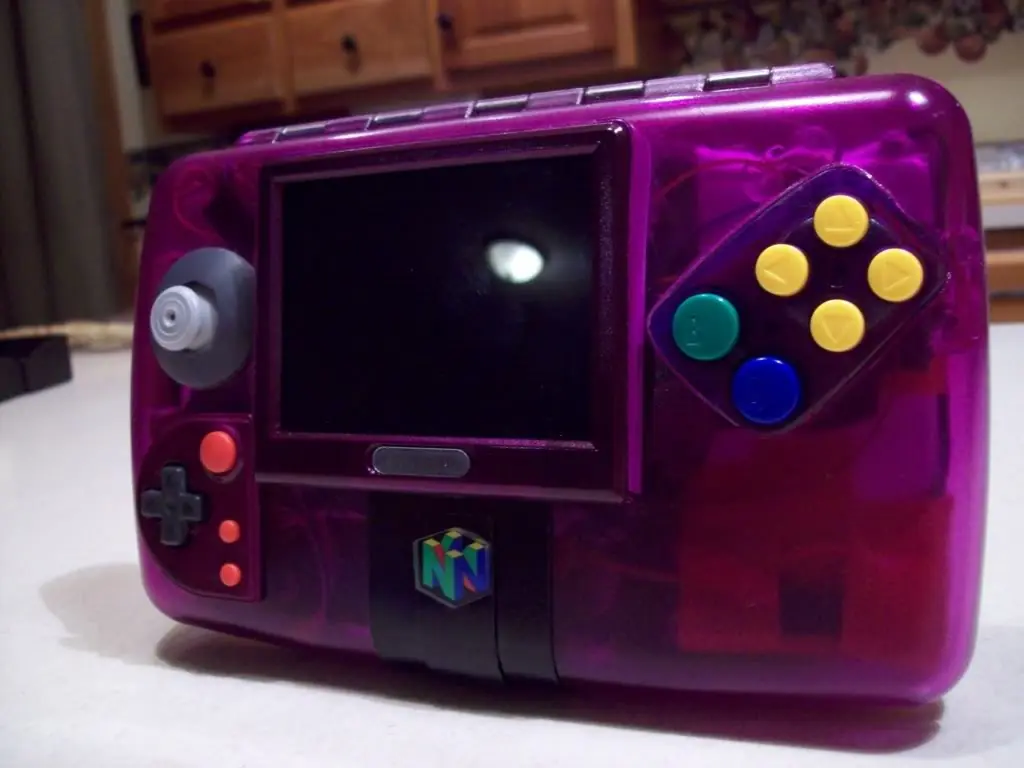

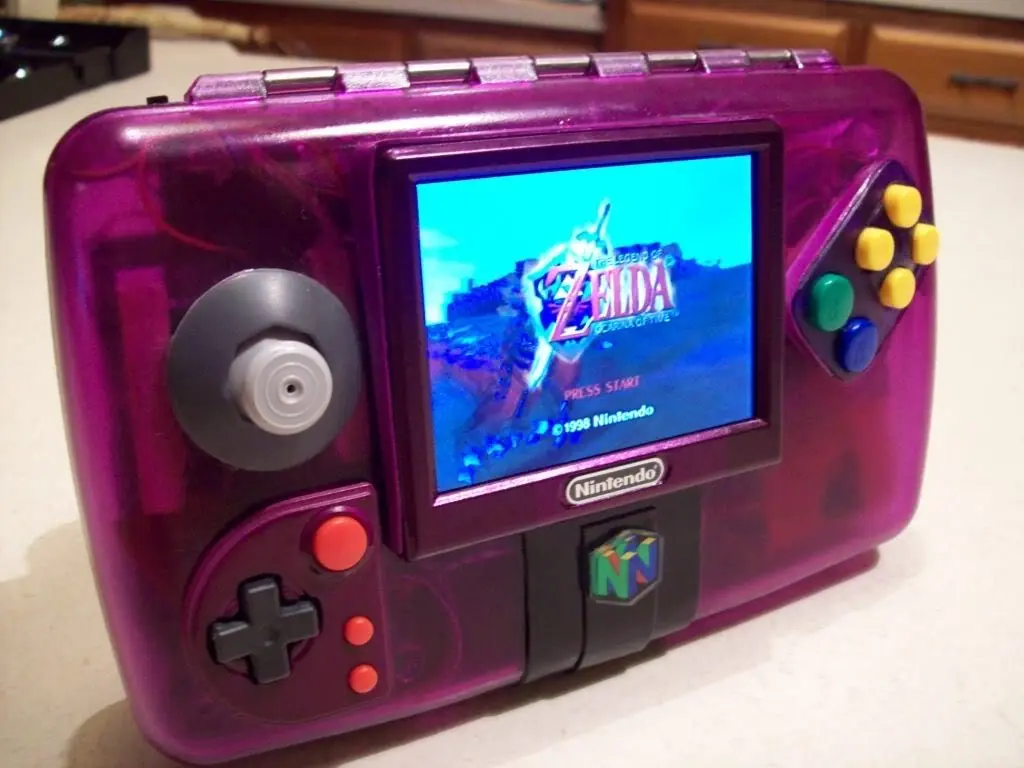

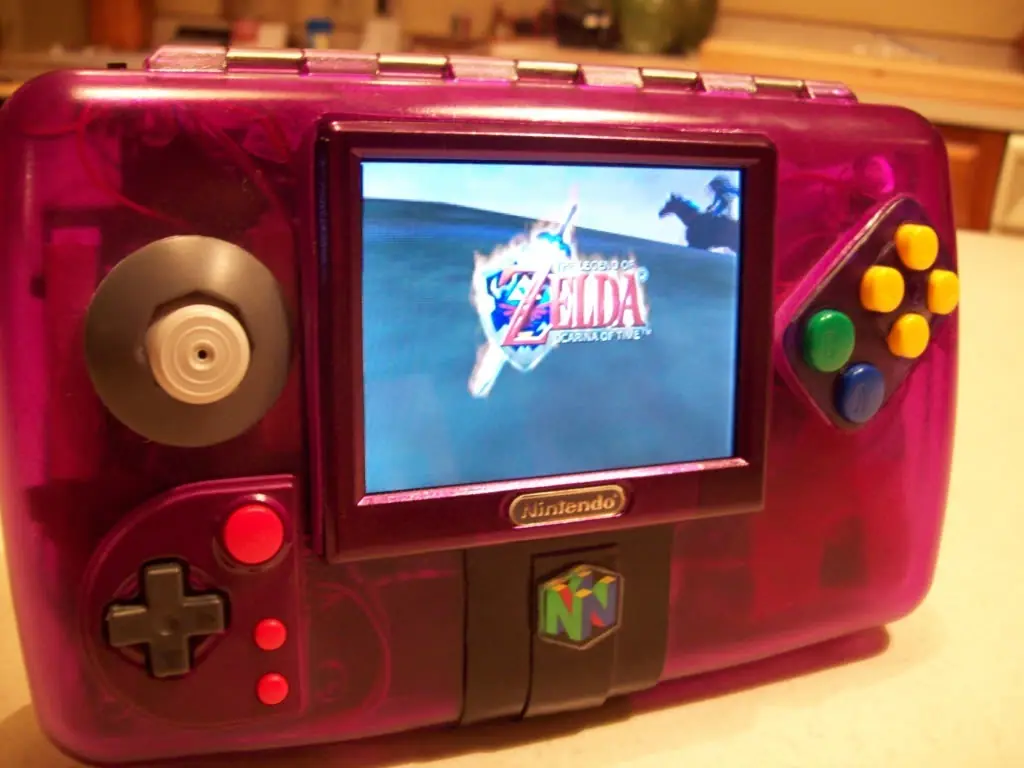

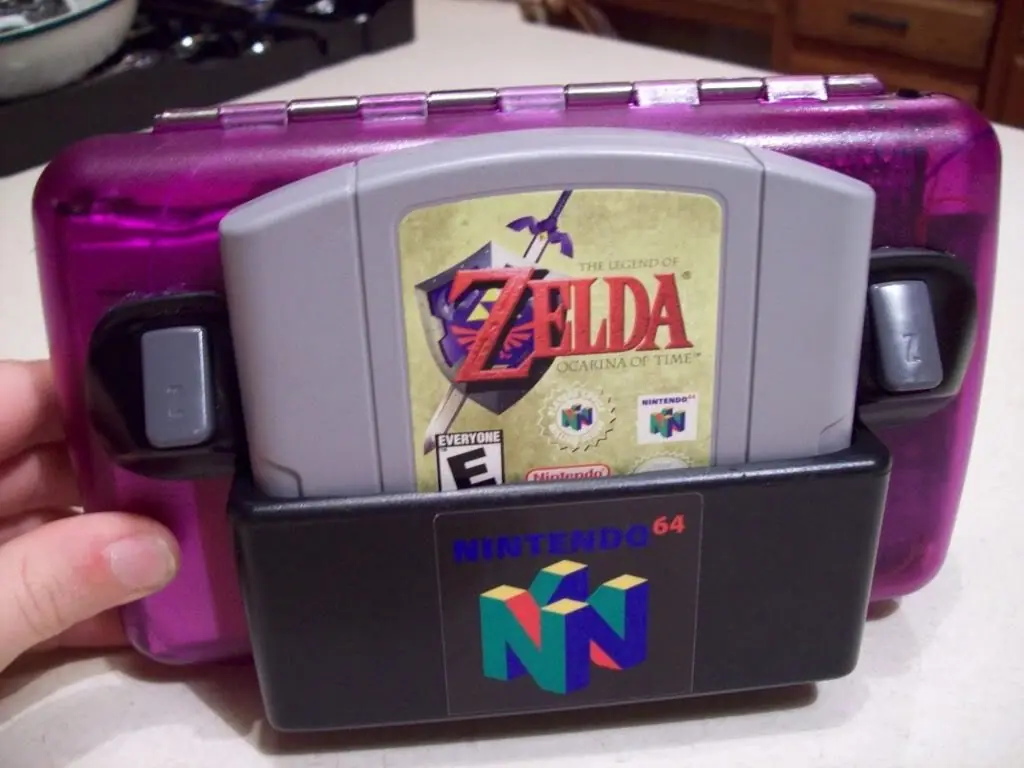

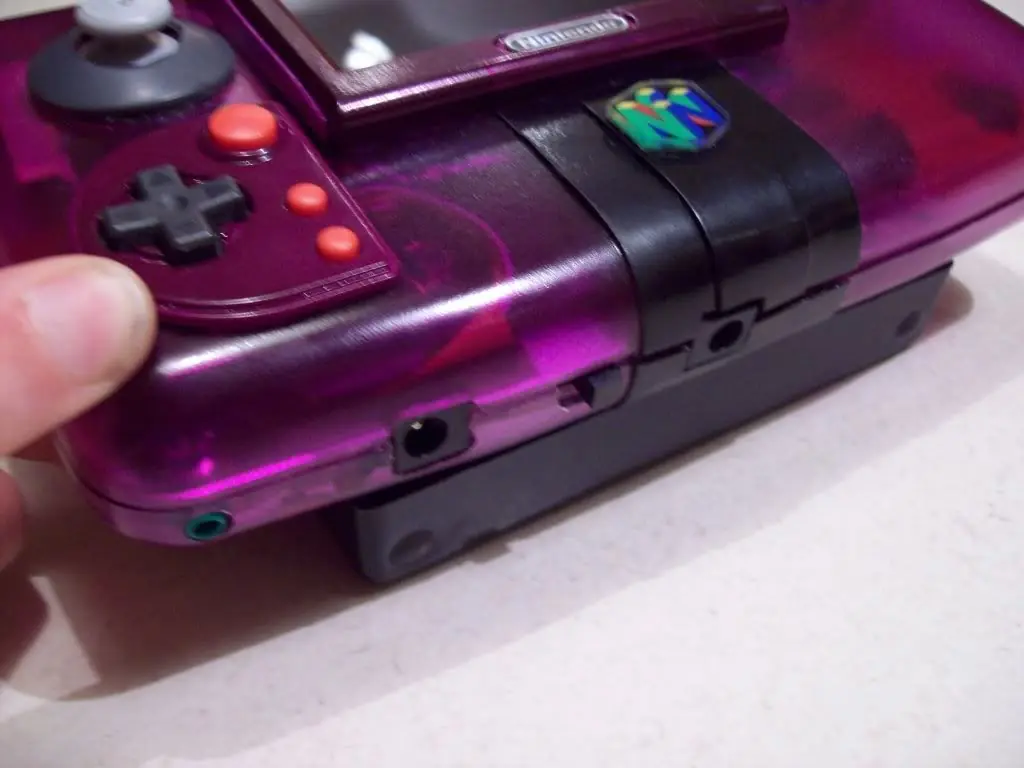

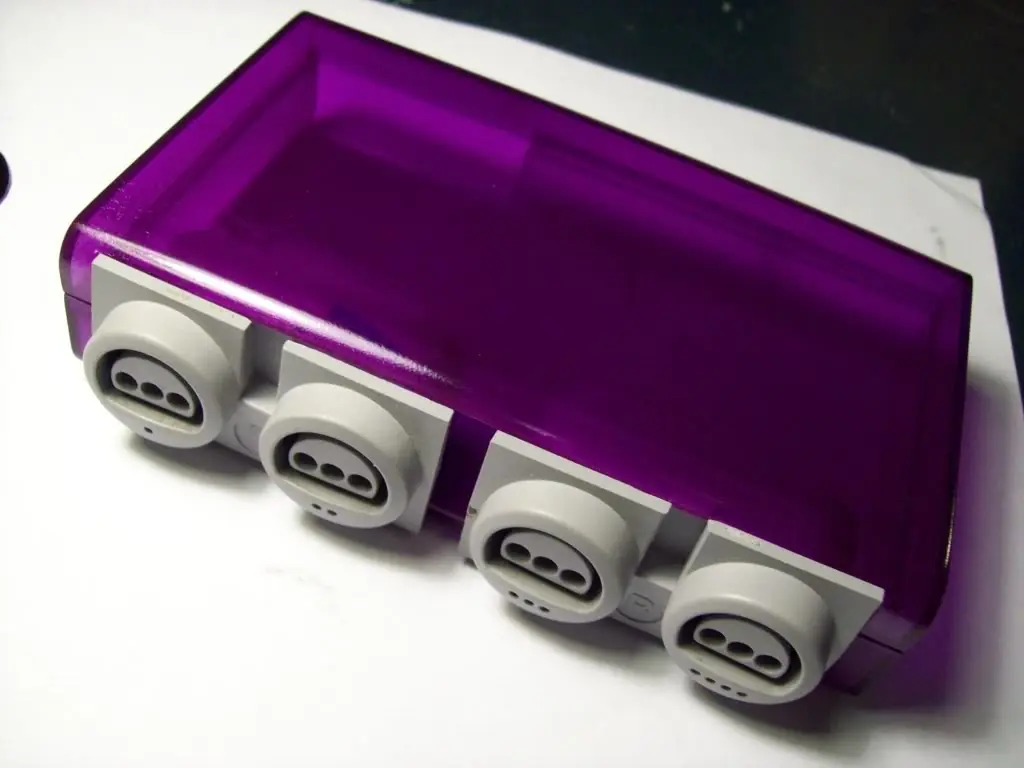

De aqui en mas te muestro fotos de como armarla.
Bueno es todo espero les haya gustado, gracias por pasar
