Hola a todos de nuevo
Esta tarde les traigo este post:
Armate tu candado electronico por menos de 2US. Versión 3.2
Aqui les traigo la tecera versión de este candado
Como prometí en la versión anterior, trae un nuevo complemento que es el Lock And Unlock® para usar un motorcito que abra o cierre la puerta.
Empezemos!
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Funcionamiento:
El candado trae una nueva configuación en la base.
Usemos de ejemplo la clave 1234, los digitos que impedirán abrir nuestra puerta son los 5678.
Entonces, se emplea un transistor PNP, que debe ser polarizado negativamente, los digitos 1234 están conectados a masa, y 5678 a VCC, entonces, al introducir la clave correcta, pulsamos 'Unlock' y se abre la puerta.
Ahora, si pulsamos una incorrecta, el transistor se polariza positivamente, pero como tiene una resistencia a GND, asi impide crear un corto circuito. Entonces si se pulsa enter, la cerradura no abrirá.
Cuando se haya abierto la puerta...
Si abriste la puerta, y ahora quieres cerrarla, simplemente presionas 'Lock' y se vuelve a cerrar.
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Circuito
Este es el circuito:

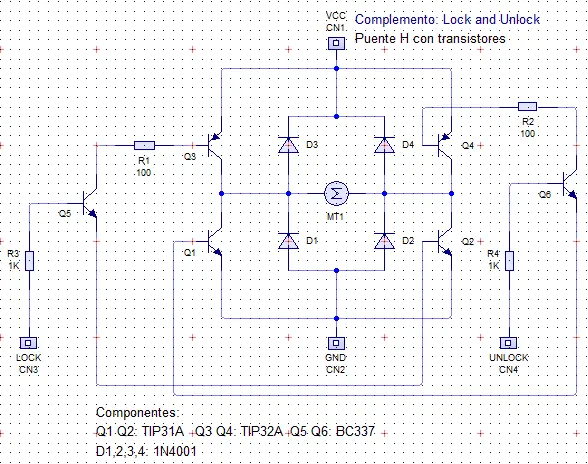

Complemento Lock And Unlock®
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Puntos y características:
Voltaje de alimentación: 5V
Amperaje requerido: 20mA en uso, 1uA en Stand-By
Complemento Lock And Unlock®
Voltaje de alimentación: 5V
Amperaje requerido: 100mA en uso (lock o unlock) 1mA en Stand-By
Gracias a los que me corrigieron, no eran 5000 combinaciones, sino 256, pero aun así, mantienes al intruso un ratito rompiendose la cabeza

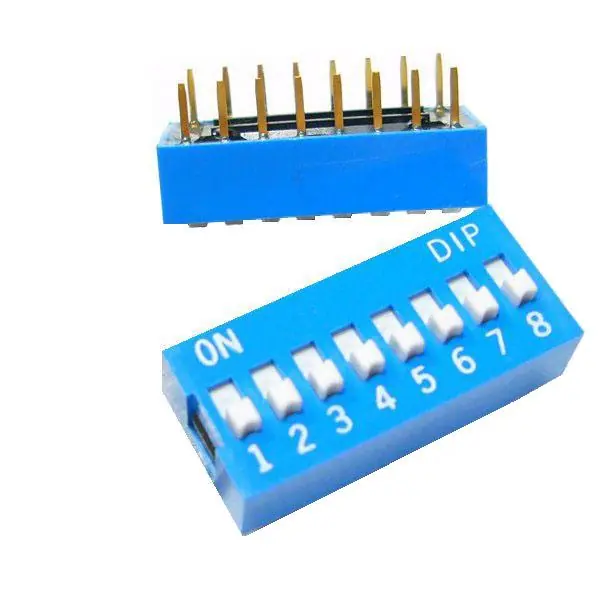

Usa un DIP Switch de 8 palancas:
En el circuito del candado hay 2 conectores que dicen: LOCK y UNLOCK, esos deben conectarlos al Complemento Lock And Unlock® a los 2 conectores correspondientes del complemento.
Esperen las proximas versiones
La proxima versión que será la 4.3 incluye:
*Rango de alimentación de 5V
*Candado con tecnología TTL (Lógica transistor a transistor)
*Mas de 5000 combinaciones
*Bajo consumo
*Complemento: Lock And Unlock®
*Bajo numero de componentes del candado.
*Diseño simple para aquellos que van iniciando en la electronica
*NINGUNA versión llevará componentes dificiles de encontrar
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Para el que le gusta la electronica, visita mis otros post:
Bueno, eso es todo
Si tienen dudas me avisan, ya sea comentando o por MP
