Por esta instructable, voy a repasar algunos de los fundamentos por si te interesa construir una computadora de mano N64 sistema portátil Paso X Paso
Antes de empezar esto, hay que aprender las siguientes habilidades:
Básica para moderar nivel de habilidades de soldadura. Esto significa que cuando digo que usted necesita para conectar el punto "A" al punto "B" que entienda y tenga la habilidad con el soldador para hacerlo. Soldadura no es súper difícil, así que si usted no sabe, usted podría aprender con relativa rapidez antes de intentar esto.
Habilidades generales de casos de construcción. Cuanto más trabajo que usted pone en su caso, mejor se va a ver. He estado haciendo este tipo de cosas durante un tiempo, así que fue capaz de hacer que todo parezca bastante limpio. Esto requiere de una planificación y una mano firme con un Dremel, un cuchillo Xacto, papel de lija, y pintura.
Las piezas que se necesitan:
Un N64
3,8 mm y 4,5 mm de destornilladores para desmontar Gamebit el N64
Baterías (Li-poli, NiCd, etc Lo que usted prefiera)
Controlador: o 3 ª parte o original. 3 ª controladores de otros fabricantes tienen mejores palancas de mando, en general, y son preferibles.
Pantalla: He utilizado una pantalla de 3,5 pulgadas de eBay. Cualquier pantalla funcionará siempre y cuando se escurra de 7,4 voltios, y acepta la entrada de video compuesto.
Amplificador de Audio: He usado un amplificador de audio HMDX. Estos se pueden encontrar en eBay. Puede utilizar cualquier amplificador de audio que prefiera sin embargo.
Caso clínico: Se puede usar cualquier cosa más o menos como un caso. Mi caso es bastante pequeño, es posible que desee comenzar con un caso más grande para que pueda caber todo en la mayor facilidad.
El primer paso es desmontar el N64. No voy a entrar en mucho detalle sobre esto, pero es bastante simple. Utilice el destornillador de 4,5 mm Gamebit para quitar los tornillos de su N64. Una vez hecho esto, tendrás que quitar los tornillos Phillips de los sumideros de calor de aluminio en el N64. Usted tendrá que eliminar todo el calor de aluminio de gran material de fregadero. Aquí hay una foto de lo que su N64 debe ser similar a cuando se retira de la caja y listo para empezar a trabajar en.
Ahora que ya eh quitado la placa base del N64 está la cubierta, tendre que quitar todos los puertos y el interruptor de encendido. Esto incluye el A / V puerto de salida, puerto de alimentación, puertos de controlador, y el de encendido / apagado. Cuando se hace eso debe tener el N64 placa base con un solo cartucho de la ranura, ranura de extensión (el de la parte inferior del tablero, en la ranura del cartucho) y la ranura de expansión.
Si tiene espacio en mi caso, puede salir del puerto de extensión en el N64, pero para ahorrar espacio, es mejor quitarla. El primer paso es sino simplemente desconectando la ranura del cartucho desde la parte superior de la placa. La ranura del cartucho debe salir con poca dificultad para no hacerlo. Cuando la ranura del cartucho se ha desconectado,se tiene un par de opciones sobre cómo eliminar la ranura de extensión. He utilizado una dremel y la rueda de corte para cortar y luego romperla con alicates. Se puede desoldar, se puede quitar de esa manera.

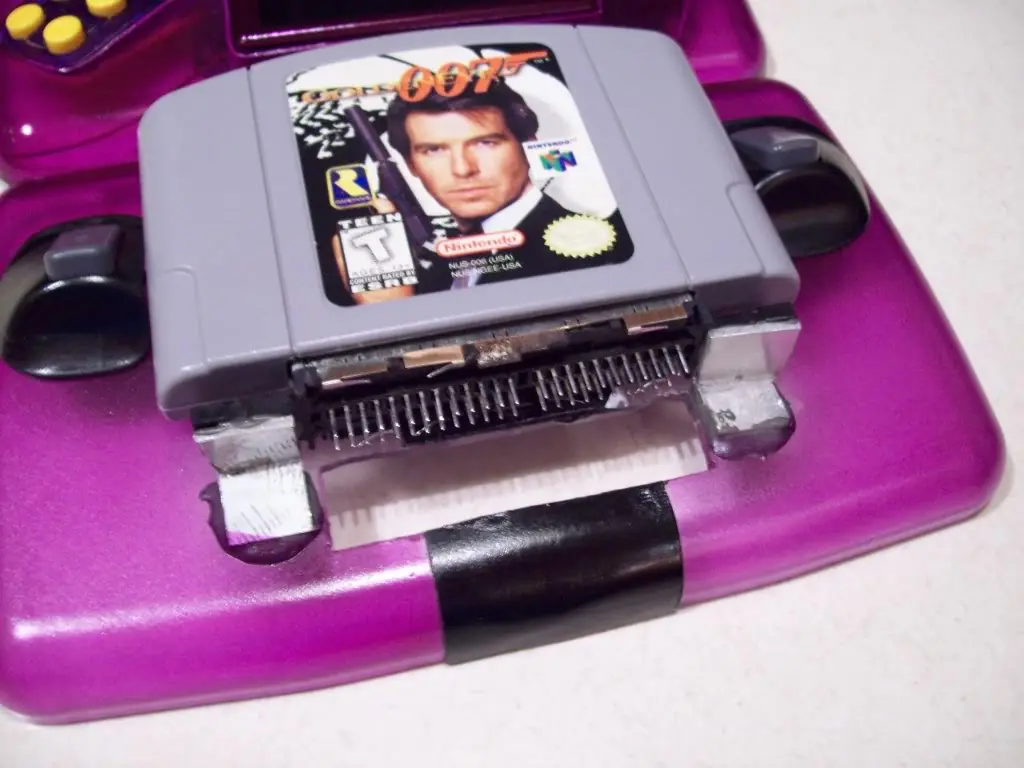

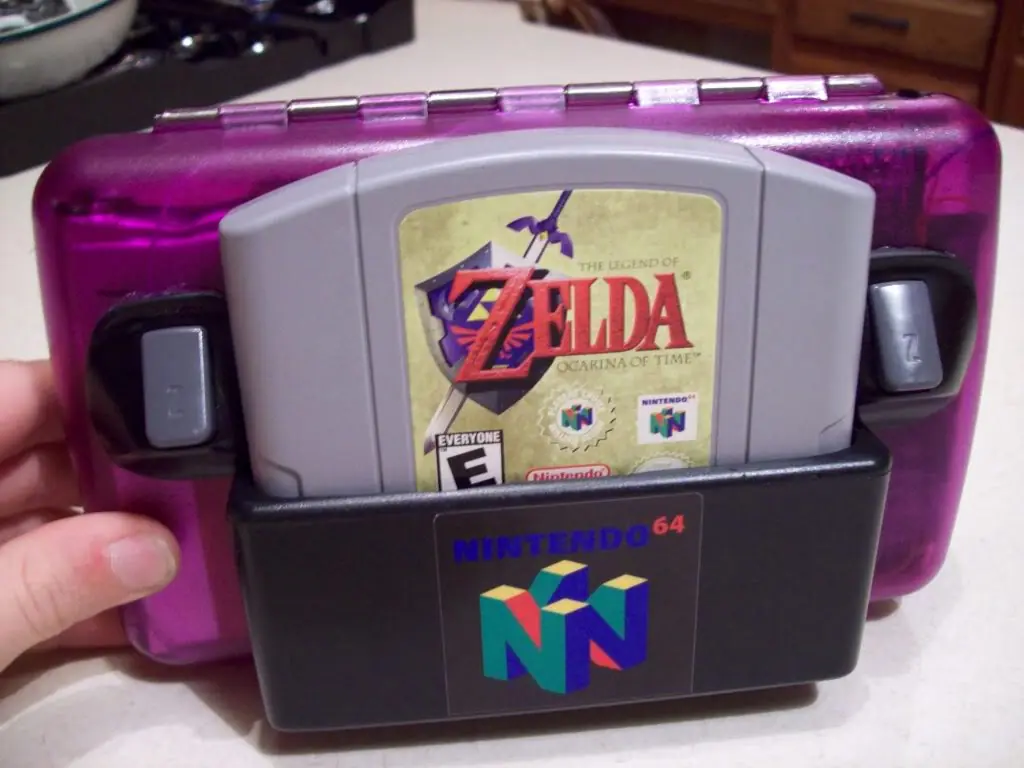

Una vez que tuve el puerto de extensión se elimina la ranura del cartucho, tendre que volver a conectar la ranura del cartucho. se suelda un cable a cada pin en la ranura del cartucho y luego de vuelta a la plataforma de la soldadura correspondiente en el N64. me asegure de que todos los cables tienen la misma longitud, y no más de 3-4 pulgadas de largo. Si lleva a la ranura del cartucho mucho más lejos de la N64 que esto podría tener problemas.
Ahora en su caso, el diseño tendrá que ser lo que ocurra. En la mía, me corté las guías de los botones de mi control y las pegué en mi caso. También tendrá que cortar un agujero para montar la pantalla en. La pantalla que utiliza viene con un bisel, que pegué en mi caso, por lo que no tiene que preocuparse por cortarme el agujero de la pantalla perfectamente cuadrada.
Una vez en su caso, se puede empezar a pegar algunos de los componentes electrónicos in Empecé con el N64, a continuación, los botones, a continuación, la pantalla, a continuación, el amplificador de audio, y luego las baterías y el regulador de voltaje. Las necesidades N64 2 tensiones diferentes, 3,3 V y 3,3 V 7.4.v Para llegar tendrás que renunciar 7,4 con un regulador de voltaje PTH08080was de Texas Instruments
se puede comprar uno de estos aquí
Es difícil de explicar en el texto cómo cablear este regulador, echar un vistazo a la imagen diagrama que he incluido. Se necesitará un condensador de 16V 100UF y una resistencia de 2K para cablear
Por mi portátil que utiliza baterías de litio polímero, que son más difíciles de alambre que Nicad o las pilas NiHM, pero duran más y tienen mayor capacidad. Voy a dar un par de diagramas sobre cómo conectar las baterías de Lipo si esa es la ruta que elija tomar.
Estas son las baterías que utilizan:
Circuito de protección para estas baterías:
Cargador:
Cuando realice el cableado de estas baterías que se necesita para instalar una toma de carga en tu portátil en algún lugar. Además, tendre que conectar un interruptor on / off entre la línea de 7.4V y el N64

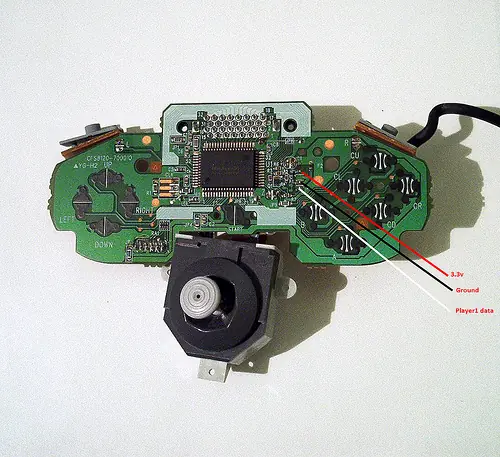

Cableado del controlador es bastante simple. Hay 3 cables de conexión entre un N64 y un controlador. El cable rojo del controlador se conecta a 3.3v en el N64, el cable negro se conecta a tierra, y el cable blanco se conecta a los datos del jugador 1. Me han llamado estas conexiones en las fotos.
Aquí algo de información sobre el amplificador de audio HMDX que he usado. Para conectar el control de volumen que necesita para conectar un botón a la señal de volumen + y tierra, y otro botón para el volumen - de la señal y tierra. He marcado casi toda la información que necesito en mi esquema. Puede utilizar un par de speakears 8Ohm de RadioShack, o si tiene espacio, sólo tiene que utilizar los altavoces conectados al amplificador viene haciendo
Tndre que conectar la pantalla demasiado, por desgracia no tengo ninguna foto de la parte interna de la pantalla, o diagramas. En general, sin embargo, las pantallas de 3,5 pulgadas de eBay son relativamente fáciles de trabajar. Hay por lo general 3 o 4 conexiones en estas pantallas
El cable negro se baja
El cable rojo será de tensión in Estas pantallas de correr de 7-12v
Amarillo será la entrada de vídeo.
Si hay una conexión cuarto por lo general es otra entrada de video. Usted puede simplemente ignorar esto.

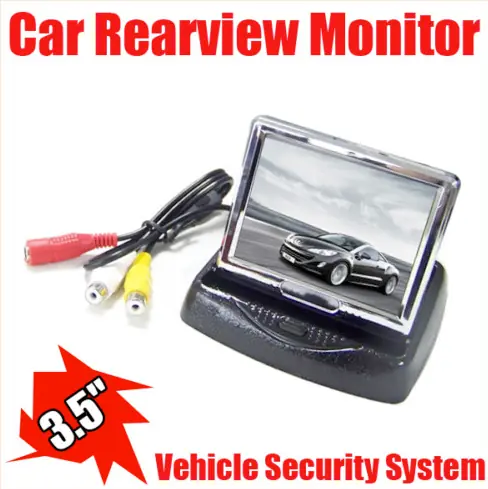

Esta es la pantalla que he usado. Buscar en eBay y se ouede encontrar. Hay un montón para elegir, por lo que no he incluido un enlace.

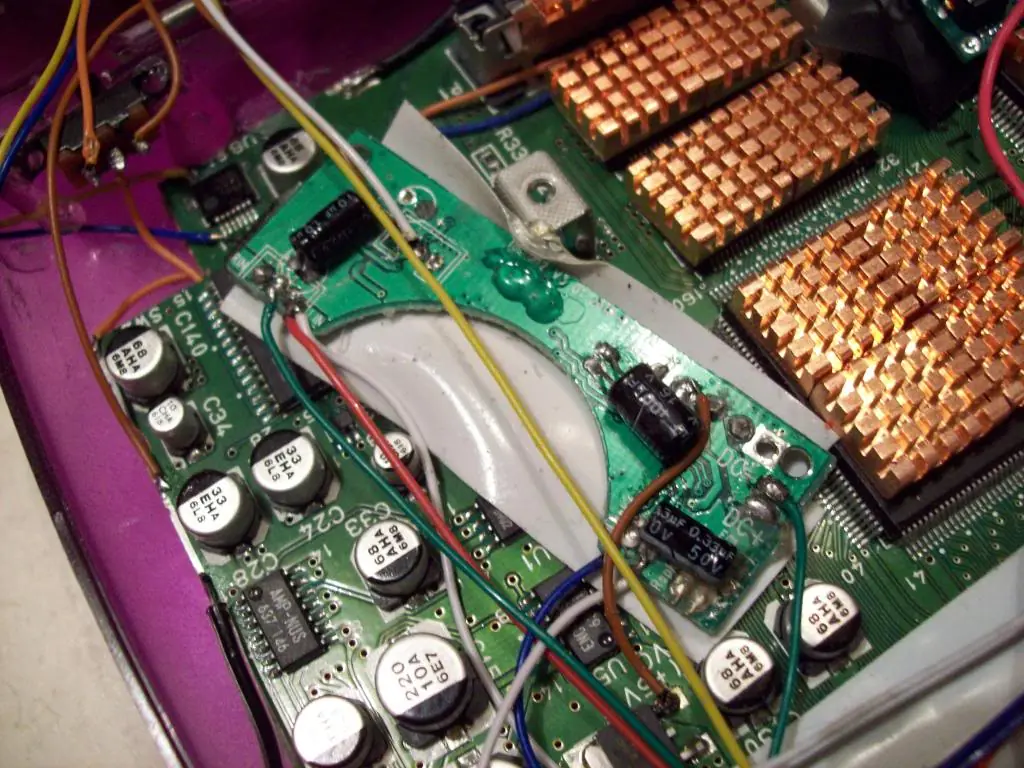

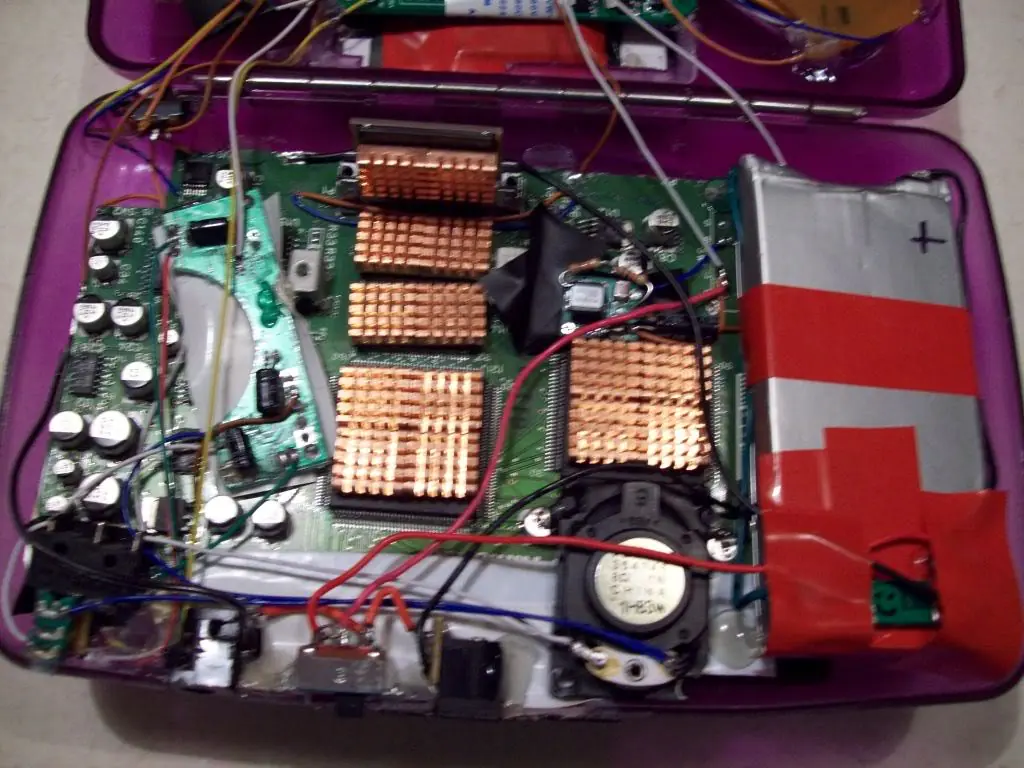

Un pequeño detalle último es disipadores de calor. Los 3 principales fichas en el n64 se necesita disipadores de calor en ellos con el fin de mantener la calma. He utilizado algunas ram disipadores de cobre de eBay.
Estos, para ser exactos: el vínculo de eBay
Estos disipadores de calor vienen en paquetes de 8. Usted necesitará por lo menos 12. Cuatro por chip.
Esa es toda la información básica. Todo esto es más allá de las decisiones de tipo de prueba y error, y el caso del diseño. Esto es todo de los diagramas de cableado y mis debería bajar a un buen comienzo.

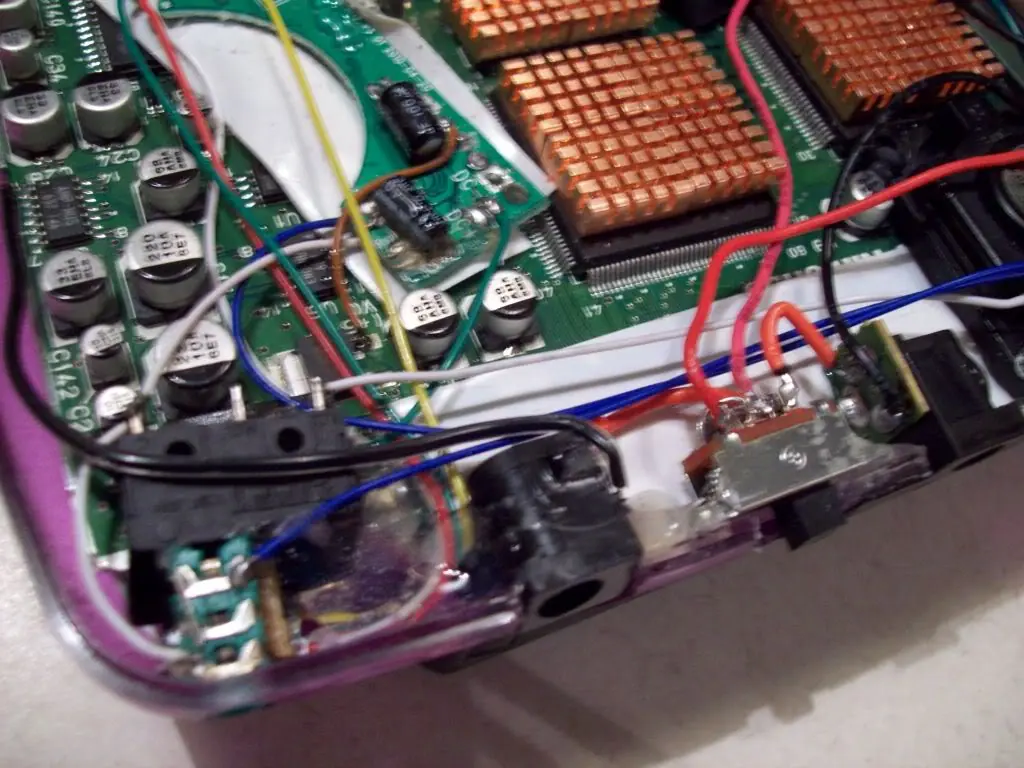

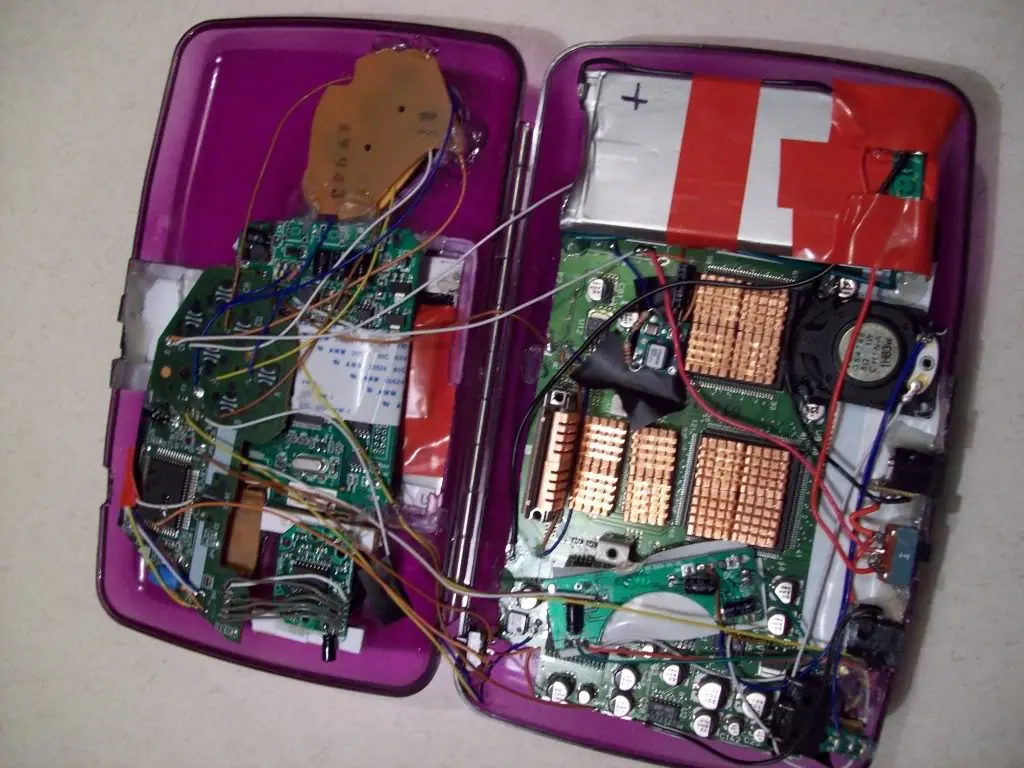

Las siguientes son las fotos que tengo de los internos, sólo para darles una idea de cómo he elegido para instalar todo.
Sé que ha pasado un tiempo desde mi última actualización, pero he hecho un gran progreso!

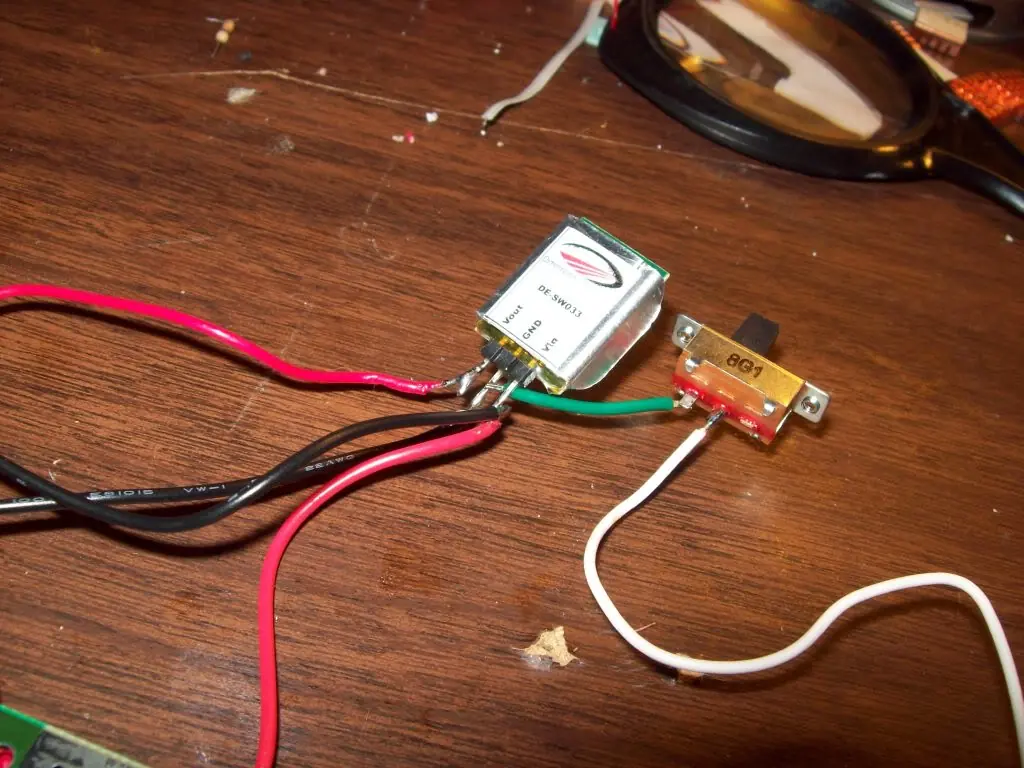

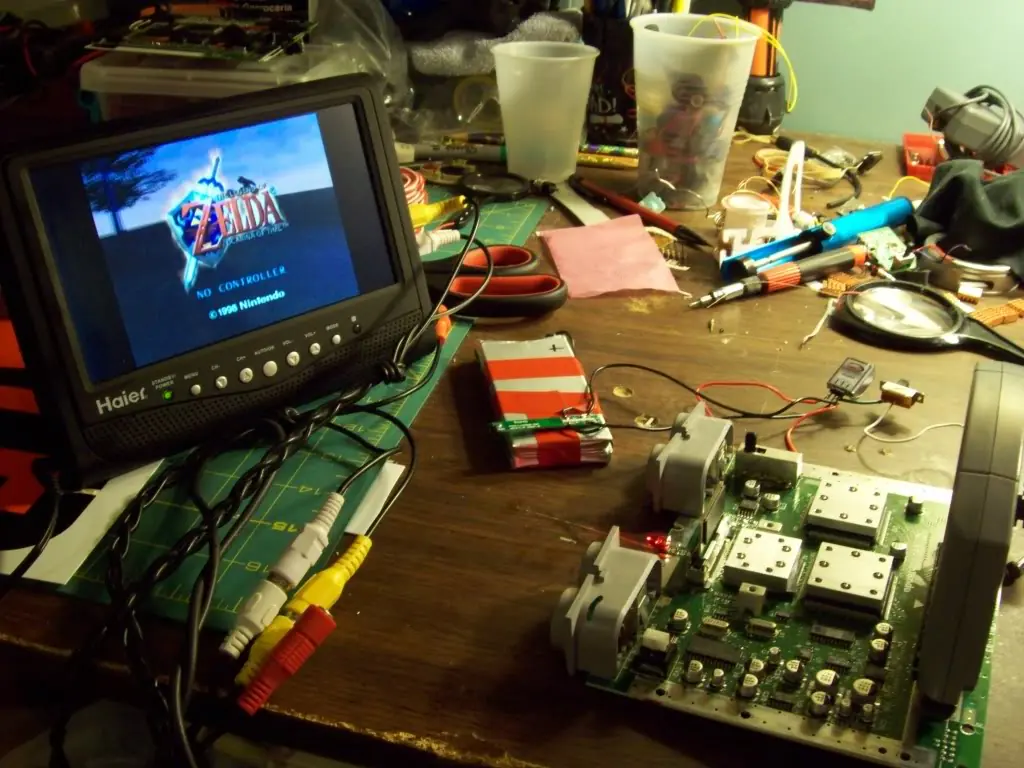

Baterías todos conectados a mi regulador de 3.3v.

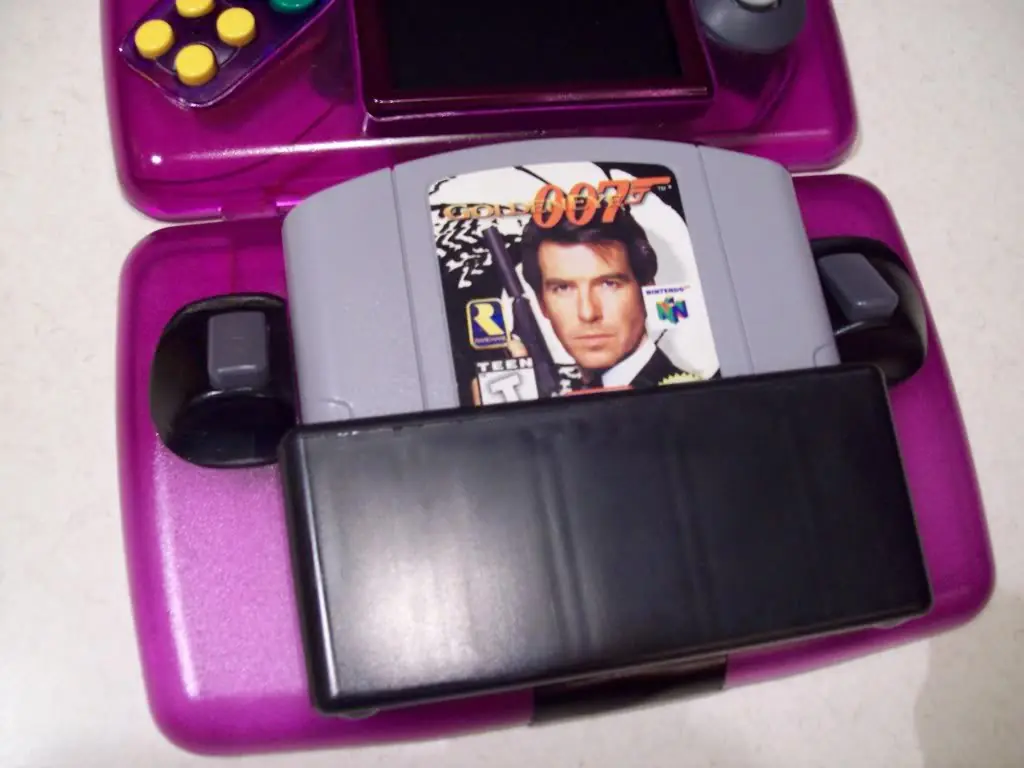

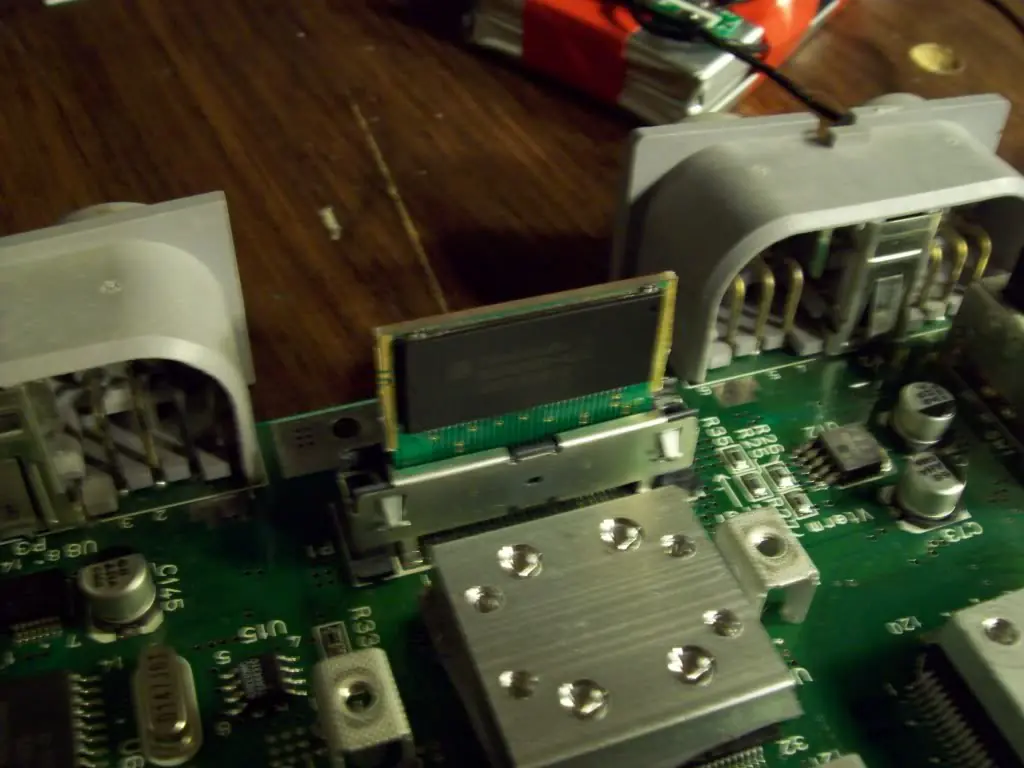

Perfil y pack de expansión, no estoy reubicación para este portátil.

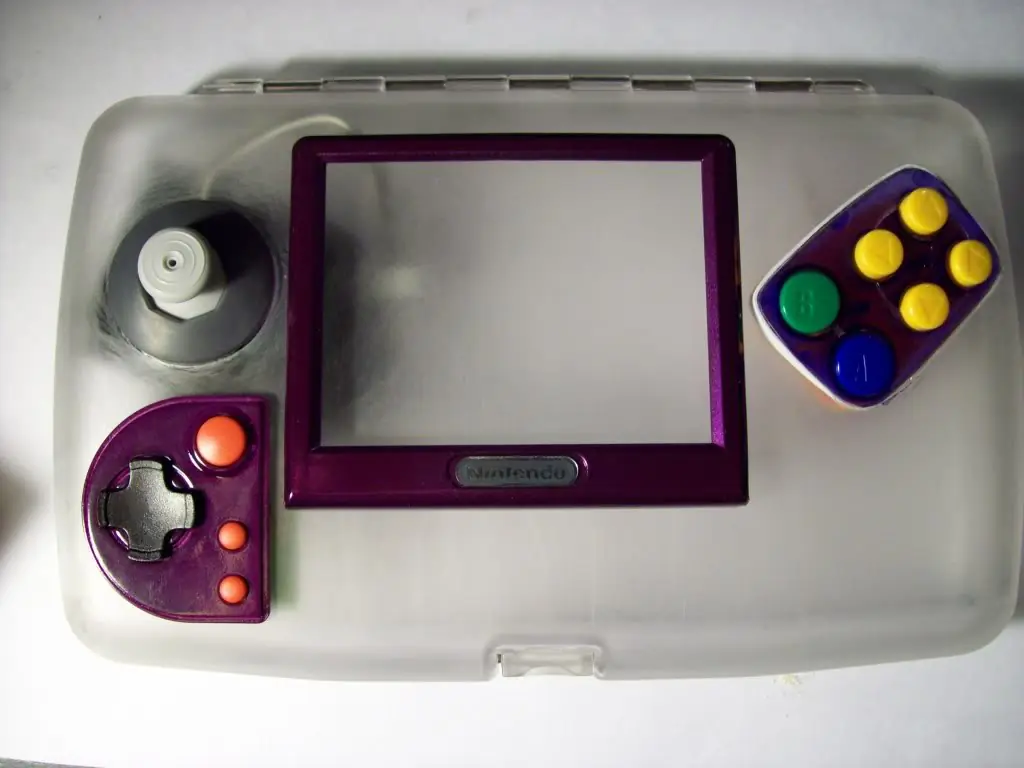

Prueba de ajuste antes de instalar todos los componentes electrónicos ...
Todavía tengo que decidir sobre la colocación de altavoces y perforar algunos agujeros para los que, también tengo que decidir sobre carga / juega lugares jack y los agujeros de perforación de esos también. Después de todo esto se hace voy a necesitar para comenzar a instalar dentro de todo!

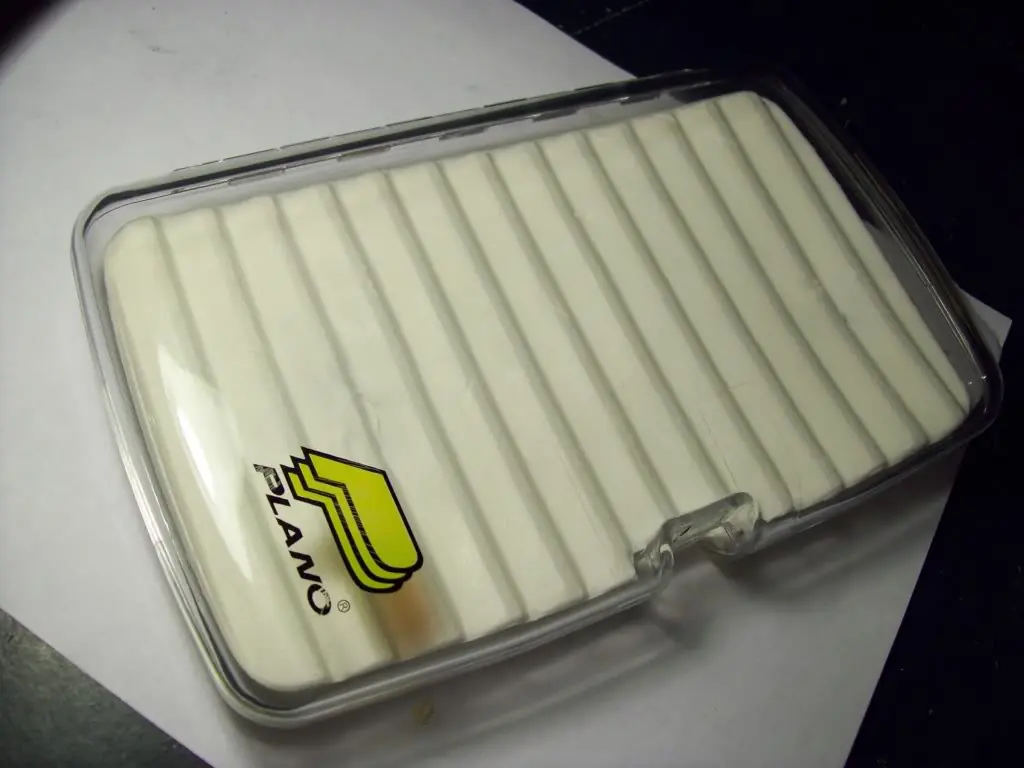

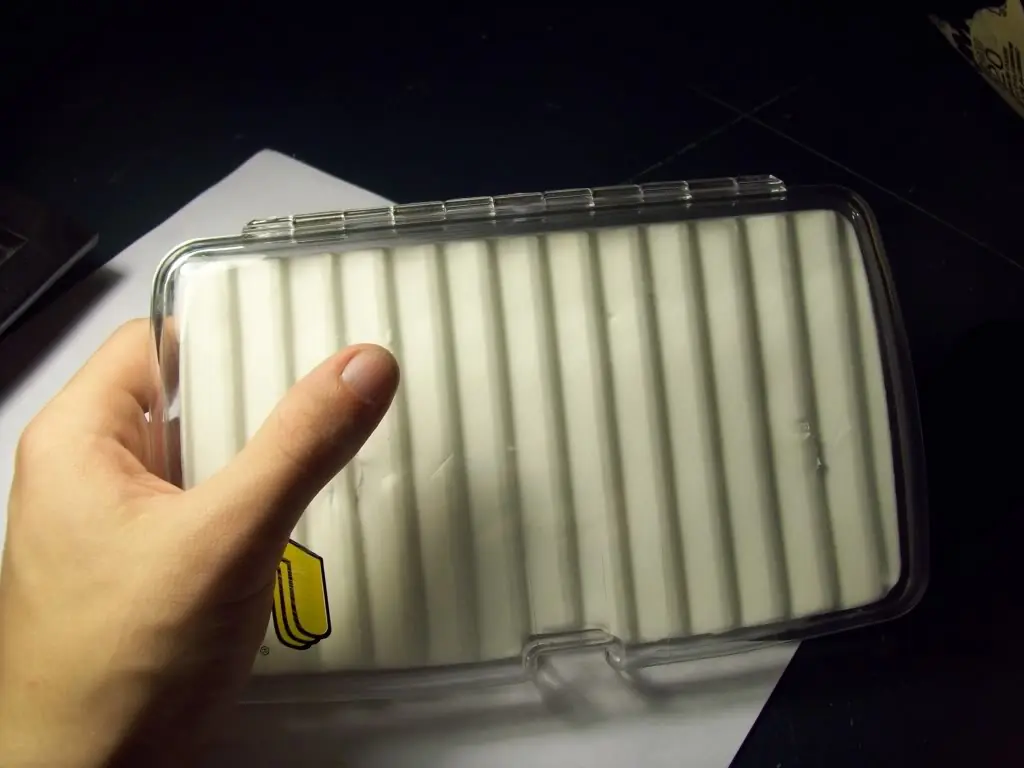

La pesca Plano caja de señuelo. Esta cosa es el tamaño perfecto.

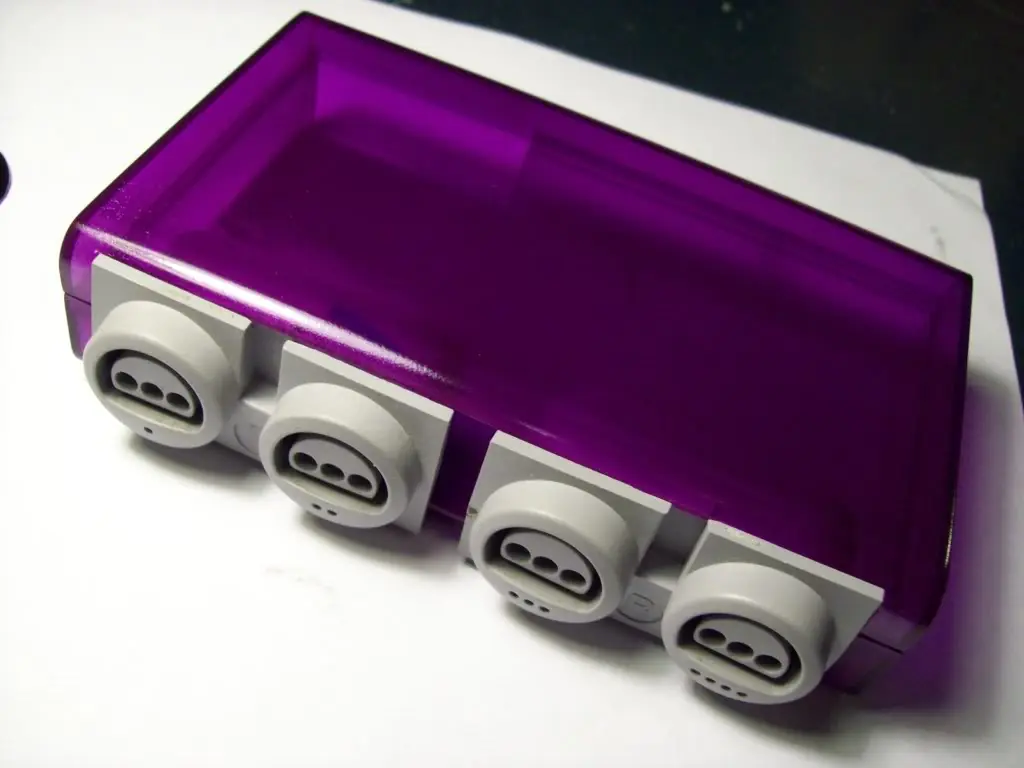

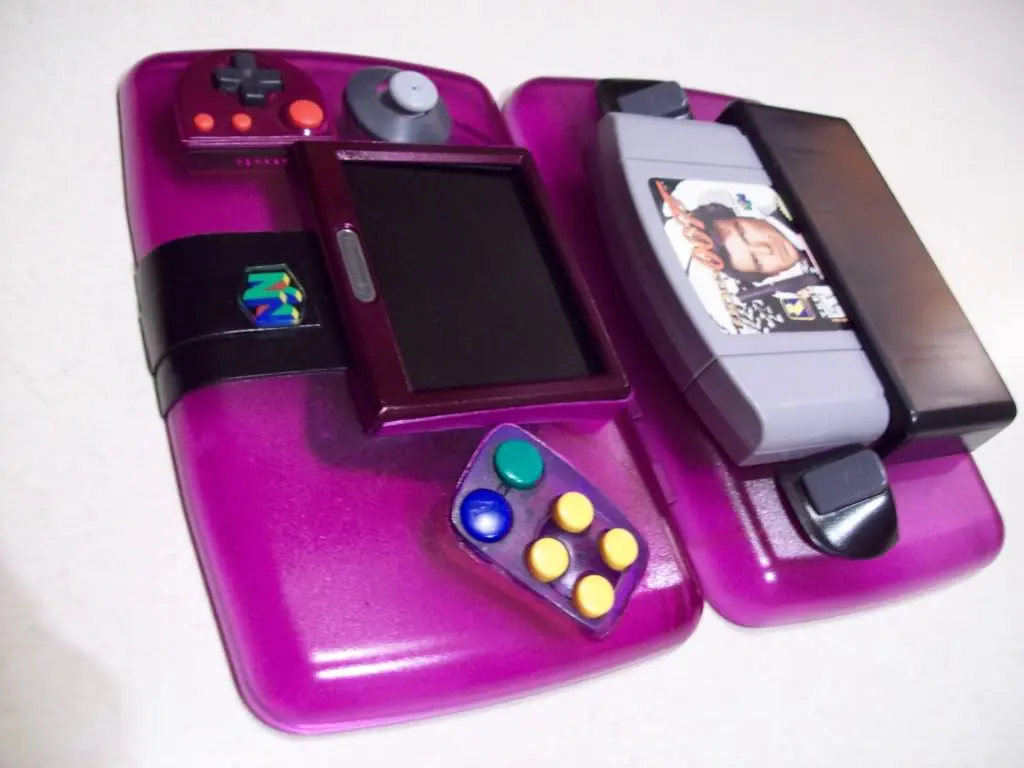

Externa 4 jugadores caja de puerto de mando, incluirá también A / V en la parte posterior. Hice esto desde la carcasa de plástico transparente mi ipod touch se empaquetó in Se ha pintado de color púrpura transparente para que coincida con el resto del sistema.

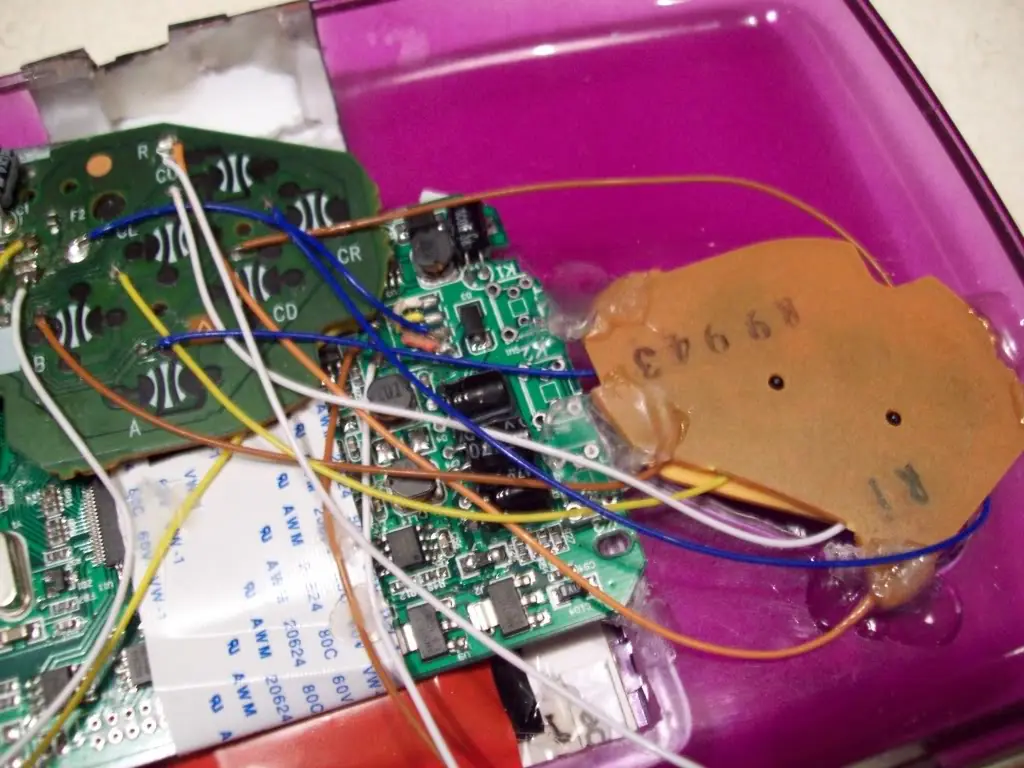

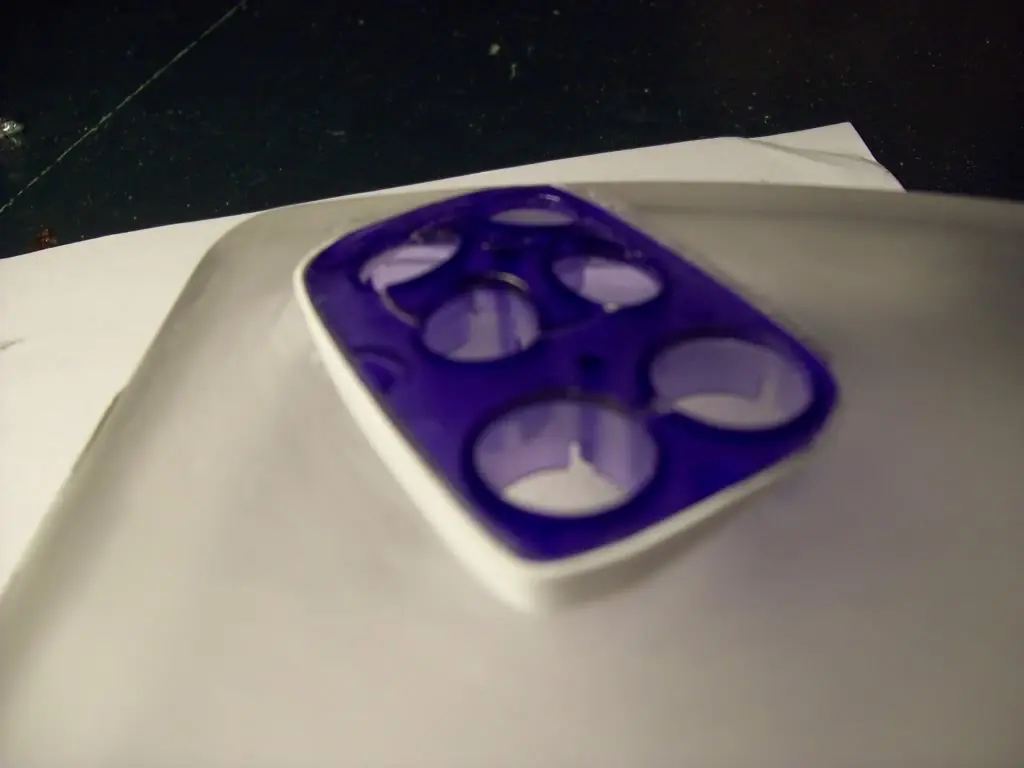

A, B, C y la almohadilla de botón.

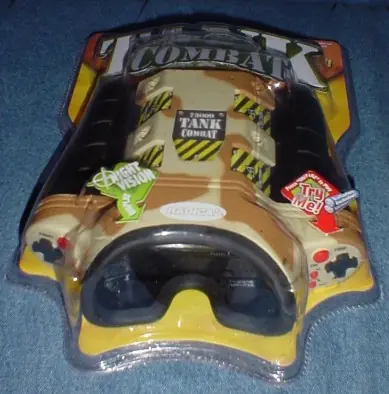

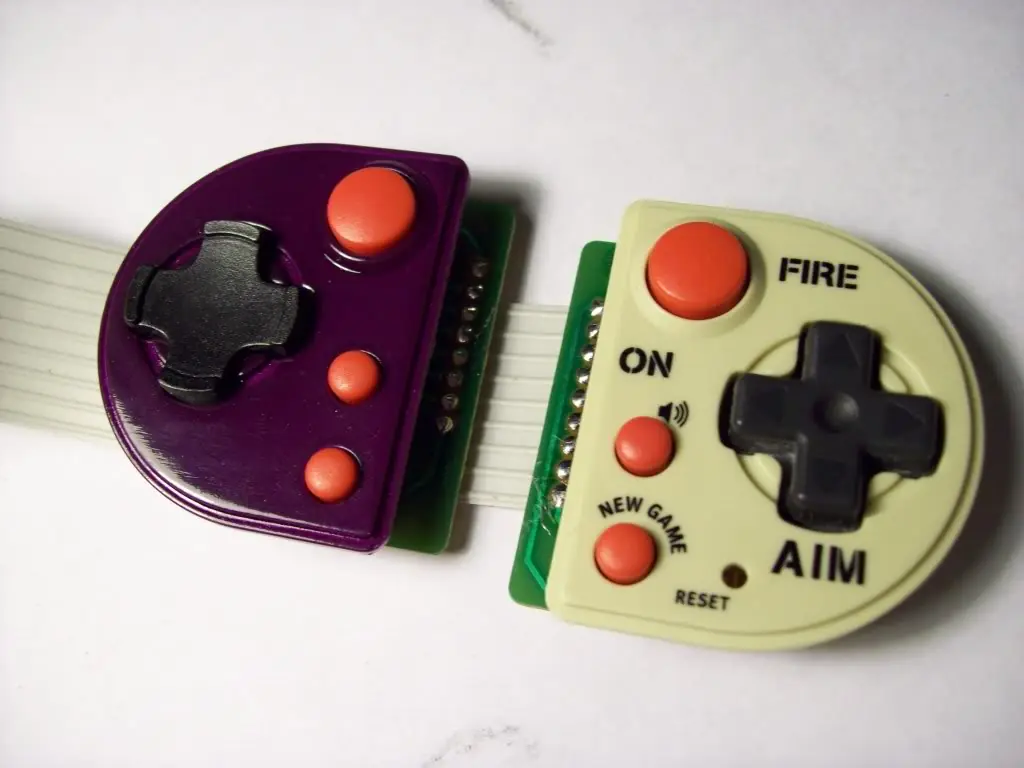

Controles de botón de Radica Tank-Asalto juego..

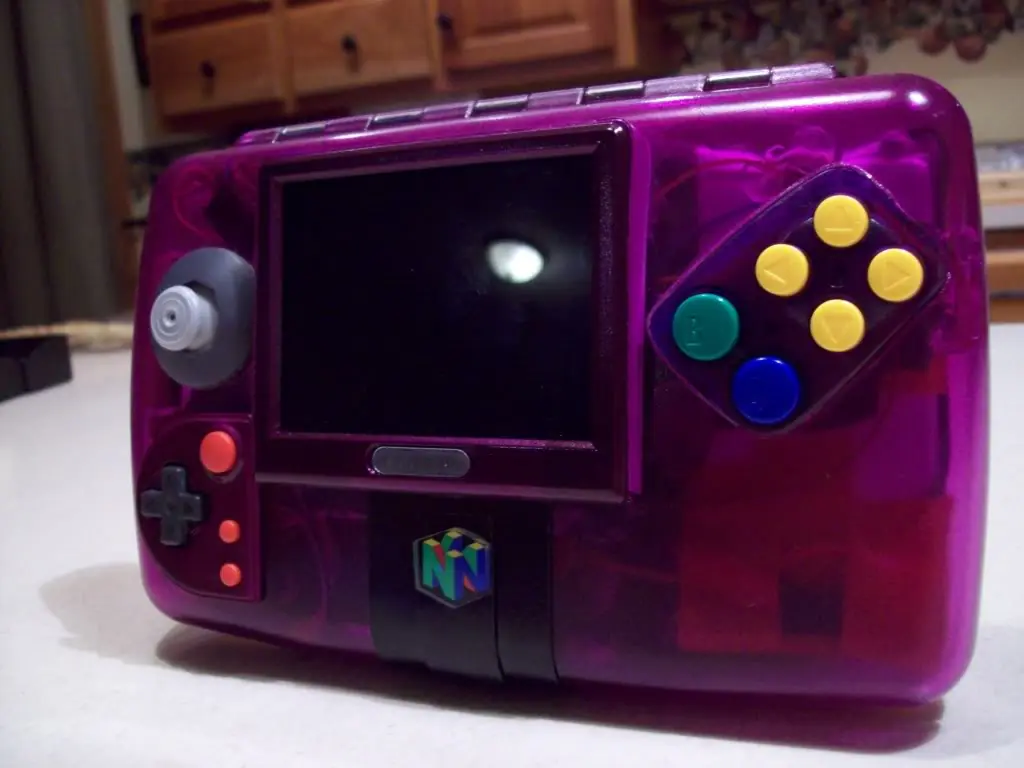

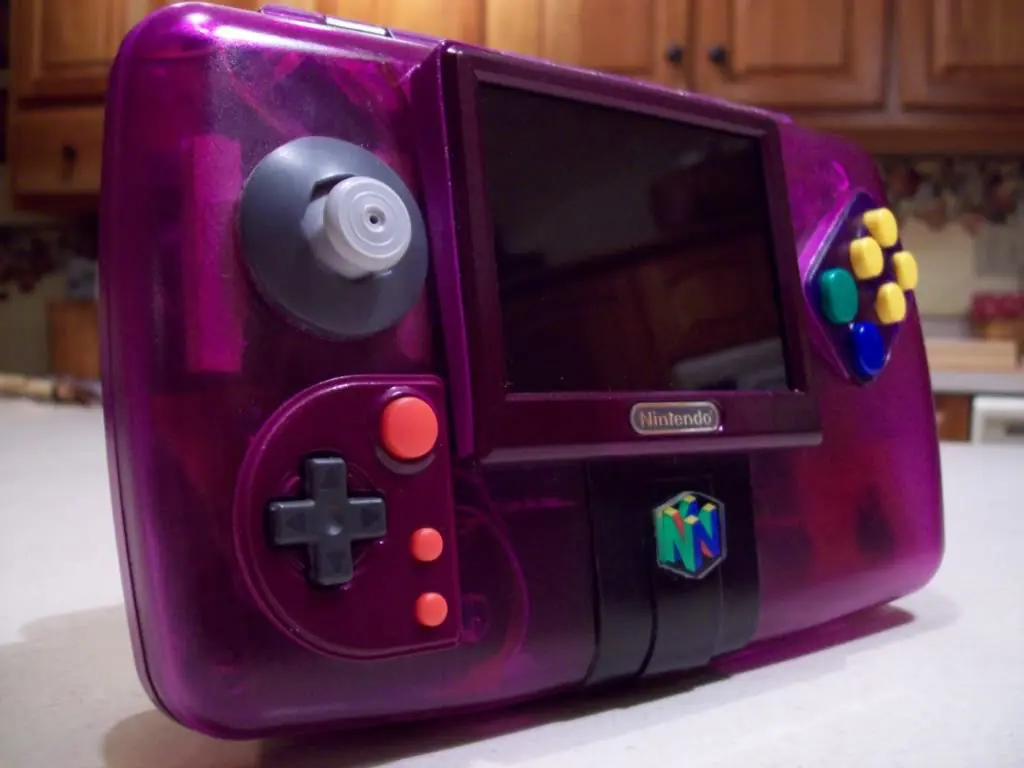

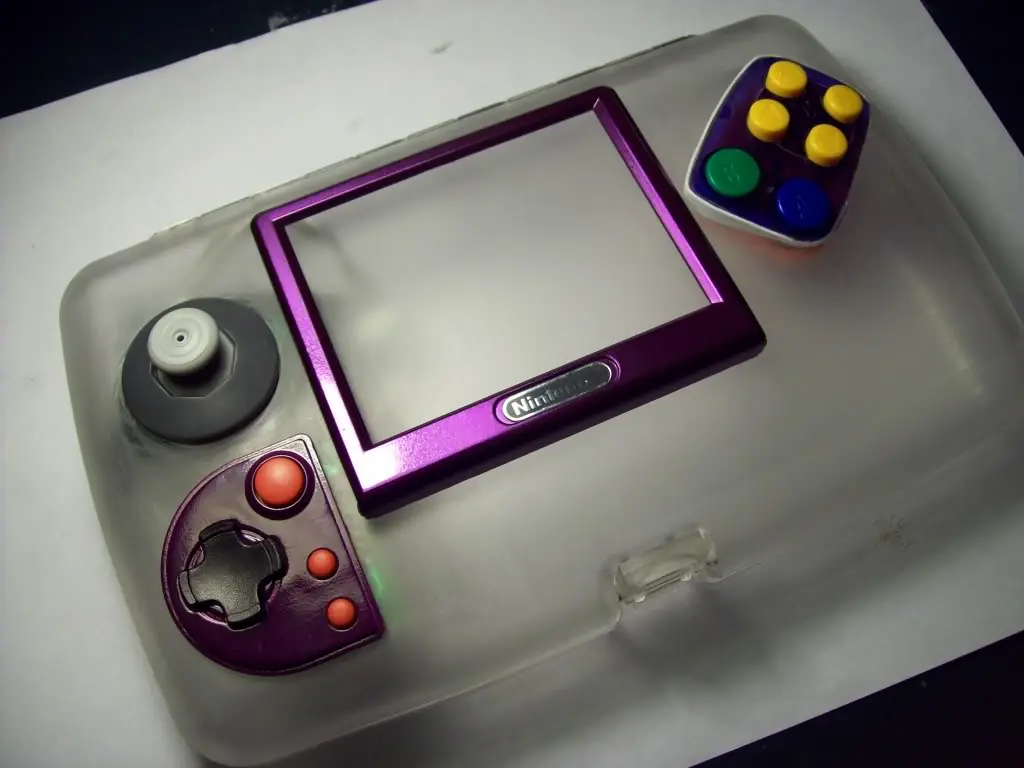

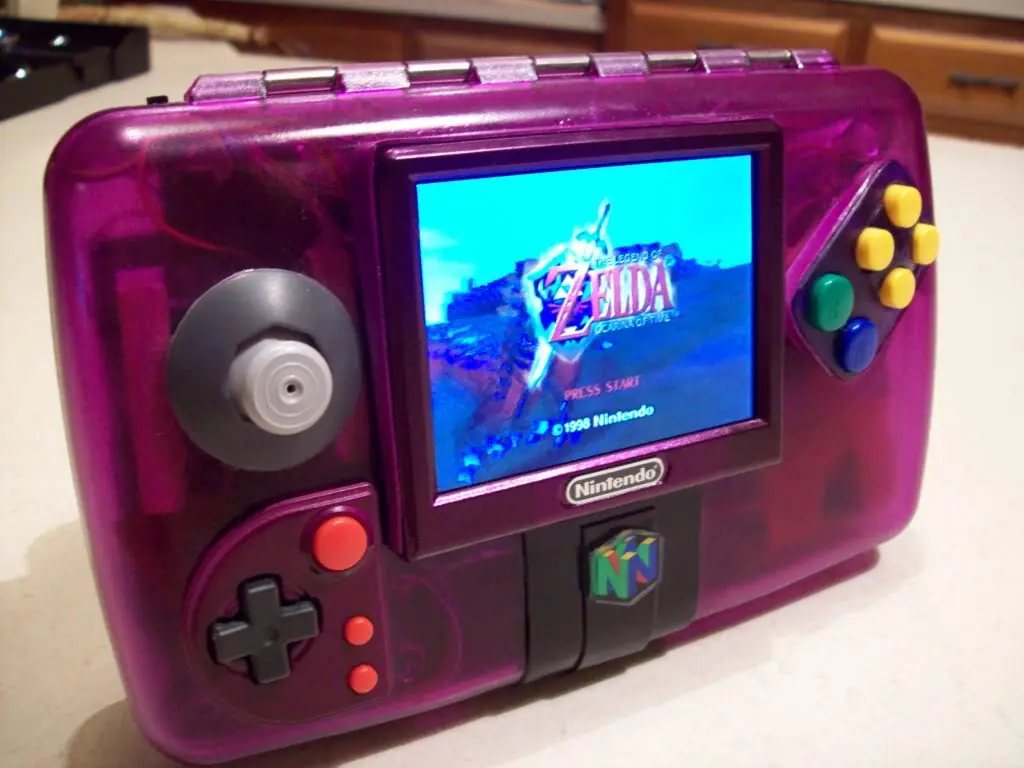

He estado trabajando en esto durante unas semanas. Todavía estoy haciendo mi caso, pero está llegando a lo largo también. Yo voy a pintar toda la cosa púrpura transparente, por lo tanto los Grape64 nombre.
Estoy usando una pantalla de 3,5 pulgadas y eBay un amplificador de audio que tome de Kohls por 10 dólares. El caso es un caso de la marca Plano destinado a señuelos de la pesca. Tuve que arrancar el relleno en el interior y fregar el pegamento durante unas horas, y luego se cubre de baba ido a deshacerse de los residuos. El D-pad, el botón Inicio y, a los controles de volumen son todos en una sola tarjeta que canibalizado de uno de estos juegos Assault Tank-, que también se enganchó en el fondo de comercio.

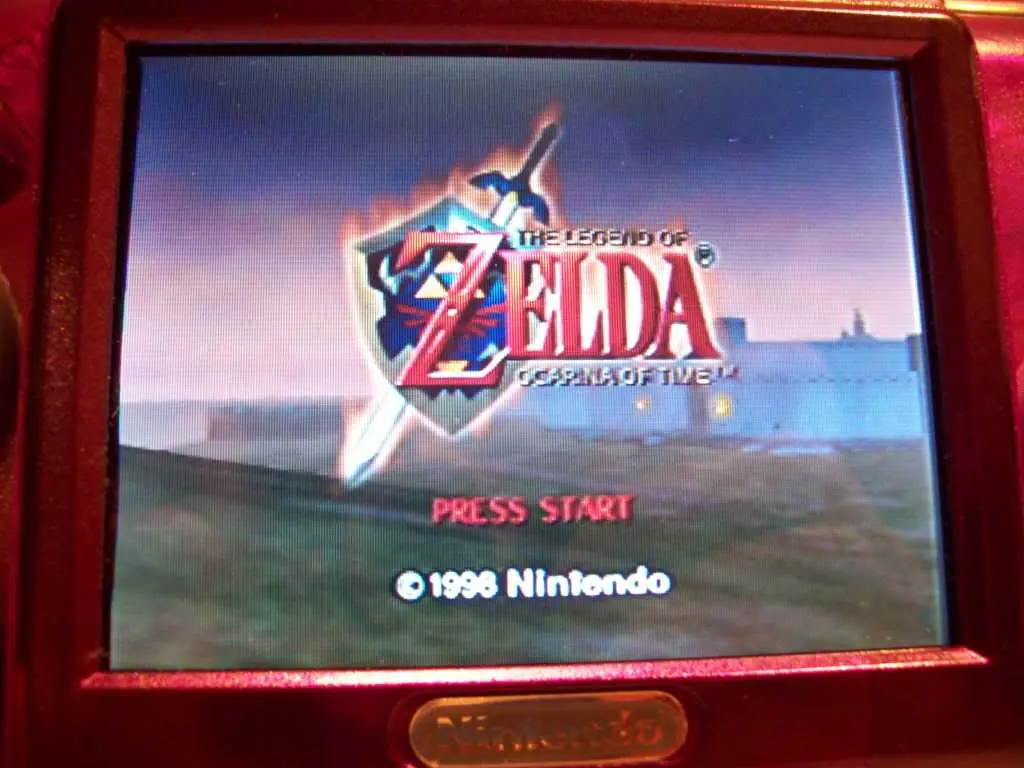

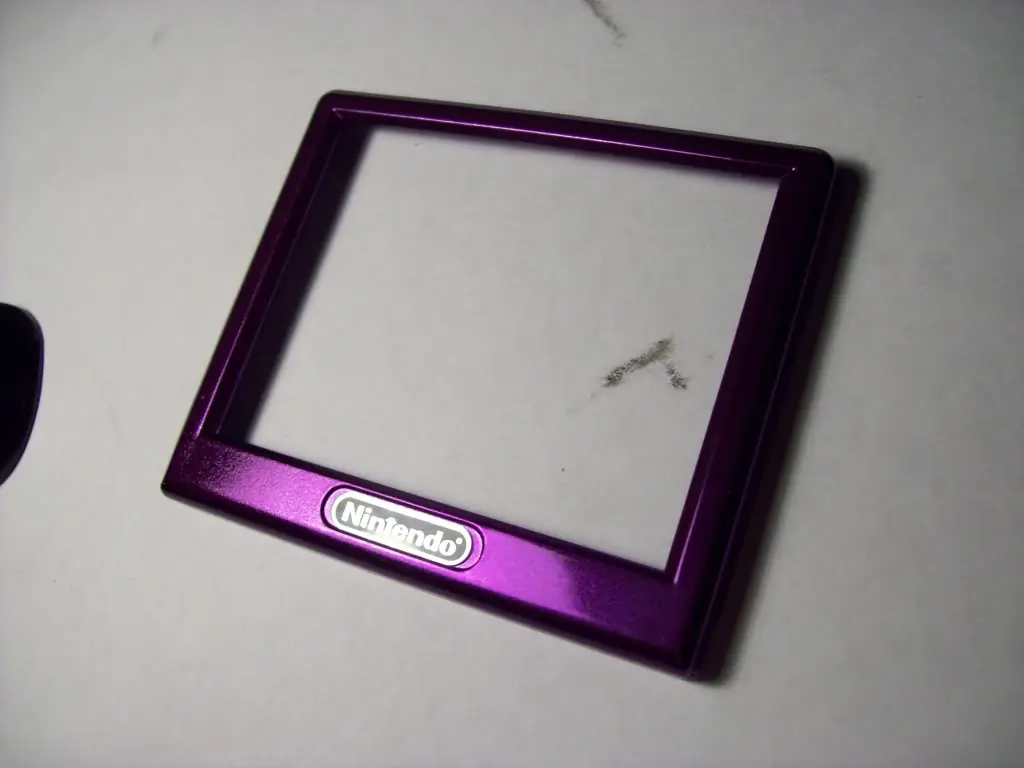

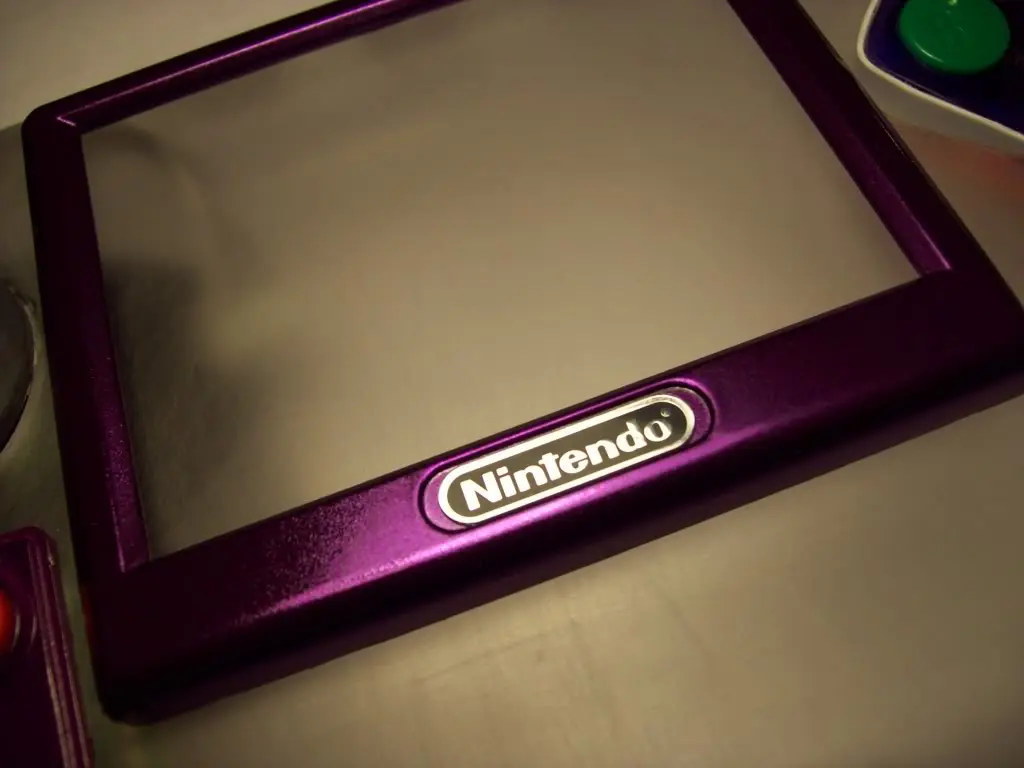

El logotipo de Nintendo en el bisel de la pantalla con sólo una coincidencia aleatoria encaja perfectamente allí. Tengo que a partir de uno de los 10 sps roto GBA sigo por ahí. Estoy usando el botón de la sección Z real a partir de dos controladores de first party como la R y los botones Z / L.
