estos son unos planos de cometas que encontre en kiteplans.org y que estan a nombre de matias botbol
no tengo la certeza de que sea @manolo12 pero ahy estan a continuacion
Barrilete Caja
Características
Tipo de viento: sin alas, velocidad media, con alas se adapta a brisas más suaves
Construcción: Mediana complejidad. Requiere costuras
Es desmontable por lo que puede plegarse para su transporte
No necesita cola, por la estabilidad que le da su estructura en celdas
Fig. 1
Materiales
6 listones de madera de 6 mm de diámetro:
4 x 80 cm;
4 de 17.3 cm
2 de 34.6 cm
Tela de poliéster o de nylon 54 cm de 1.50 m de ancho
18 cm de tubo de PVC flexible
120 cm de cinta de lino de 12 mm de ancho
Pegamento 150 cm de hilo para tiros
1 arandela de metal liviano
2 arandelas en D
Construcción
Cortá la tela como se indica en el molde (Fig.2).
Dejá 1.5 cm para dobladillos y costuras.
Cosé los dobladillos.
Uní los bordes laterales
Insertá, rectángulos de tela de 2 cm x 25 cm, donde se indica, para bolsillos para los largueros, abiertos por sus dos extremos
Fig.2
Estructura
Rebajá los listones a 2.5 cm del borde. (Fig. 3)
Lijalos, para evitar astillas
Cortá el tubo de PVC :
8 x 1.5 cm de largo
2 x 3 cm de largo.
Fig. 3
Cortá los trozos de 1.5 cm como se indica en
Fig. 4
Fijá a los largueros, a 15 cm de los bordes , con unas vueltas de hilo, y reforzá con pegamento
Pasá los largueros por los bolsillos de la vela, para formar las dos celdas
Fig.4
Fijá la vela a los largueros con unas vueltas de hilo
(Fig. 5)
Fijá, con unas vueltas de hilo, un anillo en D para los tiros, a 10 cm del borde superior de cada celda.(Fig.6)
Fig. 5
Fig. 6
Armá las celdas, colocando primero el travesaño rígido y luego el articulado
Fig.7
Los travesaños articulados se unen con un manguito de PVC (Ver Fig.8)
Atalos con una cinta en el cruce.
Fig. 8
Fig. 7
Colocá una arandela en el hilo de tiro, para atar la linea
Atá los tiros al anillo en "D". (Fig. 9)
La rama superior mide 48 cm y la rama inferior 76cm
Fig.9
Para aumentar la estabilidad del vuelo, se le pueden agregar "alas", que le permiten volar con vientos más suaves. (Ver Plano Alas)
¡Buenos Vientos!
Barrilete Delta
Características
Vuelo estable. Se remonta fácilmente .
Elevarlo rápidamente para sacarlo de la zona de turbulencia.
Salva cortos períodos de calma porque planea.
No requiere cola
Vientos; brisa suave a vientos moderados.
Construcción: Sencilla - Requiere costuras - preferentemente a máquina
Este modelo puede hacerse en tamaño más pequeño, sin que sufra detrimento su capacidad de volar, sólo hay que respetar las proporciones. (delta4.gif)
Materiales
Tela liviana de poliéster (tipo tela de camperas) 2.25 m de tela de 1.50 de ancho
3 listones de madera de pino de 109 cm y 0.8 x 0.8 cm de sección
1 listón de caña tacuara o bambú de 96 cm de largo y 1 cm de ancho
3 ojalillos metálicos o plásticos
Confección
Cortá la tela de acuerdo con el plano, doble para la vela y la quilla x 2. (Fig. 2)
Coser los bordes externos de la quilla e insertar en la línea media de la vela, según plano.
Coser la vela dejando una pestaña en la línea media para colocar el larguero central.
Coser dobladillos en los bordes laterales y en el borde inferior.
Dejá una pequeña abertura en los dobladillos laterales para poder colocar los listones.
Coser en la vela los bolsillos para sostener el listón transversal - "Travesaño de separación" (Ver Fig.1)
Fig. 2
Colocá los tres ojalillos en la quilla, para regular la inserción de los tiros (Fig.3)
Fig. 3
Insertar los listones laterales y central del armazón en los dobladillos de acuerdo con el plano de fig.1
Cerrar los bordes para evitar que se deslicen.
Armar colocando el listón transversal (Caña) en los bolsillos.
El listón transversal es desmontable, por lo que puede plegarse para el transporte.
Los listones del armazón no están unidos entre sí.
Insertá el mosquetón de la línea en el ojalillo de la quilla.
El ángulo de tiro debe regularse según la velocidad del viento, a mayor velocidad menor ángulo del barrilete con la horizontal. Se regula con los ojalillos.
El anterior para viento moderado y el posterior para brisa suave.
Para cambiar las proporciones, usar como guía las que se indican en Plano anexo
¡Buenos Vientos!
Barrilete Hexágono
Características
Barrilete plano
Requiere materiales muy baratos.
Debe tener peso equilibrado.
Lleva cola
Viento: Brisa suave
Materiales
3 varillas o caña seca cortada en cuartos de 70 cm. de largo
papel para barriletes o cualquier otro de poco peso o polietileno liviano
cinta adhesiva transparente
Cartón de 50 x 50
6 broches para ropa
Cola plástica
fig. 1
Costrucción:
Lijá las varillas o cañas
Cortá pequeñas muescas a 1 cm. de la punta
Marcá el centro de las varillas (35 cm.)
Dibujá en el centro del cartón líneas que se cruzan a 60º
Las medidas del borde del cartón deben quedar como se indica (fig.1)
Colocá las varillas sobre el cartón y sujetalas con los broches (fig.2)
fig. 1
fig. 2
Pasá hilo por las muescas, con doble vuelta.
Debe quedar tirante, pero sin deformar las varillas, ni alterar su posición.(fig. 3)
Atá el centro (.gif)
Usa un hilo de aproximadamente 1.20 m de largo.
fig. 3
Sacá el cartón y los broches.
Cortá el papel o el polietileno, usando el bastidor del barrilete como molde.
Dejá 3 cm de sobrante para doblar y pegarlo. (fig. 4 )
fig. 4
Cortar pequeños ángulos para poder doblarlo
Encolar con un pincel ancho y apretar con trapo para abrazar el hilo.
Pasar el hilo central hacia adelante
Sujetar el armazón al papel con tiras de papel y un círculo en el centro. (fig. 5)
fig. 5
Tiros
Pasá una arandela liviana a un hilo de aproximadamente 1.50 m.
Atalo a las cañas superiores, para formar los tiros. Cada uno mide 70 cm. (fig. 6)
Atá a la arandela el tiro central, que mide 78 cm.
Pasá otra arandela por un trozo de hilo de 1.00 m. aproximadamente
Atalo a las cañas inferiores. Son los tiros para la cola, miden 40 cm.
fig. 6
La cola debe medir aproximadamente 3m.
Podés acortarla, si pesa mucho y el barrilete tiene dificultades para elevarse o alargarla, si cuando se eleva, no tiene estabilidad.
El largo de la cola depende de la velocidad del viento. Cuanto más fuerte es la brisa, más larga deber ser la cola.
La línea se engancha a un mosquetón, para evitar que se enrede
Ya está listo para volar
¡Buenos Vientos!
Barrilete Eddy
Características
Es un barrilete muy estable, no requiere cola.
La forma esta dada por el arco del listón transversal.
Puede ser usado como barrilete monohilo o de doble comando.
Cuando se usa con doble comando, se le suele agregar una larga cola tubular para "dibujar" en el cielo sus movimientos.
Vientos: Moderados
Construcción: Mediana complejidad. Requiere costura.
Materiales
1.20 m de tela resistente de poliester de 1.50 de ancho (tipo "siré" o tela de camperas)
2 listones de pino de 5 x 15 cm de sección por 116 cm de largo
6 m de hilo grueso trensado de 1 mm
1 anillo en forma de D
1 ojalillo metálico o plastico
Tiros: 73 / 120 cm más una arandela metálica
Confección
Vela:
Recortá la tela como indica el plano (Fig.1), dejando 1,5 cm para el dobladillo.
Pasá el hilo de 1 mm por el dobladillo eddy2.gif
Marcá en la tela de la vela el tope de cruce superior
Agujereá y reforzá con un cuadrado de tela pegado en la parte posterior de la vela y un ojalillo metálico o plástico
Fig. 1
Estructura
Lijá los listones de pino, para dejar la superficie bien lisa
Hacé en los bordes, escotaduras de 1.5 cm. (Fig. 2)
Reforzá los bordes con manguitos de hilo
Fig. 2
Marcá el centro del listón vertical (eje de la quilla), sobre él apoyá el listón horizontal (travesaño) y marcá.
Pegá pequeños tacos de madera, para que sirvan de guía de cruce.
Marcá a ambos lados el listón horizontal y haceles unas vueltas de cuerda en cada marca. (Fig. 3)
Encolá la cuerda
Encastrá el travesaño en la guía de cruce y atá con cintas
Fijá con unas vueltas de hilo, los tacos de madera.
Fig. 3
Fijá el anillo en D con hilo (Fig. 4)
Atá la rama inferior del tiro al anillo en D
Fig. 4
Encolar los topes de madera (guías de cruce) y sujetarlas con unas vueltas de cuerda (Fig. 3)
Fijar la rama superior del tiro, a las vueltas de refuerzo de las guías de cruce, con un nudo en ocho. (Fig. 5)
Fig. 5
Tensar el travesaño (listón horizontal) con un hilo grueso, anudado en los extremos, pasándolo por las escotaduras. (Fig. 6)
Fig. 6
Fig. 7
Fig. 8
Enganchar los nudos del hilo de la vela en las escotaduras (Fig. 7 y 8)
Ya está listo para volar
¡Buenos Vientos!
Barrilete Barco
Características
Vientos suaves
No desmontable.
Dificultad mediana
Se hace con materiales muy baratos.Tiene el inconveniente de ser frágil
Requiere dos colas para su estabilidad
Materiales
2 varillas de pino o caña de 32 cm x 2 mm
1 varilla de pino o caña de 50 cm x 2 mm
2 hojas de papel para barriletes o cualquier otro de poco peso, de diferente color.
Cinta de polietileno de 2 cm de ancho para la cola o papel de colores
4 m de piolín para la cola
piolín para los tiros.
hilo para remontarlo
Confección

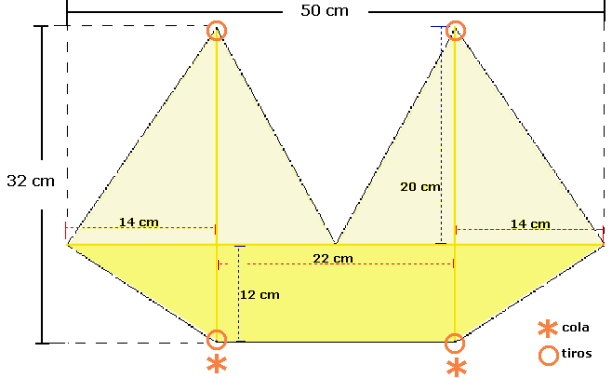

Unir las varillas según el esquema (fig.1)
Ver como unir dos varillas.(gif)
Unir los extremos de las varillas con hilo (fig2)
Reforzar con unas gotas de pegamento la unión de los hilos a las varillas
Peixinho (romboide)
(Barrilete brasileño)
fig.1
Características
Barrilete plano
Requiere materiales muy baratos.
Debe tener peso equilibrado.
Lleva cola
Viento: Brisa suave
No desmontable.
Tiene el inconveniente de ser frágil, puede hacerse con polietileno, para aumentar su resistencia.
Materiales
1 varilla de pino o caña de 50 cm x 2mm de grosor
1 varilla de pino o caña de 40 cm x 2 mm
Papel para barriletes, o polietileno delgado.
Cola, de cualquier tipo (cinta de polietileno, papel, o tela)
piolín para la cola piolín para los tiros, aproximadamente 1 m
hilo para remontarlo
pegamento para papel o cinta adhesiva si se usa polietileno.
Costrucción:
Hacer una muesca en el borde de las varillas para sostener el hilo de la estructura. (fig.2)
Unir las varillas (ver cómo unir dos cañas o varillas)(gif), cruzando la varilla transversal a 16 cm del extremo superior del larguero.
Pasar el hilo por el extremo de las varillas, con lazada doble (fig.3) para formar el borde externo de la estructura (línea verde en fig.1)
Usar la extructura como molde y recortar el papel o el polietileno, dejando 2 cm para el doblez.
Pegar la vela a la estructura doblando los 2cm del doblez, sobre el hilo del borde de la estructra.
Sujetar la vela a las varillas, con cinta adhesiva o con tiras de papel. (fig.4)
Armar los tiros: (30 cm. rama superior, 50 cm. rama inferior, aproximadamente)
Colocar una arandela para sostener la línea, a aproximadamente, 30 cm del extremo superior del tiro, con un nudo de lazo.
Perforar la vela, en el cruce de las varillas y atar el cabo superior del tiro.
Atar el cabo inferior del tiro en el extremo inferior del larguero.
Atar la cola.
Regular la inclinación según el viento, corriendo la arandela.
fig.2
fig3
fig4
Ya está listo para volar
¡Buenos Vientos!
Maranhão
(Barrilete tradicional brasileño)
Características
Barrilete plano
Requiere materiales muy baratos.
Debe tener peso equilibrado.
Lleva cola
Viento: Brisa suave
No desmontable.
Tiene el inconveniente de ser frágil
Materiales
2 varillas de pino o caña de 32 cm x 2 mm
1 varilla de pino o caña de 51 cm x 2 mm
Papel para barriletes o cualquier otro de poco peso
Cinta de polietileno de 2 cm de ancho para la cola
2 m de piolín para la cola
piolín para los tiros, aproximadamente 1 m
hilo para remontarlo
Costrucción:
Unir las varillas según el esquema (fig.1)
Unir los extremos de las varillas con hilo (fig2)
Colocar la estructura sobre el papel y recortar dejando una pestaña de 1.5 cm de ancho
Cortar el papel en los angulos, para facilitar el doblado (fig.3)
Pegar el papel a los hilos de la estructura (fig.4)
Colocar los tiros donde está indicado.
Colocar la cola donde esta indicado (fig.5)
El maranhão funciona bien con la cola de hilo y papel en flecos.(cola para marahão)
Tiros
Tiro superior 30 cm. tiro inferior 50 cm.
Regular según el viento.
Ya está listo para volar
¡Buenos Vientos!
NO SE SI SEAN DE MANOLO12(SI SI SON DE EL QUE ME DISCULPE) PERO AHY ESTAN PARA SU DIVERSION
no tengo la certeza de que sea @manolo12 pero ahy estan a continuacion
Barrilete Caja
Características
Tipo de viento: sin alas, velocidad media, con alas se adapta a brisas más suaves
Construcción: Mediana complejidad. Requiere costuras
Es desmontable por lo que puede plegarse para su transporte
No necesita cola, por la estabilidad que le da su estructura en celdas
Fig. 1
Materiales
6 listones de madera de 6 mm de diámetro:
4 x 80 cm;
4 de 17.3 cm
2 de 34.6 cm
Tela de poliéster o de nylon 54 cm de 1.50 m de ancho
18 cm de tubo de PVC flexible
120 cm de cinta de lino de 12 mm de ancho
Pegamento 150 cm de hilo para tiros
1 arandela de metal liviano
2 arandelas en D
Construcción
Cortá la tela como se indica en el molde (Fig.2).
Dejá 1.5 cm para dobladillos y costuras.
Cosé los dobladillos.
Uní los bordes laterales
Insertá, rectángulos de tela de 2 cm x 25 cm, donde se indica, para bolsillos para los largueros, abiertos por sus dos extremos
Fig.2
Estructura
Rebajá los listones a 2.5 cm del borde. (Fig. 3)
Lijalos, para evitar astillas
Cortá el tubo de PVC :
8 x 1.5 cm de largo
2 x 3 cm de largo.
Fig. 3
Cortá los trozos de 1.5 cm como se indica en
Fig. 4
Fijá a los largueros, a 15 cm de los bordes , con unas vueltas de hilo, y reforzá con pegamento
Pasá los largueros por los bolsillos de la vela, para formar las dos celdas
Fig.4
Fijá la vela a los largueros con unas vueltas de hilo
(Fig. 5)
Fijá, con unas vueltas de hilo, un anillo en D para los tiros, a 10 cm del borde superior de cada celda.(Fig.6)
Fig. 5
Fig. 6
Armá las celdas, colocando primero el travesaño rígido y luego el articulado
Fig.7
Los travesaños articulados se unen con un manguito de PVC (Ver Fig.8)
Atalos con una cinta en el cruce.
Fig. 8
Fig. 7
Colocá una arandela en el hilo de tiro, para atar la linea
Atá los tiros al anillo en "D". (Fig. 9)
La rama superior mide 48 cm y la rama inferior 76cm
Fig.9
Para aumentar la estabilidad del vuelo, se le pueden agregar "alas", que le permiten volar con vientos más suaves. (Ver Plano Alas)
¡Buenos Vientos!
Barrilete Delta
Características
Vuelo estable. Se remonta fácilmente .
Elevarlo rápidamente para sacarlo de la zona de turbulencia.
Salva cortos períodos de calma porque planea.
No requiere cola
Vientos; brisa suave a vientos moderados.
Construcción: Sencilla - Requiere costuras - preferentemente a máquina
Este modelo puede hacerse en tamaño más pequeño, sin que sufra detrimento su capacidad de volar, sólo hay que respetar las proporciones. (delta4.gif)
Materiales
Tela liviana de poliéster (tipo tela de camperas) 2.25 m de tela de 1.50 de ancho
3 listones de madera de pino de 109 cm y 0.8 x 0.8 cm de sección
1 listón de caña tacuara o bambú de 96 cm de largo y 1 cm de ancho
3 ojalillos metálicos o plásticos
Confección
Cortá la tela de acuerdo con el plano, doble para la vela y la quilla x 2. (Fig. 2)
Coser los bordes externos de la quilla e insertar en la línea media de la vela, según plano.
Coser la vela dejando una pestaña en la línea media para colocar el larguero central.
Coser dobladillos en los bordes laterales y en el borde inferior.
Dejá una pequeña abertura en los dobladillos laterales para poder colocar los listones.
Coser en la vela los bolsillos para sostener el listón transversal - "Travesaño de separación" (Ver Fig.1)
Fig. 2
Colocá los tres ojalillos en la quilla, para regular la inserción de los tiros (Fig.3)
Fig. 3
Insertar los listones laterales y central del armazón en los dobladillos de acuerdo con el plano de fig.1
Cerrar los bordes para evitar que se deslicen.
Armar colocando el listón transversal (Caña) en los bolsillos.
El listón transversal es desmontable, por lo que puede plegarse para el transporte.
Los listones del armazón no están unidos entre sí.
Insertá el mosquetón de la línea en el ojalillo de la quilla.
El ángulo de tiro debe regularse según la velocidad del viento, a mayor velocidad menor ángulo del barrilete con la horizontal. Se regula con los ojalillos.
El anterior para viento moderado y el posterior para brisa suave.
Para cambiar las proporciones, usar como guía las que se indican en Plano anexo
¡Buenos Vientos!
Barrilete Hexágono
Características
Barrilete plano
Requiere materiales muy baratos.
Debe tener peso equilibrado.
Lleva cola
Viento: Brisa suave
Materiales
3 varillas o caña seca cortada en cuartos de 70 cm. de largo
papel para barriletes o cualquier otro de poco peso o polietileno liviano
cinta adhesiva transparente
Cartón de 50 x 50
6 broches para ropa
Cola plástica
fig. 1
Costrucción:
Lijá las varillas o cañas
Cortá pequeñas muescas a 1 cm. de la punta
Marcá el centro de las varillas (35 cm.)
Dibujá en el centro del cartón líneas que se cruzan a 60º
Las medidas del borde del cartón deben quedar como se indica (fig.1)
Colocá las varillas sobre el cartón y sujetalas con los broches (fig.2)
fig. 1
fig. 2
Pasá hilo por las muescas, con doble vuelta.
Debe quedar tirante, pero sin deformar las varillas, ni alterar su posición.(fig. 3)
Atá el centro (.gif)
Usa un hilo de aproximadamente 1.20 m de largo.
fig. 3
Sacá el cartón y los broches.
Cortá el papel o el polietileno, usando el bastidor del barrilete como molde.
Dejá 3 cm de sobrante para doblar y pegarlo. (fig. 4 )
fig. 4
Cortar pequeños ángulos para poder doblarlo
Encolar con un pincel ancho y apretar con trapo para abrazar el hilo.
Pasar el hilo central hacia adelante
Sujetar el armazón al papel con tiras de papel y un círculo en el centro. (fig. 5)
fig. 5
Tiros
Pasá una arandela liviana a un hilo de aproximadamente 1.50 m.
Atalo a las cañas superiores, para formar los tiros. Cada uno mide 70 cm. (fig. 6)
Atá a la arandela el tiro central, que mide 78 cm.
Pasá otra arandela por un trozo de hilo de 1.00 m. aproximadamente
Atalo a las cañas inferiores. Son los tiros para la cola, miden 40 cm.
fig. 6
La cola debe medir aproximadamente 3m.
Podés acortarla, si pesa mucho y el barrilete tiene dificultades para elevarse o alargarla, si cuando se eleva, no tiene estabilidad.
El largo de la cola depende de la velocidad del viento. Cuanto más fuerte es la brisa, más larga deber ser la cola.
La línea se engancha a un mosquetón, para evitar que se enrede
Ya está listo para volar
¡Buenos Vientos!
Barrilete Eddy
Características
Es un barrilete muy estable, no requiere cola.
La forma esta dada por el arco del listón transversal.
Puede ser usado como barrilete monohilo o de doble comando.
Cuando se usa con doble comando, se le suele agregar una larga cola tubular para "dibujar" en el cielo sus movimientos.
Vientos: Moderados
Construcción: Mediana complejidad. Requiere costura.
Materiales
1.20 m de tela resistente de poliester de 1.50 de ancho (tipo "siré" o tela de camperas)
2 listones de pino de 5 x 15 cm de sección por 116 cm de largo
6 m de hilo grueso trensado de 1 mm
1 anillo en forma de D
1 ojalillo metálico o plastico
Tiros: 73 / 120 cm más una arandela metálica
Confección
Vela:
Recortá la tela como indica el plano (Fig.1), dejando 1,5 cm para el dobladillo.
Pasá el hilo de 1 mm por el dobladillo eddy2.gif
Marcá en la tela de la vela el tope de cruce superior
Agujereá y reforzá con un cuadrado de tela pegado en la parte posterior de la vela y un ojalillo metálico o plástico
Fig. 1
Estructura
Lijá los listones de pino, para dejar la superficie bien lisa
Hacé en los bordes, escotaduras de 1.5 cm. (Fig. 2)
Reforzá los bordes con manguitos de hilo
Fig. 2
Marcá el centro del listón vertical (eje de la quilla), sobre él apoyá el listón horizontal (travesaño) y marcá.
Pegá pequeños tacos de madera, para que sirvan de guía de cruce.
Marcá a ambos lados el listón horizontal y haceles unas vueltas de cuerda en cada marca. (Fig. 3)
Encolá la cuerda
Encastrá el travesaño en la guía de cruce y atá con cintas
Fijá con unas vueltas de hilo, los tacos de madera.
Fig. 3
Fijá el anillo en D con hilo (Fig. 4)
Atá la rama inferior del tiro al anillo en D
Fig. 4
Encolar los topes de madera (guías de cruce) y sujetarlas con unas vueltas de cuerda (Fig. 3)
Fijar la rama superior del tiro, a las vueltas de refuerzo de las guías de cruce, con un nudo en ocho. (Fig. 5)
Fig. 5
Tensar el travesaño (listón horizontal) con un hilo grueso, anudado en los extremos, pasándolo por las escotaduras. (Fig. 6)
Fig. 6
Fig. 7
Fig. 8
Enganchar los nudos del hilo de la vela en las escotaduras (Fig. 7 y 8)
Ya está listo para volar
¡Buenos Vientos!
Barrilete Barco
Características
Vientos suaves
No desmontable.
Dificultad mediana
Se hace con materiales muy baratos.Tiene el inconveniente de ser frágil
Requiere dos colas para su estabilidad
Materiales
2 varillas de pino o caña de 32 cm x 2 mm
1 varilla de pino o caña de 50 cm x 2 mm
2 hojas de papel para barriletes o cualquier otro de poco peso, de diferente color.
Cinta de polietileno de 2 cm de ancho para la cola o papel de colores
4 m de piolín para la cola
piolín para los tiros.
hilo para remontarlo
Confección
Unir las varillas según el esquema (fig.1)
Ver como unir dos varillas.(gif)
Unir los extremos de las varillas con hilo (fig2)
Reforzar con unas gotas de pegamento la unión de los hilos a las varillas
Peixinho (romboide)
(Barrilete brasileño)
fig.1
Características
Barrilete plano
Requiere materiales muy baratos.
Debe tener peso equilibrado.
Lleva cola
Viento: Brisa suave
No desmontable.
Tiene el inconveniente de ser frágil, puede hacerse con polietileno, para aumentar su resistencia.
Materiales
1 varilla de pino o caña de 50 cm x 2mm de grosor
1 varilla de pino o caña de 40 cm x 2 mm
Papel para barriletes, o polietileno delgado.
Cola, de cualquier tipo (cinta de polietileno, papel, o tela)
piolín para la cola piolín para los tiros, aproximadamente 1 m
hilo para remontarlo
pegamento para papel o cinta adhesiva si se usa polietileno.
Costrucción:
Hacer una muesca en el borde de las varillas para sostener el hilo de la estructura. (fig.2)
Unir las varillas (ver cómo unir dos cañas o varillas)(gif), cruzando la varilla transversal a 16 cm del extremo superior del larguero.
Pasar el hilo por el extremo de las varillas, con lazada doble (fig.3) para formar el borde externo de la estructura (línea verde en fig.1)
Usar la extructura como molde y recortar el papel o el polietileno, dejando 2 cm para el doblez.
Pegar la vela a la estructura doblando los 2cm del doblez, sobre el hilo del borde de la estructra.
Sujetar la vela a las varillas, con cinta adhesiva o con tiras de papel. (fig.4)
Armar los tiros: (30 cm. rama superior, 50 cm. rama inferior, aproximadamente)
Colocar una arandela para sostener la línea, a aproximadamente, 30 cm del extremo superior del tiro, con un nudo de lazo.
Perforar la vela, en el cruce de las varillas y atar el cabo superior del tiro.
Atar el cabo inferior del tiro en el extremo inferior del larguero.
Atar la cola.
Regular la inclinación según el viento, corriendo la arandela.
fig.2
fig3
fig4
Ya está listo para volar
¡Buenos Vientos!
Maranhão
(Barrilete tradicional brasileño)
Características
Barrilete plano
Requiere materiales muy baratos.
Debe tener peso equilibrado.
Lleva cola
Viento: Brisa suave
No desmontable.
Tiene el inconveniente de ser frágil
Materiales
2 varillas de pino o caña de 32 cm x 2 mm
1 varilla de pino o caña de 51 cm x 2 mm
Papel para barriletes o cualquier otro de poco peso
Cinta de polietileno de 2 cm de ancho para la cola
2 m de piolín para la cola
piolín para los tiros, aproximadamente 1 m
hilo para remontarlo
Costrucción:
Unir las varillas según el esquema (fig.1)
Unir los extremos de las varillas con hilo (fig2)
Colocar la estructura sobre el papel y recortar dejando una pestaña de 1.5 cm de ancho
Cortar el papel en los angulos, para facilitar el doblado (fig.3)
Pegar el papel a los hilos de la estructura (fig.4)
Colocar los tiros donde está indicado.
Colocar la cola donde esta indicado (fig.5)
El maranhão funciona bien con la cola de hilo y papel en flecos.(cola para marahão)
Tiros
Tiro superior 30 cm. tiro inferior 50 cm.
Regular según el viento.
Ya está listo para volar
¡Buenos Vientos!
NO SE SI SEAN DE MANOLO12(SI SI SON DE EL QUE ME DISCULPE) PERO AHY ESTAN PARA SU DIVERSION
