Que es el Rat?
Hola! Como va? hoy les propongo hacer una de las distorsiones mas conocidas en el mundo de las guitarras, El ProCo RAT. Al principio les va a parecer complicado, pero se van a dar cuenta que leyendolo y "googleando" un poco lo van a poder hacer. De ultima llamen a un amigo que sepa de esto y les va a decir, siempre hay un amigo que sabe
Pero... que es el Rat?, bueno, es una distorsión muy conocida, caracterizada por su gran cantidad de armónicos producida, grita como una “llamada de pájaro industrial”. ProCo la lanza, en los 70’s (79 mas precisamente), como manera de acaparar el mercado, para hacer competencia a las empresas asiáticas como Ibanez que se afianzaban cada vez mas en los U.S.A.
Este pedal es muy versátil, tiene 3 perillas:
* Volumen: Bueno ya sabemos que hace esta!
* Filter: Es un control de tono, tal vez, un poco especial ya que conjuntamente con:…
* Con la perilla de Distortion, se pueden lograr sonidos desde suaves overdrives, distorsion “que machaca” los palm mutings, y por último una distorsión con aires de un Fuzz!.
Ni hablar del reconocimiento de este pedal. Guitarristas Argentinos como Walter Giardino (Rata Blanca) o Gustavo Cerati (ex Soda Stereo), lo llevan en su set de pedales desde hace varios años. Es mas, hasta el mismísimo David Gilmour, usa un Rat 2 para los solos (según la ProCo, vino construida para dar más Distorsion, pero yo la probé, y es casi igual, lo único que cambia es que ahora tiene un led indicador), estas estrategias… .
Manos a la obra!:
Esquema de la placa a usar

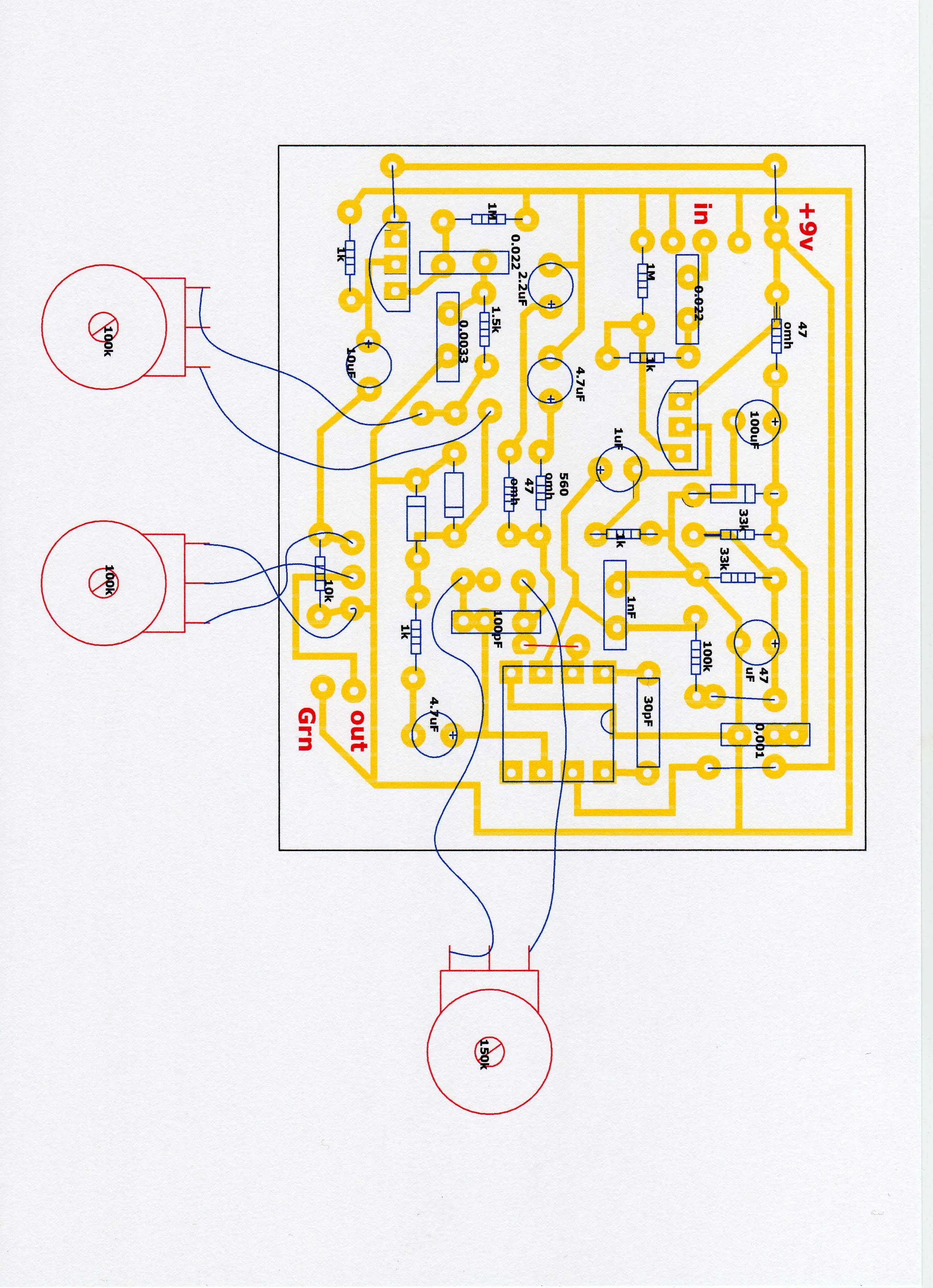

Aquí tienen el layout:
Lista de materiales:
Resistencias:
2x 47 Ohm
2x 33k
1x 100k
4x 1k
2x 1M
1x 560 ohm
1x 1k5
1x 10k
2x 100k Potenciómetro Log.
1x 150k Potenciómetro Log.
Condensadores
2x 0.022 uF
1x 1uF
1x 1nF
1x 100 uF
1x 0.001 uF
2x 4.7 uF
1x 30 pF
1x 2.2 uF
1x 10 uF
1x 0.0033 uF
1x 47 uF
1x 100 pF
Diodos
1x 1N400x (Puede ser 1N4001,1N4002....1N4007, etc).
2x 1N4148
Transistores & Ic’s
2 x BF245A (o 2N5457, 2N3819, MPF102)
1 x LM308 (8 patas encapsulado DIP).
Varios
Clip de batería 9v.
Jack hembra para fuente 9v con conmutación (corte).
1 Jack hembra stereo de ¼ pulgada, y otro igual pero mono.
Switch DPDT, o 3PDT.
Caja y cable (obvio!).
Zócalo 8 patas para encapsulado DIP.
Placa cobreado simple, virgen de 10x10.
Aclaración sobre el potenciómetro de Distorsión (150k)
Bueno, un potenciómetro de 150k, no es fácil de conseguir, al menos aquí en Argentina. Podés utilizar igualmente uno de 100k Log, y tendrás un poquito menos de ganancia, o también usar uno de 250k Log, que te dará mas ganancia, pero será mas fuzzy. Una característica de este circuito es que mientras mas alto el valor del pote de distorsión (o ganancia), el sonido será mas fuzz, de lo contrario no lo será tanto, pero les aclaro de que este proyecto ¡no se trata de un fuzz!.
Yo utilicé uno de 250K Log, pero con una resistencia en paralelo de 390k lo que me dio un valor (con error incluido), de unos 152k aprox., aunque la respuesta no sea la misma que un 150k original, se acerca mucho, y por sobre todas las cosas tengo el sonido original!.
Aclaración del circuito integrado
El circuito integrado usado es un LM308, un opamp un poco carito, pero te lo venden con la excusa de que es un “Operacional de precisión”, lo cual es verdad. También son perfectamente válidos los LM108 y LM208 que son idénticos al LM308, a diferencia que soportan otras temperaturas (siempre hablando del encapsulado DIP), ya que estos vienen en varios encapsulados.
He leído también que con el uso de un integrado TL071, la ProCo cobra un sonido mucho más Heavy Metal, a diferencia de que el LM308 es más valvulero, pero desconozco de esa práctica, así que experimenten y cuenten.
Armado en la caja
Bueno, aquí progresé:
Como bien han visto, pasé de armarlos en cajas de madera y con switches “econo-stomp”, a unas vistosas y pequeñas cajas plásticas. El problema con las otras fue, que realmente no tengo tanto tiempo para poner a armarme cada caja, por lo cual hubo un tiempo que dejé algunos proyectos “desnudos”.
Conseguí esta caja por (Pesos $5), muy barata, y encontré unos switches DPDT marca “Bisal”, que son nacionales, y de muy buen encapsulado (plástico), por (pesos $4), y la verdad que el mecanizado de la caja es fabuloso, y para que se den una idea, lo armé en 1 hora.
Lo apantallé con papel metálico como siempre. Algún día espero conseguir pintura conductiva, mucho más práctica.
Con respecto al led, como me sobró un BF245A, armé un Millenium Bypass 1, ya que el FET es perfectamente válido para esta aplicación.
Y la serigrafía… es bastante pedorra. No encontré una buena forma para serigrafiar el pedal, así que imprimí el “rat” detrás de una hoja de “contact”, recorté con un cutter los bloques que correspondía a la palabra RAT, y quedo maso maso….
Resultados
Escucha como suena
Sonido1
Sonido2
Fuente
Espero que les haya gustado.
Hasta la proxima...
