Hace unos días llegó a nuestro laboratorio el Asus Crosshair V Formula-Z. Se trata de una versión mejorada del Crosshair V Formula en el que se mantiene la estética ROG, el formato ATX y el conjunto de chipsets de 990FX/SB950 pero se mejora notablemente el circuito regulador de voltaje Extreme Engine Digi+ II, el sistema de sonido SupremeFX III, el soporte para las memoria de hasta 2400Mhz y se agregan puertos PCIe, SATA y eSATA. Además cuenta con características especiales para overclocking como los botones "Directkey" y "Go Button", el switch "Slow Mode" y el jumper "LN2 mode".
Características
Extreme Engine Digi+ II
SupremeFX III – Sonido superior
GameFirst II – Tus juegos por delante de lo demás
Tecnología 3-Way NIVDIA® SLI™ / AMD CrossFireX™
UEFI BIOS – Una interfaz gráfica BIOS más intuitiva
Audio superior y conectividad LAN ultrarrápida
Compatibilidad asegurada con Windows 8
El Motherboard

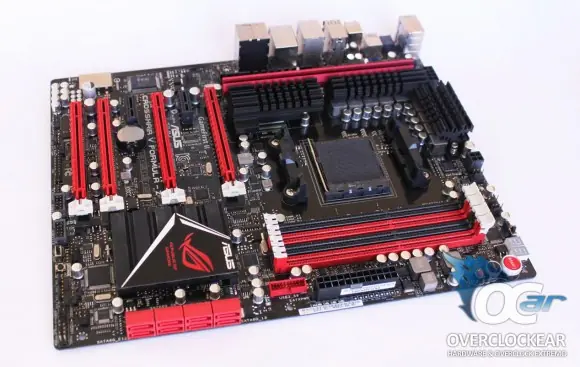

El Crosshair V Formula-Z es una version mejorada del Crosshair V Formula. Se mantiene la estetica ROG, el formato ATX y el conjunto de chipsets de 990FX/SB950 pero se mejora el VRM (Extreme Engine Digi ll 8+2+2 en esta version y Extreme Engine Digi 8+2 en la anterior) el sistema de sonido (SupremeFX III en esta versión y SupremeFX II en la anterior), el soporte para las memoria (hasta 2400Mhz en esta versión y hasta 2133Mhz en la anterior), se reemplaza el puerto PCI de la versión anterior por uno PCIe y se agregan un puerto SATA (8 en esta versión, 7 en la anterior) y un puerto eSATA (2 en este modelo, 1 en el anterior)
Además, y como es costumbre en ASUS, la placa base presenta una gran cantidad de tecnologías y detalles que le dan valor agregado. Los veremos en detalle durante el review pero les adelanto el botón "Directkey", el switch "Slow Mode", el jumper "LN2 mode" y el botón "Go Button" como los mas interesantes.
Aquí tenemos la zona del socket AM3+, rodeado de 3 grandes disipadores de aluminio negro unidos por un heatpipe (el mismo diseño que en el Crosshair V Formula) encargados de refrigerar el VRM y el chipset AMD 990FX. Para cubrir las necesidades de alimentación que puedan llegar a tener procesadores como el AMD FX-8350, ASUS incluyo en el diseño del Formula-Z un conector auxiliar de 4 pines, además del conector EPS de 8 pines principal.
Además de los clásicos conectores de audio frontal, de audio digital, TPM, USB 2.0, los conectores de 4 pines para ventiladores y el conector del panel frontal, el Formula Z cuenta con 1 conector para sondas de temperatura, 1 switch "Fast Boot" (simplemente habilita el arranque rápido en Windows 8) y 1 botón "Direct Key" que nos lleva directamente a la Bios sin presionar ninguna tecla más y nos fue muy util en la etapa de pruebas.

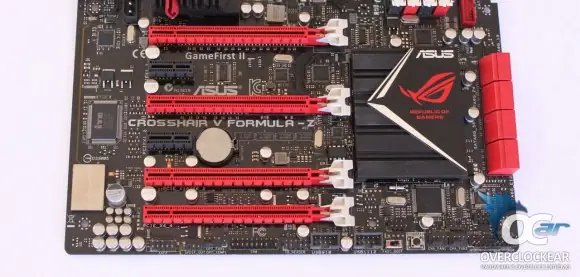

Dispone de 4 slots PCIe 2.0 x16 (x16, x16, x8, x4), 2 slots PCI Express 2.0 x1 (desaparece el puerto PCI que venia en el Crosshair V Formula). Soporta 3 Way SLI y CrossFireX™por lo que las opciones para las configuraciones multi GPU nos quedarían de la siguiente forma:
- 3 Way (SLI) x16 x16 x8
- 2 Way (SLI & CrossFireX) x16 x16.
El Crosshair V Formula-Z cuenta con 8 puertos SATA 6Gbps (7 en el Crosshair V Formula), 2 controlador por un chip ASM1061 (que también controla los2 puertos eSATA del backpanel) y los otros 6 controlados por el chipset de AMD. Los 4 zócalos para memorias DDR3 utilizan un sistema de sujeción que tiene las trabas tradicionales solo de un lado y soportan hasta 32Gb en Dual Channel a velocidades de 1066, 1333, 1600 sin overclock y 1800, 2000, 2133 y 2400Mhz con overclock (el Crosshair V Formula soporta máximo 2133Mhz).

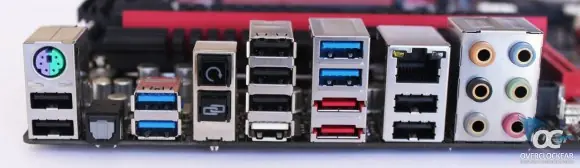

En su backpanel encontramos 1 conector híbrido PS/2, 8 USB 2.0 (uno de ellos en color blanco reservado para el ROG Connect) , 4 USB 3.0, 2 puertos eSATA 6Gb/s, 1 salida óptica de audio (S/PDIF), 1 conector Ethernet, 6 jacks de audio, 1 botón BIOS Flashback y 1 botón ROG Connect .
Overclocking FX-8350 "Vishera"
Utilizando como sistema de refrigeración un disipador Phanteks PH-TC14PE buscamos la máxima frecuencia estable, siempre con el menor voltaje posible y obtuvimos unos nada despreciables 5Ghz en cada uno de sus 8 núcleos con apenas 1.44 Vcore.
Plus: Overclocking Extremo
Pasamos a la refrigeración extrema y con -55ºC conseguimos unos excelentes 6050Mhz con los 8 núcleos del FX-8350 activos y 1.72 vcore. El Crosshair V Formula-Z muy estable nos permitió incluso ejecutar test como el SuperPi 1M y Wprime 32M.
