Que tal colegas! después de mucho tiempo de no hacer un poco del hobby al que acostumbro les traigo un proyecto mas!
Resulta que anteriormente cree un post donde explicaba los pasos a seguir para la fabricación de un arco casero con una silla plegable de tubo metálico y de tubo PVC de aprox 20 libras de potencia.
Por desgracia el material que utilice, cedió y termino por doblarse de mas y romperse
Al andar bagando en el google me encontré con una variedad de modelos de arcos compuestos de poleas del cual uno de ellos me llamo la atención (foto de abajo) y allí es donde espese a re diseñar el mecanismo del arco casero
Espese por remplazar los tubos de PVC por metálicos de 35 CM de largo con una curva y un diámetro de media pulgada que encajaba por dentro del mango que anteriormente había echo, fijándolo de la misma manera y con los mismos tornillos del anterior.
Entre mis tiliches me encontré unas llantitas de esas que sirven para bases corredizas de refrigerador y unas tapas de lamina para gabinete PC (de esas que llevan la bahías pci) para crear un tipo de carrillo o polea donde pasaría la cuerda
Doblando las tapas del gabinete PC hice dos pares de ganchos que encajaría en el tubo de media pulgada, luego acanale las llantitas usando una broca y fijándolas a un taladro con un tornillo (como si fuera un minitorno)
Así quedo ya armada la polea para montarla a ambos extremos del arco fijándolas con tornillos pasantes
Ya terminadas las poleas, nuevamente monte los dos extremos al mango.

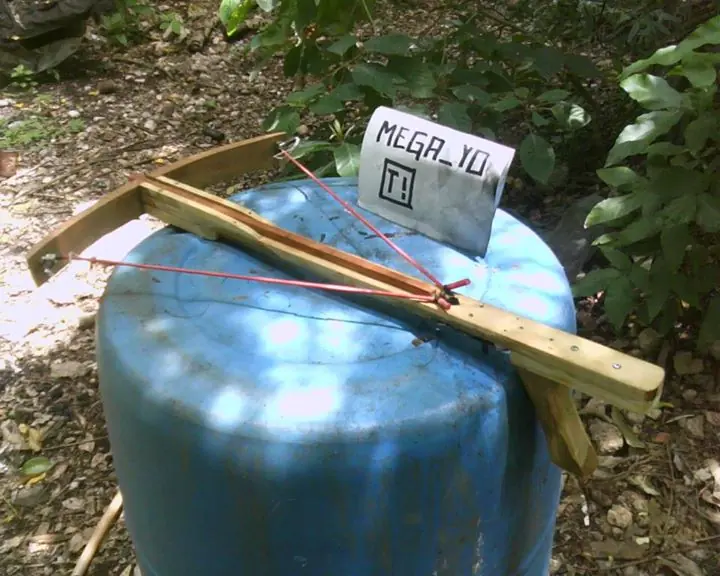

Anteriormente había construido una ballesta con un mecanismo de ligas de resortera
del cual adopte la misma forma para darle mas potencia al tiro
usando un nudo Alondra con un trozo de cordón fije las ligas elásticas al mango y de esa forma le di la tensión que necesita haciendo funcionar las poleas.
Asi quedo ya terminado y listo para usarse!
no tengo la manera de medir cuantas libras de tensión alcanzo pero si estoy seguro que se duplicaron al hacer un tiro con el alcance aprox de 20 metros.
CERTIFICACIÓN
Espero a verles inspirado alguna idea para reciclar como lo hice y hago siempre, de ser asi!
Pasate por mis otros post, tal ves te
interese algo.
