Bueno continuando con el post anterior
Habia dejado todo listo, pero me faltaba la parte interna.

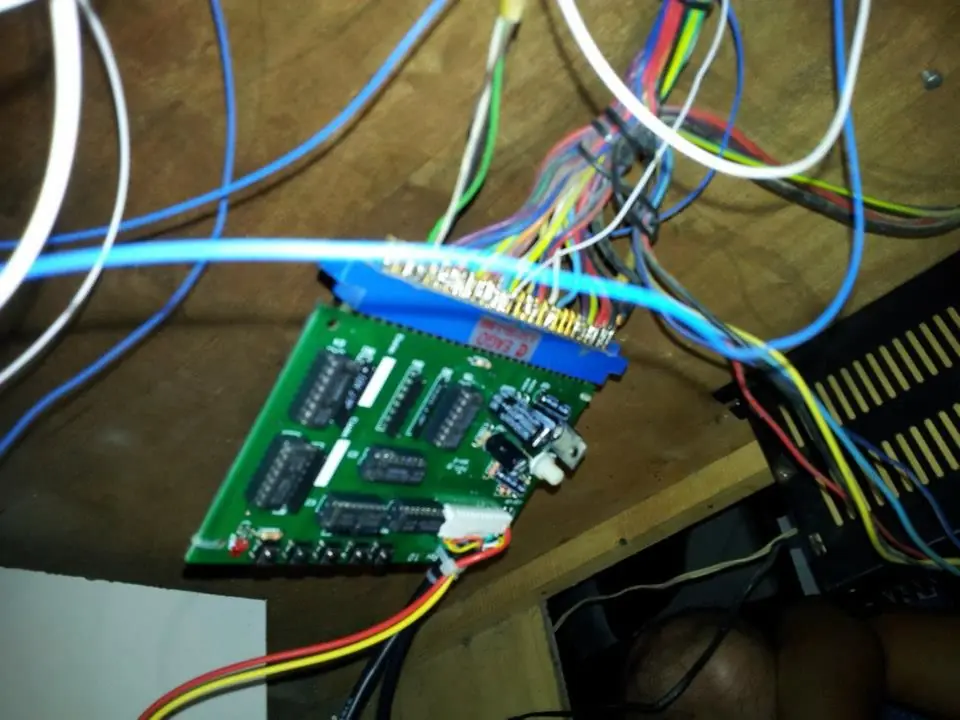

Para eso vamos a precisar una placa adaptador jamma
Este adaptador tiene tres cables ( adjunto una imagen que no es mía, que describe cada cable)

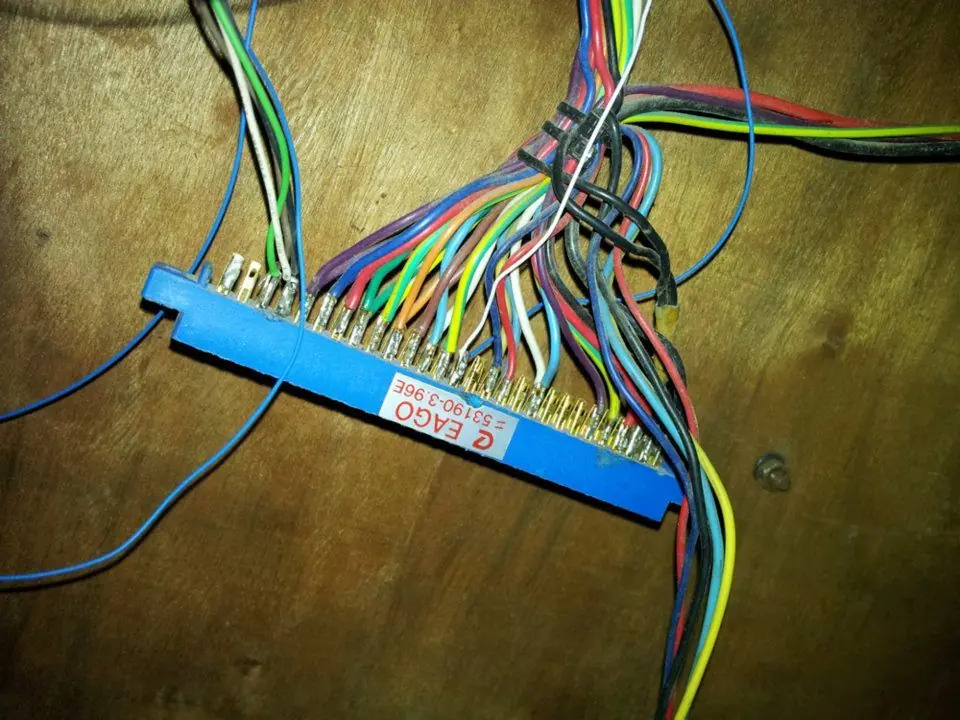

Esta placa va conectada al conector jamma que ya trae la maquina
Hay que tener cuidado en conectar el adaptador con los componentes para el lado de afuera, sino podríamos arruinar la maquina.

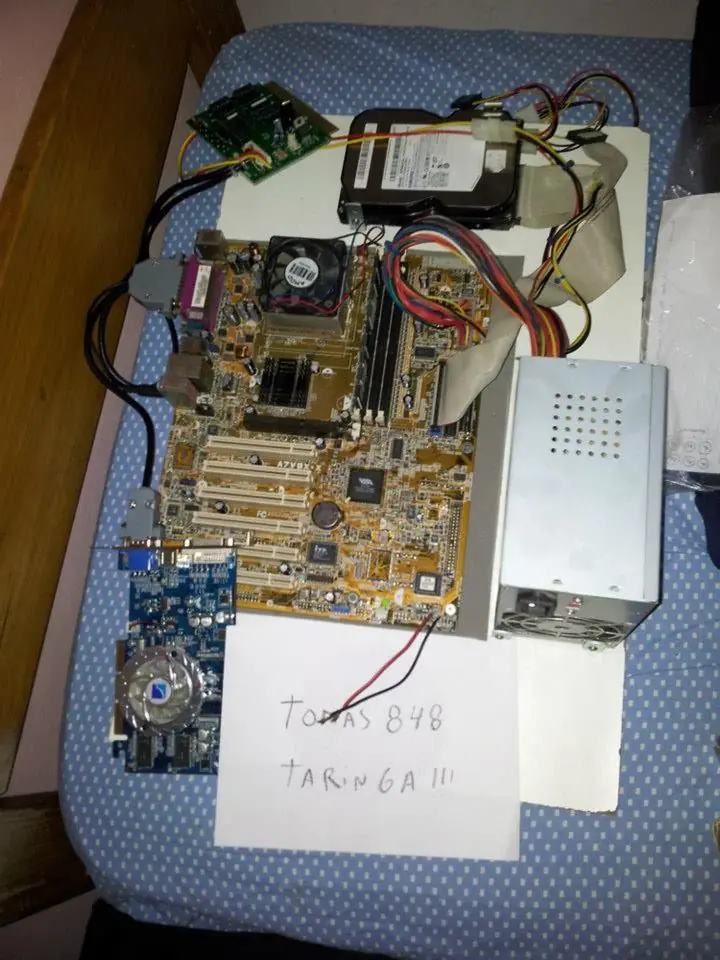

Para la interface de la maquina ( es la pc interna que administra los emuladores y juegos)
esta montada sobre una placa de madera para que no se caliente tanto,

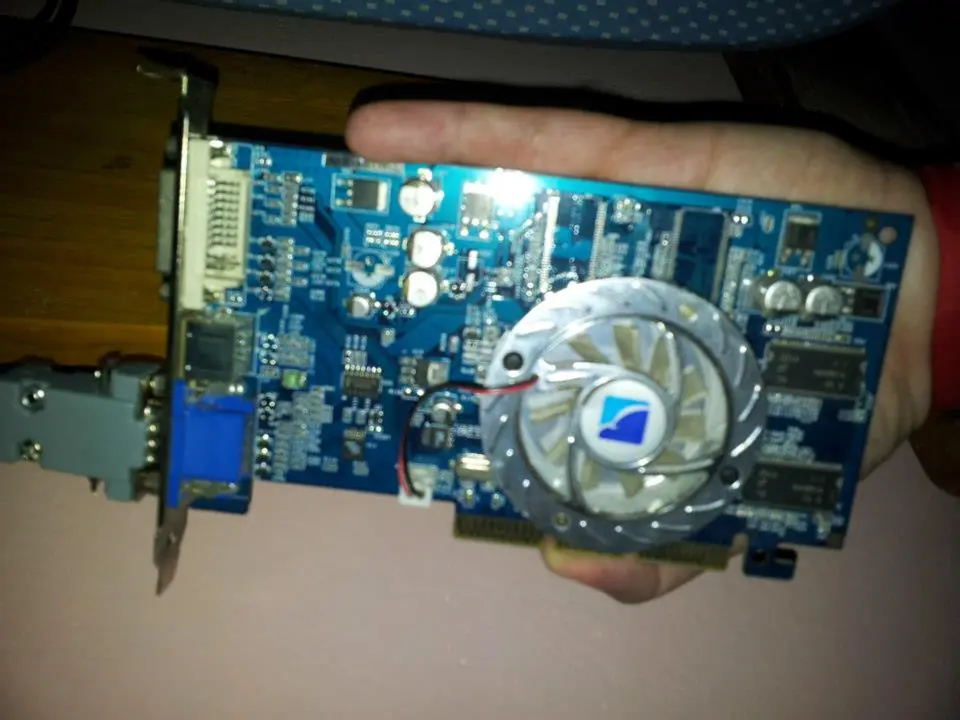

en si esta compuesta por una placa de vídeo

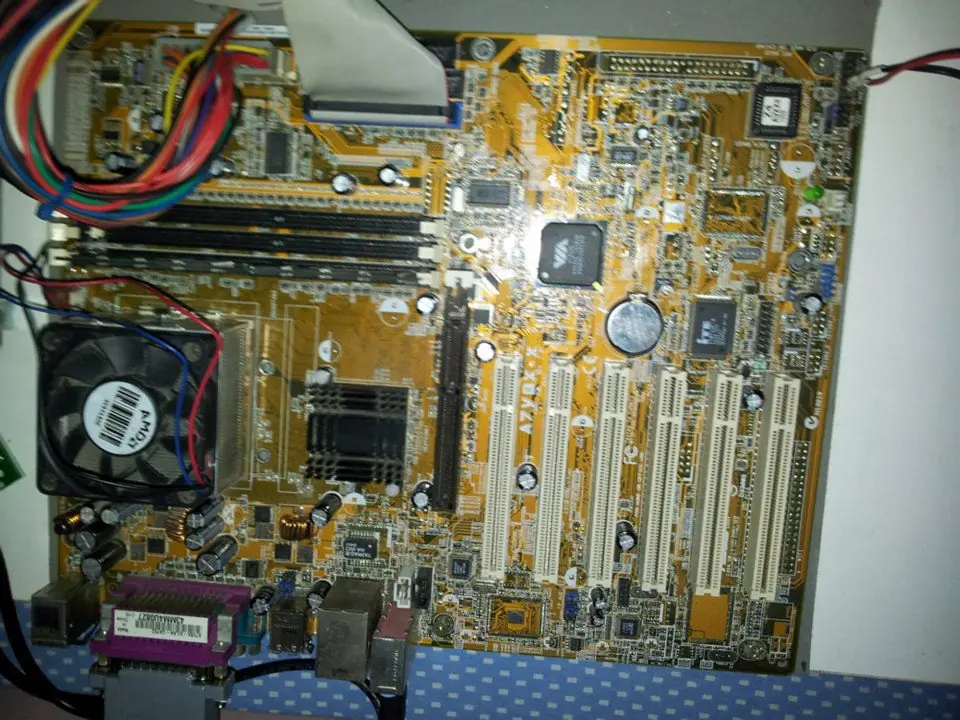

Una mother

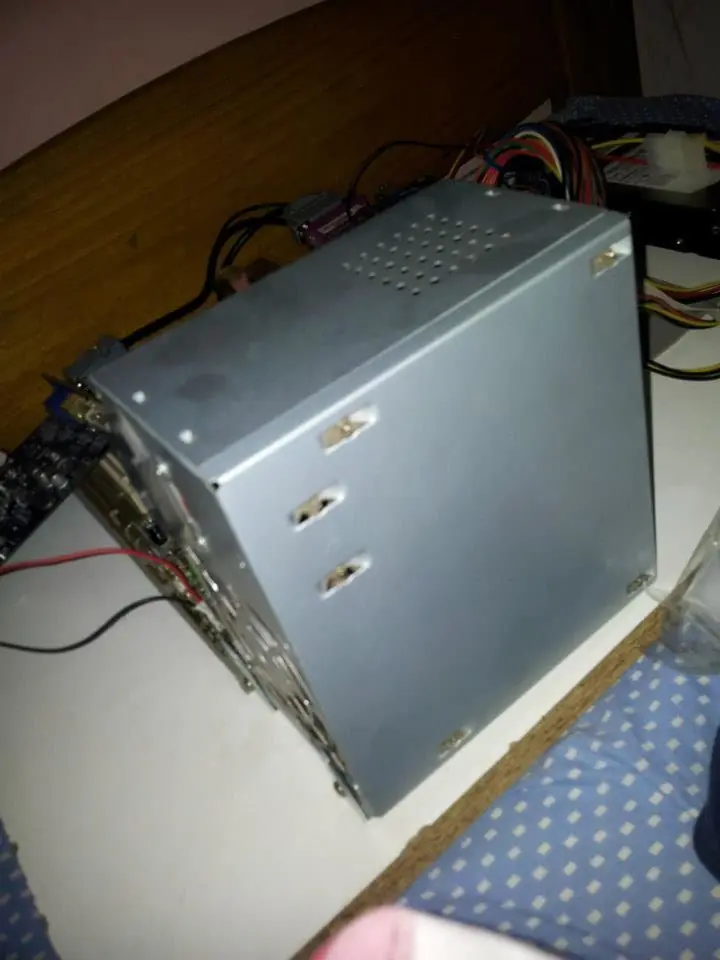

Una fuente

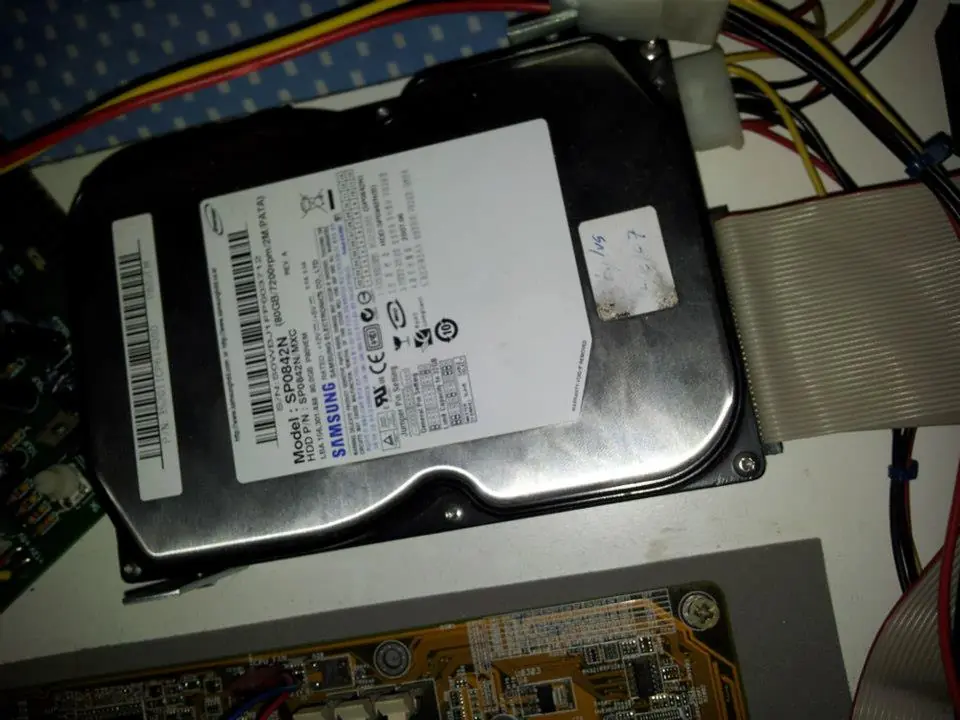

Un disco duro

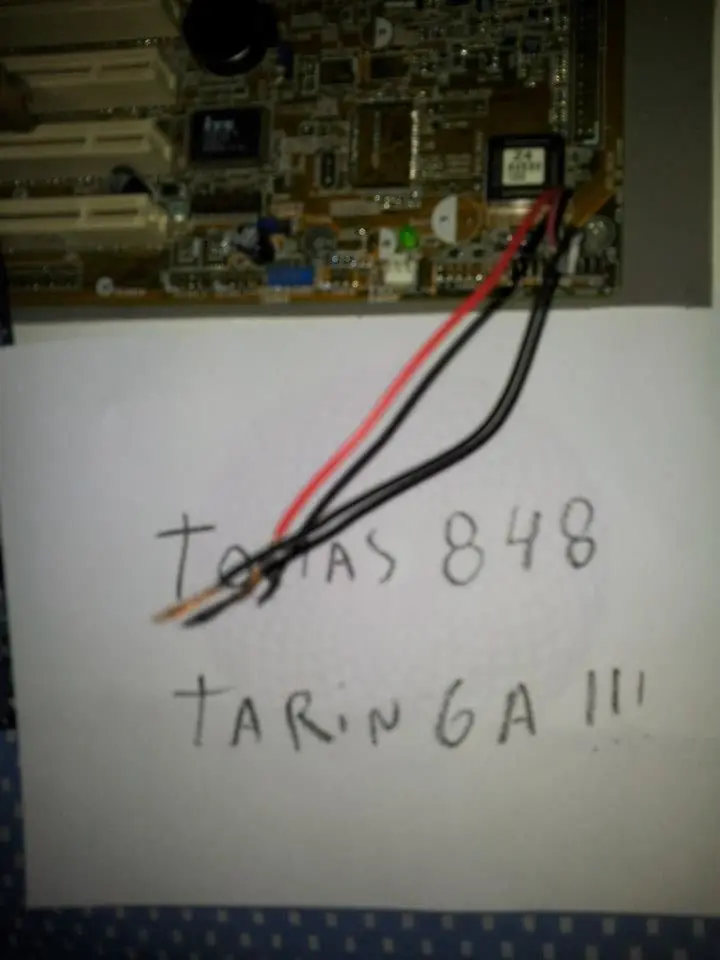

Todo esta montado y asegurado en la madera, se le conecta también el adaptador de la placa jamma ( los dos cables que ven sueltos, son los del encendido que mas adelante explico donde lo conecto)
Para el sistema que nuclea los emuladores hay varios dando vueltas, segun lo que quieras correr en la maquina, les recomiendo que visiten ZONA ARCADE es una pagina dedicada a las recreativas

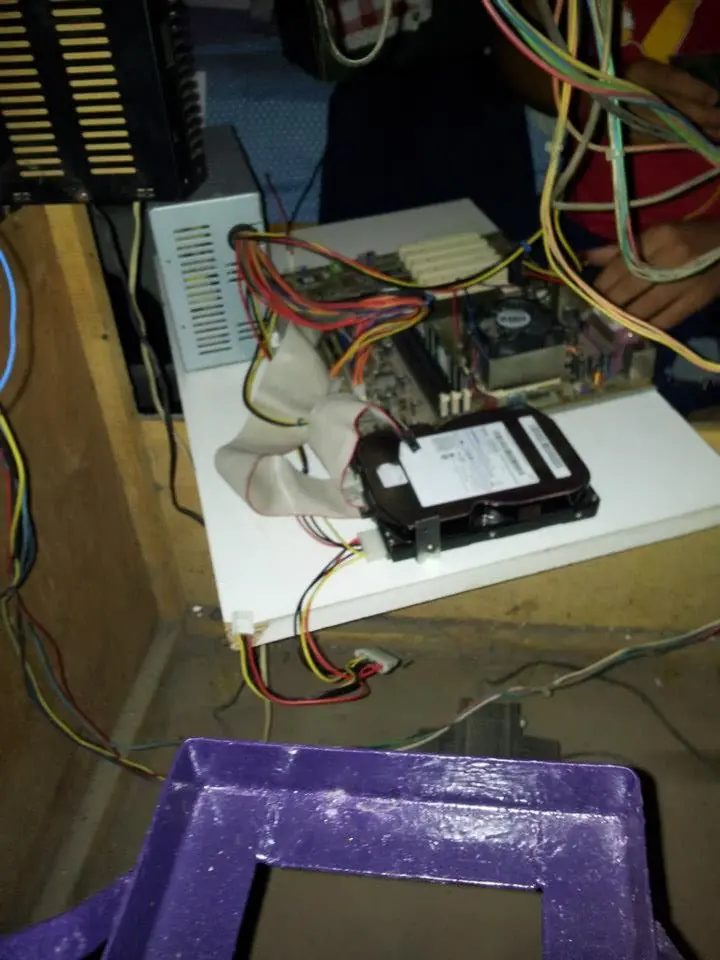

Coloco la placa de madera con todo los componentes en el suelo del arcade, ya que cuanto mas lejo del tubo mejor.
Conectamos el adaptador de placa jamma

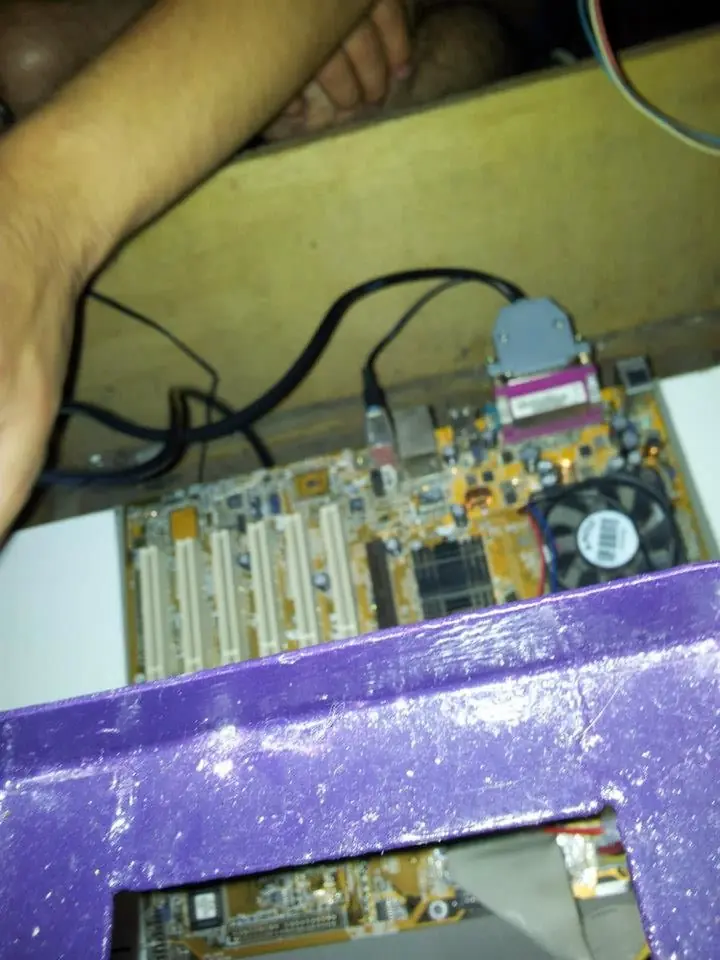

Conectamos el puerto paralelo de la placa jamma a la interface y el sonido
Conectamos el conector de la fuente con el del adaptador de la placa jamma

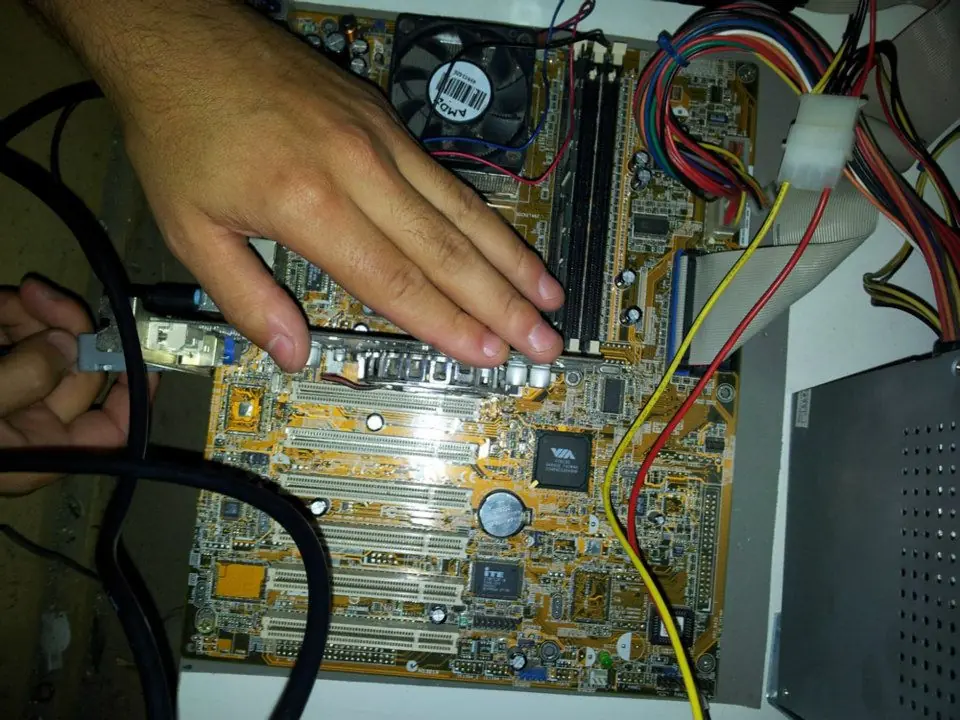

Y por ultimo colocamos la placa de vídeo y la conectamos al adaptador jamma
Aprovechando que tenia que agujerear la maquina para agregar el botón on/off de la interface y el botón de reset (que nos devuelve al menú, una ves que entramos a un juego y queremos cambiar a otro), cambie el cable de alimentación del árcade que esta a través de la puerta y molestaba mucho

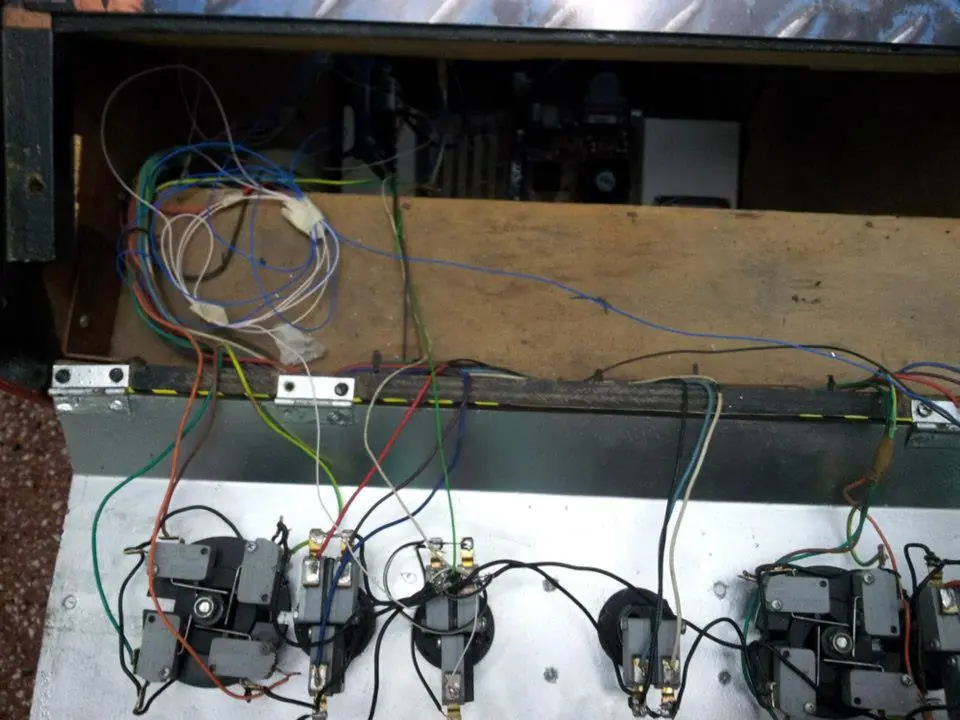

En la parte interna de los controles

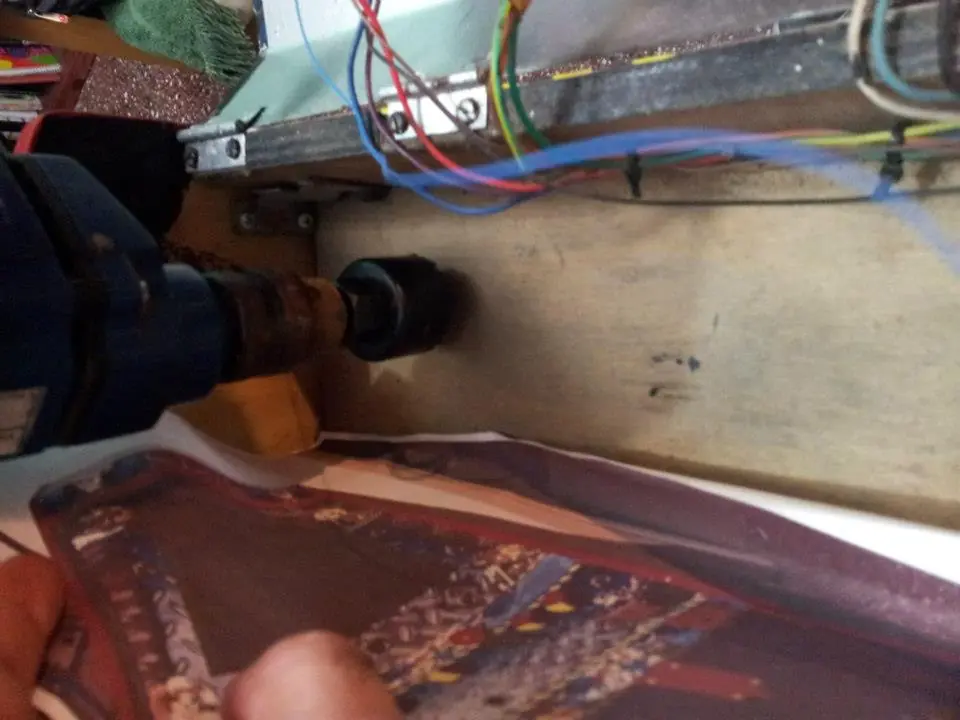

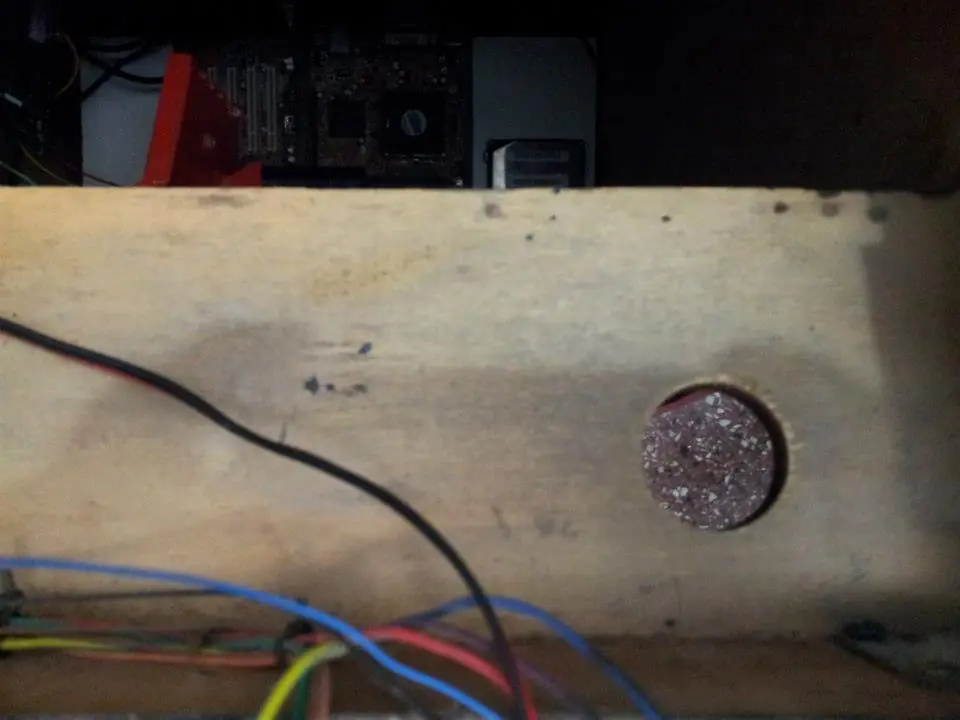

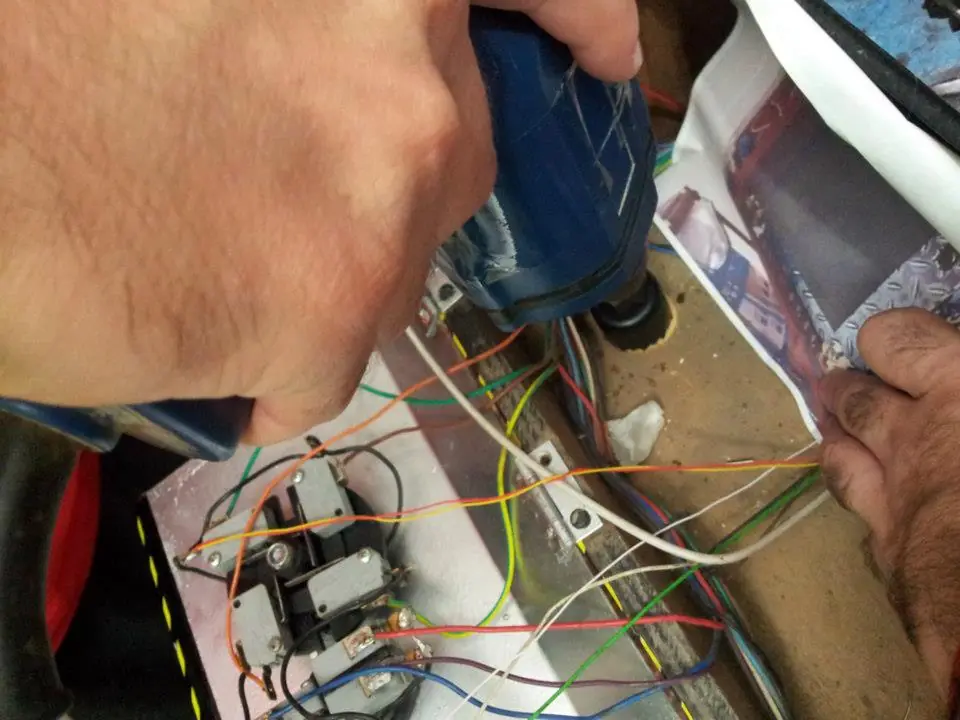

Hago dos agujeros con el taladro en copa

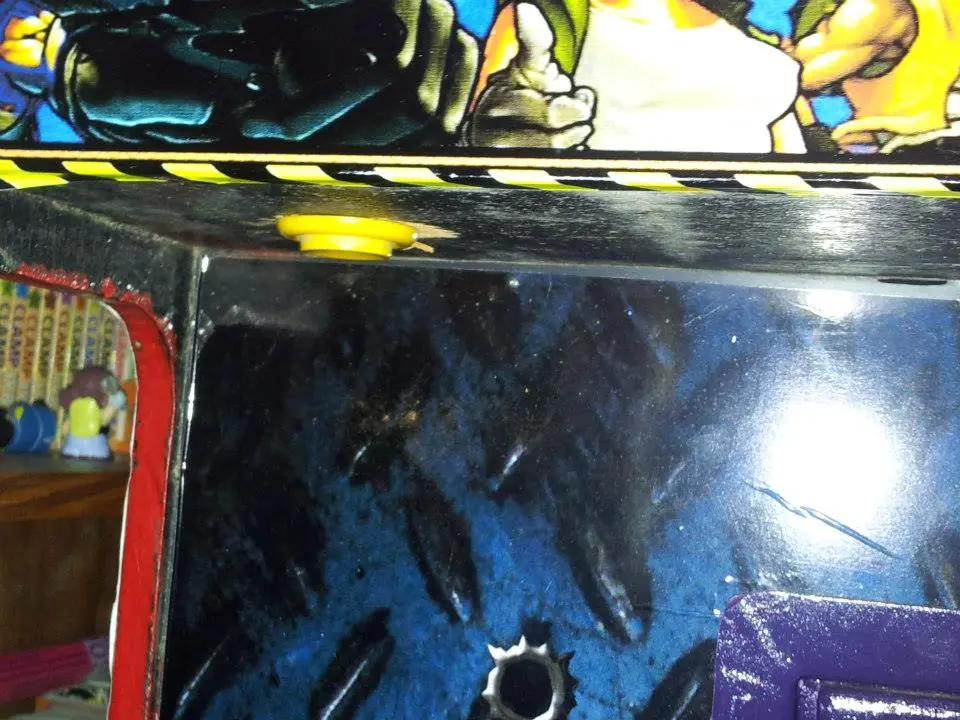

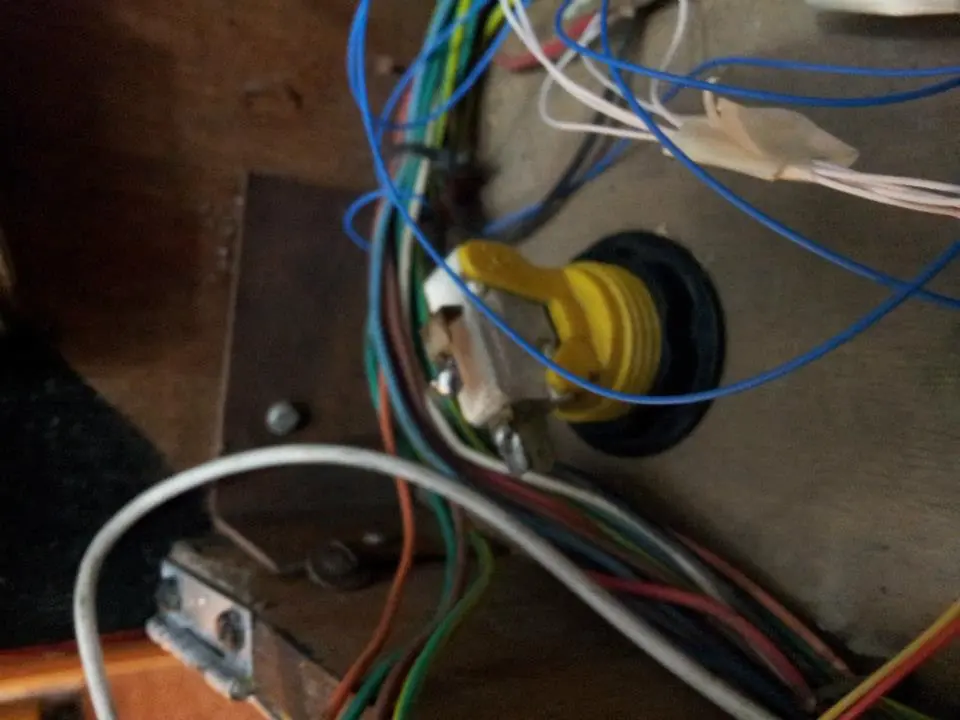

Aprovecho dos botones que me sobraron, para poner del lado izquierdo de la maquina el reset y del derecho el encendido de la interface

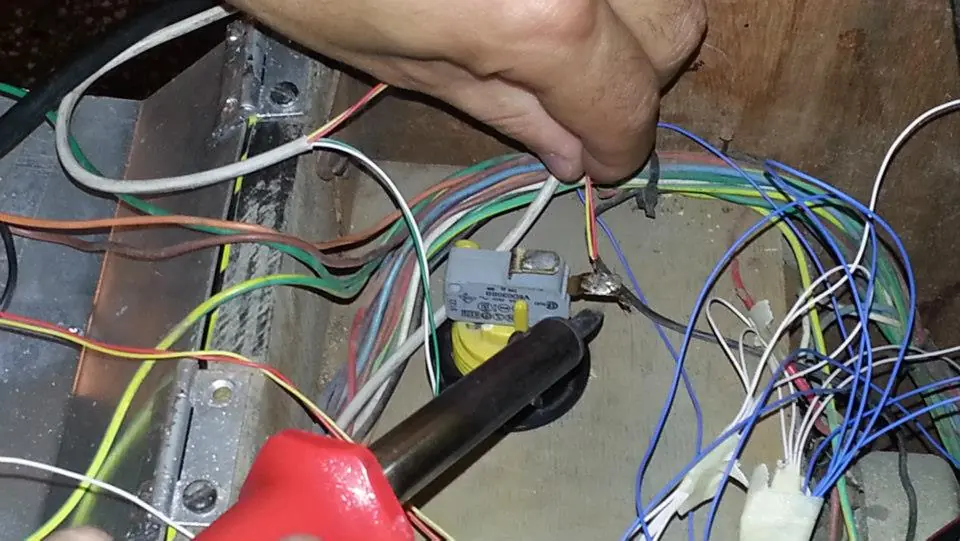

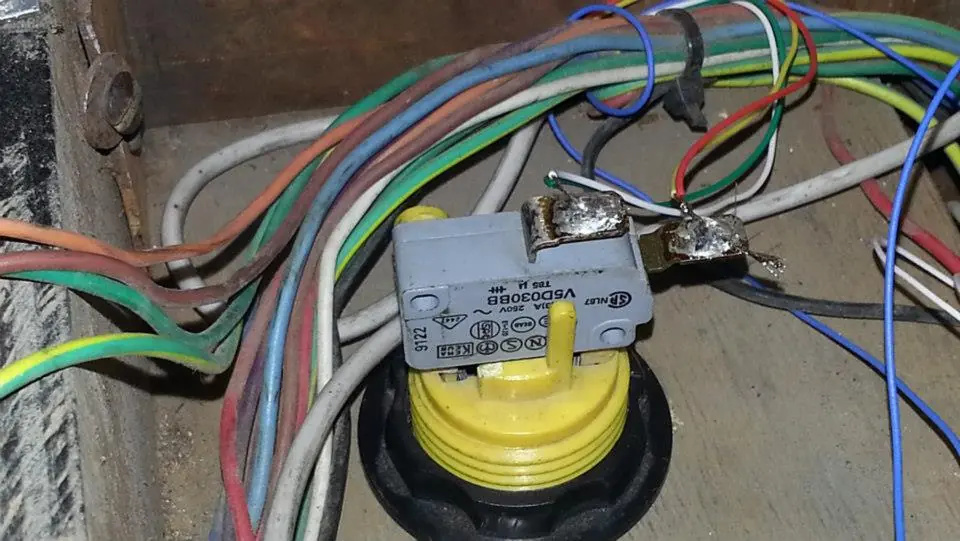

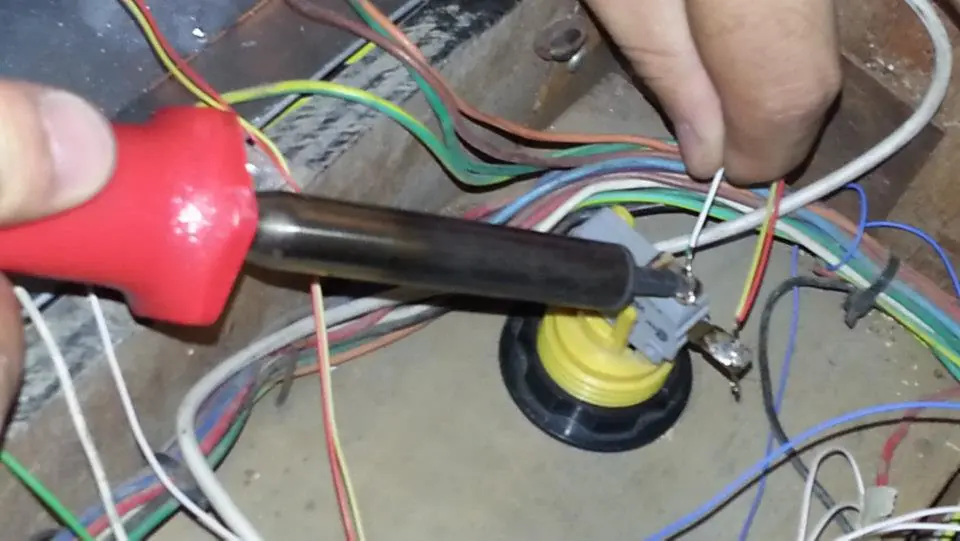

Sueldos los cables a cada interruptor, teniendo cuidado de que sean del interruptor indicado en cada botón

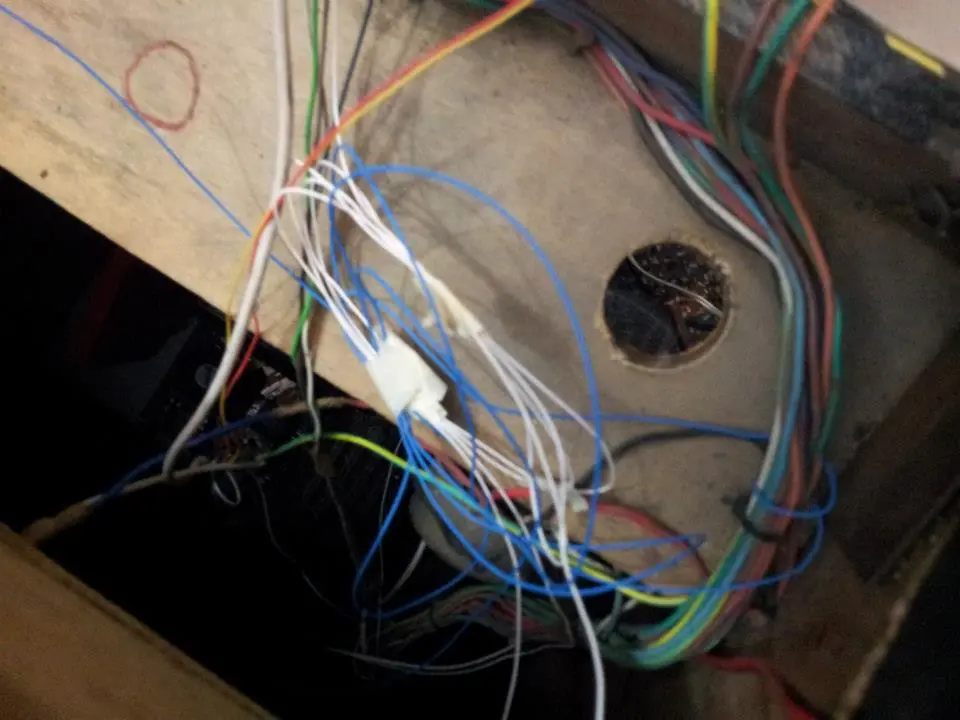

Asi queda en la parte de abajo! ( tube que arreglar y pintar para emprolijar, despues subo foto )

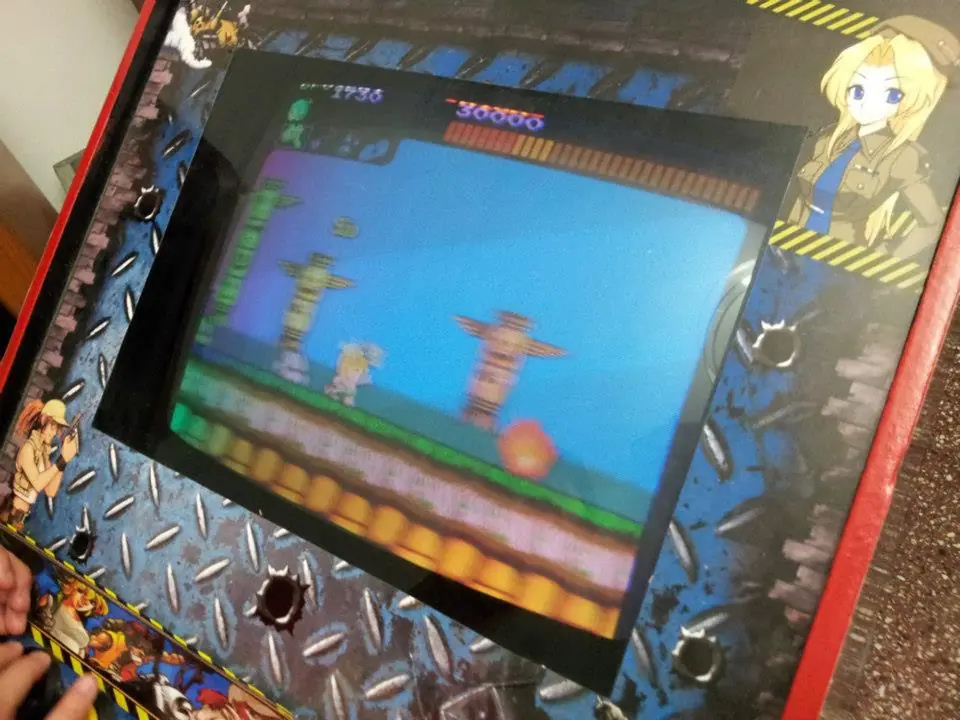

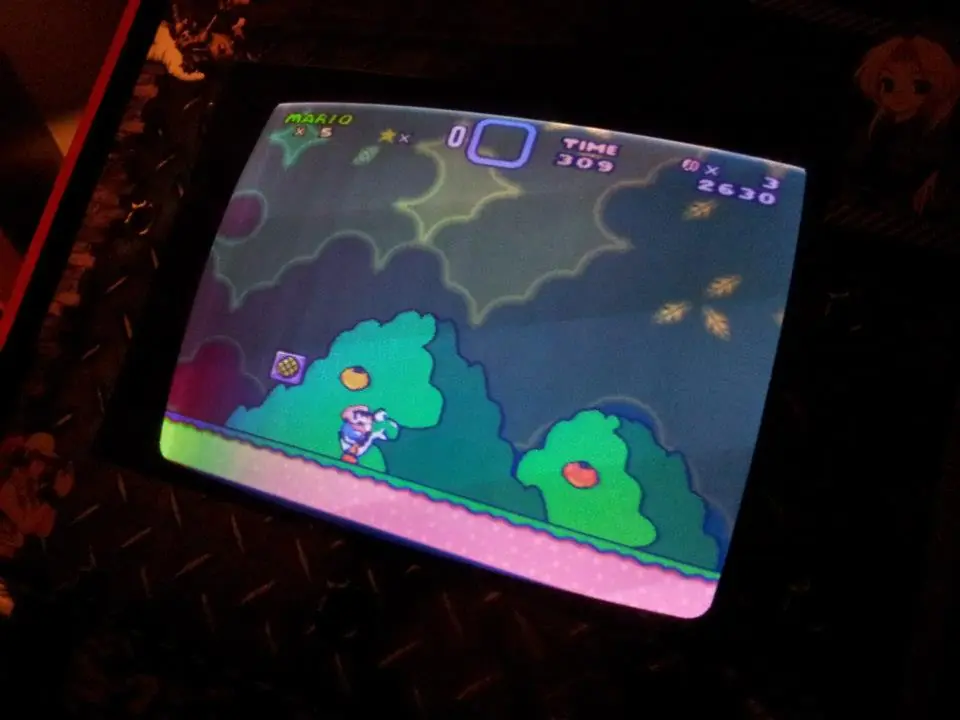

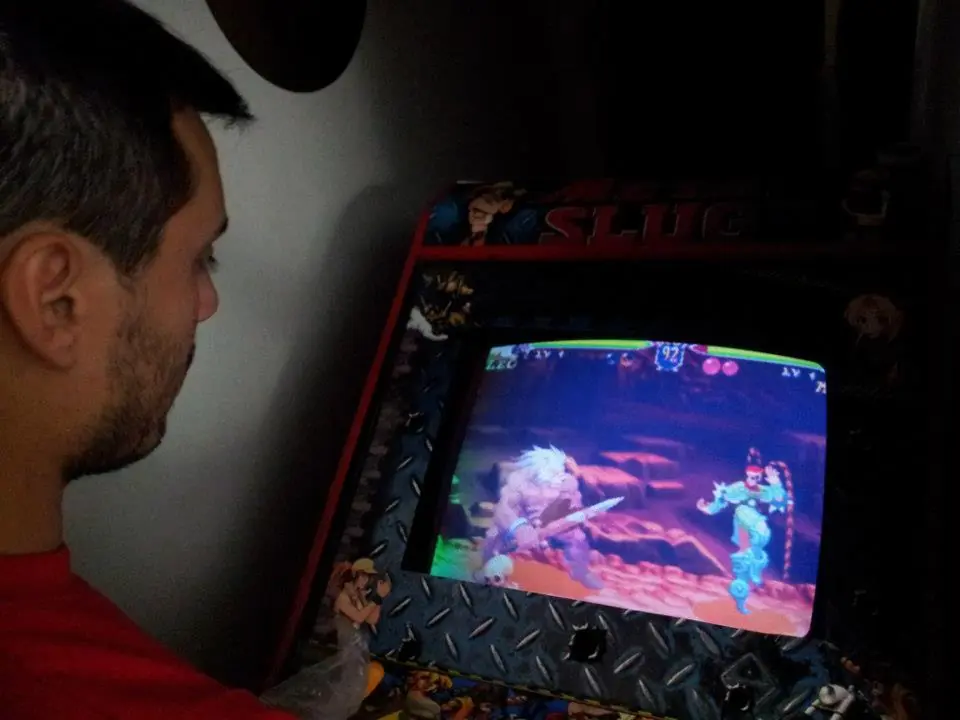

Bueno una vez listo todo, llega la prueba de fuego. Encender y que todo funcione como corresponde!!!

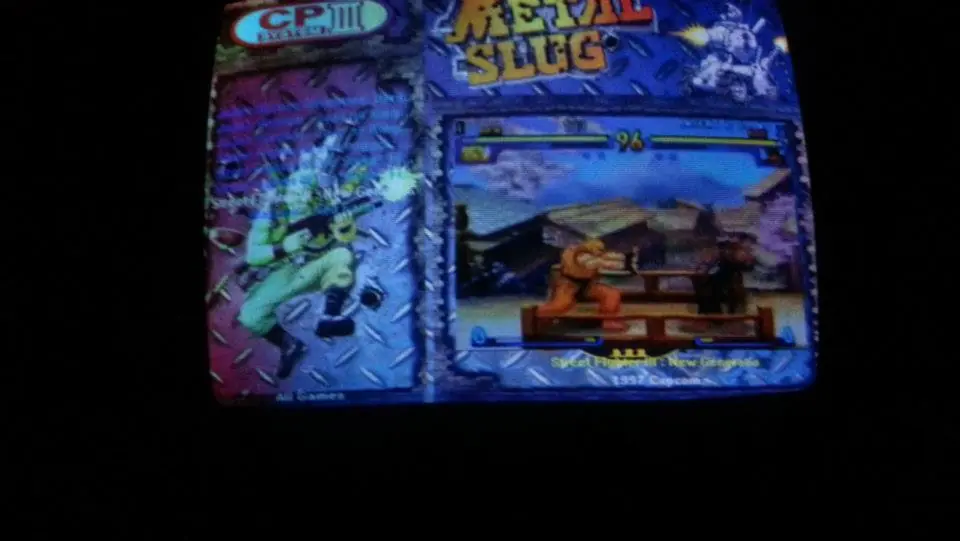

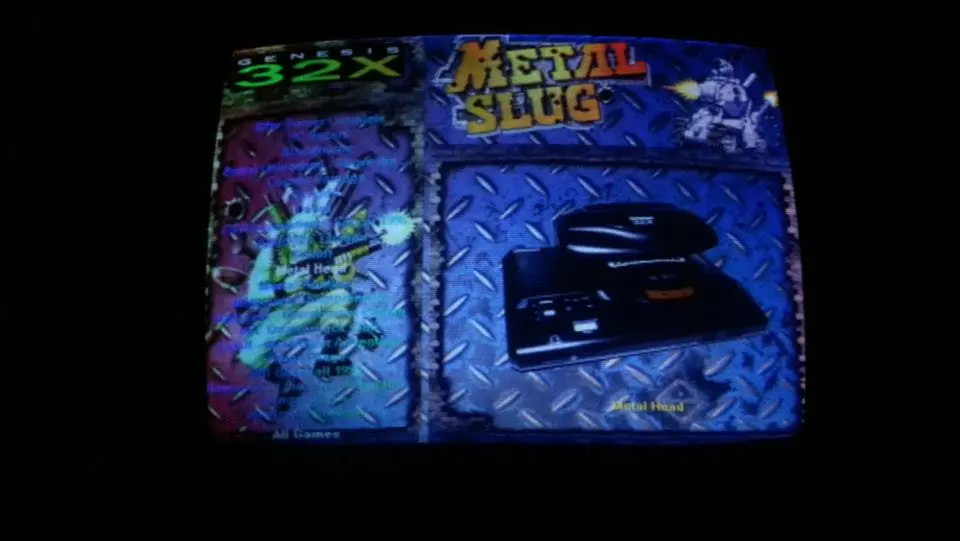

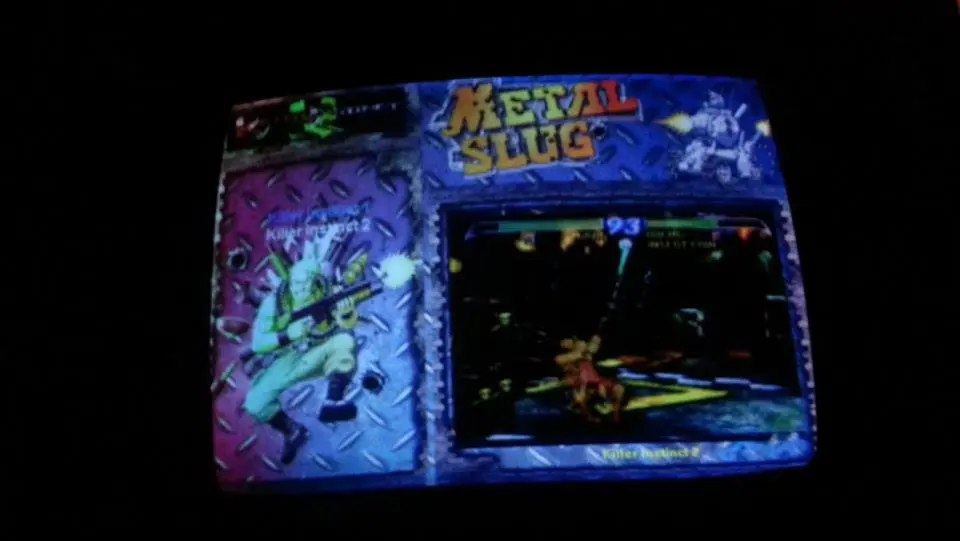

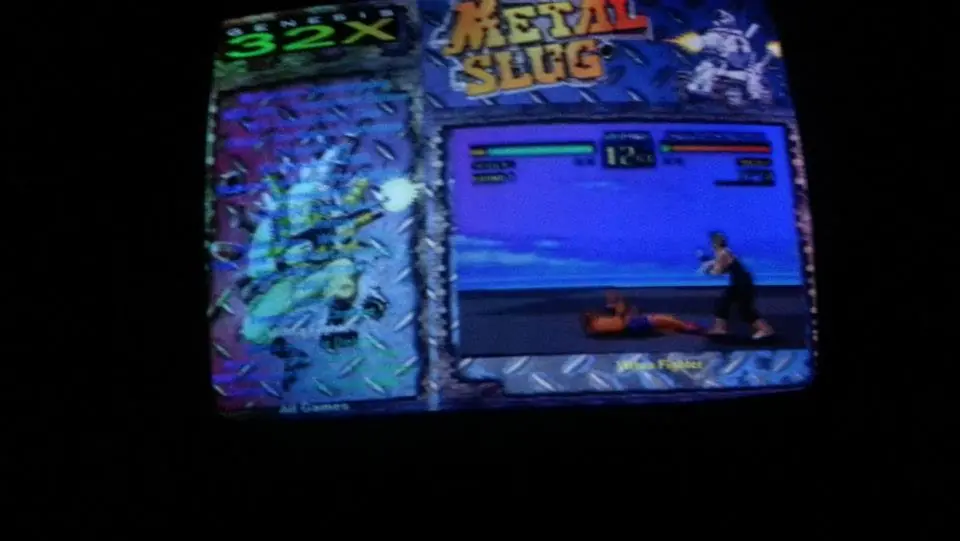

Este es el menú de la interface que nuclea todos los emuladores
Bueno espero que les haya gustado!!!
Un agradecimiento especial a Leandro T. que me ayudo con toda la electrónica y aguanto en todo el proceso.
Y otro agradecimiento a Alejandro M. que me hizo la interface de la maquinola, como , los menús de la misma, con imágenes del metal slug para que este acorde a mi acarde
