Como hacer un Ventilador USB
Implementos necesarios:
Para este Proyecto necesitaremos lo siguiente:
- Cable USB
- Motor que soporte 5 volts ( de los que venden en las papelerias o mejor en las chatarrerias o ferreterias )
- Un CD
- Un corcho
- Opcional -> Madera (para hacer un apoyo para que el ventilador no se mueva )
Muy bien, habiendo recopilado todos los implementos, manos a la obra.
Comenzaremos por crear las aspas de nuestro ventilador.
Para eso tomaremos el CD y debemos cortarlo en partes iguales, por lo que hice una plantilla en una hoja. Un CD mide 12cm de diámetro por lo que con la ayuda de un compas hice un círculo e hice las lineas de división para las aspas.
Marcamos con la ayuda de un Tip-Top y cortamos las aspas.

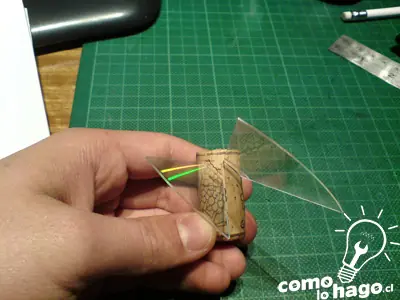

Tomamos el corcho y hacemos insiciones diagonales para introducir en el las aspas.

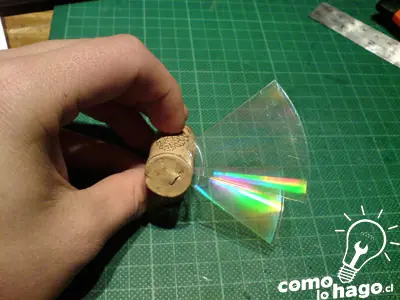

Aca se observan dos de ellas ya insertadas en el corcho.

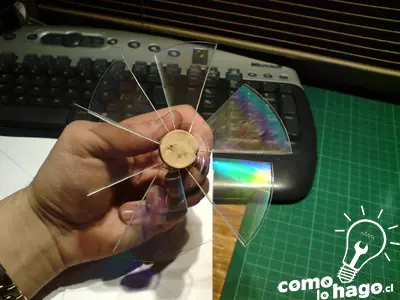

Ahora una vista frontal.
Nuestro ventilador final.

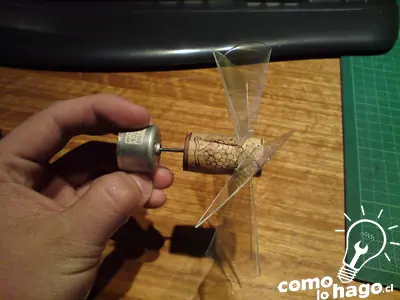

Ahora debemos insertar el motor en el corcho.
Sólo nos faltaría conectar el motor con el cable USB, conectar el cable al PC y estaríamos listos.
Para conectar el cable al motor simplemente deben conectar a los terminales del motor, los cables rojo y negro.
Acá es donde deben provar cual cable va en que terminal del motor ya que de una manera será un ventilador y conectado alrevés será un extractor. Así que mucho OJO con eso.
Los invito a revisar en este tutorial como ver los cables que encontrarán dentro del cable USB.
Ahora…. Surge una pregunta.
Como se sostendrá el ventilador?
Debemos crear una forma de sostener nuestro ventilador para que no salga volando se mueva.

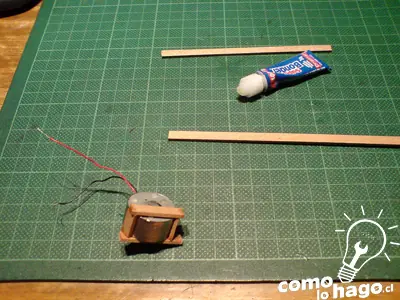

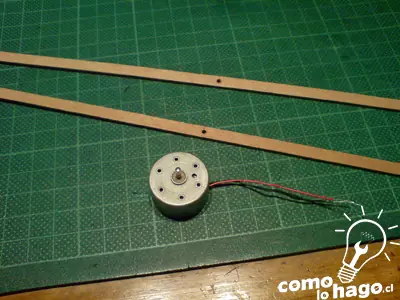

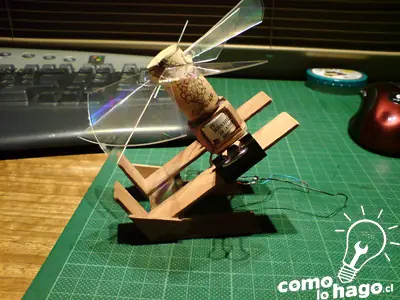

Con ayuda de palitos de maqueta me puse a improvisar e hice lo siguiente.

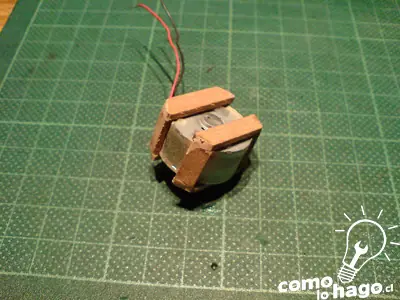

En otras palabras, cubrí el motor en madera para luego adosarlo a un armado que tenia de antes.

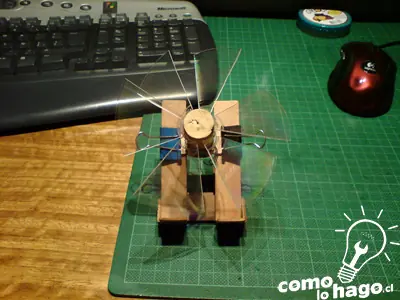

y por ultimo solo es conectarlo a un puerto usb de tu computadora !...
Ahhhhhh....
Un detalle importantisimo es que el balance de las aspas puede provocar un giro inadecuado de nuestra hélice, tal como se observa en el término del giro de este.
Una forma de arreglar este problema sería tomando cada aspa y midiendo que todas sean iguales y pesen lo mismo. De la misma manera, su posición en el corcho debiese tener un grado de inclinación exacto con un distanciamiento entre cada aspa de manera perfecta para que así la hélice quede balanceada. Además de que el motor debiese estar insertado en el centro del corcho, pero……
En como lo hago, somos seres humanos comunes y corrientes tal como ustedes.
Nos esmeramos en lograr bien las cosas pero aveces no funcionan de manera perfecta, por lo que pido disculpas de antemano.
Sin más que agregar, me despido y como siempre, Felices proyectos!!!!!
