Buenas gente, paso a decirles como realizar el proceso de soldadura del chip de video, principal problema de las portatiles con chip Amd/Nvidia, mas comunes en las HP y Compaq.
1.- Realicen el desarme con mucho cuidado y cuiden de no dañar nada, eviten reparar una cosa para romper otra.
2.- Una vez tenemos la placa libre debemos limpiar contactos de chipset de video y procesador con un cotoneto con alcohol isopropílico.
3.- Cortamos un pedazo de papel de aluminio y cubrimos toda la placa para evitar dañar algún componente, con cuidado cortamos y dejamos a la vista sólo el chip de video en el cual vamos a trabajar...
4.- Sacamos con jeringa una pequeña cantidad de Flux y la aplicamos por el contorno del chip de video, tratando de que penetre en el pequeño espacio que queda entre chip y placa
Spoiler:
5.- Tenemos entonces, placa limpia y protegida con papel aluminio salvo en el chip de video y aplicamos ya el fundente flux para repasar.

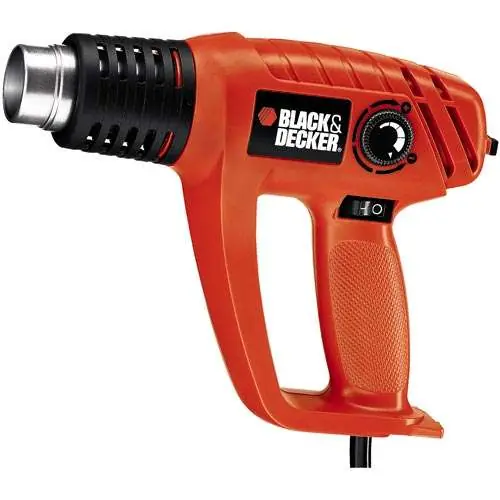

6.- Necesitamos ahora pistola de calor, en mi caso uso una de 1600w, importante es que busquen una base para dejarla mirando hacia abajo y que les de la altura para quedar alejado de la placa cerca de 20cm. , la dejamos apuntando directamente al chip de video y le damos por un lapso de 4 a 4 1/2 minutos
Notas: En internet siempre dicen y se ve en videos que hacen este paso a mano, con movimientos circulares, acercándose y alejándose, etc. NO ES RECOMENDABLE... para soldar se necesita un calor CONSTANTE y eso se logra con la pistola fija y a la distancia justa.
7.- Terminado este paso NO TOQUEN LA PLACA POR 15 MINUTOS, eso es super importante, las soldaduras pueden estar en estado semi-líquido y si giran la placa pueden matarla definitivamente.
8.- Una vez fría la placa nos damos a la tarea mas importante que es evitar que falle a futuro... ¿como se logra? alterando un poco el estado natural del equipo y refrigerando:
Aplicamos la pasta siliconada sobre el procesador y sobre chip de video.
Desechamos la goma disipadora que viene entre el chip de video y disipadora y lo reemplazamos por piezas de aluminio, mas precisamente cortando una "latita de cerveza" (debido a que es de aluminio(excelente disipador de calor), que es mas facil de conseguir y es barato) cortamos en pequeños trozos rectangulares (6 o 7 mas o menos). Despues con pasta siliconada, pegar trozito x trozito sobre el chip de video, luego ya ponemos el ventilador y disipador y atornillamos.
10.- Luego armamos, probamos, atornillamos, el equipo debera estar funcionando bien.
11.- Finalmente dentro de windows descargamos la actualización de bios, HP Compaq a dispuesto de una actualización para todas las líneas con problemas de video con la cual el ventilador interno trabaja permanentemente lo que ayuda a disminuir temperaturas. Terminado el proceso instalamos Everest y nos fijamos en las temperaturas, verán que el GPU (video) fluctúa entre 35° - 55° según el uso y condiciones climáticas, lejos de lo que podría considerarse peligroso.
***********************************************************
Resumen: Entonces al terminar debemos lograr reparar falla de video y WI-FI si es que también tenía esa falla y asegurarnos un largo período de funcionamiento gracias a las medidas que tomamos en relación a temperaturas. Vale recordar que muchos reflow(soldadura del chip) en efecto funcionan, pero quienes lo realizan no toman las medidas para que el equipo a futuro trabaje a menores temperaturas, por eso fallan al poco tiempo.
***********************************************************
Materiales: alcohol isopropílico, Pistola de calor, Flux, papel de aluminio, pieza de aluminio (Latita de cerveza o gaseosa), jeringa, tijera, pasta Siliconada.
***********************************************************
Bueno, espero que a alguien le sirva de utilidad. Saludos.
P.D.:Ah por último les muestro esta imagen q encontre navegando x ahi y q me dio mucha risa :
