Buscando por Internet encontré esto y funciona de 10 puntos!
Si usted tiene un Acer AL1916W, VA1916b Viewsonic, VA1926w, VA1916w Westinghouse L1975NW o L2046NV o puerta de enlace del monitor FPD-1830 que no tiene imagen, pero una luz sólida de energía verde, esto debería ayudar a hacer una copia en ejecución. Todos estos monitores utilizan el poder del CAD-19M005 bordo de la oferta.A continuación encontrará un paseo completo a través de la reparación de su monitor LCD.Para hacer la reparación tendrá las siguientes herramientas: Soldador, trenza de-soldadura, destornillador Phillips, destornillador de punta plana.Usted también necesitará los siguientes componentes electrónicos: Cantidad (2) 220UF 25V condensadores, qty (2) MOSFETs 40T03GP y Cantidad (1) para montaje de superficie 4 fusible.
Aquí tenemos un no funcionales L1975NW Westinghouse de 19 "LCD monitor.tiene una pantalla oscura, si una luz en la pantalla todavía se puede ver la imagen.
En primer lugar tiene que quitar el cable de alimentación, cable de señal y el soporte.Para quitar el soporte de tirar de la cubierta de plástico y retire los 4 tornillos.
Ahora quite los cuatro tornillos, uno en cada esquina, como indican las flechas.
Después de retirar los tornillos que se necesita para extraer la parte posterior del caso fuera como se ilustra en las fotos de abajo. Utilice un pequeño destornillador de punta plana. Una vez que haya un hueco poco en el caso que acabamos de tirar de los 2 mitades y su forma de trabajo en torno a la pantalla.

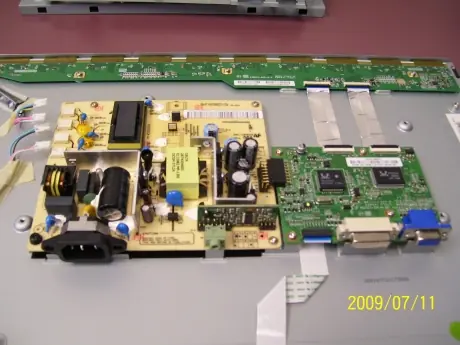

Después de la unidad de pantalla se retira de la caja de plástico que puede llegar a la reparación. Tenemos que eliminar la fuente de alimentación. Usted tendrá que desconectar el 4 conexiones de luz de fondo (flechas rojas). El quitar los 10 tornillos que sujetan el escudo de metal en su lugar (flechas amarillas).
Ahora desenrosque y retire la tarjeta de alimentación.
Los componentes que vamos a eliminar son etiquetados C204, CE101, Q205, Q206 y F200 en la parte inferior del tablero. Los condensadores deben instalarse con la polaridad adecuada, así que asegúrese de comprobar las marcas de tarjeta (nuevo condensador de banda manera enfrenta misma franja de edad de condensadores)

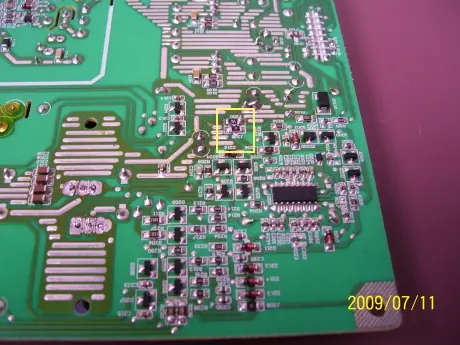

El F200 fusible se encuentra en la parte inferior de la tarjeta de alimentación, y es del tamaño de un grano de arroz. (puenteenlo)
Después de las piezas se sustituyen simplemente invierta el procedimiento para volver a armar el caso. Ahora aplique el poder y usted debe tener un monitor completamente funcional de nuevo.
espero que les alla gustado
