Si alguna vez la plancha les dejo de funcionar sin ningun tipo de motivo lo mas problable es que el fusible termico se cortara. Esto ocurre sin motivo aparente probablemente por obsolescencia del material.
En este ejemplo utilizare una plancha ATMA a la cual cambiaremos el fusible termico. Lo mas complicado de la operación es desarmar toda la plancha para llegar al fusible por lo que recomiendo ir sacando fotos del proceso para que después no nos sobren piezas.
Primero desconectamos el cable de alimentación para poder trabajar con mayor comodidad, anotar en que lugar va conectado cada uno ya que son tres: fase, neutro y puesta a tierra.
Después sacamos cada tornillo que encontremos y después sacamos el dial selector de temperatura, sale haciendo presion levemente hacia arriba.
Sacamos los tornillos que hay debajo de dicho selector y sacamos la carcaza. Aca hay que tener cuidado porque tenemos que desconectar la manguera que lleva agua al rociador y si la plancha es vieja esta manguera se corta por lo que tendremos que comprar otra. Se venden en casas de articulos de goma
Debajo de esta carcaza de plastico esta la tapa de fundicion que esta sujeta por varios tornillos, los sacamos y podremos ver el fusible. Al sacar la carcaza hay que tener cuidado con los sellos de goma que son por donde pasa el agua para generar el vapor, ya que si quedan mal colocados el agua puede filtrarse y tocar algun cable.

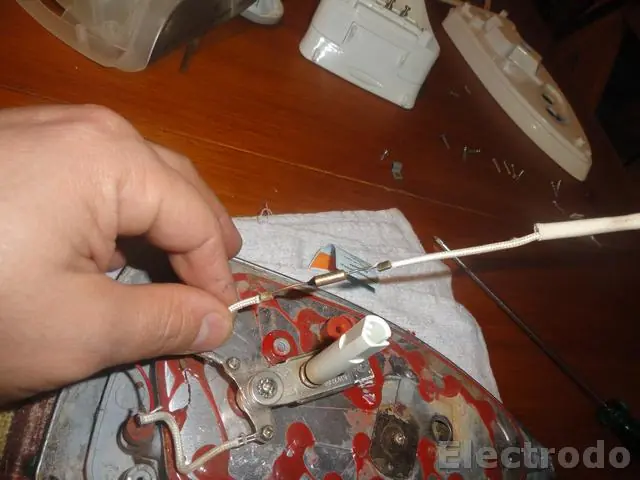

El fusible en este caso esta protegido por una funda de plastico y si medimos la continuidad con un tester podremos comprobar que esta cortado. Hay que sacarlo, ir a alguna casa de electricidad y comprar un fusible del mismo rango termico. Lo ponemos armamos toda y todo deberia funcionar sin problemas.
En esta foto se puede apreciar el fusible viejo y uno nuevo, tambien puede verse impreso en la superficie el rango termico que es la temperatura a la cual se abren
Espero les sirva este tutorial, cualquier duda pregunten que tratare de responderles.
