Hola, nuevamente nos vemos, en este aporte les voy a ayudar con imagenes y explicaciones a como mejorar la calidad de imagen de tu monitor crt (tubo) y a fabricar un cable de red, comencemos.
1-Mantenimiento de monitor crt
Como veran, podran realizar el mantenimiento básico que nos permita dar soluciones a problemáticas sencillas sin ser un Técnico en Electrónica.
El trabajo dentro del monitor esta expuesto a altos voltajes, por eso deberán tomar las precauciones necesarias antes de intentar modificar cualquier componente interno.
El trabajo dentro del monitor esta expuesto a altos voltajes, por eso deberán tomar las precauciones necesarias antes de intentar modificar cualquier componente interno.
Al quitar la cubierta del monitor podemos observar:

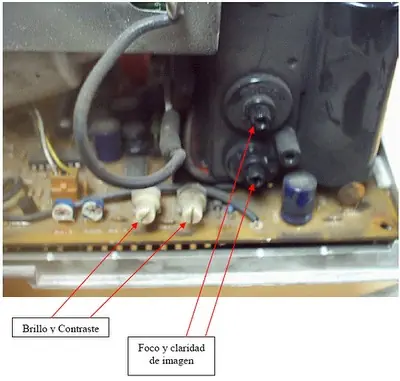

En esta imagen vemos el FlayBack una de las piezas mas importantes del monitor ya
que se encarga de generar el alto voltaje necesario para el funcionamiento del monitor, es importante que tengan mucho cuidado de no tocarlo, ya que la humedad o el polvo que tenga el interior del monitor les puede jugar en contra.
El recalentamiento del mismo genera un fuera de foco en la pantalla, el cambio en la actualidad de este es de alto costo, a veces hace no conveniente el arreglo, si el problema fuese de fuera de foco las soluciones son dos, utilizar las perillas que me permitan configurar el foco y/o generar la posibilidad de enfriarlo con algún ventilador adicional.
Además en la imagen podemos apreciar los reguladores de brillo y contraste. Recordamos mantener las precauciones necesarias, dado que los cambios que realicemos lo deberemos de hacer con el monitor prendido, de esta forma poder ver de inmediato el efecto.
En esta imagen vemos el FlayBack una de las piezas mas importantes del monitor ya
que se encarga de generar el alto voltaje necesario para el funcionamiento del monitor, es importante que tengan mucho cuidado de no tocarlo, ya que la humedad o el polvo que tenga el interior del monitor les puede jugar en contra.
El recalentamiento del mismo genera un fuera de foco en la pantalla, el cambio en la actualidad de este es de alto costo, a veces hace no conveniente el arreglo, si el problema fuese de fuera de foco las soluciones son dos, utilizar las perillas que me permitan configurar el foco y/o generar la posibilidad de enfriarlo con algún ventilador adicional.
Además en la imagen podemos apreciar los reguladores de brillo y contraste. Recordamos mantener las precauciones necesarias, dado que los cambios que realicemos lo deberemos de hacer con el monitor prendido, de esta forma poder ver de inmediato el efecto.
Nota: el modelo interior y la ubicación de sus componentes puede variar
2-Fabricar cable de red
Materiales a utilizar
*crimpadora
*cable de red utp (categoría 5)
*conector rj 45
*crimpadora
*cable de red utp (categoría 5)
*conector rj 45
Procedimiento
a) Con la utilidad de corte de la crimpadora, cortamos y pelamos la funda del cable y dejamos los hilos al descubierto una longitud aproximada de 3-5 cm, aunque en el conector solo entrarán unos 14-15mm., cortando esos cm, podremos destrenzarlos y colocarlos en su orden con más facilidad.

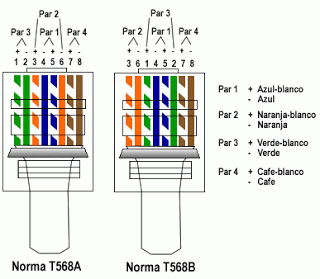

b) continuación los ponemos en orden, la normativa que utilizaremos es la 568-B, la más usada habitualmente y cortamos dejándolos igualados a unos 14-15 mm, les dejo una explicación en imagen de las dos tipos de normas (aunque en este caso usaremos la segunda)
el estándar "A" directo
blanco/verde
verde
blanco/naranja
azul
blanco/azul
naranja
blanco/café
café
el estándar "B" cruzado
blanco/naranja
naranja blanco/verde
azul
blanco/azul
verde
blanco/café
café
blanco/verde
verde
blanco/naranja
azul
blanco/azul
naranja
blanco/café
café
el estándar "B" cruzado
blanco/naranja
naranja blanco/verde
azul
blanco/azul
verde
blanco/café
café
c) siempre con la pestaña de enganche del conector rj45 hacia abajo y con el orden de los cables según la normativa, ubicamos los extremos de los hilos en la boca del conector y los introducimos hasta los conductos internos que los llevarán hasta los terminales:
d) acto seguido, tras comprobar que los hilos han entrado a su lugar en el orden que queremos, cogemos la crimpadora y colocamos el conector en la boca correspondiente, sujetando la funda del cable firmemente para evitar que los hilos se desplacen hacia atrás. Con el conector colocado, presionamos la herramienta con fuerza generalmente se oye un “clic” que es la uña de plástico que retiene la funda gris del cable.

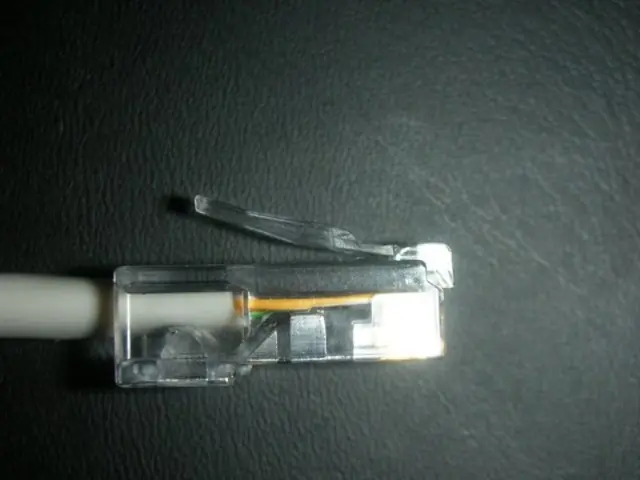

e)los hilos llegan perfectamente al final del conector y la funda del cable está pillada por la uña de plástico que fija y no permite que nada se mueva ahí dentro.
Seguimos los mismos pasos con el otro extremo del cable y un nuevo conector y tendremos terminado el cable de red, de tantos metros como hayamos querido.
Solo nos queda comprobar su conectividad, si no disponemos de tester, la mejor manera de comprobarlo es conectando tu pc al router/switch/hub y hacer ping a el…..o a otro pc si se trata de un cable cruzado.
