Bienvenidos!
Este es mi primer post sobre electronica, espero que les guste y/o sirva.
Estoy estudiando informatica y una de las materias que curso es electrónica, como primeros proyectos prácticos comenzamos a trabajar con un integrado temporizador, el NE555, un compañero nuestro que es sordo propuso
hacer un temporizador para que si le tocan el timbre una luz se encienda y quede encendida por unos segundos apagandose automaticamente.
Son muchas las cosas que se pueden hacer con este integrado, y de manera muy económica y sencilla, pero conozcamos un poco mas del "555":
Según wikipedia:
El circuito integrado 555 es un circuito integrado de bajo costo y de grandes prestaciones. Inicialmente fue desarrollado por la firma Signetics. En la actualidad es construido por muchos otros fabricantes. Entre sus aplicaciones principales cabe destacar las de multivibrador astable (dos estados metaestables) y monoestable (un estado estable y otro metaestable), detector
de impulsos, etcétera.
Este Circuito Integrado es para los experimentadores y aficionados, un dispositivo barato con el cual pueden hacer muchos proyectos. Este temporizador es tan versátil que se puede utilizar para modular una señal en Amplitud Modulada (A.M.)
Está constituido por una combinación de comparadores lineales, flip-flops (biestables digitales), transistor de descarga y excitador de salida.
Las tensiones de referencia de los comparadores se establecen en 2/3 V para el primer comparador C1 y en 1/3 V para el segundo comparador C2, por medio del divisor de tensión compuesto por 3 resistores iguales R. En el gráfico se muestra el número de pin con su correspondiente función.
En estos días se fabrica una versión CMOS del 555 original, como el Motorola MC1455, que es muy popular. Pero la versión original de los 555 sigue produciéndose con mejoras y algunas variaciones a sus circuitos internos. El 555 esta compuesto por 23 transistores, 2 diodos, y 16 resistores encapsulados en silicio. Hay un circuito integrado que se compone de dos temporizadores en una misma unidad, el 556, de 14 pines y el poco conocido 558 que integra cuatro 555 y tiene 16 pines.
Hoy en día, si ha visto algún circuito comercial moderno, no se sorprenda si se encuentra un circuito integrado 555 trabajando en él. Es muy popular para hacer osciladores que sirven como reloj (base de tiempo) para el resto del circuito.

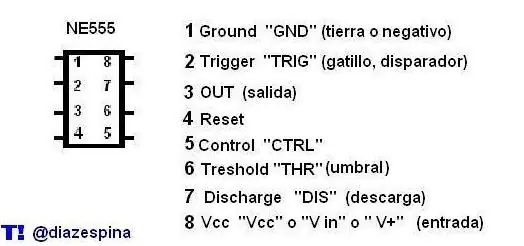

Descripción de los terminales del 555
Pines del 555.
GND(normalmente la 1): es el polo negativo de la alimentación, generalmente tierra.
Disparo(normalmente la 2): Es en esta patilla, donde se establece el inicio del tiempo de retardo, si el 555 es configurado como monostable. Este proceso de disparo ocurre cuando este pin va por debajo del nivel de 1/3 del voltaje de alimentación. Este pulso debe ser de corta duración, pues si se mantiene bajo por mucho tiempo la salida se quedará en alto hasta que la entrada de disparo pase a alto otra vez.
Salida (normalmente la 3): Aquí veremos el resultado de la operación del temporizador , ya sea que esté conectado como monostable, astable u otro. Cuando la salida es alta, el voltaje será el voltaje de alimentación (Vcc) menos 1.7 Voltios. Esta salida se puede obligar a estar en casi 0 voltios con la ayuda de la patilla de reset (normalmente la 4).
Reset (normalmente la 4): Si se pone a un nivel por debajo de 0.7 Voltios, pone la patilla de salida a nivel bajo. Si por algún motivo esta patilla no se utiliza hay que conectarla a Vcc para evitar que el 555 se "resetee".
Control de voltaje (normalmente la 5): Cuando el temporizador se utiliza en el modo de controlador de voltaje, el voltaje en esta patilla puede variar casi desde Vcc (en la práctica como Vcc -1 voltio) hasta casi 0 V (aprox. 2 Voltios). Así es posible modificar los tiempos en que la salida está en alto o en bajo independiente del diseño (establecido por los resistores y condensadores conectados externamente al 555). El voltaje aplicado a la patilla de control de voltaje puede variar entre un 45 y un 90 % de Vcc en la configuración monostable. Cuando se utiliza la configuración astable, el voltaje puede variar desde 1.7 voltios hasta Vcc. Modificando el voltaje en esta patilla en la configuración astable causará la frecuencia original del astable sea modulada en frecuencia (FM). Si esta patilla no se utiliza, se recomienda ponerle un condensador de 0.01μF para evitar las interferencias.
Umbral(normalmente la 6): Es una entrada a un comparador interno que tiene el 555 y se utiliza para poner la salida a nivel bajo.
Descarga(normalmente la 7): Utilizado para descargar con efectividad el condensador externo utilizado por el temporizador para su funcionamiento.
V+ (normalmente la 8): También llamado Vcc, alimentación, es el pin donde se conecta el voltaje de alimentación que va de 4.5 voltios hasta 18 voltios (máximo). Hay versiones militares de este integrado que llegan hasta 18 Voltios.
Para comenzar a experimentar precisaremos pocas cosas y muy baratas.
integrado NE555 12$ uruguayos 3$ argentinos + o -
condensadores
47 µF (microfaradios) 25 V
100 µF (microfaradios) 25 V
Resistencias:
100 K Ω (kilohms) = 100000 Ω (ohms)
10 K Ω (kilohms) = 10000 Ω (ohms)
Circuito impreso generico
Leds
Configuracion como Multivibrador Monostable En este caso el circuito entrega a su salida un solo pulso de un ancho establecido por el diseñador.
La fórmula para calcular el tiempo de duración (tiempo en el que la salida está en nivel alto) es:
T (segundos) = 1.1 x (R x C)
valor de resistencia en ohms x valor de condensador en
faradios x 1.1
x ejemplo en mi caso le puse una resistencia variable (potenciometro) de valor de 250 ohms y un condensador de 47 µF
podemos decir que si preciso 10 segundos calibro mi potenciometro a 200 Ω ohms, 200 Ω x 0.047 µF x 1.1 = 10.34 (segundos)
Equema de conexión
El esquema de bloques muestra la sencillez de este circuito,yo en mi caso usè una fuente de 3,7 V (baterìa de celular) pero con el 555 se puede usar un "V IN" desde 4.5 hasta 18 V, (recomendado hasta 12) si usas un voltaje mayor y querès encender un led te conviene usar una resistencia en serie de al menos unos 100 kilohms para que el led no se queme.
La resistencia que dice "pull up" sirve para que cuando se active el interruptor el voltaje en el "trigger" caiga a tierra y active el sistema.
Esta es una vista "real" del circuito:
Aquì lo vemos en un simulador java:
Configuraciòn astable
En la configuraciòn astable lo que obtenemos es la generaciòn de pulsos de onda cuadrada, estables y continuos, los que se pueden usar x ejemplo para hacer parpadear uno o mas leds.
Esta es el esquema de configuraciòn:
Las resistencias R1 y R2 seràn las que en relaciòn con el condesador daràn los tiempos de "HI" y "LOW" a la salida "OUT" en la pata 3 del 555 de acuerdo a la formula:
T1 = (R1 + R2) x C x 0.69
T2 = R1 x C x 0.69
Vista "real" del circuito
En este caso yo sustituì R1 y R2 por resistencias variables (potenciometros) solo a fines practicos y puse un interruptor para abrir el circuito y uno para encender la luz roja que simboliza el valor "LOW" que es cuando no hay voltaje en "OUT"
Esta es una simulaciòn de ambos circuitos:
Y este es el resultado final:
Espero que les sirva y/o sea ùtil, como siempre comentarios, dudas, sugerencias y/o puntos bienvenidos!
