HOLA AMIGOS EL DIA DE HOY LES TRAIGO COMO HACER USTEDES MISMOS UN MEZCLADOR DE COLORES DE LUZ LED'S MUY BUENO
BUENO EMPECEMOS ESPERO QUE LES GUSTE
BUENO EMPECEMOS ESPERO QUE LES GUSTE
Paso 1 Color de la luz de control de video Mixer
Ejemplo de un "Blue" de color que se genera por el mezclador: (ref imagen estática) Ejemplo de operación del mezclador de colores: (Video ref) El Mezclador de colores puede ajustar los colores de color rojo oscuro a púrpura brillante (y cerca de White) y puede hacerse a pulso a tasas variables. Algunas frecuencias de pulso y combinaciones de colores crean una ilusión óptica que tener el siguiente aspecto: un láser, una corriente de plasma, y un chorro de escape del motor.
Paso 2 Adición de piezas a la Junta, para el mezclador de color de la luz

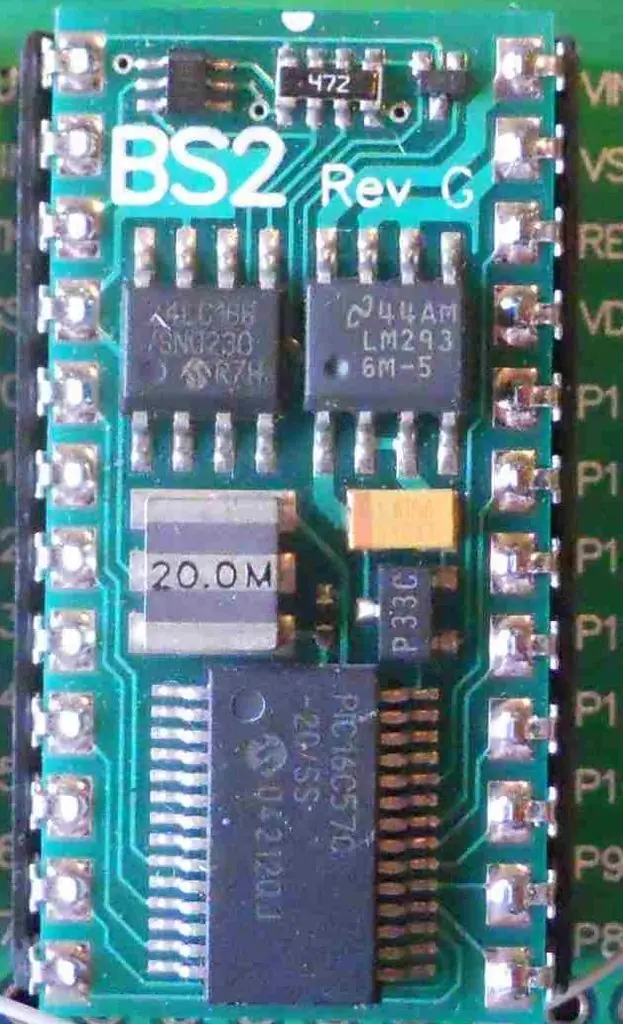

El Mezclador de colores utiliza un controlador Stamp Parallax ejecutar el código Basic Stamp que se incluye en estas instrucciones. Construir el Mezclador de colores requiere de varios elementos: .
** entendimiento básico de la electrónica y la forma de soldadura se necesita ** Al igual que con todas las construcciones de computadoras circuitos, el uso de las precauciones del banco de trabajo anti-estáticas deben ser seguidas.

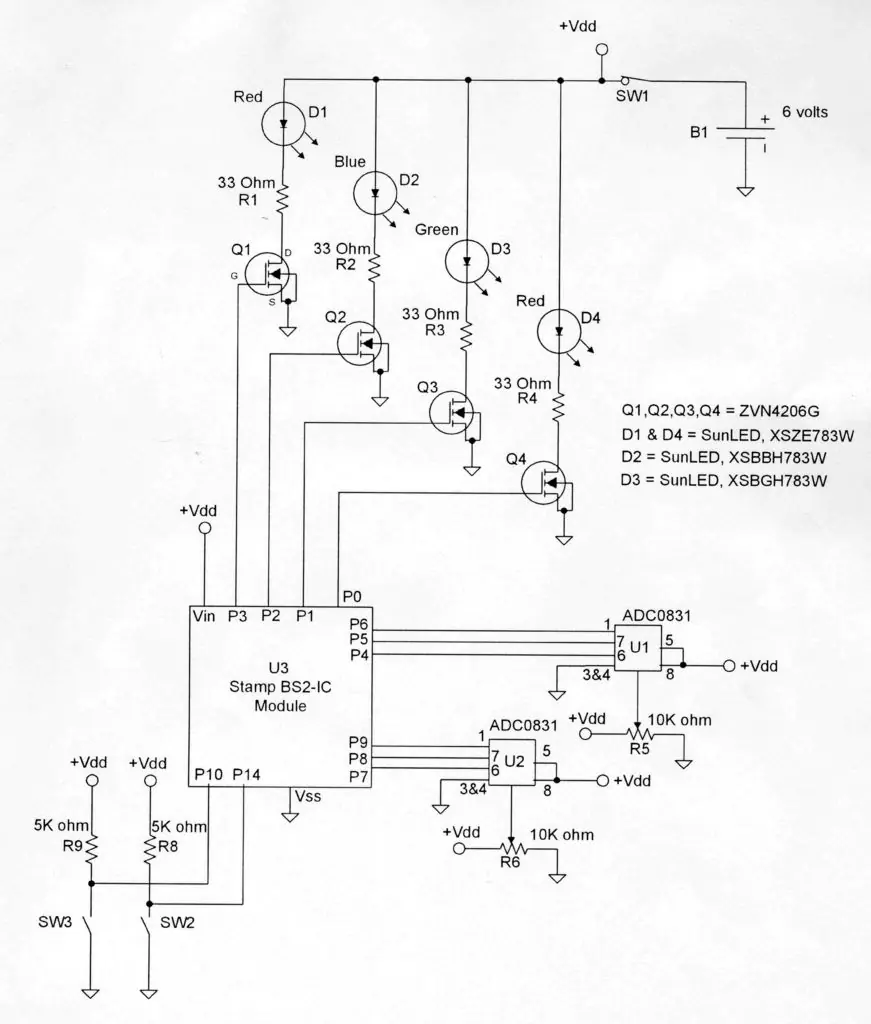

* Esquemas que muestran cómo las partes eléctricas conectar con el 'Sello' módulo.

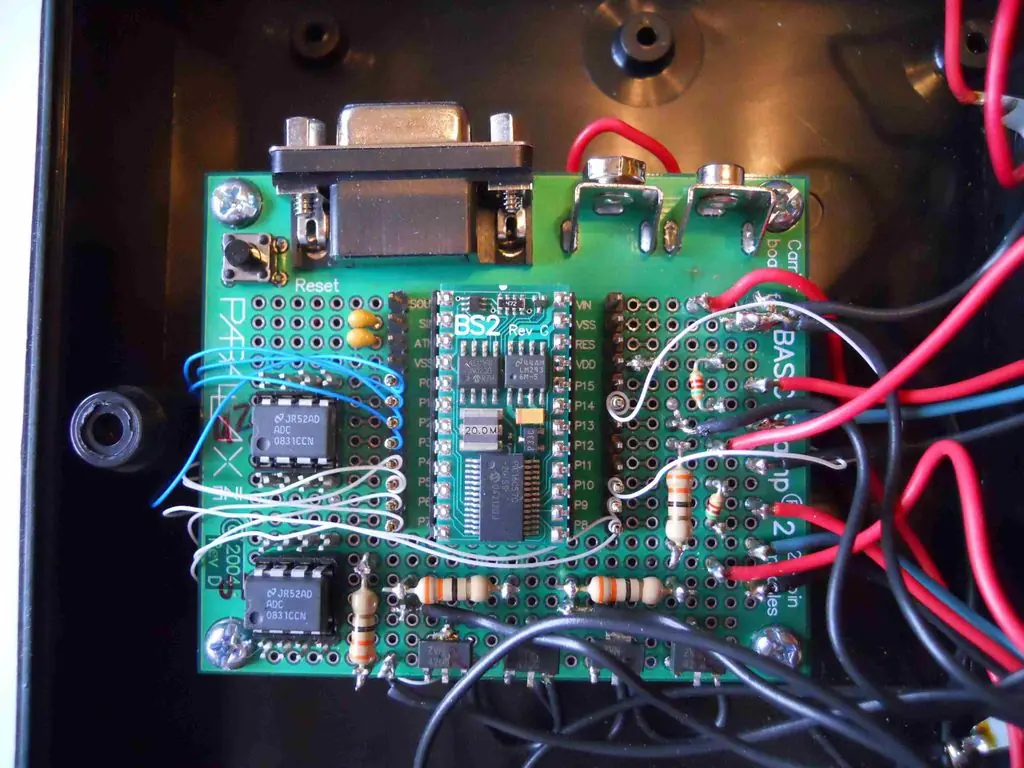

Piezas para el mezclador de colores puede ser objeto de compañías como Digikey o directamente de Parallax. El Sello BS2-IC controlador se utiliza con la placa portadora del sello. Circuito de componentes R1-R4, Q1-Q4, U1 , U2, R9 y R8 se montaron a la Junta Carrier Stamp usando Wire Wrap-pines, soldadura y alambre Wire-wrap. El cableado del circuito se completó antes de que el módulo controlador Stamp estaba enchufado en el portador del sello.
Paso 3 Hacer que el LED incorporado para el mezclador de color de la luz

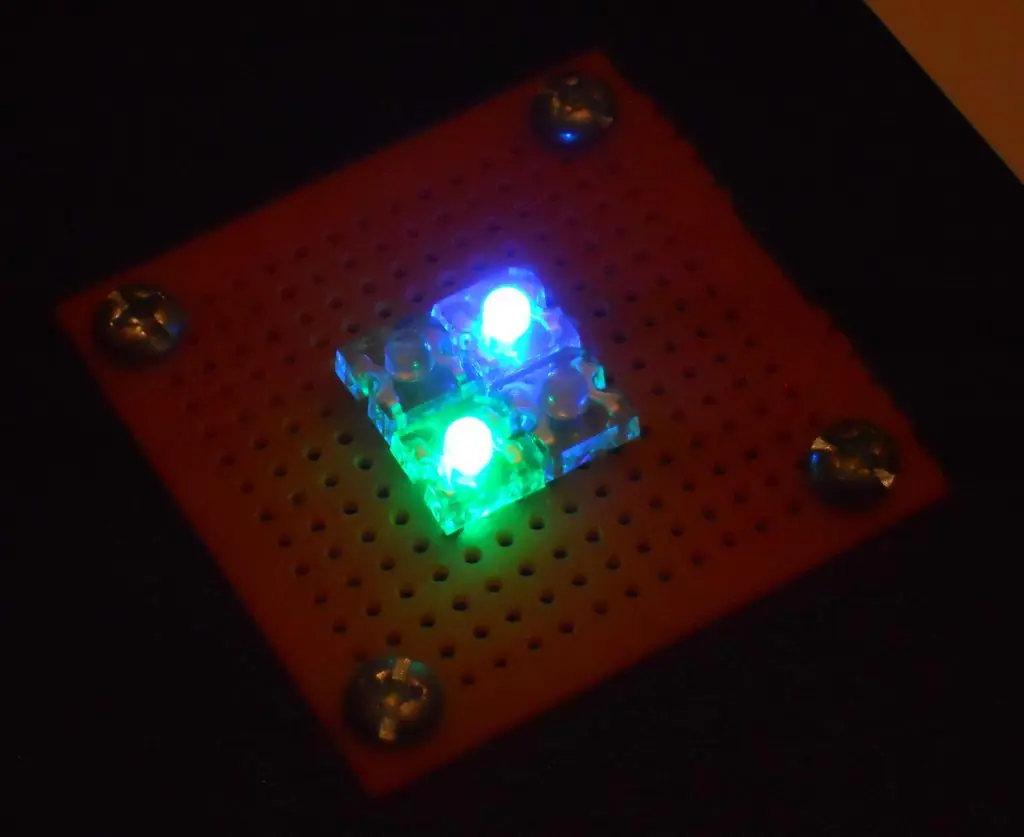

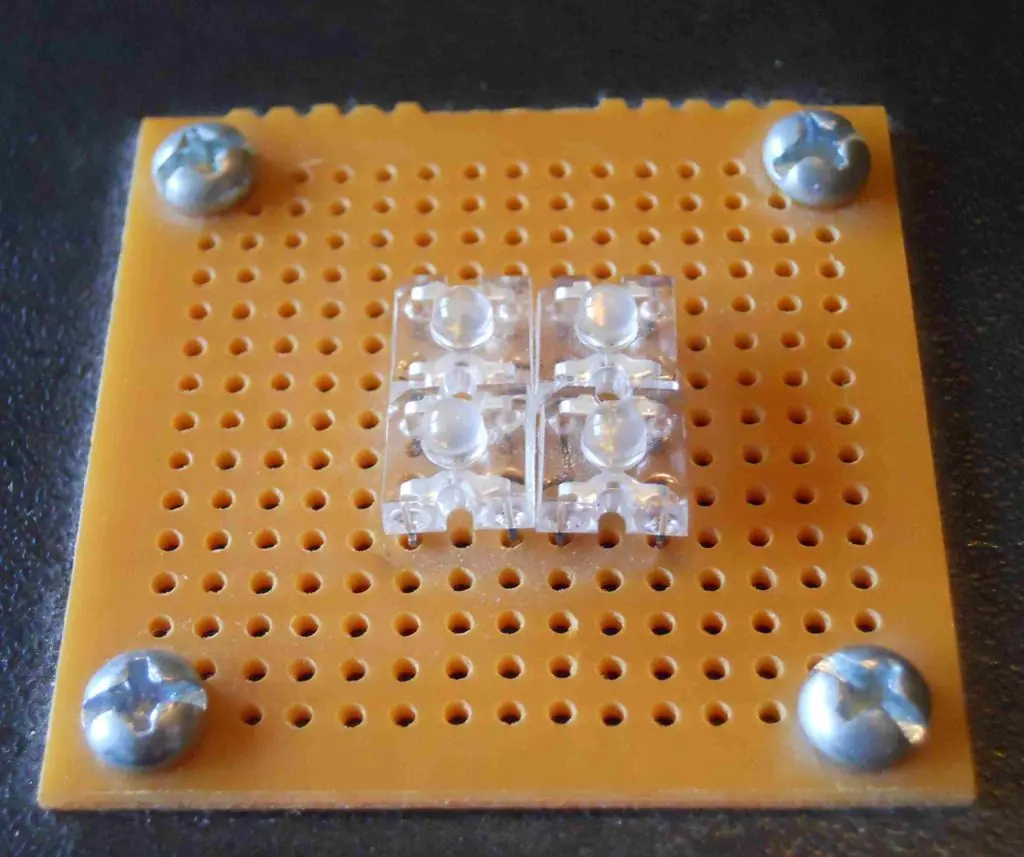

El uso de un pequeño circuito pref tablero LED de montaje D1-D4. Los LEDs se montaron en un patrón cuadrado en el prototipo. (Ref: imagen) Los LEDs siguiente tienen cables soldados a sus clientes potenciales que permiten al LED que se conecta como se muestra en el esquema. En este punto dejamos los cables alrededor de 12 pulgadas de largo.
Paso 4 Preparar la Caja para Componentes eléctricos para Mezclador de colores de luz

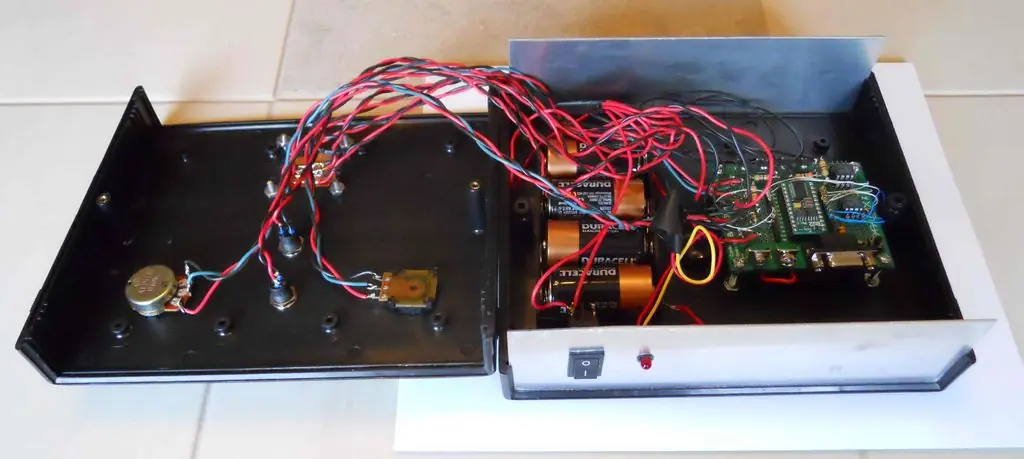

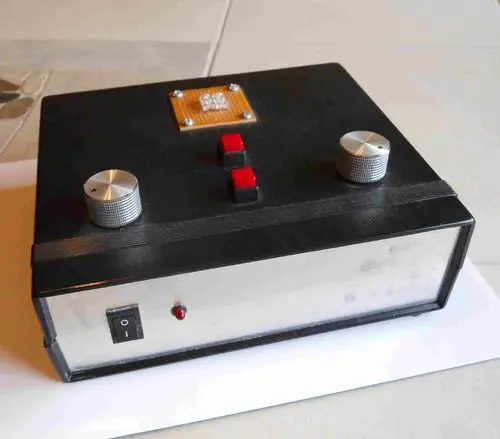

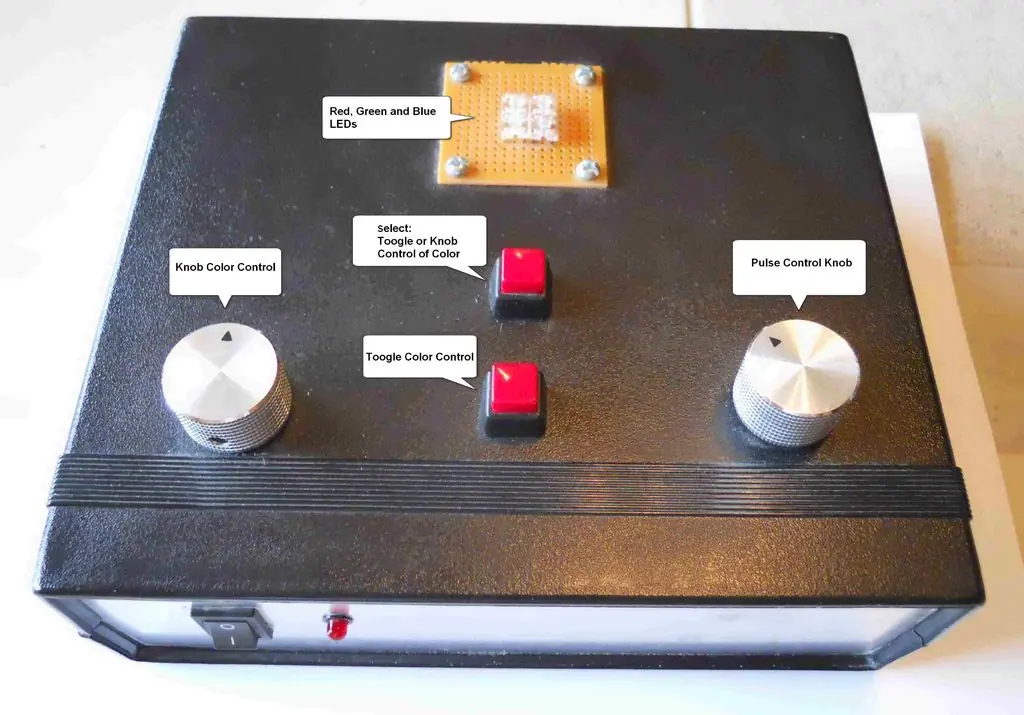

Uso de una caja electrónica de organizar los componentes del proyecto, como se muestra . Observando el tamaño de los componentes específicos que usted ha comprado, perforar los agujeros de montaje de los componentes y montar cada componente con el hardware suministrado con cada componente componentes montados en este paso son: SW1 (en el y apagado) y SW2 SW3 (el color y los interruptores de control de impulsos, Nota: estos interruptores son interruptores momentáneos) R5 y R6 (resistencias variables que se utilizan para controlar la selección de color y la frecuencia del pulso) LED (D1-D4) en la placa de circuito de batería Pack (6Volts, utilice C o células D) Una vez que los componentes están montados, soldar los cables alrededor de 1 pie de largo para cada componente de plomo por el esquema.
Paso 5 Conexión de Componentes externos con la tarjeta portadora de Cupones para el mezclador de color de la luz
En este paso sólo conectar los componentes conectados a la Junta Carrier Sello y otras interconexiones tal como se define por el esquema. Antes de que los cables están soldados en longitudes lugar de alambre de corte y el enrutamiento de los cables según sea necesario. Con todos los cables conectados, vestir a los cables de nylon con ataduras. Usando un ohmímetro comprobar las conexiones eléctricas entre todos los componentes para confirmar que el circuito está conectado correctamente .
Paso 6 Programa de Cupones para el controlador del mezclador de color de la luz
Programar el controlador Stamp usando el programa Basic adjunto. Como el programa se ejecuta, comprueba el interruptor SW3 para determinar el funcionamiento del botón de cambio de color o el interruptor de cambio de color. Con cada pulsación de SW3 el control de selección de color se conmuta entre SW2 y la posición de R5 (resistencia variable). La frecuencia del pulso de la muestra de color se determina según el ajuste de la resistencia variable R6. Los colores que se pueden seleccionar se basa en una conjunto de patrones de color programados que se definen en el programa. Los colores son creados por el encendido y apagado de los LEDs de color rojo, verde y azul en un patrón muy rápido (más rápido que el ojo humano puede ver) ... en algunos casos, un extra LED rojo está encendido, así (como en el caso del color llamado: Ultra_Red (código de programa ref)). Cada color es un patrón de LEDs (rojo, verde y azul) enciende y se apaga y se creados a través de una secuencia de patrones de color 10 que se alternan a través de por el programa. Nuevos colores pueden ser creados por la modificación de estos patrones codificados.
Paso 7 Añadir el sello programada para el mezclador de color de la luz
Sin pilas en el circuito conecte el controlador Stamp en la Junta Carrier Stamp, asegurar que el controlador está conectado correctamente. (Ref las marcas en el controlador y panel de soporte.)
Paso 8 Prueba del Mixer luz de color
Ahora la parte divertida. Asegúrese de que el interruptor de alimentación (SW1) está desactivado. Añadir baterías al circuito. Gire el interruptor de encendido "ON" y examinar los componentes para asegurar que nada malo está ocurriendo ... (Como el humo o las cosas se calienta / caliente). Compruebe que al menos un LED se enciende. Pruebe a R5 para ver si el patrón de iluminación LED de cambios (si esto no funciona ... presione y suelte SW2). Con colores pudiendo cambiar próxima pruebe a R6. R6 ajusta la frecuencia del pulso de los LEDs. Si estas cosas están funcionando entonces ahora tiene la mayor parte del trabajo mezclador de color .... pero hay una característica más interesante de este proyecto! (Paso siguiente)
Paso 9 Tubo de luz para Mezclador de colores de luz

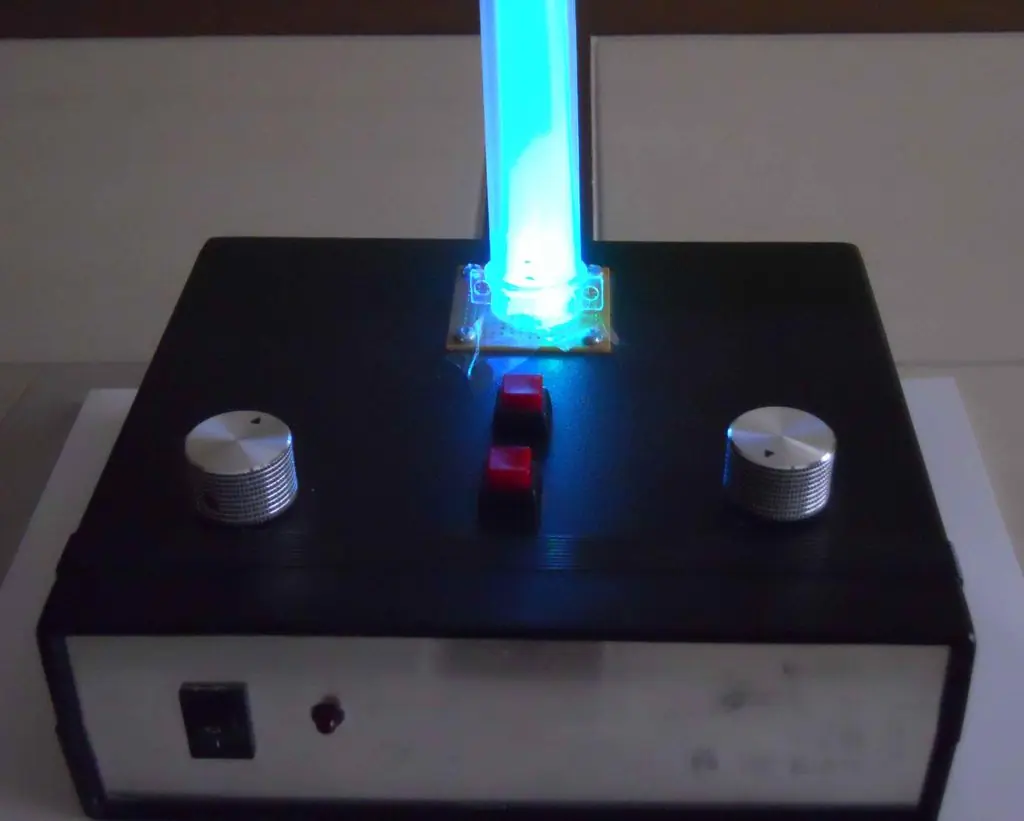

Con el fin de ver el efecto completo del mezclador de colores de un tubo de luz que se necesita. El tubo de luz para el mezclador de color se pueden hacer de un tubo de plástico transparente, el diámetro del tubo necesita dimensionado para ajustarse sobre el modelo de los LEDs construidos en el paso 3. Para que el tubo de brillo es mejor que el tubo de ser ligeramente lijada (interna o externamente) o un material de desactivación tal como papel de cera, o película de plástico laminado, se añade en el interior del tubo. Con el tubo construido, conecte el tubo de la luz sobre los LED. Esto se puede lograr ya sea con cinta o unión por un anillo de soporte a la parte superior del mezclador de colores tales que el tubo de luz encaja en ella.

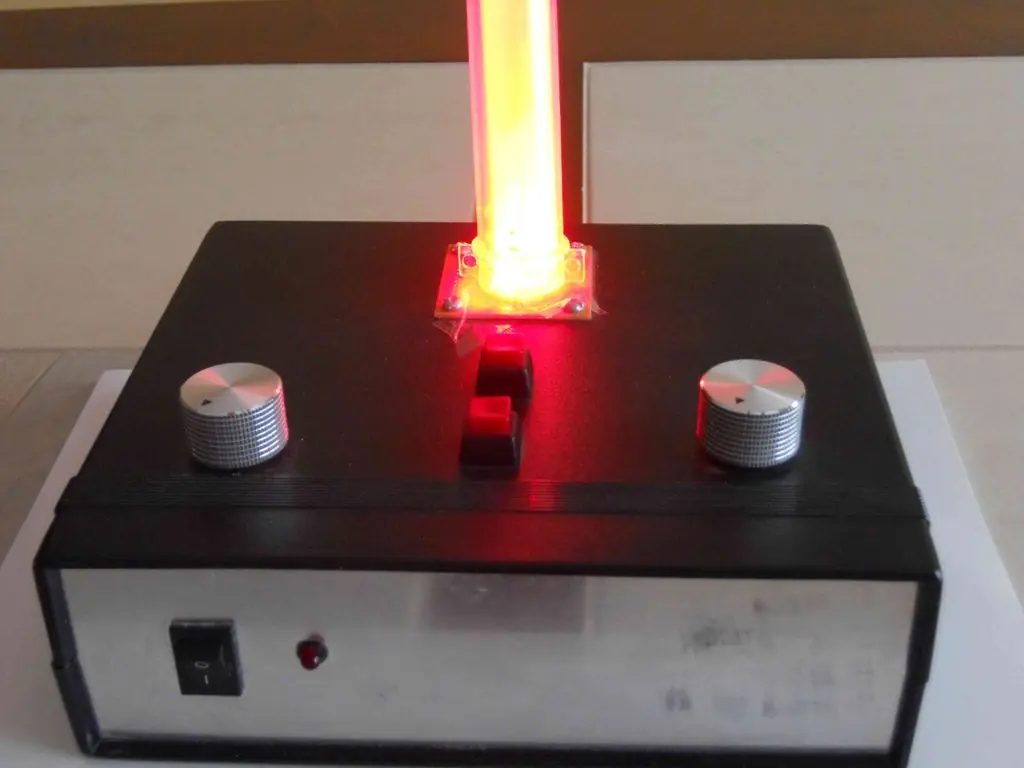

en este momento ya tenemos todo terminado y este seria el resultado final
El Mezclador de colores utiliza un 'Sello' Módulo microcontrolador de Parallax para controlar 4 LEDs brillantes. Los LEDs son el rojo, azul y verde y controlando el LED que se activa en un momento dado, es posible crear una combinación de colores de rojo a morado y blanco. incluso interesantes efectos pulsantes y Strobe se pueden crear mediante la selección de un determinado color y el ajuste de la frecuencia del pulso. El Circuito mezclador de colores se puede utilizar como se describe en estas instrucciones o puede ser modificado para ser parte de la aplicación única. Código para el controlador está incluido y se puede modificar para extender los posibles efectos visuales

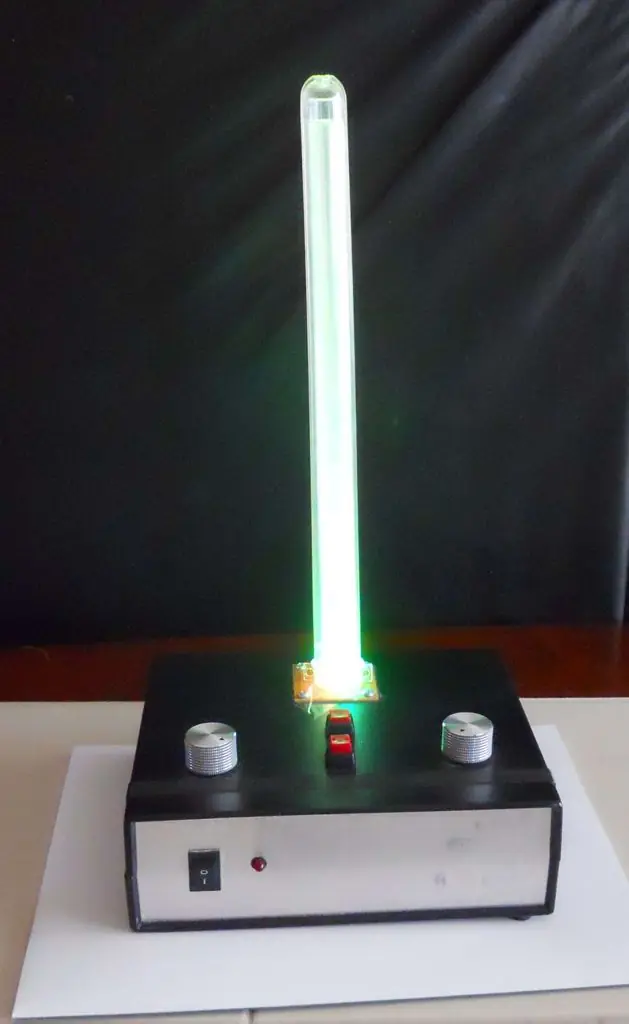

ASI ES COMO SE VE FUNCIONANDO
Bueno, espero que les haya gustado, si quieres ver mas aportes mios, es simple, Sigueme!
