Implementos necesarios:
Para este Proyecto necesitaremos lo siguiente:
Una placa multipropósito de electrónica
Resistencia de 240 Ω
Potenciómetro de 1kΩ
Condensador de 0.1μF
Condensador de 1μF
Transistor LM317
Cables
Cautín y estaño para soldar
Herramientas varias (Desatornillador, pinza, alicates, etc. )
Materiales listos, manos a la obra.
El circuito es bastante simple como pueden observar en el esquemático.
En el esquemático se observa un Vin, Vout y Adjust. Ellos se refieren a los pines de conexión del transistor el cual les muestro a continuación.
Acá un zoom a la placa multipropósito. Ojo con la dispósición de las lineas de cobre.
En la fotografía siguiente se puede ver como he dispuesto el transistor fijandose en las lineas de cobre de la placa de manera de no hacer cortocircuito.
Una vez implementado todos los componentes queda algo como esto.
Como se observa he puesto dos cables verdes representando la tierra, mientras que el cable rojo es Vin y el azul es Vout.
Para hacerse una idea conecté a la entrada una batería de 9Volts.
La gracia de este circuito es que al mover el tornillo del potenciómetro uno regula el voltaje de salida.

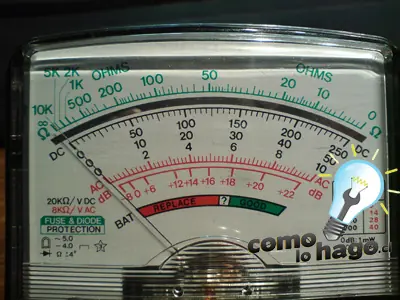

Para que observen dejo una serie de fotografías de la regulación medida por un tester.
